嘉品仪器 JP17 局放在线监测系统采用超声波 + 地电波（TEV）+ 特高频（UHF）三模融合监测技术，精准解决配电房开关柜局部放电、绝缘老化的监测痛点，实现7×24h 在线实时监测；搭配磁吸式免断电安装终端与LoRa 无线组网传输，支持综合放电分析、自动越限告警、数据报表溯源，可接入云平台与用户后台，适配发配电、石油化工供电场景，符合多项电力与电磁兼容国标 / 行标，全面替代传统人工巡检模式。

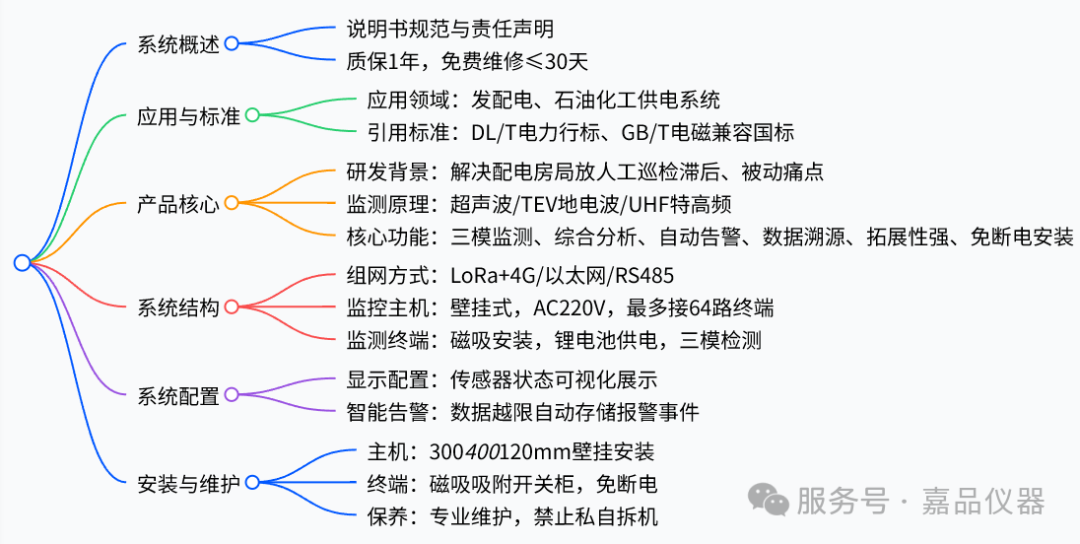

一、系统基础概述
JP17 局放在线监测系统是专为配电房、开关站研发的绝缘状态与局部放电在线监测装置，核心解决传统人工巡检、停电试验的被动性与滞后性问题，实现设备安全状态实时管控。
二、应用领域与引用标准
- 应用领域：变电站、供电房、发配电企业、石油化工供电系统。
- 引用标准：符合 DL/T 1498.1、DL/T 1416 等电力行业标准，及 GB/T 17626 系列电磁兼容国家标准。
三、产品核心介绍
- 研发背景：配电房存在高温、潮湿、凝露、粉尘等问题，易引发设备绝缘老化、局部放电；传统巡检无法实时监测，安全隐患突出，本系统填补实时在线监测空白。
- 三大核心监测原理
- 超声波监测（AE）：检测局放产生的声波信号，传感器需紧贴柜体缝隙 / 观察窗，频带40±1kHz。
- 地电波监测（TEV）：检测柜体表面暂态对地电压，带宽3~100MHz，感应局放电磁波信号。
- 特高频监测（UHF）：检测局放激发的 GHz 级电磁波，带宽300~1500MHz，抗干扰强、响应快。
- 核心功能
- 三模协同监测：超声波 + TEV+UHF 联合检测，数据更全面。
- 综合分析：展示综合放电强度、放电概率、环境基值、50/100Hz 相关性、健康状态。
- 自动告警：数据异常越限即时报警，提前预警设备故障。
- 数据溯源：生成报表、趋势图，支持后台远程查看。
- 灵活拓展：可新增终端，不影响现有设备运行。
- 免断电安装：终端磁吸设计，带电布设不影响供电。
四、系统结构与技术参数
- 组网方式：采用LoRa 无线组网，终端上传数据至主机，主机通过4G / 以太网 / RS485上传云平台 / 用户后台；单主机支持≤64 路终端接入，无线传输距离300 米。
- 核心硬件参数
（1）监控主机参数
| AC220V | |
（2）监测终端参数
| 磁吸式 | |
五、系统配置
- 显示配置：主界面可视化展示传感器位置、名称、在线状态，离线设备自动标灰提示。
- 智能告警：设定数据越限值，超标自动生成并存储报警事件，便于运维实时核查。
六、安装说明
- 监控主机：壁挂式安装，尺寸300400120mm，支持 AC220V/DC 双供电，具 备完整接线引脚定义。
- 监测终端：磁吸吸附于开关柜表面，无需断电、无需改造设备，安装便捷。
七、维护与保养
运输存储遵循 GB/T15464 标准，环境要求0~40℃、湿度≤85% RH，无腐蚀性气体。 严禁私自拆机，非专业人员不得维修，设备异常需联系厂家。 禁止在凝露、易燃易爆、露天暴晒 / 淋雨环境中使用。
关键问题
问题：JP17 局放在线监测系统的三大监测原理分别是什么？核心检测频段各为多少？答案：系统采用超声波、地电波（TEV）、特高频（UHF）三模监测原理；其中超声波频带40±1kHz，TEV 地电波带宽3~100MHz，UHF 特高频带宽300~1500MHz，三模融合实现全面局放检测。
问题：系统的组网模式、硬件接入能力与核心安装优势是什么？答案：组网采用LoRa 无线组网，主机通过 4G / 以太网 / RS485 上传数据；单台主机最多接入64 路监测终端，无线传输距离300 米。核心安装优势为终端磁吸式设计、免断电安装，带电布设不影响配电房正常运行，改造施工便捷。
问题：系统综合分析功能包含哪些核心指标？告警机制如何触发？答案：综合分析包含综合放电强度（0~60dBuV）、综合放电概率（0~100%）、环境信号基值、50Hz 相关性、100Hz 相关性、健康状态（4 级）六大核心指标。告警机制为系统预设数据越限值，采集数据超出阈值时自动生成报警事件并存储，实时提醒运维人员排查隐患。
