JP系列全品类影像测量仪展开，涵盖机型分类、各系列型号、技术参数、功能差异、选配组件、配套软件、设备保养及售后服务等完整内容，同时介绍不同机型的适用场景与核心特性，以下分模块梳理：

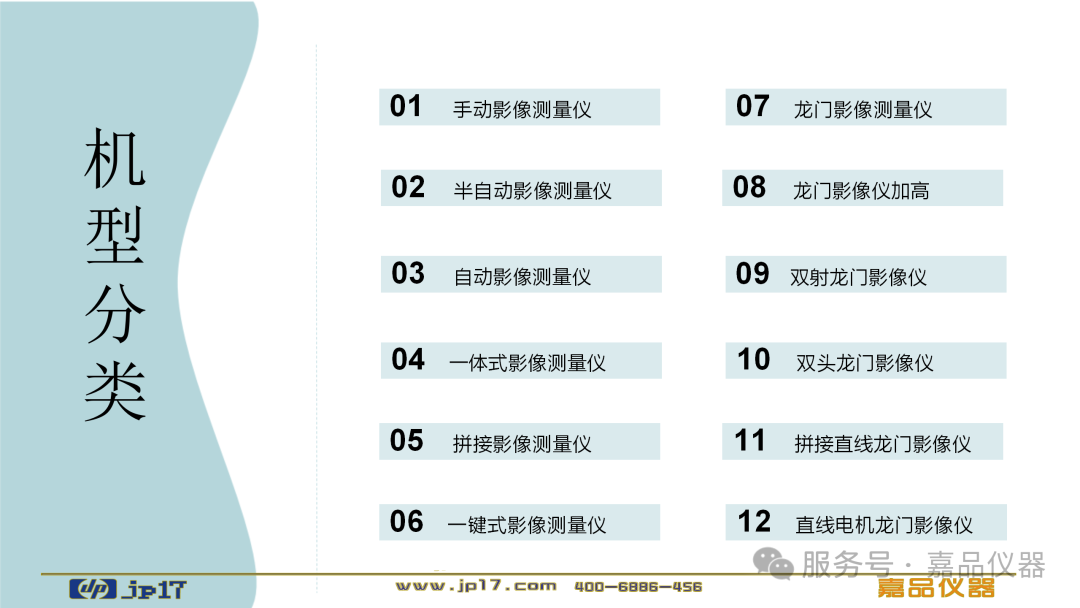

一、整体机型大类（共12 类）

产品划分为12 大机型，覆盖手动、自动、龙门、拼接、一键式等全系列：

1.手动影像测量仪

2.半自动影像测量仪

3.自动影像测量仪

4.一体式影像测量仪

5.拼接影像测量仪

6.一键式影像测量仪

7.龙门影像测量仪

8.龙门影像仪加高款

9.双射龙门影像仪

10.双头龙门影像仪

11.拼接直线龙门影像仪

12.直线电机龙门影像仪

配套咨询渠道：官网yun.jp17.com、服务热线 400-6886-456。

二、分系列产品型号与基础参数

（一）手动影像测量仪

分为新款和老款两大系列：

1.新款：JP2010E、JP3020E、JP4030E

2.老款：JP2010、JP3020、JP4030、JP5040、JP6060、JP8060

（二）半自动影像测量仪

型号：BZD2010、BZD3020、BZD4030、BZD5040、BZD6060、BZD7070

（三）通用基础技术参数（2010/3020/4030/5040/6060 主流规格）

1.行程：X/Y/Z 轴行程依次为 200100200mm ~ 600600200mm，Z 轴统一升降 200mm

2.外形尺寸：随型号增大递增，范围 525677980mm ~ 110016001400mm

3.工作台：360260mm ~ 860860mm，玻璃台面统一承重 30kg

4.整机重量：220kg ~ 900kg

5.光学与精度

1.光栅尺分辨率：0.5μm

2.测量精度：XY 轴\((3 + L/200)\ \mu\text{m}\)（L 为被测长度）

3.工作距离：90mm

4.CCD：标配 800 线彩色 CCD，可选 900 线、130 万海康相机

5.物镜倍率：0.7-4.5X，可选普密斯镜头；总放大倍率 16-180 倍（可选 20-220 倍）

6.物方视场：7~1.1mm

6.光源：白色 LED 表面光 + 轮廓光，亮度连续可调

7.电气与环境：电源 220V±10%、50Hz，接地电阻＜4Ω；工作温度 20℃±5℃，湿度 30%-80%，振动＜0.002g、频率低于 15Hz

（四）2.5 次元功能区分

是在二次元基础上升级的品类，三者功能逐级叠加：

1.二次元：仅测量平面尺寸，纯二维测量

2.2.5 次元光学款：保留全部二次元功能，Z 轴加装光栅实现非接触光学测高，适合硅胶、软胶等不可接触工件

3.2.5 次元带探头款：包含前两者所有功能，加装探头可完成部分三维测量，可实现二维、三维自由切换，能完成三坐标约 70% 测量功能

（五）自动影像测量仪

1.型号：ZD3020DCC、ZD4030DCC、ZD5040DCC

2.核心参数：XY 精度\((3 + L/200)\ \mu\text{m}\)，Z 轴\((5 + L/200)\ \mu\text{m}\)；最大移动速度 200mm/s；标配 130 万数字相机，物镜支持手动 / 自动变倍，其余光学、光源、环境要求与基础机型一致。

（六）一体式影像测量仪

型号：YT322DCC、YT432DCC、YT542DCC、YT662DCC，核心精度、硬件配置同自动影像仪。

（七）拼接影像测量仪

1.基础型号：拼接 3020、4030、322、432、542；标准机型 FL-3020DCC、FL-4030DCC

2.关键参数：行程 300200200mm/400300200mm，最大测量速度 250mm/S；配备双相机（海康 2000 万大视野 + 130 万小视野）、双远心镜头，双视野精度不同

3.核心特点：三合一多功能，可当 2.5 次元、拼接设备、线激光扫描设备使用；支持多次图像拼接测量大尺寸工件，可切换镜头适配不同精度需求；可选配底灯、上灯及多款 PMS 大视野镜头。

（八）一键式影像测量仪

型号：FL-100、FL-1912、FL-4030，主打极速简易测量

1.视野：8060mm ~ 400300mm

2.精度：测量精度±5μm，重复精度 ±3μm

3.硬件：双侧远心镜头、1200 万像素 CCD，标配 I5 处理器 + 8G 内存、21.5 英寸显示器

4.性能：100 个以内尺寸测量≤5 秒；平台承重 8-30kg，整机重量 30-350kg

5.核心优势：工件无需夹具、可随意摆放，多产品同步测量；无人工误差，自动导出报表；支持尺寸、形位公差测量，具备 PASS/FAIL 判定输出。

（九）龙门影像测量仪（大行程系列）

1.基础型号：LM452-DCC、LM562-DCC、LM682-DCC、LM782-DCC，行程 400500200mm ~ 700800200mm，工作台承重统一 60kg

2.参数：XY 精度\((3 + L/200)\ \mu\text{m}\)，Z 轴\((5 + L/200)\ \mu\text{m}\)；最大速度 450mm/s，其余光学、环境参数同主流机型

3.通用特性：采用工件固定、桥架移动模式，搭载程控五环八区 LED 光源，适配模切、背光模组、线路板、蚀刻等大尺寸工件批量测量，精度高、速度快、稳定性强。

（十）细分特种龙门机型

1.拼接龙门：光谱激光 + 大视野拍照三合一，可同步测高度、平面度、平面尺寸，支持程序集成运行。

2.对射龙门：上下双激光对射，专攻不透明工件厚度测量。

3.双头龙门：双镜头 + 双激光并行作业，测量效率为传统机型 2 倍，可测二维尺寸、高度、平面度。

4.直线电机龙门：磁悬浮传动，无丝杆振动，运行更快、定位精度更高、静音效果好。

三、选配组件：探头与激光模组

为全系列机型拓展三维、非接触测量能力，分为探头和激光两大选配：

1.探头模组

1.精度：XY\((4 + L/200)\ \mu\text{m}\)，Z 轴 0-200mm 可调

2.功能：接触式测量垂直度、三维尺寸，支持影像 + 探头混合测量，提升检测效率。

2.激光模组（非接触式）

1.品类：欧姆龙、基恩士、思显点激光，深视智能线激光

2.参数：参考距离 20mm，测量范围 ±1mm，光点直径约 φ70μm，直线性 ±1.2

3.功能：保护工件无划痕，适配薄件、微小台阶、半透明 / 特殊材质；点激光测高度 / 厚度，线激光扫描平面度；激光与影像光路可自动切换。

3.影像测高：纯光学测高，精度 0.02-0.04mm，适配完全不可接触的工件。

四、配套软件系统

（一）基础EVS 2D 软件

1.基础测量：点、线、圆、弧、角度、椭圆等元素测量与构造，自动识别边缘、寻边取点。

2.图形处理：坐标系平移、摆正、缩放、打印，影像参数（灰度 / 对比度）调节，图片保存。

3.数据输出：可对接 AutoCAD、Word、Excel，生成 SPC 管制图，支持多语言切换。

（二）高端增强版软件

功能全面升级，适配自动化、批量、非标测量：

1.支持多图关联测量、手动 + 自动复合测量、多线程并行测速。

2.自定义数据排序、批量命名、多格式文档同步导出（Excel/Word/PDF 等）。

3.支持 Python 二次开发、3D 视图与空间标注、16 路自定义 IO 接口。

4.内置编程语句（If/For 等）、二维线轮廓度测量、一键测量、多轴非标测量。

五、设备保养规范

1.环境要求：存放于清洁干燥室内，温度 20℃±5℃，湿度＜60%，防尘防潮。

2.日常清洁：使用后擦拭工作台，加盖防尘套；玻璃、漆面用中性清洁剂擦拭，严禁有机溶剂接触漆面。

3.传动部件：定期给导轨、传动机构加注润滑油，保证运行顺畅。

4.精密部件：光学系统、光栅尺、调节螺丝等禁止用户自行拆卸、改动补偿参数。

5.电气配件：接插件尽量不拔插，如需插拔需按标记复原；光源损坏联系厂商专业更换。

六、售后服务体系

1.安装调试：现场上门服务；偏远 / 海外地区提供视频教程 + 远程指导。

2.培训服务：安装后现场实操培训，支持二次深度培训，异地提供视频 + 远程教学。

3.质保与维修：整机质保 12 个月，非人为损坏免费维修；保修期外终身维护。

4.响应时效：报修 2 小时内响应；珠三角 24 小时上门，外地 48 小时上门；海外采用远程协助。

5.设备验收：可协助用户按照行业标准及技术协议完成设备验收。

七、整体产品定位总结

全系设备依托光学非接触测量核心原理，主打高精度、多功能、场景全覆盖：

1.手动 / 半自动：性价比高，适合小批量、常规二维检测；

2.自动 / 一体式：自动化程度高，适配常规批量工件；

3.拼接 / 一键式：专攻大视野、快速批量检测，操作极简；

4.全系列龙门机型：针对大尺寸、重型工件，细分款式适配厚度、平面度、高效率等特殊需求；

5.2.5 次元 + 探头 / 激光选配：实现二维向三维测量延伸，覆盖软质、超薄、精密异形件等特殊工件检测场景，广泛应用于光电、模切、线路板、精密零部件等行业。

嘉品仪器（JP17）的核心优势在于“深度且全栈的产品覆盖”

与 “以专业团队为支撑的一站式解决方案” 的紧密结合，能高效帮助客户构建从研发到认证的完整检测与可靠性验证体系。如需详细选型或方案定制，建议直接联系：

官方联系渠道：

官网：www.jp17.com  服务热线：400-6886-456

在质量成为核心竞争力的时代，嘉品仪器（JP17）以其二十年的专注与创新，证明了它不仅是仪器供应商，更是企业提升产品内在质量、赢得市场信任的关键赋能者与护航者。
