前言：手册内所有技术参数均以品牌官方最新文件为准，适用于全渠道产品推广、现场技术支持与客户方案对接工作。菲尼克斯（PHYNIX）产品选型配套手册，整合德国官方技术资料与国内多年市场落地经验，完整梳理涂层测厚仪测量原理、硬件参数、产品分类、选型逻辑、行业应用及合规标准等内容，助力销售及技术人员搭建系统化产品知识体系，打造专业产品服务能力。


一、通用技术参数

本品牌全系列涂层测厚仪共用基础硬件与性能指标，是产品通用能力的核心体现。设备分辨率可达 0.1μm，或低于读数的 0.2%；常规机型测量精度为 ±(1μm + 1% 读数)，高精度机型精度提升至 ±(0.7μm + 1% 读数)。测量对工件基体有基础要求，最小基体面积为 5mm×5mm，凸面最小曲率半径 1.5mm，凹面最小曲率半径 5mm；磁感应机型适配的最小基体厚度为 0.2mm，电涡流机型最小基体厚度为 50μm。
设备常规工作温度区间为 0-50℃，选配高温帽后可实现最高 150℃、300℃高温工况测量；整机防护等级为 IP52，具备防尘、防滴能力。供电采用 2 节 1.5V AA 碱性电池，整机外形尺寸 137×66×23mm，含探头与电池整体重量约 223g。全系列产品均符合 DIN、ISO、ASTM、BS 以及国内 GB/T 4956、GB/T 4957、JJG 889、JJG 818 等多项国内外计量与检测标准。

二、涂层测厚核心技术原理

菲尼克斯涂层测厚仪依托三大主流测量原理设计机型，所有标准探头均搭载碳化钨硬质合金耐磨测芯，即便长期测量喷砂面、热喷涂涂层等粗糙表面，也能稳定维持测量精度，大幅延长探头使用寿命。

（一）磁感应法（F 型）

该原理基于电磁感应，仅用于钢铁等磁性金属基材表面非磁性涂层检测。探头内置线圈与磁芯，贴近磁性基材后形成闭合磁路，涂层作为非磁性介质改变磁路磁阻，涂层厚度越大，磁阻越高、磁通量越小，仪器通过换算磁通量变化得出精准厚度数值。典型应用场景包含钢铁结构防腐漆、汽车车身电泳漆与面漆、钢管环氧涂层、镀锌板锌层厚度检测等。

（二）电涡流法（N 型）

依托高频交变电场产生涡流效应，专门适配铝、铜、不锈钢等非磁性导电金属基材表面绝缘涂层测量。探头线圈生成高频电磁场，接触导电基材后感应出涡流，涂层厚度改变探头与基材间距，进而影响涡流场强度，仪器依据涡流变化计算涂层厚度。典型应用场景包含铝合金阳极氧化膜、PCB 电路板三防漆、铜质端子绝缘涂层、不锈钢表面油漆检测等。

（三）双原理复合型（FN 型）

集成磁感应、电涡流两套传感器，属于两种基础原理的智能组合，不产生新物理原理，运行时依旧遵循两类原理的适用边界。探头接触工件后，仪器可自动识别基材为磁性金属或非磁性导电金属，并智能切换对应测量模式。该类型核心优势显著，可应对未知材质工件检测，适配钢铁、铝件共存的混合生产线，全程无需人工切换模式，有效提升整体检测效率。

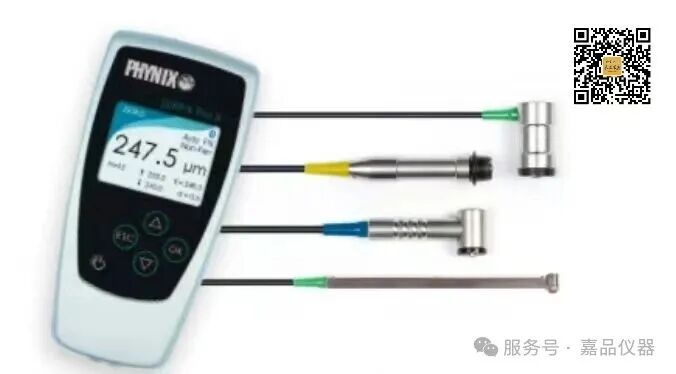

三、探头生态系统

探头是设备实现场景适配的核心部件，菲尼克斯划分标准探头、特殊应用探头、专用工业探头三大类别，覆盖常规检测、精密测量、异形工件、高温工况等全场景。

（一）标准探头系列

F1.5 磁感应探头、N1.5 电涡流探头、FN1.5 双用探头，三者测量范围均为 0-1500μm，精度统一为 ±(1μm+1%)。F1.5 主打钢铁基材通用检测，N1.5 适配各类非铁金属常规测量，FN1.5 为通用款，支持基材自动识别。

（二）特殊应用探头系列

1.5/90° 直角探头与 FN1.5R 微型直角探头：量程 0-1500μm，精度 ±(1μm+1%)，分别用于深孔、内壁、折弯边缘以及微小螺丝、精密电子元件检测。

FN0.2 两用探头、F0.2 铁基探头：量程 0-200μm，精度 ±(0.7μm+1%)，专为高精密工件设计。

N0.5A 微型直探头：量程 0-500μm，精度 ±(0.7μm+1%)，探头端直径 6mm，适用于高精度小范围测量。

配 9mm 帽的 N1.5 小直径探头：量程 0-1500μm，精度 ±(1μm+1%)，针对 PCB 焊盘、设备狭窄区域设计。

FN3.5 大量程探头：磁感应模式量程 0-3500μm，电涡流模式量程 0-3000μm，主要用于重防腐涂层、橡胶衬里检测。

F10 超大量程探头：量程 0-10mm，适配极厚涂层、管道内衬测量。

高温帽选件：分为≤150℃、≤300℃两种规格，支持工件热态测量，无需等待工件冷却。

（三）专用工业探头系列

钢网 / 轮胎专用探头采用特殊外形设计，可紧密贴合曲面，主要用于轮胎胎侧、胎圈以及钢丝绳芯输送带的涂层检测。

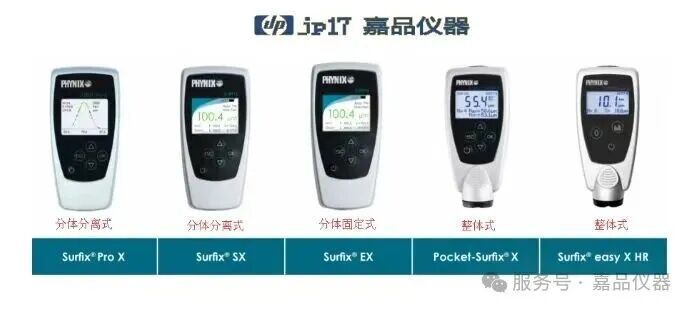

四、全系列主机产品谱系及细分参数

品牌主机采用 “模块化主机 + 专业化探头” 设计思路，划分五大产品阵营，覆盖入门抽检、产线常规检测、多场景灵活应用、高端实验室分析以及专项检测需求，各机型详细参数与定位如下。

（一）Surfix® Easy 系列（入门级，经济可靠）

主打极简操作，是日常固定任务检测的高性价比选择，开机即可测量，无复杂统计功能，全系量程统一为 0-3000μm。Easy I-F 为集成式磁感应机型，专注钢铁基材快速检测；Easy I-FN 为集成式双用机型，适配混合基材快检；Easy E-F 为外置固定磁感应机型，Easy E-FN 为外置固定双用机型，两款外置探头机型均用于设备难触及位置的检测工作。

（二）Surfix® EX 系列（基础级，适配标准化产线）

采用固定探头设计，搭载基础统计功能，单台设备可存储 2000 个测量数据，全系量程 0-1500μm。EX-F 为磁感应机型，仅用于钢铁基材检测；EX-N 为电涡流机型，针对非铁金属检测；EX-FN 为双用机型，可自动识别基材类型。

（三）Surfix® SX 系列（智能级，品牌核心主力）

采用分体式可拔插探头设计，主机通用、探头可灵活更换，配备高分辨率彩色图形显示屏、USB 2.0 数据传输接口，支持多国语言，FN 型号可自动识别基材，是适配多场景的核心机型，各细分型号参数如下：

Surfix® SX-F1.5：磁感应原理，量程 0-1500μm，精度 ±(1μm + 1% 读数)，可存储 1000 个测量值，配备 F1.5 直探头，支持工作校准、零校准、单箔校准、零偏移四种校准模式，具备基础统计能力。

Surfix® SX-N1.5：电涡流原理，量程 0-1500μm，精度 ±(1μm + 1% 读数)，可存储 1000 个测量值，配备 N1.5 直探头，校准与统计功能同 SX-F1.5，是 PCB 三防漆检测首选机型。

Surfix® SX-FN1.5：双用自动识别原理，量程 0-1500μm，精度 ±(1μm + 1% 读数)，可存储 2000 个测量值，配备 FN1.5 直探头，校准、统计功能齐全，为旗舰通用机型。

Surfix® SX-F1.5R：磁感应原理，量程 0-1500μm，精度 ±(1μm + 1% 读数)，可存储 2000 个测量值，搭载 F1.5R 直角探头，广泛应用于电镀、喷涂、汽车、航空航天、造船等领域。

Surfix® SX-FN1.5R：双用自动识别原理，量程 0-1500μm，精度 ±(1μm + 1% 读数)，可存储 2000 个测量值，搭载 FN1.5R 直角探头，适用行业与 SX-F1.5R 一致。

Surfix® SX-FN0.2：双用自动识别原理，量程 0-200μm，精度 ±(0.7μm + 1% 读数)，可存储 2000 个测量值，配备 FN0.2 直探头，主打高精度薄涂层检测。

Surfix® SX-F0.2：磁感应原理，量程 0-200μm，精度 ±(0.7μm + 1% 读数)，可存储 1000 个测量值，配备 F0.2 直探头，适配钢铁基材高精度薄涂层测量。

Surfix® SX-N1.5（PCB 三防漆专用）：电涡流原理，量程 0-1500μm，精度 ±(1μm + 1% 读数)，可存储 1000 个测量值，搭配 9mm 探头帽，探头尺寸 Ø9mm×83mm，适配铜、铝、不锈钢等非磁性金属基材，可检测三防漆、UV 胶、绿油、阳极氧化膜等涂层。

Surfix® SX-FN0.5A：双用自动识别原理，量程 0-500μm，精度 ±(0.7μm + 1% 读数)，可存储 2000 个测量值，搭载 FN0.5A 微型探头，用于小型工件高精度检测。

Surfix® SX-F0.5A：磁感应原理，量程 0-500μm，精度 ±(0.7μm + 1% 读数)，可存储 1000 个测量值，适配钢铁基材微小工件测量。

Surfix® SX-N0.5A（高精度微型款）：电涡流原理，量程 0-500μm，精度 ±(0.7μm + 1% 读数)，可存储 1000 个测量值，探头端直径 6mm，最小可测量直径 3mm，聚焦精密电子、微型工件等高精度场景。

Surfix E-FN（基础统计型）：双用原理，量程 0-1500μm，精度 ±(1μm + 1% 读数)，外置固定 FN1.5 探头，可分 2 组存储共计 200 个测量值，采用红外数据传输，支持零点、薄膜等校准方式，适用于电镀、汽车、轮胎制造行业。

（四）Surfix® Pro X 系列（旗舰级，数据驱动型）

面向实验室、航空航天、产品研发等高要求场景，硬件配置行业顶尖，全系搭载蓝牙 4.0+USB 双模传输接口，单台设备可存储 100000 个测量值，支持 1000 次独立校准存储、每秒 3 次连续扫描测量，内置 CPK、SPC、趋势图等高级统计分析功能。Pro X-F 为磁感应机型，适配钢铁基材高端检测；Pro X-N 为电涡流机型，主打高端非铁金属应用；Pro X-FN 为双用全能旗舰机型，可自动识别基材，覆盖全品类常规涂层检测。

（五）专用仪器系列

DC Compact 系列孔隙率检测仪：核心功能为检测油漆、搪瓷、塑料涂层内部的孔隙与缺陷。

DC-2000C 超声波测厚仪：可从单侧完成金属、塑料等材料的壁厚测量。

PaintCheck plus FN 两用涂层测厚仪：双用测量原理，量程 0-3000μm，整体重量 90g（含电池）。精度为 ±(3μm + 5% 读数)，分辨率分三档，0-1000μm 区间为 1μm，1000-2500μm 区间为 2μm，2500-3000μm 区间为 5μm。磁感应模式下最小基材厚度 0.75mm，电涡流模式下最小基材厚度 0.25mm，专为厚涂层现场快速检测设计。

五、产品选型指南

结合基材类型、涂层厚度、测量工况、功能需求四大维度梳理选型逻辑，同时搭配场景化选型方案，快速匹配对应机型与探头。

（一）选型核心步骤

第一步判断基材类型：纯钢铁等磁性金属优先选择 F 型磁感应机型；铝、铜、不锈钢等非磁性导电金属选用 N 型电涡流机型；混合材质产线或未知基材场景，直接选用 FN 型双用机型。
第二步确认涂层测量范围：涂层厚度≤500μm，优先搭配 N0.5A 等高精度微型探头；厚度处于 500-1500μm 区间，选用 1.5 系列标准量程探头；厚度≥1500μm，匹配 FN3.5、F10 等大量程探头。
第三步评估测量工况：平面、规则表面使用标准直探头；深孔、内壁等盲区选用直角探头；微小电子元件、密集工件搭配微型探头；高温工件额外选配高温帽配件。
第四步选定主机平台：预算有限、检测任务固定，选择 Easy、EX 入门 / 基础系列；需要灵活更换探头、适配多类任务，优先推荐 SX 智能系列；需海量数据存储、专业数据分析，选用 Pro X 旗舰系列。

（二）场景化选型参考

汽车车身钢铁涂装场景，推荐 SX-F 主机搭配 F1.5 探头；汽车铝合金轮毂检测，选用 SX-N 主机搭配 N1.5 探头；钢铁、铝件混合材质生产线，采用 SX-FN 主机搭配 FN1.5 通用探头。
PCB 电路板三防漆检测，使用 SX-N 主机搭配带 9mm 帽的 N1.5 探头；微小电子元件镀层测量，SX-N 主机搭配 N0.5A 微型探头。
工件深孔、内壁检测，SX-FN 主机搭配 1.5/90° 直角探头；
风电塔筒等重防腐厚涂层检测，SX-FN 主机搭配 FN3.5 大量程探头；
管道内衬超厚涂层测量，SX-F 主机搭配 F10 探头。
实验室研发、航空航天高精度检测，选用 Pro X-FN 旗舰主机并按需搭配探头；现场简易抽检，直接使用 Easy-FN 集成探头机型。

六、行业应用与典型案例

（一）汽车制造行业

覆盖车身电泳漆、色漆、清漆，发动机部件、铝合金轮毂、新能源电池盒体等多部位涂层检测。钢铁材质车身外板、铸铁发动机部件选用 SX-F1.5 机型；铝合金覆盖件搭配 SX-N1.5 机型；铝合金电池盒体薄涂层检测选用 SX-N0.5A 高精度机型。典型案例：某新能源车企铝合金电池托盘检测，工件带有加强筋与深腔结构，采用 SX-FN 主机搭配 1.5/90° 直角探头，解决检测盲区问题，2000 组数据存储与 USB 导出功能满足 IATF 16949 质量追溯要求，检测覆盖率提升至 100%。

（二）电子制造与 PCB 行业

核心检测对象为 PCB 板三防漆、UV 胶、绿油，手机外壳阳极氧化层、精密端子镀层等。常规 PCB 三防漆使用 SX-N1.5（配 9mm 探头帽）；手机外壳超薄阳极氧化层、微型焊嘴镀层选用 SX-N0.5A 高精度微型机型。典型案例：某汽车电子工厂 PCB 板全检，工件最小焊盘仅 0.5mm，SX-N1.5 搭配 9mm 探头帽可适配密集元件区域，测量精度符合 IPC-CC-830 标准，测量效率提升 40%，客户投诉率下降 60%。

（三）新能源与重防腐行业

应用于光伏钢支架、铝制储能柜体、海上风电塔筒、高温管道等户外恶劣工况，多涉及厚涂层、粗糙表面检测。钢制光伏支架选用 SX-F1.5，铝制储能柜体选用 SX-N1.5，风电塔筒厚浆防腐涂层搭配 SX-FN 主机与 FN3.5 大量程探头，高温管道检测在 SX-FN1.5 基础上加配高温帽。典型案例：海上风电塔筒防腐检测，涂层厚度超 2000μm 且表面粗糙，FN3.5 探头量程可达 3500μm，大接触面积可抵消粗糙表面带来的读数波动，数据准确率提升至 95% 以上。

（四）通用工业与电镀行业

针对镀锌、镀铜、镀镍等各类镀层检测，工件包含大型构件与微小紧固件。钢铁基材镀锌层选用 SX-F1.5，铜基材镀铜、镀镍层选用 SX-N1.5，混合电镀生产线选用 SX-FN1.5，微型端子、螺丝等小零件镀层采用 SX-F 主机搭配 F0.5A 微型探头。典型案例：汽车紧固件镀锌层全检，镀层标准厚度 5-15μm，F0.5A 微型探头直径 6mm，±0.7μm 高精度可精准识别微米级镀层差异，实现微小零件高效全检。

（五）航空航天与高端制造行业

面向飞机蒙皮、发动机叶片、钢制起落架等特种工件，对测量精度、数据追溯、表面防护要求极高。铝制飞机蒙皮选用 SX-N0.5A，钛合金发动机叶片选用 SX-N1.5，钢制起落架选用 SX-F1.5；实验室研发、整机性能检测统一使用 Pro X-FN 旗舰机型。典型案例：飞机蒙皮涂层检测，Pro X-FN 支持 10 万条数据存储与蓝牙传输，碳化钨探头不会划伤蒙皮表面，完整的检测数据库可为飞机运维、大修提供可靠依据。

七、技术标准与质量保障

（一）适配国际标准

磁感应法设备遵循 DIN EN ISO 2178、ASTM B499 标准；电涡流法设备遵循 DIN EN ISO 2360、ASTM B244、ASTM D7091 标准，保障检测数据国际通用、可对比。

（二）适配中国标准

设备符合国内计量检定规程与检测标准，包含 JJG 889-95 磁感应法测厚仪检定规程、JJG 818-93 电涡流法测厚仪检定规程，以及 GB/T 4956-2003、GB/T 4957-2003 两项涂层厚度测量国标。

（三）质量与售后说明

每台设备出厂均附带原厂校准证书，可作为计量溯源凭证。设备建议每年进行一次第三方计量校准，保证长期测量精度。售后质保方面，主机质保 1 年，标准探头质保 3 个月。

八、附录

（一）常用术语解释

基材指被涂层覆盖的钢、铁、铝、铜等金属基体；涂层包含油漆、电镀层、氧化膜、三防漆等覆盖在基材表面的物质。分辨率为仪器可显示的最小厚度单位，常规机型为 0.1μm；精度代表测量值与真实值的误差范围，统一采用 ±(Xμm + Y% 读数) 格式标注。零点校准是在无涂层的纯净基材上校准，消除基材材质带来的误差；单箔校准是使用已知厚度的标准箔片校准，进一步提升测量准确度。

（二）单位换算

1 微米等于 0.001 毫米、0.03937 密耳；25.4 微米等于 0.0254 毫米、1 密耳；1000 微米等于 1 毫米、39.37 密耳。注：1 密耳代表千分之一英寸。
