01 什么是液冷板？
两大核心应用赛道
算力电子领域：服务器 CPU/GPU 高功耗散热，解决高密度机房过热、降频、宕机问题；
新能源汽车领域：动力电池包、驱动电机温控，抑制热聚集，降低热失控风险，延长电池循环寿命。
02 液冷板设计必须确认哪些关键参数？
热负荷（W）：热源总功率，是设计底层依据；
热阻（K/W）：热阻越小散热能力越强；
环境温度、元件目标工作温度（℃）：划定温控区间；
冷却液流量（L/min）：直接影响换热效率；
冷却液比热容、粘度：决定吸热能力与管路阻力；
板材导热系数（W/(m・K)）：铜铝选型核心依据；
机械强度：抗压、抗拉，规避运输运行变形渗漏；
流道尺寸（长 / 宽 / 深、孔径、壁厚）：决定流速、换热面积，尺寸公差直接影响流阻；
焊接工艺：摩擦搅拌焊、钎焊、扩散焊等，影响密封性；
流道布局：直道、蛇形、平行流道，适配不同热源形状。

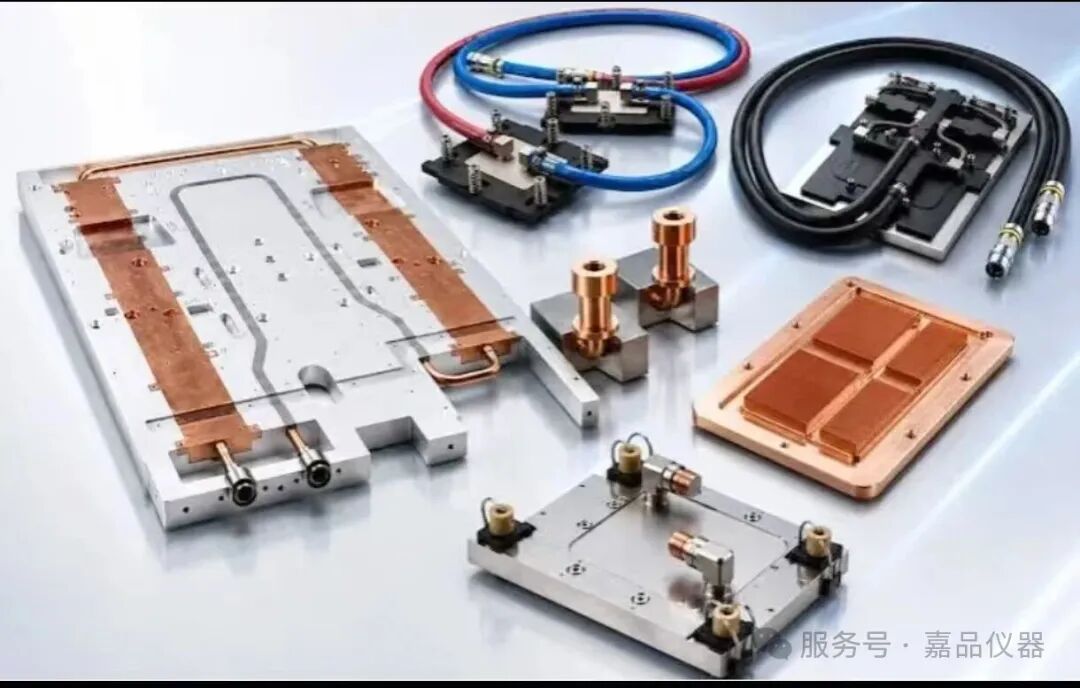

03 液冷板主流加工工艺对比
摩擦搅拌焊 FSW：无焊丝、焊缝强度高、密封性优异，高端算力冷板首选；
真空钎焊：低熔点钎料填充缝隙，适合复杂多层流道结构；
真空扩散焊：真空高温原子融合，耐压耐腐蚀，汽车级冷板常用；
氩弧焊：焊缝外观整洁，适合简易中小型液冷板；
冲压成型：金属板材预成型，批量低成本，作为前置加工工序。
工艺后两道核心检测：焊缝气密检漏、流道内径 / 壁厚精密尺寸检测，嘉品气密检测仪 + 气电测微仪一站式覆盖。
04 液冷板 VS 传统风冷，优劣一目了然
05 液冷板在数据中心的核心价值
机房整体降温，设备故障率显著下降，延长服务器使用寿命；
减少机房空调负荷，降低数据中心 PUE，契合绿色算力、双碳政策；
低噪音运行，优化机房运维工作环境；
零泄漏是机房安全底线，出厂气密全检必不可少。
06 新能源电池 / 电机中，液冷板起到什么关键作用？

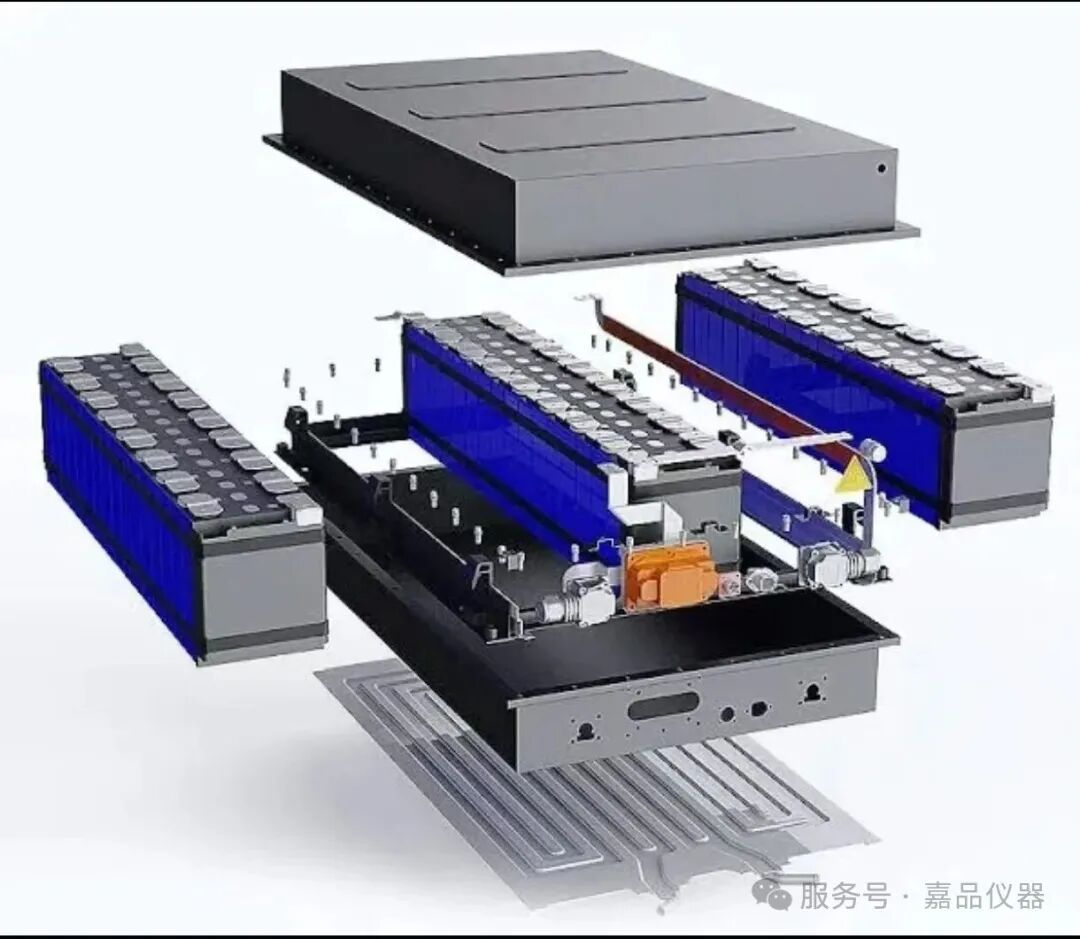

动力电池散热
驱动电机散热

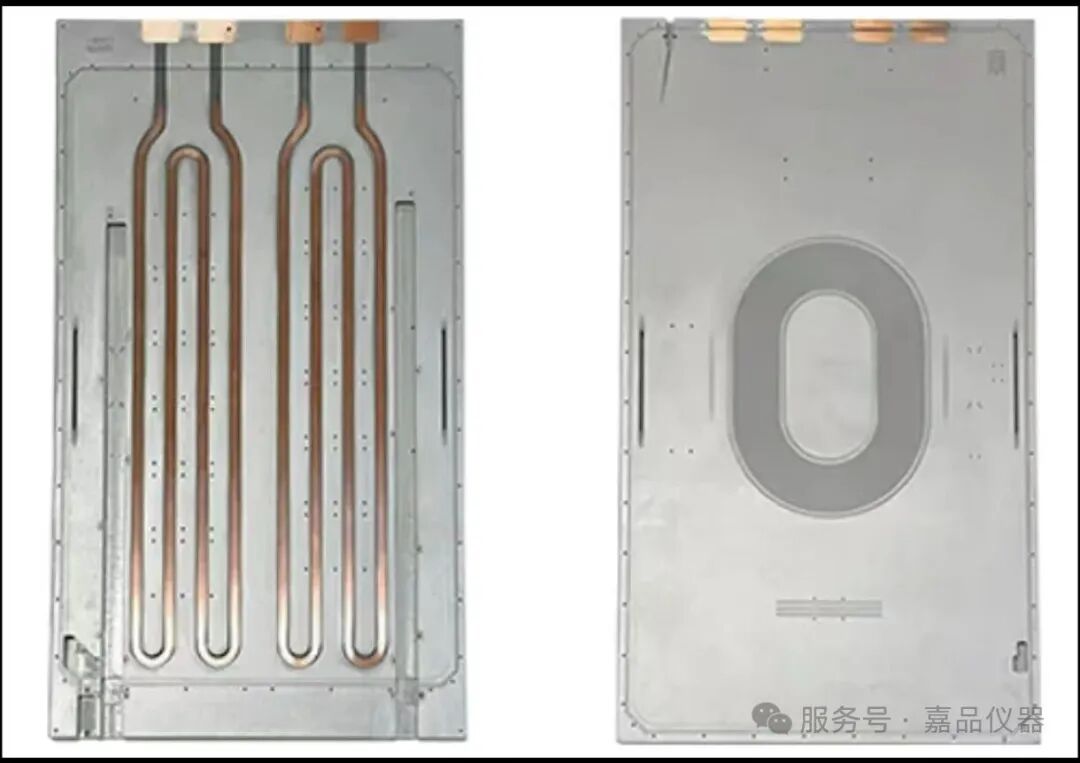

07 按热源功率、外形怎么定制流道结构？
高功率热源（算力芯片、大功率电池 PACK）
加宽加深流道、增加平行流道数量，提升冷却液总流量；
采用蛇形、螺旋流道，增大换热接触面积；
对称布局，消除局部热点。
低功率热源（小型工控板、小容量模组）
异形热源适配方案
规则方形 / 圆形热源：流道复刻热源外形，网格 / 环形排布；
不规则多边形热源：分区拆解，每个区域独立匹配专属流道；
流道随热源轮廓微调，最大化贴合发热面，减少热传导损耗。

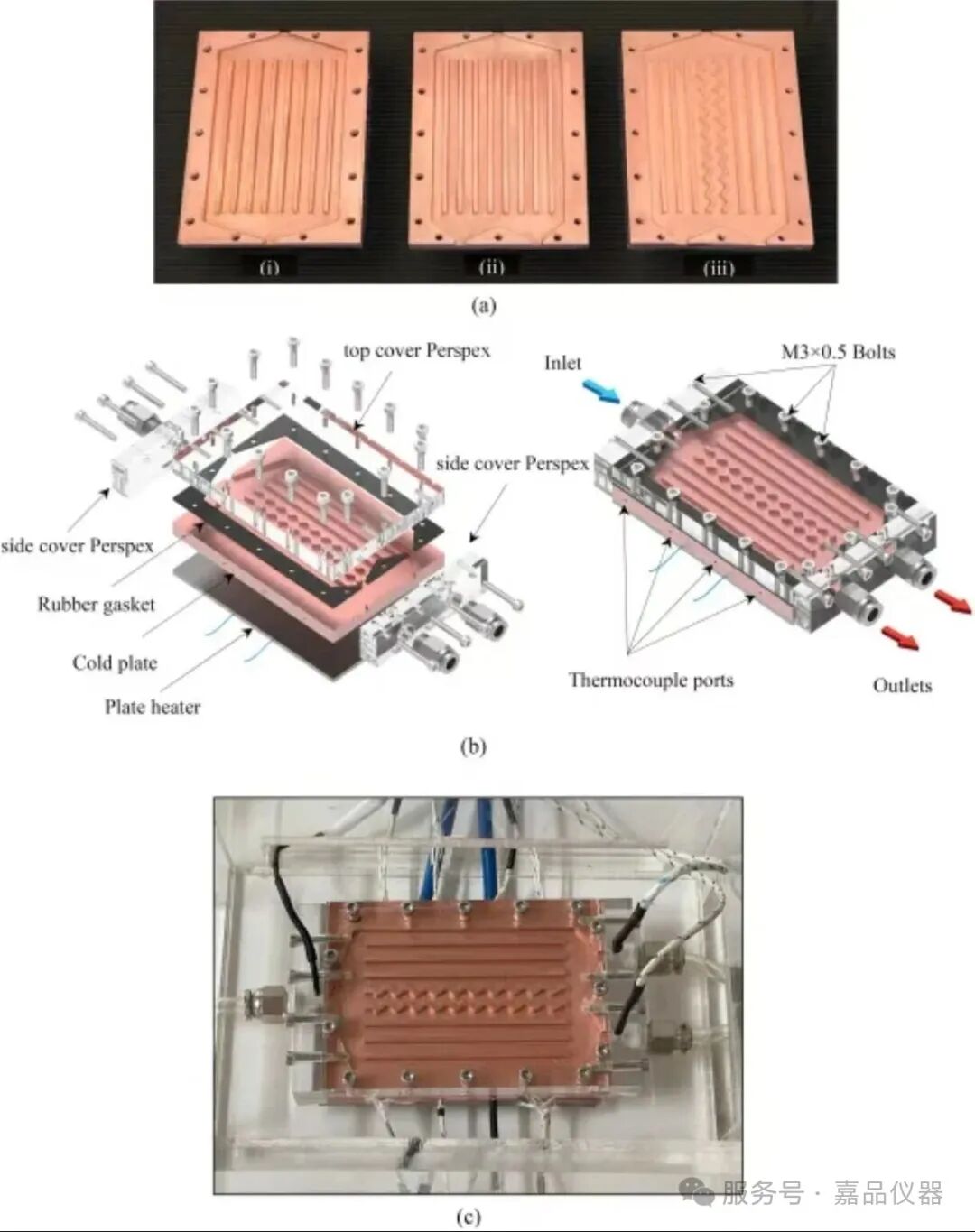

08 不规则发热芯片，如何设计流道实现均匀散热？
分区划分：按芯片发热密度切割区域，多核芯片单独划分核心高温区；
差异化流量设计：高热区域加宽流道、提升流量，低热区域简化流道；
均衡布液：进出水口对称布置，避免远端冷却液温度过高；
微通道补强：热点区域增加微流道，强化局部换热，消除温差。微通道孔径微小，人工卡尺无法精准测量，气电测微仪可同步多通道检测内径、槽深、平行度。

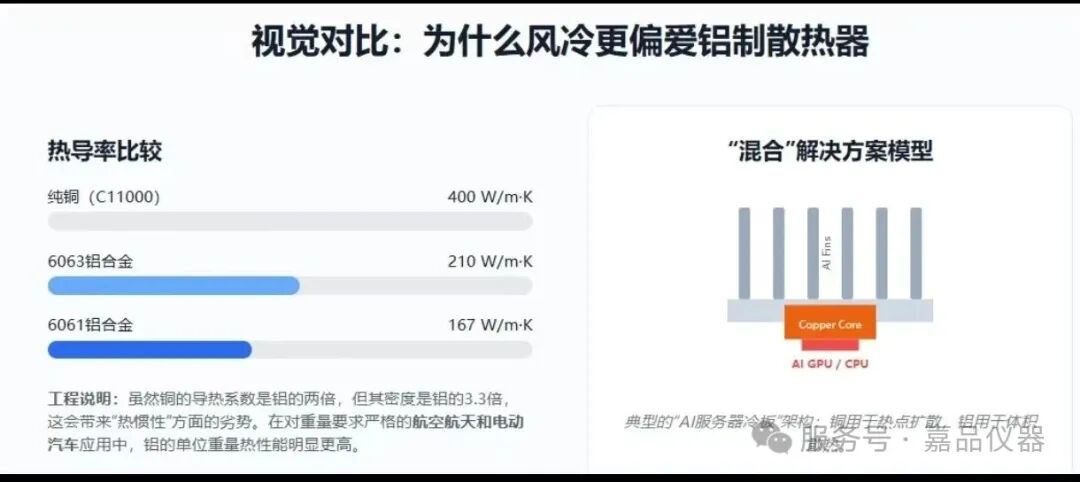

09 铜 / 铝 / 不锈钢液冷板材料优缺点对比
铜制液冷板
优势：导热系数顶尖，适配超高功率算力设备，可加工复杂微通道；短板：原材料成本高、密度大，整机增重明显。
铝制液冷板（行业主流）
优势：轻量化、成本低廉，满足绝大多数新能源、常规服务器散热需求；短板：表面易生成氧化膜削弱导热，机械强度弱于不锈钢，焊缝更容易产生微漏，气密检测频次需加倍。
不锈钢液冷板
优势：耐酸碱、耐腐蚀，机械强度高，适合潮湿、化工恶劣工况；短板：导热性能差，不适合高功率高密度散热场景。
10 液冷板 + 循环水泵，流量与压力怎么匹配最优？
流量匹配逻辑
压力匹配逻辑
蛇形、多折弯、长流道会增大管路阻力，需选用高压水泵；
计算全系统总阻力（冷板 + 管路 + 接头 + 阀门），水泵额定压力必须覆盖全部阻力损耗；
优先选用变频稳压水泵，抑制压力波动，保证长期散热稳定。配套气密设备可模拟 0.1–5MPa 车载 / 机房工作压力，验证长期保压无泄漏。
11 工业级、汽车级液冷板耐压标准区分
通用工业级液冷板：耐压标准 1~3MPa适配通信基站、工控设备、普通储能机柜，应对常规循环压力与小幅压力波动。
汽车级液冷板：耐压标准 3~5MPa车载工况复杂，持续震动、温差剧烈、急加速 / 刹车带来瞬时压力冲击，更高耐压标准杜绝冷却液泄漏，满足整车安全法规要求。嘉品气密性检测仪支持高低压双模式切换，一键切换工业 / 汽车级测试程序。
12 不同散热功率，冷却液合理流量怎么计算？
13 减重缩尺寸，同时不牺牲散热性能的设计思路
结构优化：采用微通道、分形流道，有限空间内提升换热面积；冷板与热源一体化贴合设计，减少冗余空间；
材料升级：选用低密度高导热复合材料（碳基、金属泡沫），兼顾轻量化与导热；
加工革新：激光精雕、3D 打印制造微型流道，减少多余基材用料；
集成设计：冷板与水冷管路、密封结构一体化成型，缩减整机装配空间。轻量化后薄壁流道极易出现尺寸不均、焊缝渗漏，气电测微仪测壁厚、气密仪检漏同步管控。

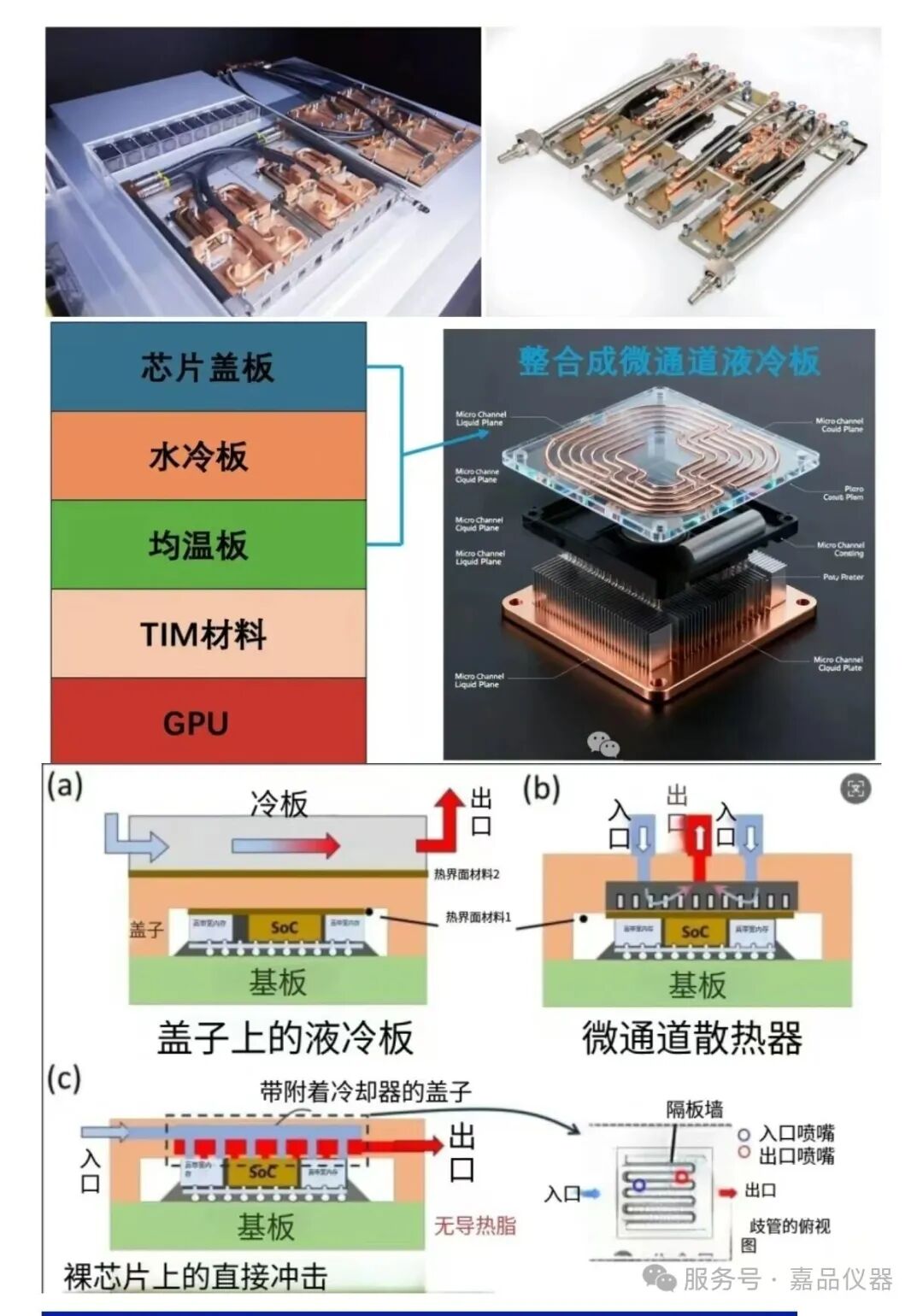

14 微通道设计对液冷板性能有哪些影响？
优势
同等体积内排布更多流道，换热面积大幅提升，散热效率跨越式增长；
冷却液薄层流动，壁面换热效应强化，快速带走芯片热点热量。
短板
流道内径微小，流体摩擦阻力激增，需要高压水泵驱动，系统能耗上升；
对流道加工精度、板材平整度要求极高，激光 / 3D 打印加工成本高昂；
微小杂质极易堵塞通道，对冷却液洁净度、前置过滤设备要求严苛。
嘉品仪器 JP17 一站式液冷板全链条检测方案

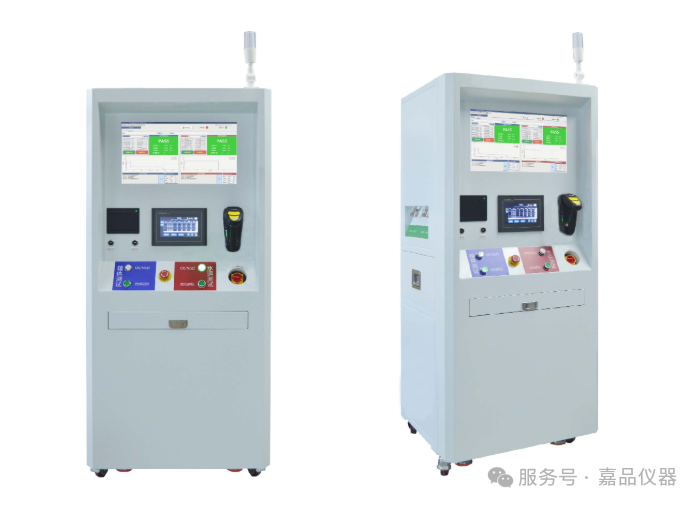

一、嘉品智能气密性检测仪（液冷板专用）
核心检测用途
针对铝 / 铜 / 不锈钢液冷板、电池水冷板、服务器微通道冷板做焊缝、流道、接口微漏检测，区分工业级 1–3MPa、汽车级 3–5MPa 测试档位，模拟 1.5 倍工作压力保压检漏。
核心技术优势
差压 / 直压双检测模式，泄漏分辨率 0.1Pa，可检出 10⁻⁶ Pa・m³/s 微量漏点，替代传统泡水检漏，无污染、数据可量化；
多通道独立工位，单台可同时测 4 块液冷板，单次检测 3–20 秒，适配产线自动化流水线；
内置冷热压力循环程序，模拟车载高低温交变、长期承压工况，验证焊缝疲劳渗漏；
支持扫码录入、测试曲线实时显示、数据自动存储，对接工厂 MES 系统，全流程质量追溯；
标配防液体回流保护，适配水冷板注水前、注水后双阶段气密检测，延长仪器使用寿命。
适用工序：钎焊 / 搅拌焊后半成品检漏、成品出厂全检、冷热循环老化后复测。

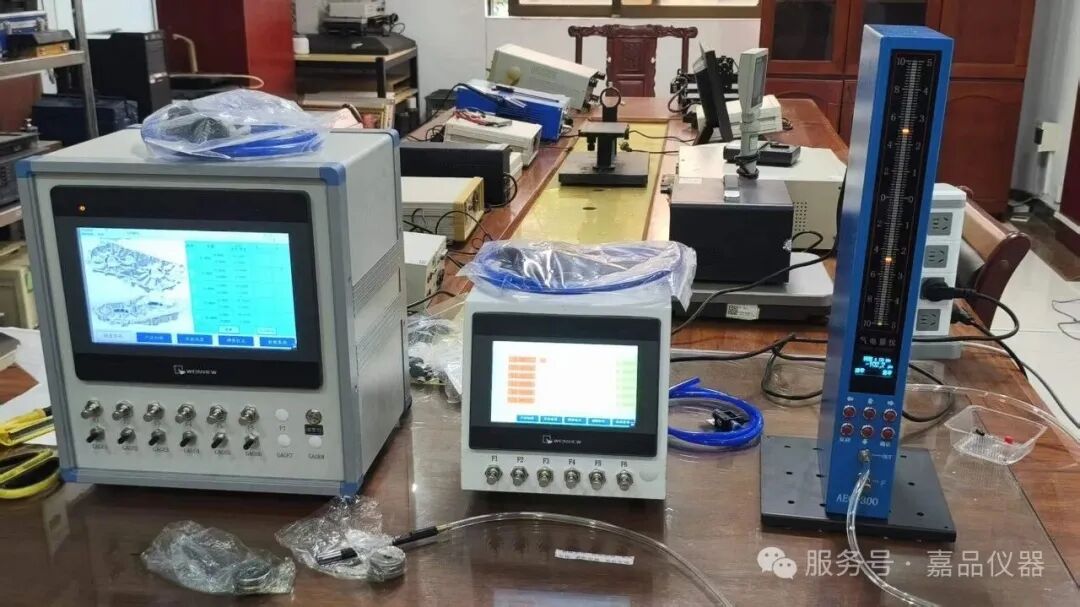

二、嘉品多通道智能气电测微仪（流道精密尺寸专用）
核心检测用途：精准测量液冷板内部微通道内径、槽宽、壁厚、深度、平行度、圆度、同轴度，管控流道尺寸公差，避免因孔径偏差导致流量不均、局部过热、流阻超标问题。
核心技术优势：最高分辨率 0.1μm，量程 ±5/±10/±50μm 自由切换，适配 0.3–3mm 微小微通道；
多通道同步测量，一次装夹完成多条流道尺寸采集，三色光柱 OK/NG 直观报警；
工业触摸屏中文操作，可存储千套产品程序，切换不同规格液冷板无需重新校准；
RS485 数据输出，自动统计 SPC 尺寸报表，监控冲压、激光雕刻工序加工稳定性；
搭配定制液冷板专用气动测头，不划伤铝铜薄壁板材，适合批量无损检测。
适用工序：流道冲压 / 蚀刻后尺寸抽检、成品冷板流道全尺寸质控。
三、配套环境可靠性设备
