今天，我们将和您一同探索局部放电安规综合测试仪，在电机测试中全面预警绝缘缺陷，有效避免突发性故障导致的安全风险。

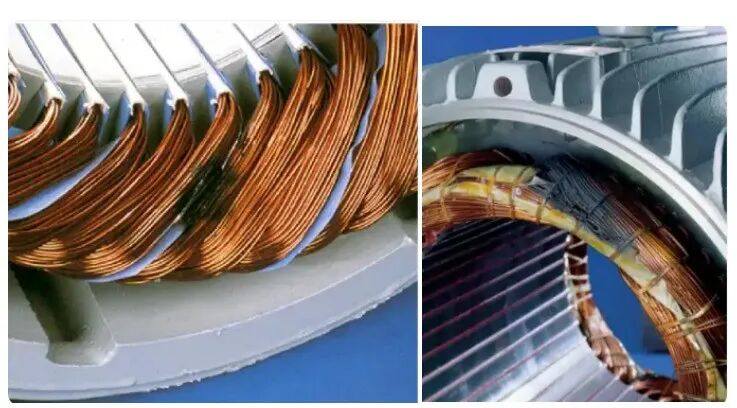

新能源汽车行业发展日新月异，其关键部件电动机定子的性能及可靠性也在寻求革命性的突破。电机漆包线及定子绕组内的漆包线表面的绝缘漆膜在高电压场下可能发生局部放电，引起绝缘材料老化，局部发热导致烧毁。
局部放电本身能量很小，不会立刻导致电机停机，但它对绝缘材料的破坏是累积性和渐进性的，被称为绝缘的“慢性癌症”：
电腐蚀：每次放电都会产生高速电子和离子，它们像“子弹”一样轰击绝缘材料（尤其是漆包线的漆膜和云母带），长期作用下会侵蚀绝缘，形成导电通道。
化学腐蚀：放电会产生臭氧（O₃）、氮氧化物（NOx）等活性气体，这些气体会与绝缘材料发生化学反应，导致其老化、脆化。
热降解：放电点的局部温度很高，会导致绝缘材料碳化，形成永久性的导电通道。
如果不加以控制，这个缓慢的破坏过程会持续数年，最终导致绝缘层被彻底击穿，引发相间短路或对地短路，造成电机烧毁、停机，带来巨大的经济损失和安全风险。
质量控制和验收：在电机出厂前或维修后，进行PD测试可以作为一项关键的质量验收标准。确保每台电机的绝缘系统在出厂时就是“健康”的，没有严重的先天缺陷。
状态监测和预测性维护：对于在役的重要电机，可以定期进行PD测试（在线或离线），监测PD水平的变化趋势。PD水平的显著升高是绝缘劣化的早期预警信号，可以在故障发生前有计划地安排检修，避免意外停机。
故障诊断和定位：先进的PD测试系统可以大致判断放电发生的位置（如槽部、端部、相间等），帮助维修人员快速定位问题。
符合IEC60034-18-42标准的要求。无论是电机制造商还是使用者，尤其是对于高压电机、变频电机及关键工艺流程中的电机，局部放电测试都是一项不可或缺的重要检测手段。

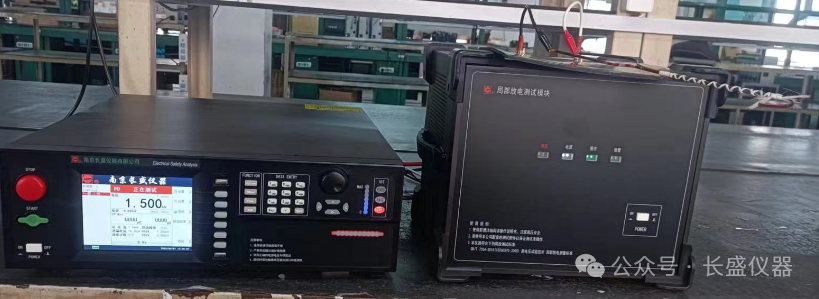

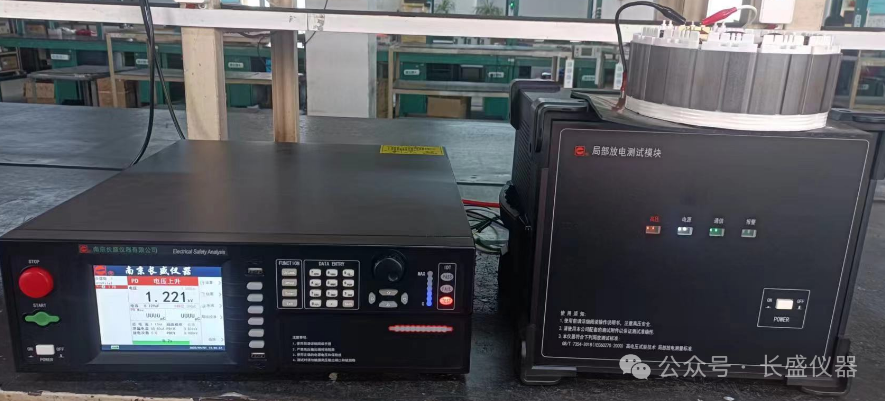

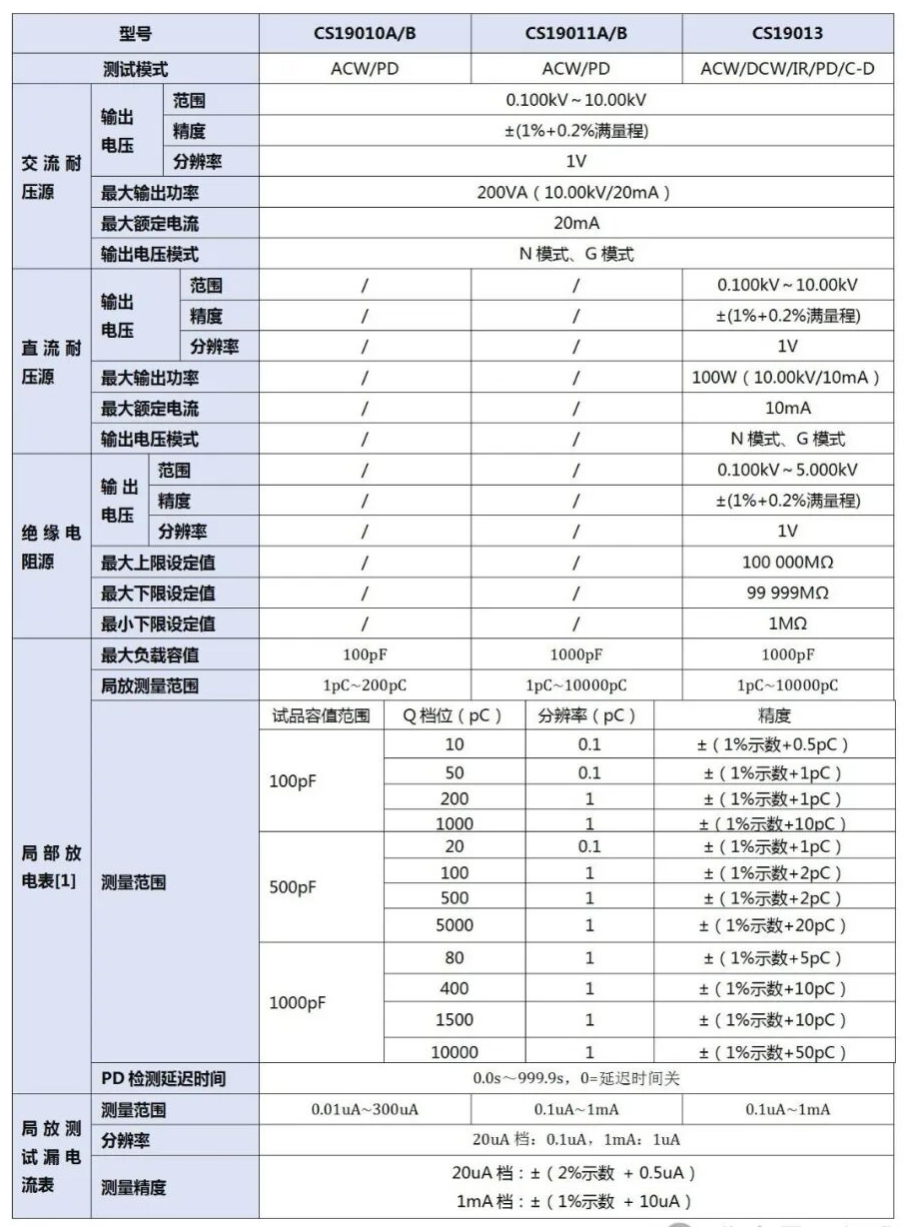

CS19010/CS19011/CS19013系列局部放电安规综合测试仪 是一款适用于高频变压器、线缆、绝缘膜、高压隔离集成电路（如光耦、磁耦、隔离放大器、隔离式数字通信芯片）、半导体高压开关（如IGBT、MOSFET），及高压绝缘组件（如隔离基板）、FIW线（完全绝缘漆包线）、低容值高压电容器等器件耐电压测试+漏电流测试+局部放电测试的综合测量设备，可实现0.1kV~10kV范围内耐压测试、0.1μA~1mA漏电流测试、1pC~10000pC局部放电测试，在发现隐藏在隔离器件/绝缘材料中的弱绝缘缺陷应用中展现出卓越的性能。
1.实时的Q/V、Q/t趋势图：可观测实时升降压及测试过程中的局部放电变化趋势；
2.精准的小信号测量：可测量1pC的电量，分辨率0.1pC。细微之处，尽显眼底
3.HVCC检测功能：避免塑封过程及测试夹具因素导致的接触误判；
4.适用性广：可适用于光隔离器、IGBT、电子变压器、高压继电器、定子、线材及绝缘材料的测试；
5.测试设置灵活：可根据测试模式，自由设置测试步骤、参数，适用不同标准测试要求；
6.实时、细致的服务：及时针对客户现场出现的测试及自动化配套问题，提供复杂环境下的测试解决方案。

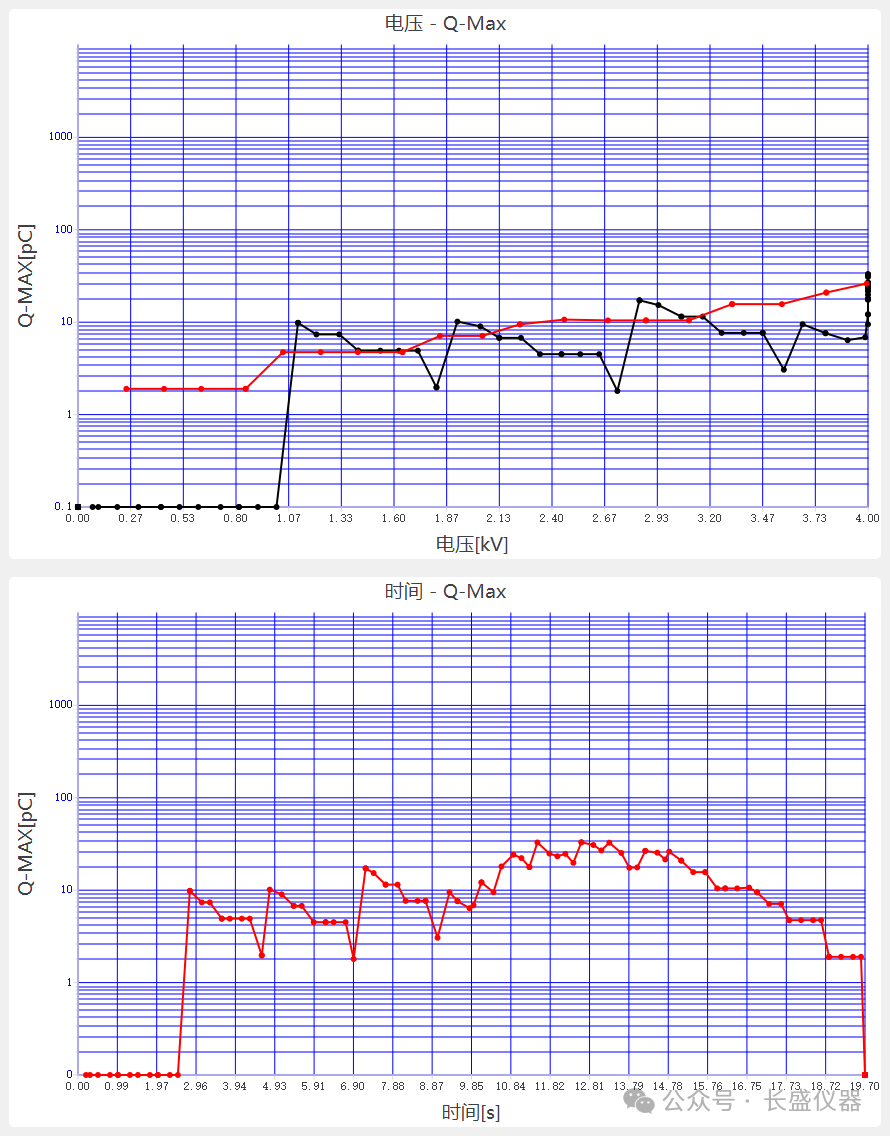

Q-V趋势图
Q-V趋势图：
横坐标：测试电压，单位kV；纵坐标：放电量，单位pC，
黑线：电压上升过程的放电曲线；红线：电压下降过程的放电曲线
Q-t趋势图：
横坐标：测试时间，单位s；
纵坐标：放电量，单位pC。
1.试验目的：

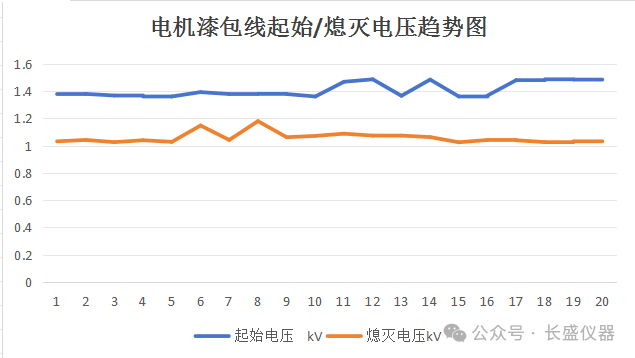

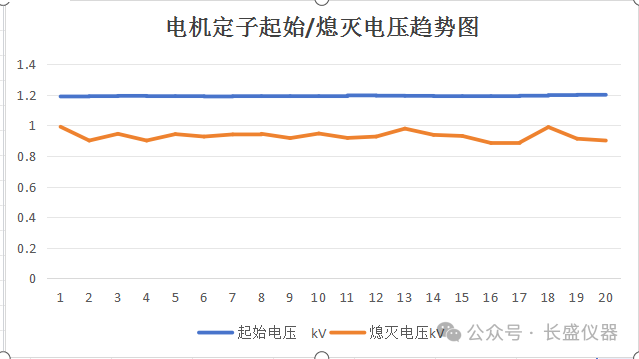

对客户的样品进行局部放电测试，查看20次测试起始/熄灭放电电压一致性
2.测试条件：
依据IEC60034-18-42及产品测试要求进行测试
3.测试结果分析
根据测试结果的起始/熄灭电压趋势图，可判断多轮测试后，被测品局部放电性能较稳定。
