在电动汽车、轨道交通、新能源发电等关键领域，IGBT作为能源转换核心，面临高频高压严苛工况，其内部绝缘缺陷、封装老化或电压应力易引发局部放电，成为绝缘失效“隐形杀手”，轻则缩短寿命、重则导致系统故障。因此，精准可靠的局部放电测试是保障IGBT性能与系统安全的关键，而CS1901X系列局部放电安规综合测试仪正是为此而生，全方位守护IGBT全生命周期安全。

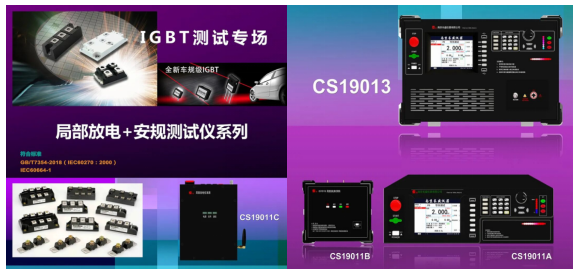

1，CS1901X系列产品介绍

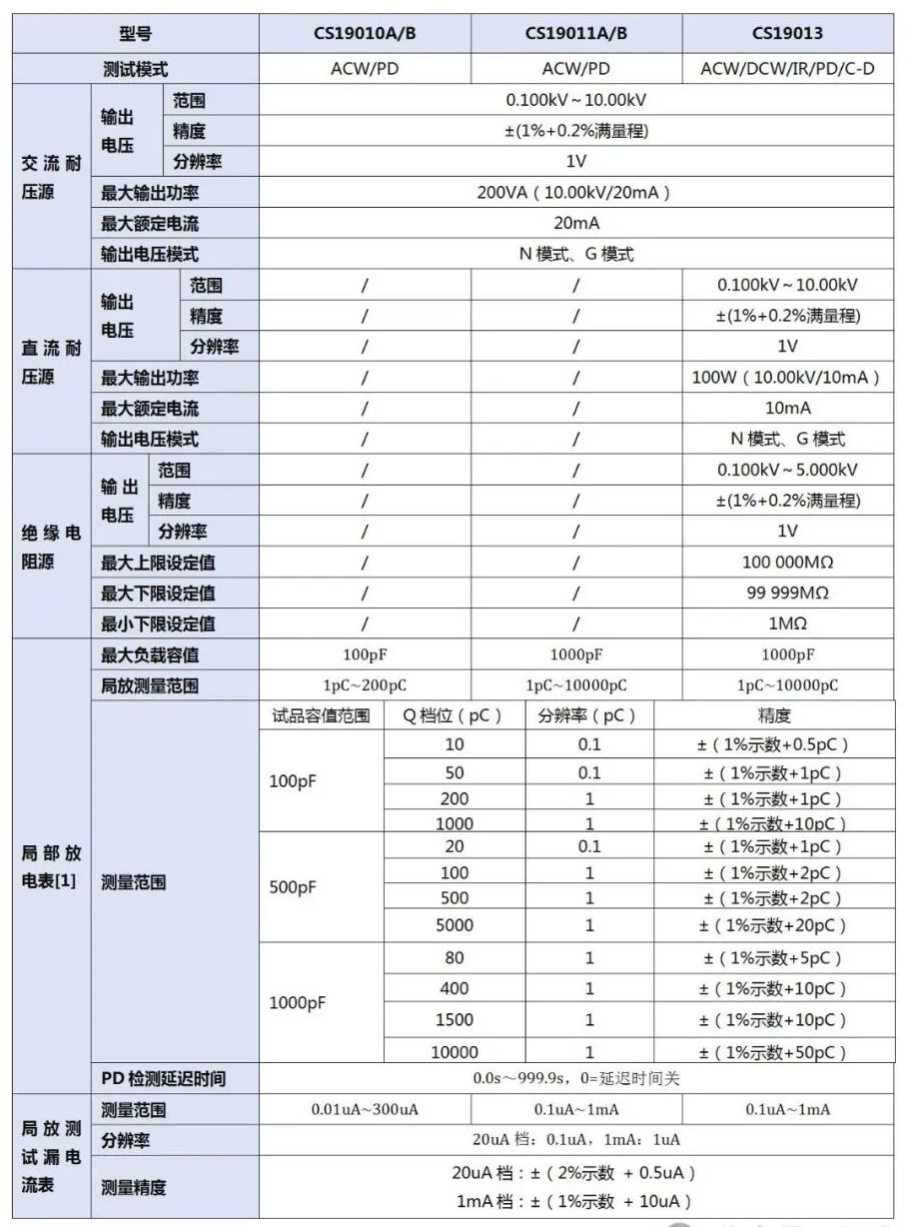

    CS19010/CS19011/CS19013系列局部放电安规综合测试仪是一款适用于高频变压器、线缆、绝缘膜、高压隔离集成电路（如光耦、磁耦、隔离放大器、隔离式数字通信芯片）、半导体高压开关（如IGBT、MOSFET），及高压绝缘组件（如隔离基板）、FIW线（完全绝缘漆包线）、低容值高压电容器等器件耐电压测试+漏电流测试+局部放电测试的综合测量设备，可实现0.1kV~10kV范围内耐压测试、0.1μA~1mA漏电流测试、1pC~10000pC局部放电测试，在发现隐藏在隔离器件/绝缘材料中的弱绝缘缺陷应用中展现出卓越的性能。

2，为何IGBT局部放电测试不可或缺？

     IGBT模块内部多层绝缘结构（陶瓷基板、有机硅凝胶等）在制造、老化及高应力工况下，易因气泡、裂纹、杂质或电场畸变引发局部放电。这种“微损伤”虽初期隐蔽，却会持续腐蚀绝缘材料，最终导致击穿失效，甚至引发系统级事故。从制造端的批量质量验证，到应用端的高压、高频、高功率密度严苛环境适配，再到国际标准（IEC 61287、IEC 60076等）的硬性要求，局部放电测试已成为IGBT全生命周期可靠性管理的核心环节——精准识别微观缺陷、保障高压工况稳定、预测寿命风险、确保合规准入，缺一不可。

3，合规性与权威性的双重保障

    CS1901X系列严格遵循国际与国内权威标准，全面符合IEC 60270（GB/T 7354）、IEC 60747-15、IEC 1287等规范要求，为IGBT制造商提供满足国际市场准入的“通行证”，同时助力下游应用企业（汽车、能源、轨道交通等）实现对供应商的严苛审核，从源头把控器件质量，规避批量召回与系统失效风险。


CS1901X系列有哪些功能？

实时监测，动态捕捉放电特性

     配备实时Q/V、Q/t趋势图功能，全程追踪电压升降及测试过程中的放电量变化：Q/V曲线直观呈现不同电压下的放电规律，Q/t曲线精准记录时间维度的放电趋势，助力工程师全面评估IGBT在动态工况（如高频开关dv/dt应力）下的绝缘稳定性，微观缺陷“无处遁形”。

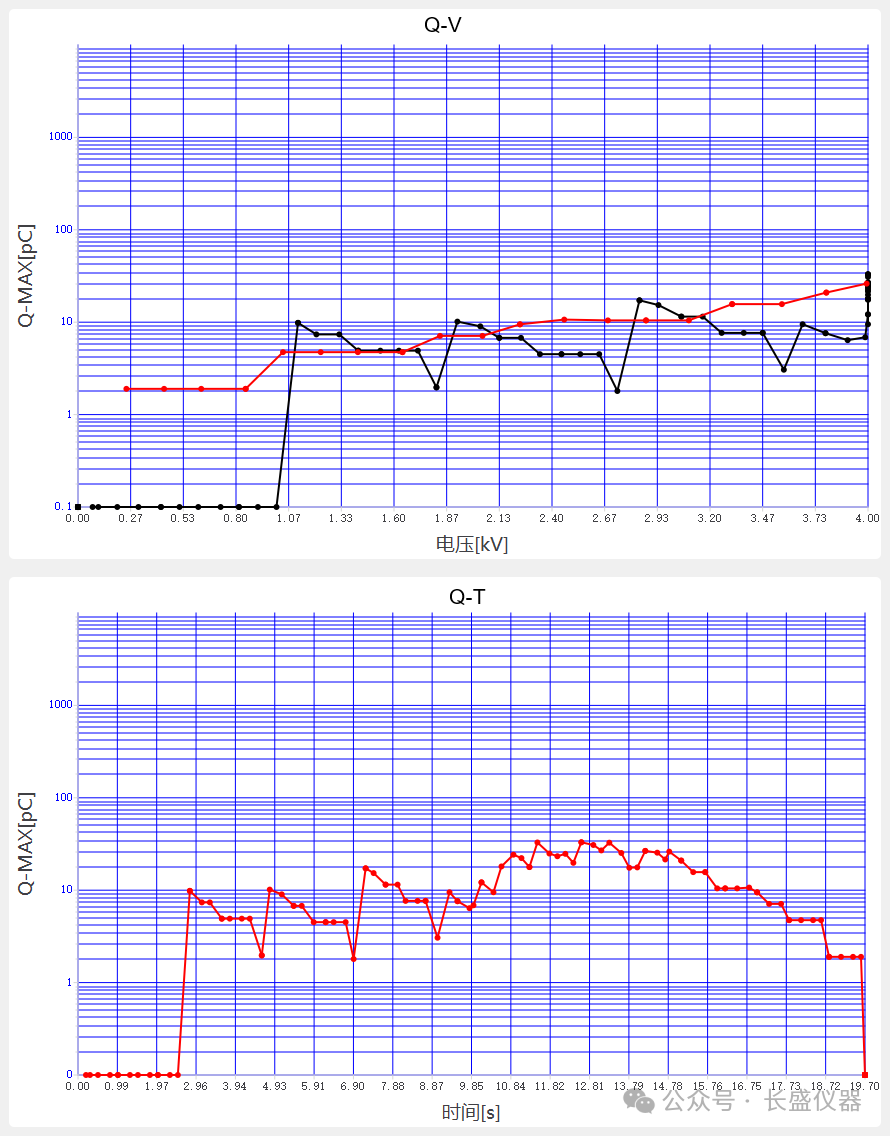

 测试Q-V、Q-t趋势图

Q-V趋势图：横坐标：测试电压，单位kV；纵坐标：放电量，单位pC，黑线：电压上升过程的放电曲线；红线：电压下降过程中的放电曲线）

Q-t趋势图：横坐标：测试时间，单位s；纵坐标：放电量，单位pC。

超微检测，洞察1pC级细微放电

    实现1pC放电量精准测量，分辨率达0.1pC，即使是IGBT紧凑化、高功率密度（如SiC-IGBT）带来的微弱放电信号，也能清晰捕捉。从制造端的绝缘缺陷筛查，到应用端的老化状态评估，细微之处尽显“火眼金睛”。

智能防误判，确保测试数据真实可靠

    搭载HVCC检测功能，有效排除塑封工艺、测试夹具接触不良等外部因素干扰，避免“假阳性”误判，为批量生产质量控制提供真实、可信的检测数据，降低无效筛查成本。

全域适配，覆盖多元测试场景

    不仅适用于IGBT模块，更可满足光隔离器、电子变压器、高压继电器、定子、线材及绝缘材料等多类器件的测试需求。灵活的测试参数设置功能，支持自定义测试步骤与标准，轻松应对不同行业、不同工况的个性化检测要求。

专业服务，全周期技术支持

  提供实时、细致的本地化服务，针对客户现场复杂测试环境与自动化配套需求，快速响应并定制解决方案，从设备调试到工艺优化，全程保驾护航，确保测试高效落地

01试验目的

    以“PD<10pC”为核心目标，精准控制条件并快速判定样品是否达标

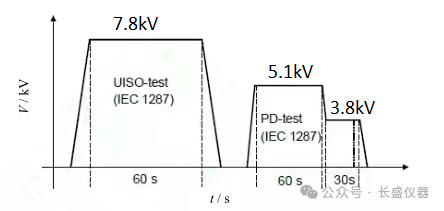

02测试条件

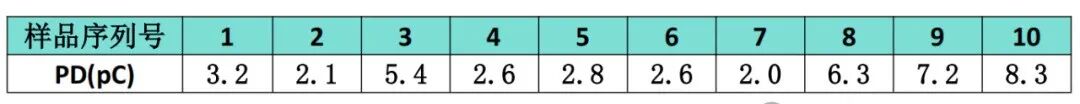

 03测试结果分析

   根据测试数据可分析，该批次样品局部放电量符合产品性能要求。

专属定制方案：超越标准，参数由您设定

        电压、电流、频率：根据您的测试规范，灵活定制输出范围与精度，精准匹配您的产品耐压与负荷要求。

· 在IGBT向高电压、高功率密度、宽禁带（SiC/GaN）技术演进的今天，绝缘系统面临的电场强度与失效风险持续攀升。CS1901X系列局部放电安规综合测试仪，以“精准检测+合规保障+智能分析”的核心优势，帮助制造商严守质量关、应用端筑牢安全线，成为IGBT产业高质量发展的“可靠伙伴”。选择CS1901X，让每一颗IGBT的可靠性，从源头可控；让每一次能源转换的安全，从“芯”开始。
