新能源汽车电机：嘉品仪器JP17 以硬核测试技术，赋能绿色出行新征程

近年来，我国新能源汽车产业驶入发展快车道，产业规模与技术水平双提升，作为整车核心动力部件的电机系统，直接决定车辆动力性能、能耗表现与驾驶体验，更是行业向高效化、智能化转型的核心支撑。

嘉品仪器 JP17 深耕仪器仪表研发制造领域，聚焦新能源汽车电机全生命周期测试需求，打造覆盖电机材料、高压安全、驱动功率的全维度测试解决方案，以精准检测技术为电机系统的安全、高效、稳定运行筑牢防线，助力新能源汽车产业迈向绿色发展新高度。

全域覆盖，解锁电机整车应用新场景

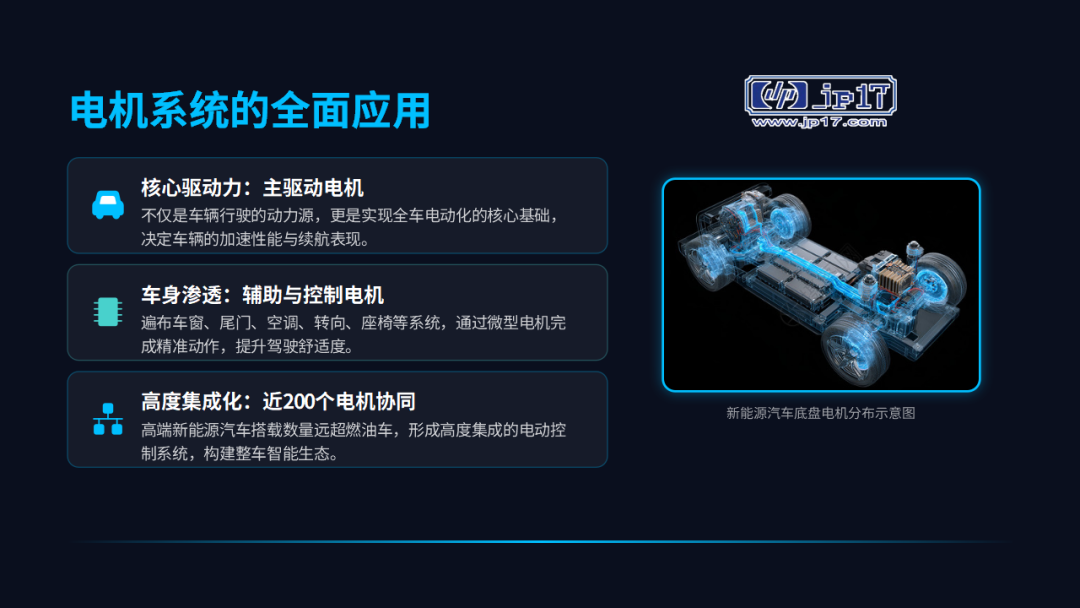

在新能源汽车架构中，电机早已突破单一驱动功能，渗透到车辆运行的各个环节，成为全车电动化的核心基础。一辆高端新能源汽车搭载的电机数量可达近 200 个，远超传统燃油车，从主驱动的动力电机，到车窗升降、电动尾箱、空调压缩机等辅助控制电机，形成高度集成化的电动控制系统。

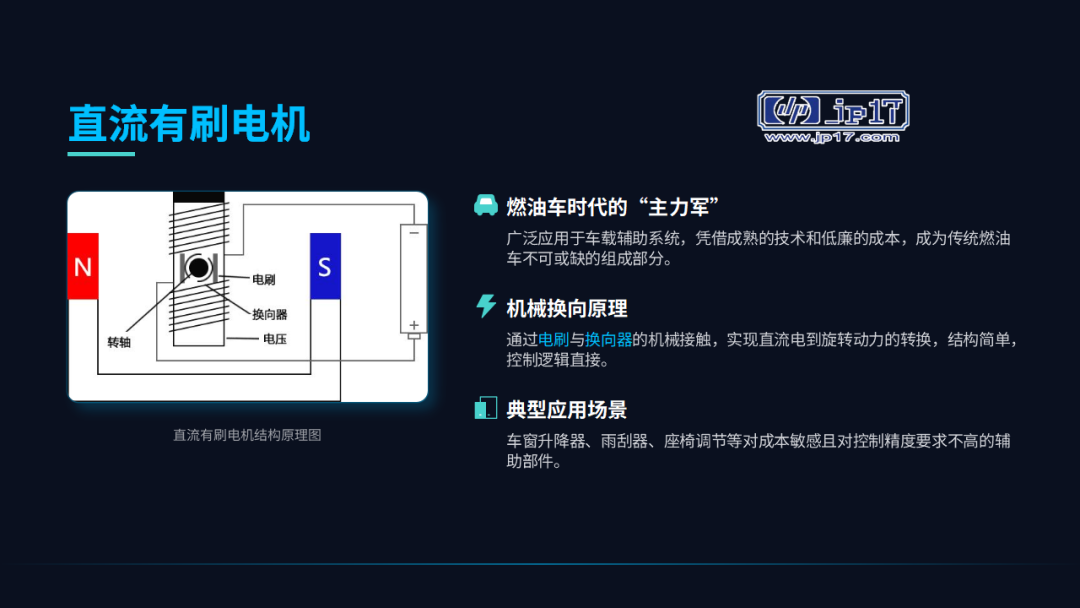

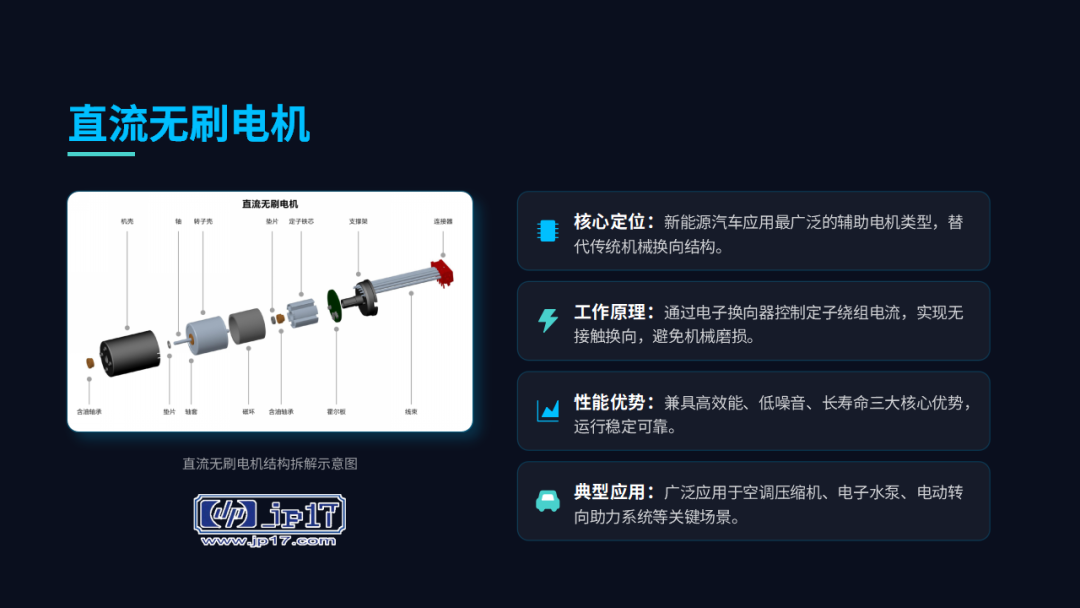

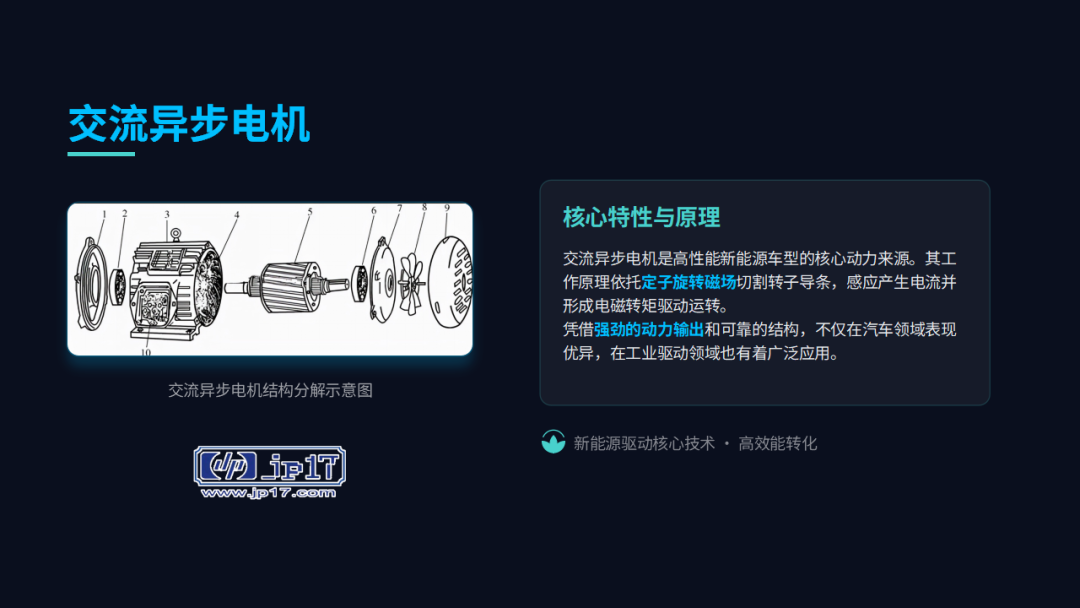

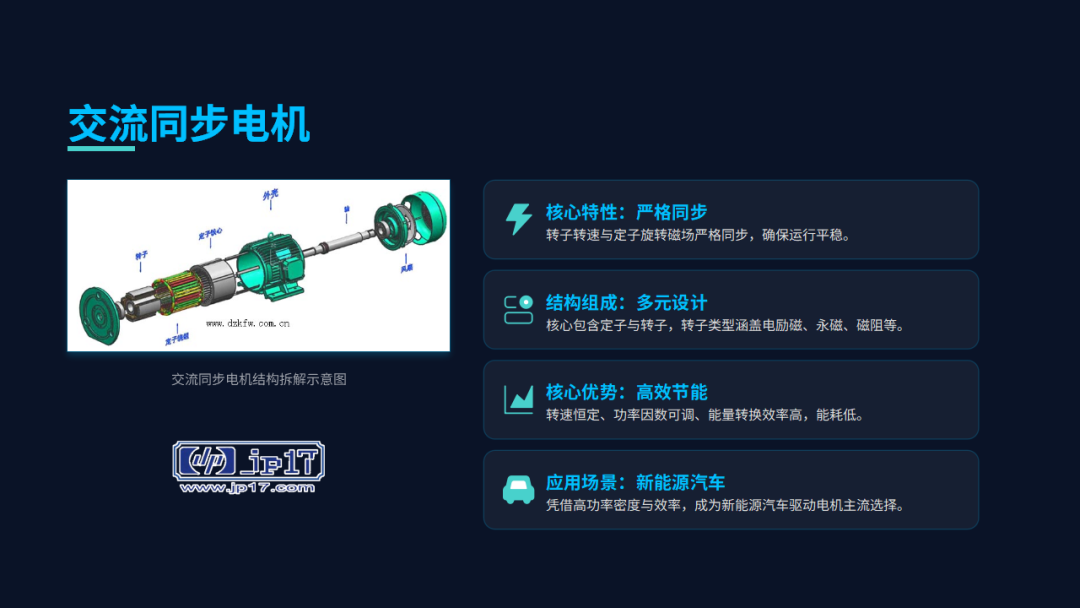

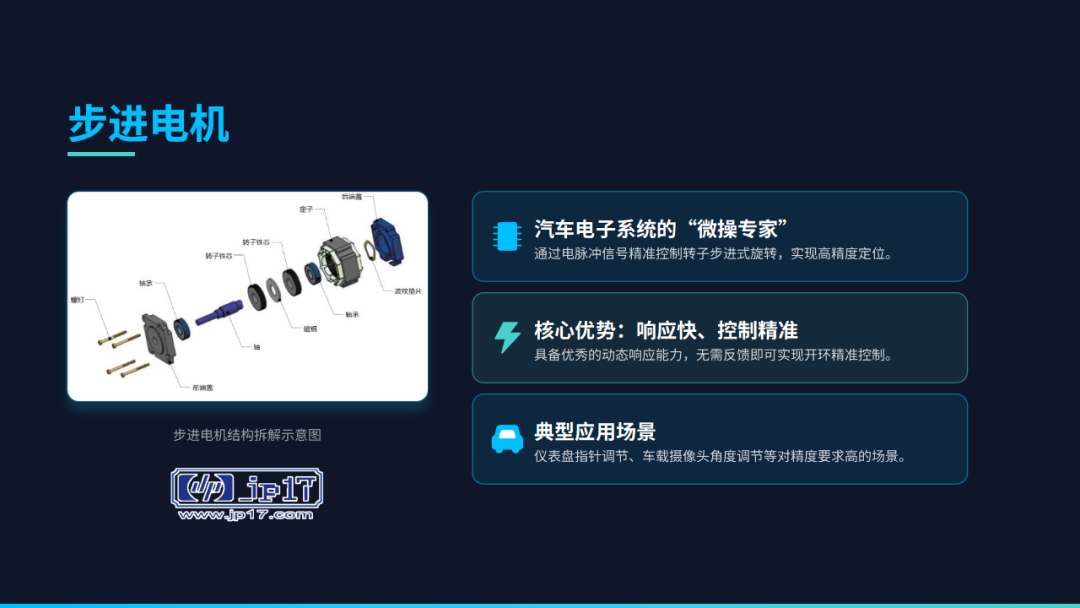

汽车电机家族品类丰富，按功能可分为动力电机与控制电机，涵盖直流有刷、直流无刷、交流异步、交流同步、步进电机等多种类型。不同电机凭借自身结构与性能特性适配不同场景：直流有刷电机结构简单，适用于雨刮器、座椅调节；直流无刷电机高效低噪，是空调压缩机、转向助力的优选；交流异步电机动力强劲，赋能高性能车型驱动；交流同步电机能效优异，成为驱动电机主流；步进电机精准定位，助力仪表盘、车载摄像头微操控制。

嘉品仪器 JP17 立足各类电机的性能特性与应用场景，定制化打造适配性测试方案，精准匹配不同类型电机的检测需求，为电机在整车各场景的稳定应用提供技术支撑。

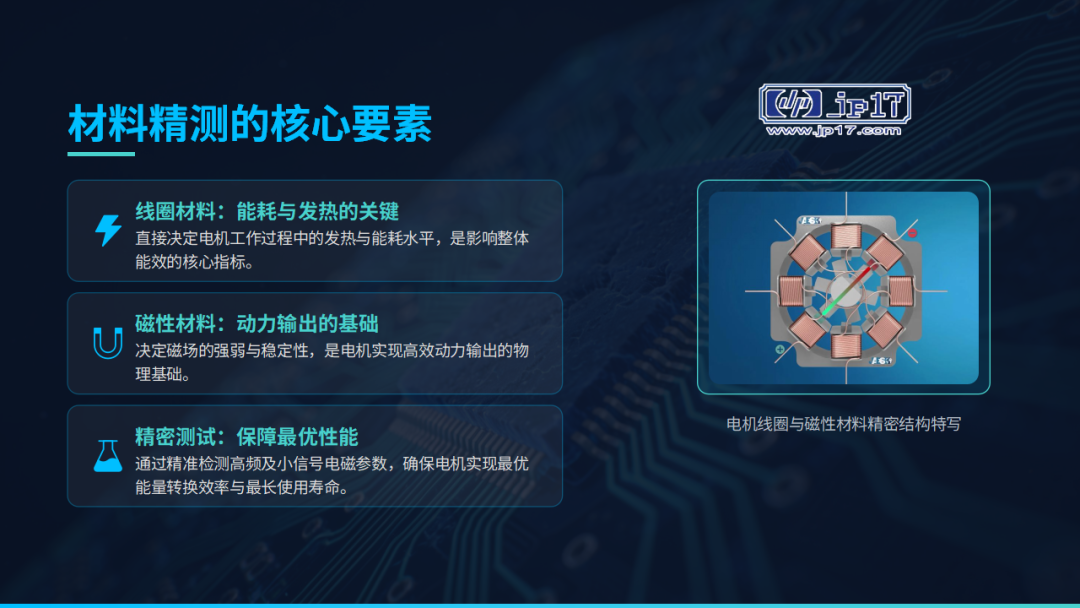

材料精测，夯实电机性能与寿命根基

电机的能量转换效率与使用寿命，核心取决于线圈和磁性材料两大基础构件—— 线圈材料决定电机发热与能耗，磁性材料影响磁场强度与稳定性。材料测试是电机生产制造的关键环节，核心在于精准检测高频及小信号电磁参数，确保电机实现最优能效与最长使用寿命。

嘉品仪器 JP17 针对电机材料检测需求，打造专业的高频及小信号电磁参数测试设备矩阵，实现对电机线圈、磁性材料的精准检测：

·精密阻抗分析仪：频率覆盖广、测量精度高，可精准测试电感、磁导率和 DCR 等关键参数，为材料性能判定提供精准数据；

·变压器自动测试系统：双 CPU 架构加持，测试速度快、适配性强，高效检测多组线圈、旋转变压器的电感量、圈数比、漏感等参数；

·直流低电阻测试仪：量程覆盖 0.1μΩ - 110M，最高精度 0.01%，精准检测线圈直流电阻，保障线圈材料性能达标。

从核心构件入手，嘉品仪器 JP17 以高精度检测设备，层层把控电机材料品质，从源头夯实电机性能与寿命基础。

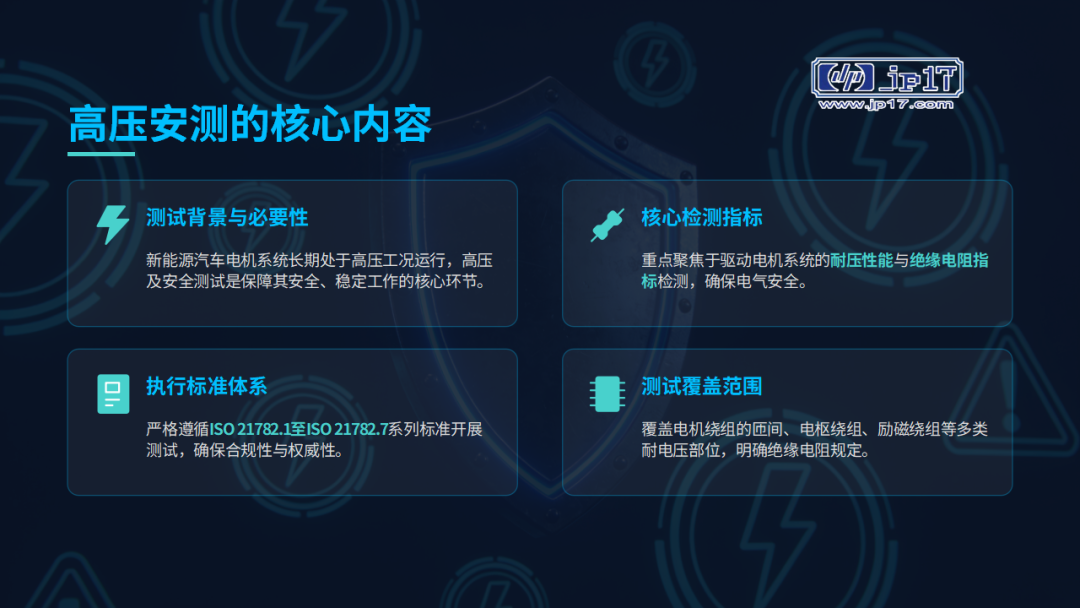

高压安测，筑牢电机高压工况安全防线

新能源汽车电机系统长期处于高压工况下运行，耐压性能与绝缘电阻是保障其安全稳定工作的核心指标，测试需严格遵循 ISO 21782.1 至 ISO 21782.7 系列标准，覆盖多类耐电压部位与绝缘电阻检测要求。

耐电压测试涵盖电机绕组匝间冲击耐电压（电枢绕组、励磁绕组等）、工频耐电压（电机绕组对机壳、温度传感器、驱动电机控制器等）；绝缘电阻要求定子绕组对壳体冷态＞20MΩ、定子绕组对温度传感器冷态 20MΩ、驱动电机控制器冷态及热态不小于 1MΩ。

嘉品仪器 JP17 推出集成化磁性元器件综合分析系统，单机可实现交 / 直流耐压、绝缘电阻、匝间绝缘测试、直流低电阻等六大功能，一次可测多个单绕组电机或 2 个三相电机，检测效率与精准度双高。同时可按需定制高低压与交直流融合的综合测试系统，机柜式结构 + 模块化设计，支持定制测试工装，搭配测试结果一体化数据库管理与报告自动生成功能，为电机高压安全测试提供一站式解决方案。

驱动功率测试，验证电机动力转换精准性

电机驱动功率测试的核心，是验证驱动器控制指令向实际动力输出的精准转换能力，需模拟能量回收、正常行驶、电机制动、再次加速等实际工况，精准检测反电动势峰值、反冲时间（t<10ms，典型值 5ms）、瞬态时间（t<2ms）、电压跌落等关键指标，全面验证电机在不同工况下的动力表现。

嘉品仪器 JP17 打造专属驱动功率测试设备体系，全方位模拟电机实际工作场景，实现精准检测：

·可编程双向回馈式大功率直流电源：集成电源与负载双重功能，能量回馈效率高，支持多机并机，可完成电机运行、浪涌模拟、反电动势吸收等测试；

·多通道数字功率计：准同步采样 + 等精度测量技术，宽频输入 0.1Hz-100kHz，精准检测电机空载、带载状态下的电压、电流、功率和谐波；

·可编程交直流电源：线性放大设计，支持交流、直流、交直流输出，可完成交流电机运行试验与功率测量，适配不同工况测试需求。

新能源汽车电机测试全流程所需仪器，包含材料精测、高压安测、驱动功率测试三大类，下面是各仪器核心规格参数及适配测试场景的核心信息。

一、材料精测类仪器（高频及小信号电磁参数测试）

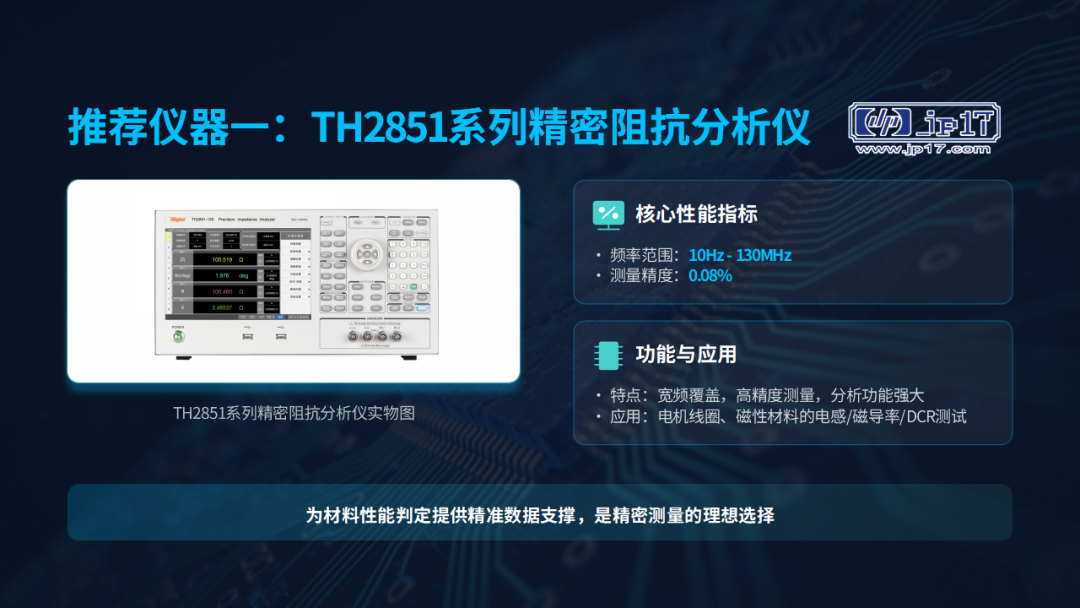

1. TH2851 系列精密阻抗分析仪

 规格参数

·频率范围：10Hz-130MHz

·测量精度：0.08%

·测试功能：精准测试电机线圈、磁性材料的电感、磁导率和 DCR 等关键参数

·核心特点：频率范围宽、测量精度高、分析功能强大

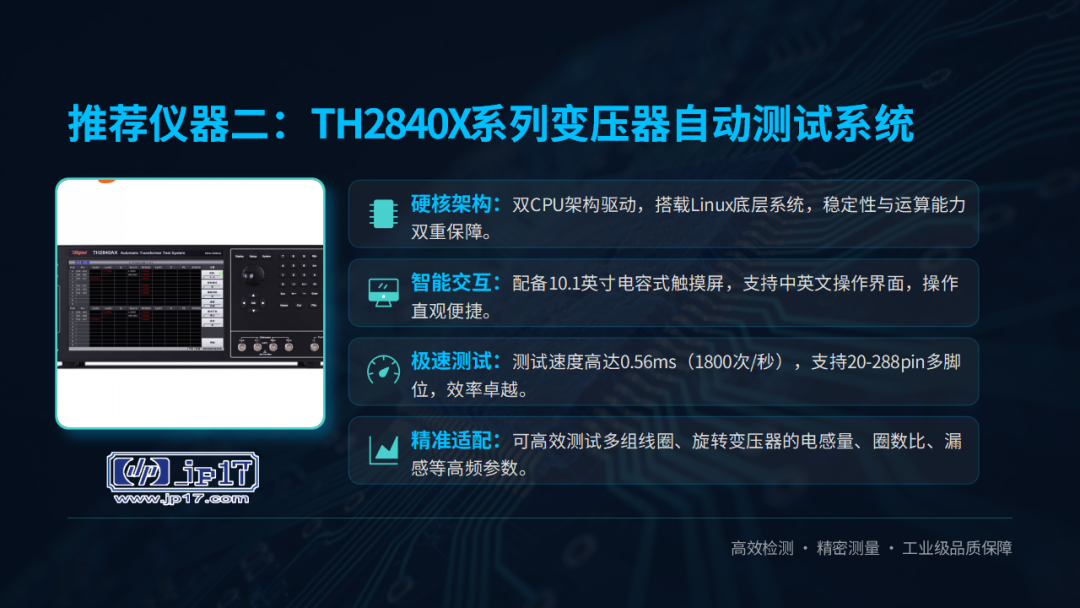

2. TH2840X 系列变压器自动测试系统

核心规格参数

·频率范围：20Hz-500kHz

·测试速度：0.56ms（1800 次 / 秒）（＞10kHz）

·测试脚位：20-288pin

·硬件架构：双 CPU 架构、Linux 底层系统

·操作界面：10.1 英寸电容式触摸屏、中英文操作界面

·测试功能：多组线圈、旋转变压器的电感量、圈数比、漏感等高频参数测试

·核心特点：测量速度快、适配性强

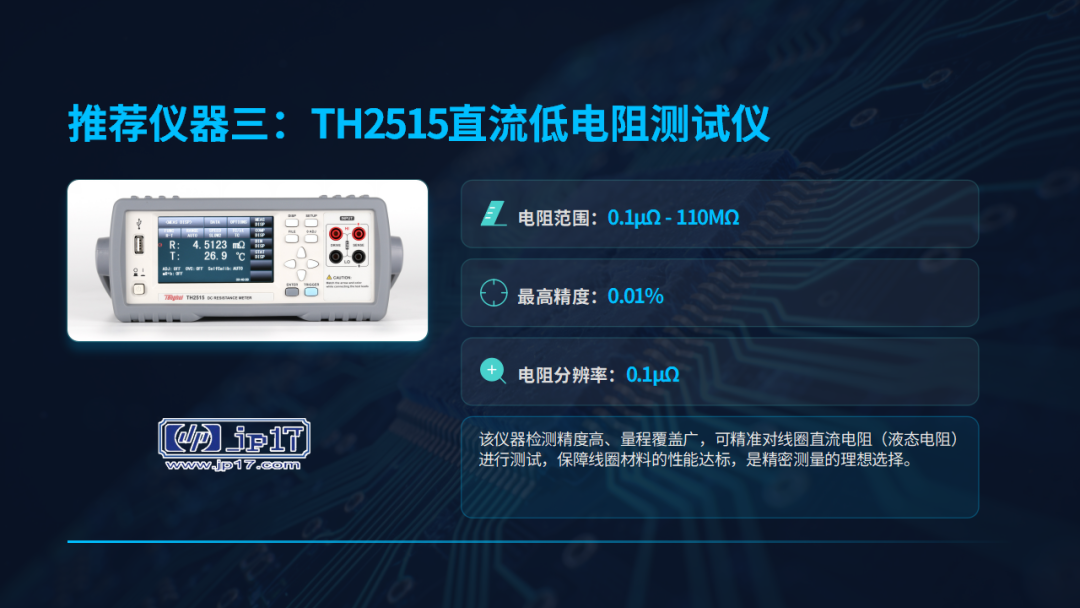

3. TH2515 直流低电阻测试仪

核心规格参数

·电阻测量范围：0.1μΩ - 110MΩ

·最高测量精度：0.01%

·电阻分辨率：0.1μΩ

·测试功能：线圈直流电阻（液态电阻）精准测试

·核心特点：检测精度高、量程覆盖广

二、高压安测类仪器（耐压+ 绝缘电阻测试）

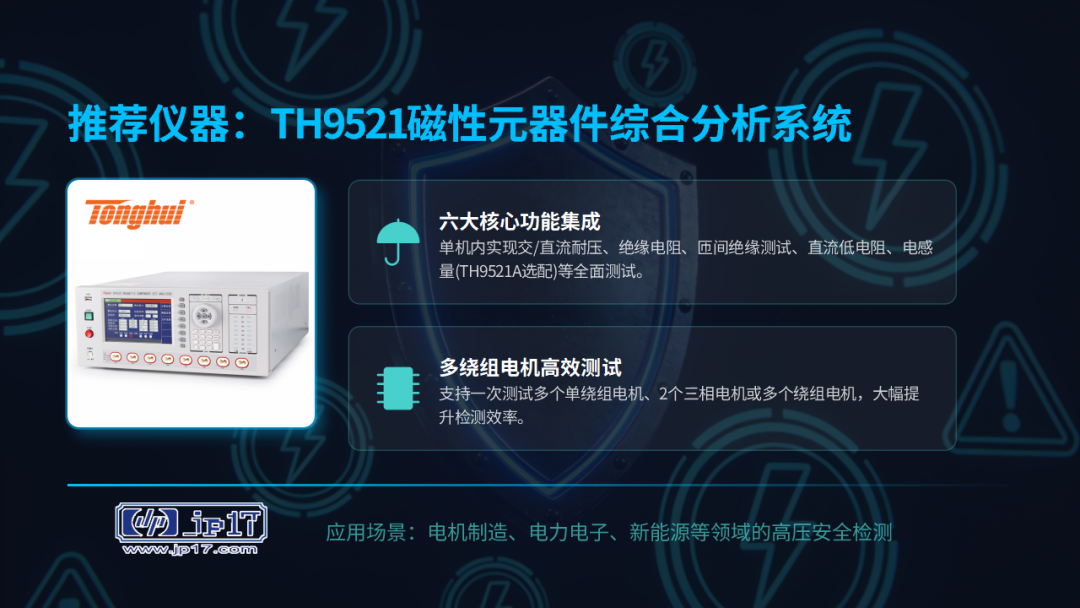

TH9521 集成化磁性元器件综合分析系统

·核心功能：单机实现交 / 直流耐压、绝缘电阻、匝间绝缘测试、直流低电阻、电感量（TH9521A 选配）六大功能

·测试效率：一次可测多个单绕组电机 / 2 个三相电机 / 多个绕组电机

·执行标准：ISO 21782.1-ISO 21782.7 系列标准

·适配场景：驱动电机系统匝间冲击耐压、工频耐压、各部位绝缘电阻全项测试配套解决方案：机柜式结构，模块化设计，支持定制测试工装，具备测试结果一体化数据库管理、报告自动生成功能

三、驱动功率测试类仪器（动力转换+ 工况模拟测试）

1. TH6600 系列可编程双向回馈式大功率直流电源

规格参数

·核心功能：3U 体积集成电源 + 负载双重功能，源模式输出电能，汇模式吸收电能并回馈电网

·能量回馈效率：93%

·功率规格：单机最大 15kW，1 主 15 从并机，16 台并机后最大功率 240kW

·物理设计：3U 标准、19 英寸宽，功率密度高

·测试功能：电机运行、车窗升降、天窗启合、浪涌模拟测试；发电机带载模拟、电机反电动势吸收测试

·核心特点：双向特性、支持多机并机、集成度高、适配电机全工况模拟

2. TH3400 系列多通道数字功率计（以 TH3444 为例）

核心规格参数

·测量量程：600V/20A

·通道配置：1/3/4 通道可选，支持同步源信号

·测量技术：准同步采样、等精度测量技术

·宽频输入：0.1Hz-100kHz

·系统配置：嵌入式操作系统

·测试功能：交流 / 直流输入测试，电机空载 / 带载状态下电压、电流、功率、谐波精准测试

·核心特点：多通道同步、测量精度高、宽频适配

3. TH7200 系列可编程交直流电源（以 TH7205 为例）

核心规格参数

·电路设计：线性放大设计

·输入输出：单相输入，支持交流、直流、交直流输出

·输出功率：500VA

·输出电压：0-300V

·设定频率：1Hz-1kHz

·测试功能：交流电机运行试验、功率测量，支持波形模拟

·核心特点：输出模式多样、波形可定制、适配不同工况电机测试

从工况模拟到指标检测，嘉品仪器 JP17 实现电机驱动功率全维度测试，为电机动力转换性能优化提供科学数据支撑。

新能源汽车产业的蓬勃发展，离不开电机技术的持续迭代，更需要精准、专业的测试技术保驾护航。嘉品仪器 JP17 始终以技术创新为核心，深耕新能源汽车电机测试领域，打造全链条、定制化的测试解决方案，以硬核检测技术赋能电机系统性能升级。

未来，嘉品仪器 JP17 将继续紧跟新能源汽车产业发展趋势，持续优化测试技术与设备，与行业伙伴携手同行，以专业的仪器仪表解决方案，助力新能源汽车产业实现更安全、更高效、更环保的发展，共启绿色出行新时代！
