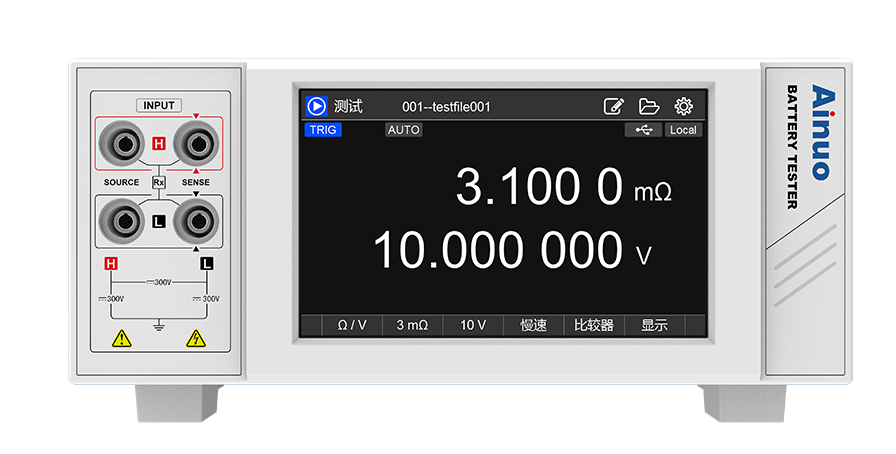

高精度电池测试仪 ANBTS7501H/ANBTS7503H
型号：ANBTS7501H/ANBTS7503H
用途场景
规格参数
【产品概述】

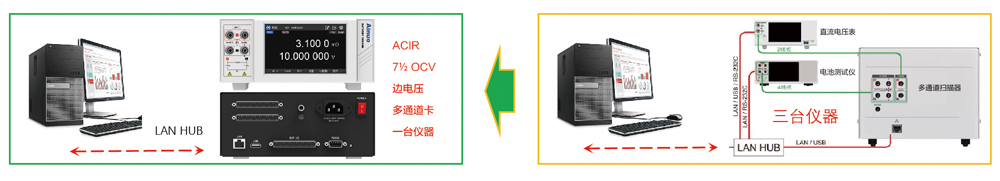

艾诺仪器ANBTS750xH系列高精度电池测试仪，集成了七位半电压表、交流内阻测试仪、和多通道扫描器(选配)三种仪器功能于一体，一站式满足锂电池老化分选、电池组上料、电池组下线、电池包下线等产过程中对交流内阻、开路电压、边电压的批量、综合、高效的测试需求。
【产品特点】
|
高精度： 内阻测试：7档测试、最高分辨率0.1uΩ、0.5%基本精度。 电压测试：7½位显示、10nV分辨率、20ppm基本精度。 |
|
|
高速度： 多种测量速度：快中慢速和自定义采样速度、平均次数。 自动切换扫描：自动完成内阻测试、电压测试、通道扫描。 一条控制指令：PC机只需要一条指令即完成全部扫描测试。 |
|
|

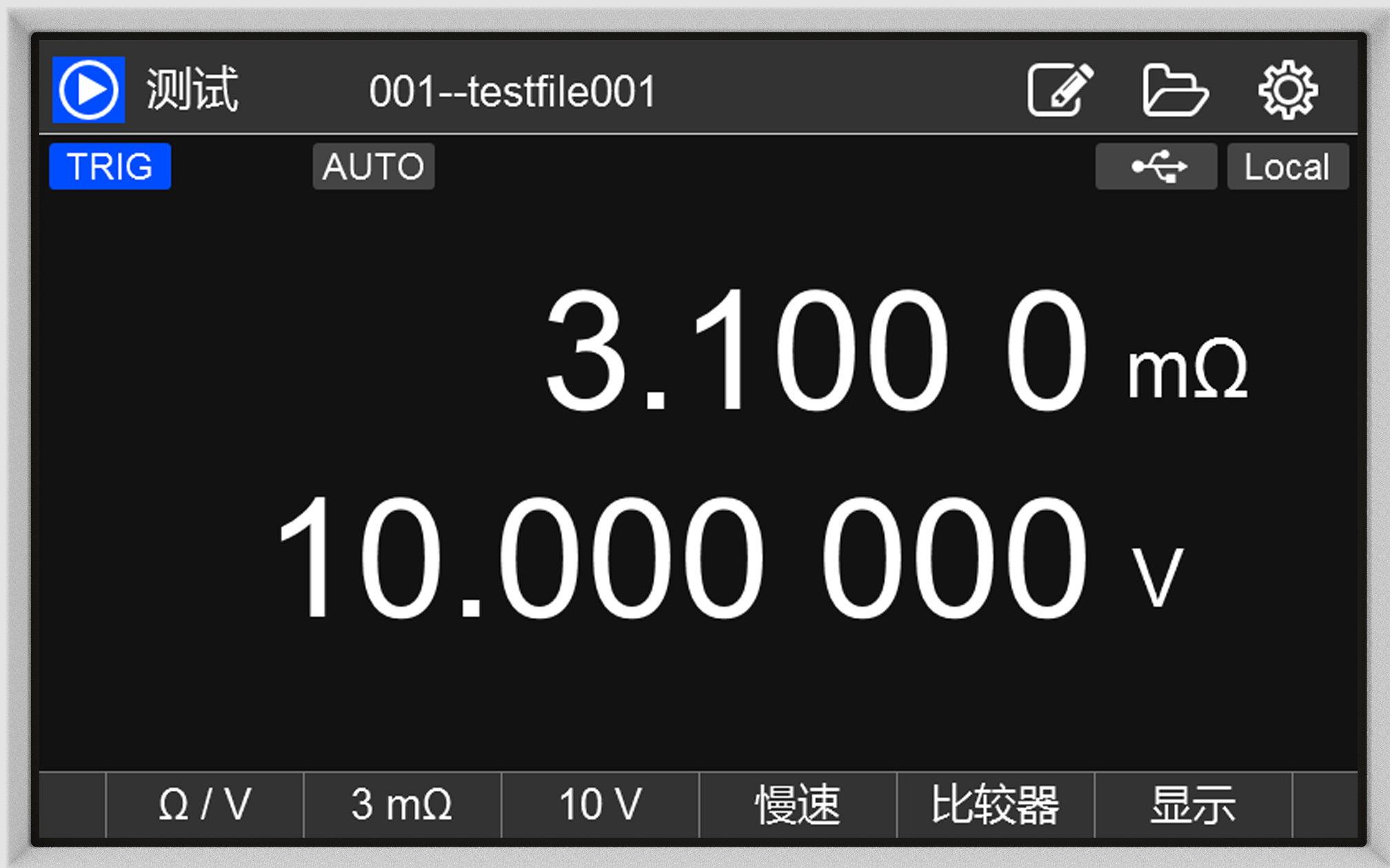

更便捷： 操作方便：5吋触屏+按键+视窗的人机交互，简捷易用。 兼容性好：LAN、RS232、I/O接口，指令兼容同类产品。 |
|
【应用】

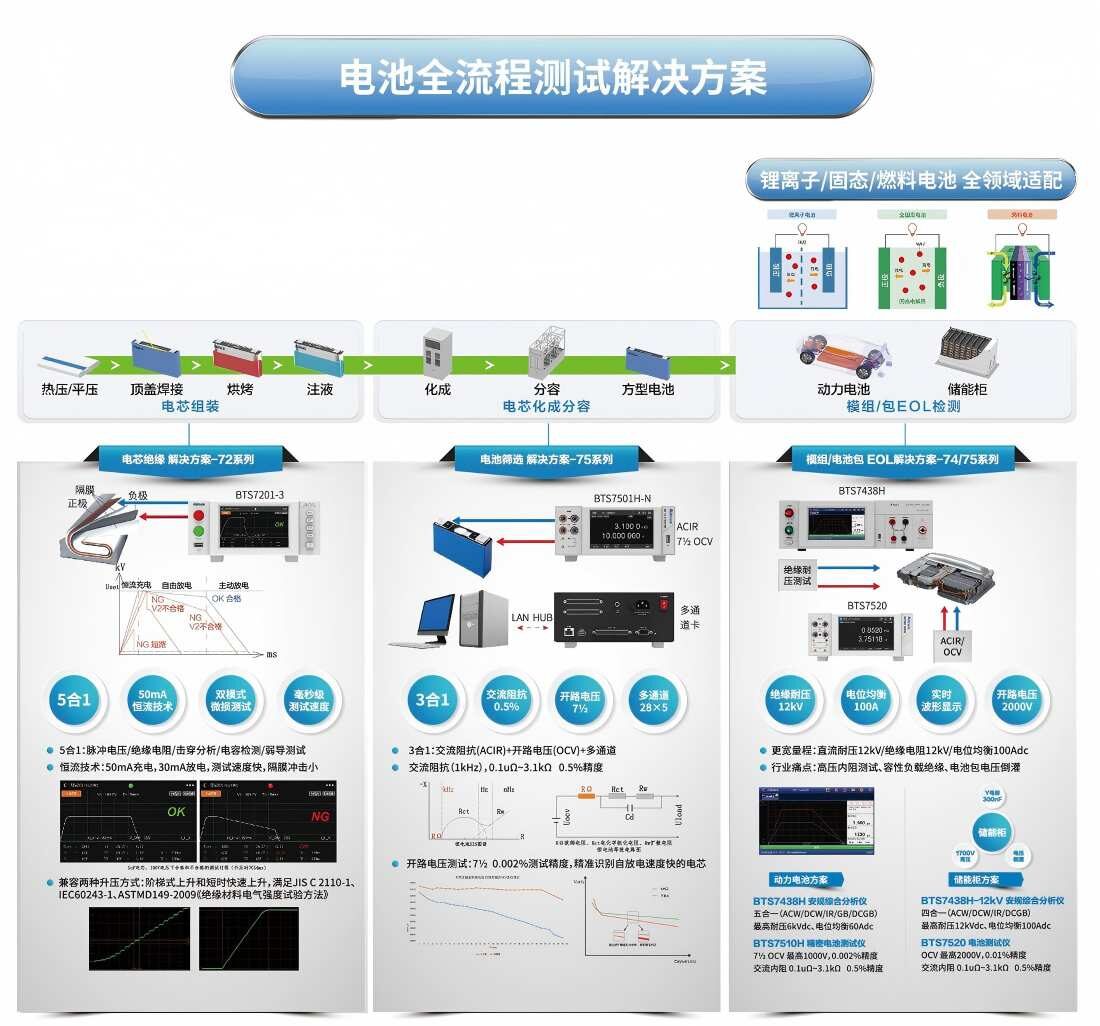

主要应用：满足锂电池老化分选、电池组上料、电池组下线、电池包下线等
满足锂电池老化分选、电池组上料、电池组下线、电池包下线等
【技术参数】
|
型号 |
ANBTS7501H |
ANBTS7503H |
|
功能配置 |
MAX100V、ACIR 30Ω |
MAX300V、ACIR 3kΩ |
|
内阻测量 |
||
|
测量方法 |
交流4端子法 |
|
|
电流频率 |
1kHz±0.2Hz |
|
|
测量电流 |
300mA、100mA、10mA、1mA |
100uA，10uA |
|
电阻量程 |
3mΩ、30mΩ、300mΩ、3Ω |
30Ω、300Ω、3000Ω |
|
最大示值 |
3.1000mΩ、31.000mΩ、310.00mΩ、3.1000Ω |
31.000Ω、310.00Ω、3100.0Ω |
|
电阻分辨率 |
0.1/0.01uΩ/、1uΩ、10uΩ、100uΩ |
1mΩ、10mΩ、100mΩ |
|
电阻精度 |
3mΩ(300mA):+(0.08%rdg+0.1μΩ); 3mΩ(100mA):+(0.08%rdg+0.5μΩ); 30mΩ(100mA):±(0.08%rdg+1μΩ); 300mΩ(10mA):+(0.08%rdg+10μΩ); 3Ω(1mA):+(0.10%rdg+100μΩ); 30Ω(100uA):±(0.15%rdg+1mΩ) 注:最大电流300mA，最小分辨力0.01uΩ |
0~300.00mΩ:+(0.2%rdg+20字) 300.01mΩ~3000Ω:+(0.5%rdg+5字) 注:最大电流100mA，最小分辨力0.1uQ |
|
电压测量 |
||
|
电压量程 |
100mV、1000mV、10V |
100V、300V |
|
显示最大值 |
+120.000 00mV、+1200.000 0mV、+12.000000V |
+120.000 00V、 +310.0000V |
|
电压分辨率 |
10nV、100nV、1uV |
10uV、100uV |
|
电压精度 |
+(0.0016%rd+2.5uV)、+(0.0012%rd+3.5uV)、+(0.0012%rd+12.5uV) |
+(0.003%rd+0.8mV)、 +(0.0026%rd+2mV) |
|
其他规格 |
||
|
其他功能 |

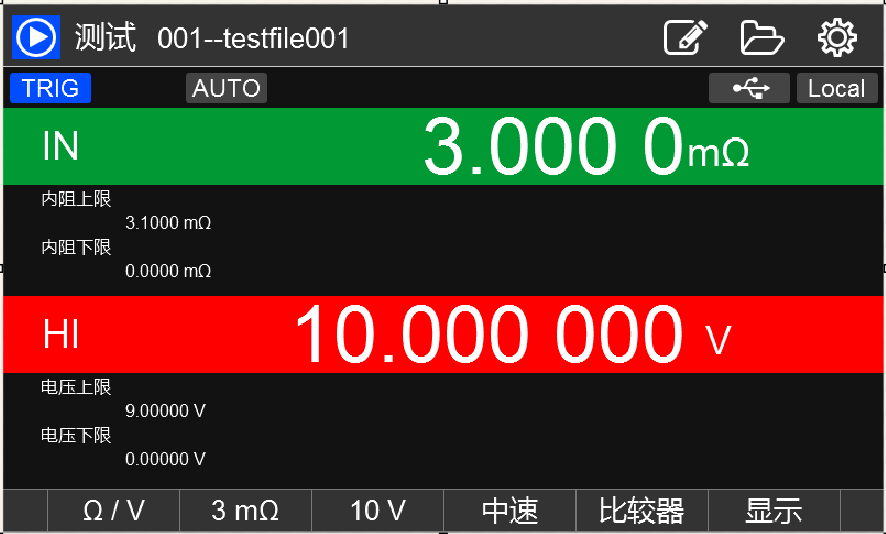

温度补偿、接触检测、比较器、速度选择、档位选择、功能选择、100组存储。多通道切换卡选配。 |
|
|
仪器接口 |
RS232、LAN、USB、I/O |
|
|
使用环境 |
使用环境：0℃-40℃、80%rh以下（无凝结）；精度保证环境：23℃±5℃、80%rh以下（无凝结） |
|
|
电源规格 |
AC220V±10%，50Hz/60Hz，100VA |
|
|
外形尺寸mm（W×H×D） |
213*89*360 |
213*89*400 |
