规格参数
【产品概述】

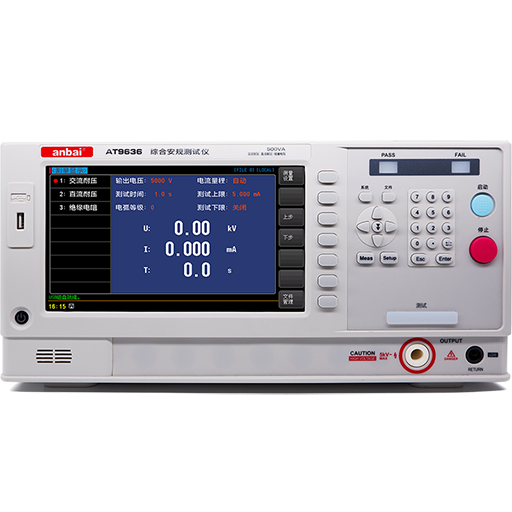

AT9636 电气安全性能综合分析仪是集电气强度（交/直流耐压）、绝缘电阻多项测试功能于一体的仪器，额定输出5kV100mA输出容量500VA，是各电器生产厂家和质检部门重要的检测设备。本系列测试仪以高速微处理器为控制核心， 能够实时测量被测体的各项安规参数， 4s 内完成三项测试， 特别能满足生产线对快速测试的要求。

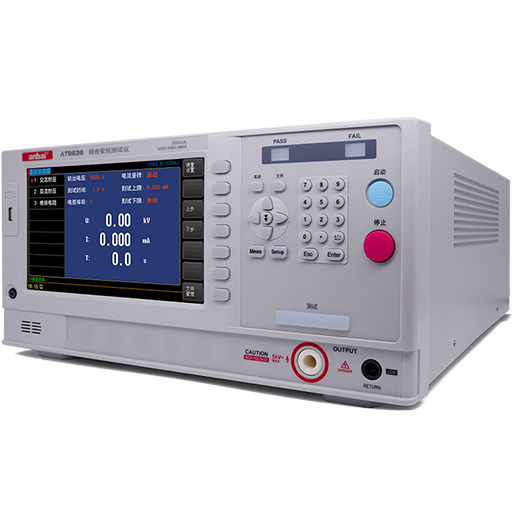

本系列测试仪采用9寸彩色液晶屏显示，能用各种实体按键以及数字键盘快速完成各种测试条件设置以及测试，操作简单；大屏幕显示能够在一个页面更加详细的显示测试信息与数据。
具有上下限智能判定功能，可以自动识别不良品，同时提供声光报警。
整机线路采用了多种抗干扰措施，抗干扰能力强。 高电压的无触点调节，同时具有硬件和软件保护，大大提高了仪器的可靠性。
自动过压、过流保护，使用更加安全
【特征】
- 交流耐压测试额定输出：5kVac/100mA
- 直流耐压测试额定输出：6kVdc/10mA
- 绝缘测试额定输出：2.5kVdc/9999MΩ
- 标配 RS232，Handler 自动化接口
- 电弧 ARC 侦测功能
- 10 寸 TFT-LCD 显示
【应用】
-
AT9636 电气安全性能综合分析仪是集电气强度（交/ 直流耐压）、绝缘电阻多项测试功能于一体的仪器，是各电器生产厂家和质检部门重要的检测设备
| 测试功能 | 交流耐压、直流耐压、绝缘电阻 |

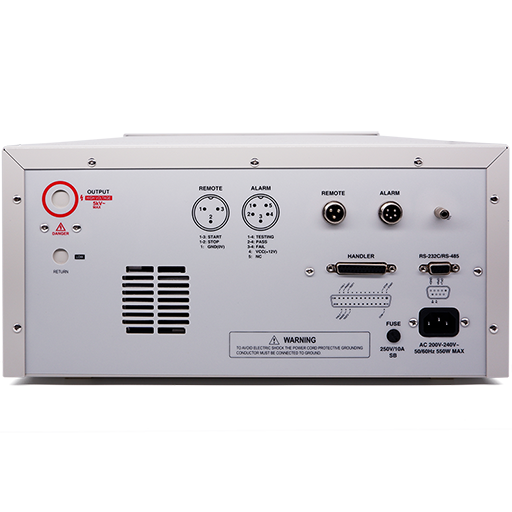

| 接口 | USB-HOST 、 RS232/RS485 、HANDLER 、报警灯接口、外部遥控接口 |
| 标准配置 | 5kV、100mA、500VA |
| 比较器 | 上下限智能判定功能，可以自动识别不良品，同时提供声光报警 |
| 保护功能 | 自动过压过流包含 |
| 其它功能 | 列表设置 放电功能 5寸真彩LCD+触摸屏 |
| 交流耐压 | ● |
| 额定输出 | AC 5.000kV/100mA |
| 实际输出功率 | 500VA |
| 输出电压 | 100~5000 V AC 分辨率：1V |
| 电压准确度 | 2% of reading + 5 digits |
| 电压调整率 | ±（2%×设置值+5V） |
| 电压平稳性 | ±（0.4%×设置值+1V） /分钟，空载、满载 |
| 输出波形失真 | 阻性负载：＜2% |
| 输出频率 | 50Hz或60Hz可选 |
| 短路电流 | ＞200mA |
| 电压测量 | 0.10 ~ 5.00kV 分辨率： 0.01kV |
| 电压测量准确度 | (1.5% of reading+1 counts) |
| 测量电流 | 0.000~3.500/3.00~100.00 mA 分辨率：0.001 / 0.01mA |
| 电流准确度 | 2%× 读数 + 5 个字 |
| 直流耐压 | ● |
| 额定输出 | DC 6kV/10mA |
| 实际输出功率 | 60VA， ≥90% |
| 输出电压 | 0.1kV-6.000kV DC 分辨率：1V |
| 电压准确度 | 2% of reading + 5 digits |
| 电压调整率 | ±(1.5%×读数值+1 个字) |
| 输出纹波 | <5%（6kV/1mA 阻性负载） |
| 电流测量 | 0.0~350.0/300~3500/3000~9999 μA/10mA 分辨率： 0.1/1/10μA/0.01mA |
| 电流准确度 | 2% of reading +5 字 |
| 绝缘电阻 | ● |
| 额定输出 | DC 2.5kV/9999MΩ |
| 输出电压 | 100~2500V DC 分辨率：1V |
| 电压准确度 | 2%x 设置值 + 5V |
| 跌落电压 | >90%，跌落电阻 10MΩ（1% x 量程） |
| 测量范围 | 1MΩ-9999MΩ，分辨率1MΩ |
| 电阻准确度 | 范围：（1 ~9999） MΩ，分辨力： 1MΩ 判定误差：（100-499） V， 1~1000,±(8%×读数值+2 个字) 1000~2000,±(12%×读数值+2 个字) （500-2500V）， 1~199,±(2%×读数值+2 个字)， 200~999, ± (5%×读数值+2 个字) 1000~9999, ± (15%×设定值+2 个字 |
| 电源要求 | 198V~242V AC 50/60Hz |
| 尺寸与重量 | 400(宽)x200(高)x503.5(深) 20kg |
| 附件 | ATL900E耐压测试线 ATL108 通讯线 ATL900E-1 高压测试棒 |
