用途场景
规格参数
产品概述

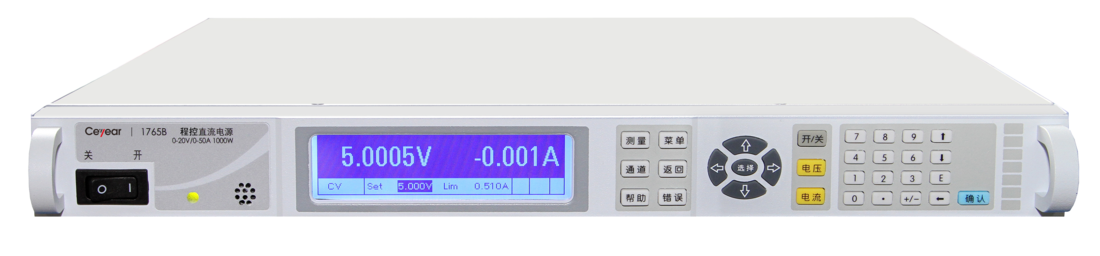

1765系列程控直流电源主要用于储能设备系统的测量分析和自动测试系统的加电测试。作为一种双象限直流电源，将电源输出和功率吸收的功能完全集成到单一系统中，可实现电源与负载功能的无缝转换，解决双向能源系统和器件的跨象限快速充放电的测试难题；作为一种高性能电源系统，可为系统测试提供高精度、低噪声的电源供电，满足高速、复杂的自动测试需求。
1765程控直流电源共含有5种高性能电源整机和1种功率耗散器，具有高达80V、100A和1000W的双象限电流输出和吸收能力。电源具备出色的速度、精度和高级编程能力，同时具备多种保护和快速编程能力，可以提升系统开发的便捷性，并显著降低测试风险.。电源具有先进的测量性能，可进行精确的电压、电流、功率、电量和能量测量，是双向和再生能源系统和器件在研制、生产、检验和维护等阶段必备的仪器。
功能特点
主要特点
本地/远地检测
选用本地检测，电源的反馈取自输出连接器上的输出端子，这种方法忽略了负载线压降的损失，限制了电源的调整能力，负载引线越长、电阻越大，终端负载调整能力就越差，适用于对负载调整率要求不高的场合。选用远地检测，电源的反馈直接取自负载，电源电压的输出自动补偿负载引线的影响，使负载上的电压保持不变。
本地检测和远地检测连接见示意图。
说明：
1）选用远地检测时，如果负载电压为额定值，电源实际输出电压可能会超出其最大输出范围，从而导致保护电路动作或者出现输出失调状态。
2）选用远地检测时，通过检测线在电源输出上拾取的噪声将影响负载调整率。为尽量减小噪声影响，应使用屏蔽双绞线将电源的检测线接到负载的电压检测端，屏蔽层的一端接至电源输出连接器的接地端子上，另一端悬空。(不要使用屏蔽层作为检测线！)
并联输出
采用两台或多台电源并联可拓展电流输出范围。电源不需使用电流共享功能就可以并联运行，但是输出电流无法平均共享，并且可能无法在所有电源上保持运行恒压模式，因而建议使用电流共享方式并联。下图显示了3个电源采用电流共享并联的连接方法。
串联输出
采用两台或多台电源串联可拓展电压输出范围。但应注意负载电流不应超过每台电源电流输出范围。下图显示了两个电源串联的连接方法。
当电源串联时，请勿使用功率耗散器。如果电源用于输入电流，则不允许串联连接！
典型应用
用于电池快速无缝充放电的测试应用
电池是现代电子工具的重要部件，应用范围广阔，但它也有缺陷：不能像超级电容器那样快速充电，性能会随时间而降低。所以说电池快充技术的发展是势在必行的。在这之中，电池的快速无缝充放电是一大重点。随着电池技术的不断进步，电池的应用领域也越来越广泛，如消费类电子、工业电动工具、电动汽车等。卫星、混合动力电动汽车(HEV)、不间断电源(UPS)、绿色能源、以及大功率电池系统，它们依赖于双向的、可再生的能源系统和器件储蓄能量，并且在需要的时候，它们又能提供持续的供电。这些系统和器件包括:充电式电池组，超级电容器，电动机-发电机系统，双向DC/DC转换器，电池管理系统(BMS)，制动能源回收系统。在实际的应用中，电池的一个重要的性能就是充放电切换的速度，能不能无缝切换充放电已经成为了一个电池是否功能强大的一个重要指标。
