产品概述
6938 地面仪表着陆设备信号模拟器能够模拟输出仪表着陆地面台站向空中发播的航向信标信号、下滑信标信号、指点信标信号、莫尔斯码信号，具有全波道信号模拟、高DDM分辨率等特点。6938 地面仪表着陆设备信号模拟器硬件基于3U 4槽PXIe结构的矢量信号发生器，软件采用动态重构的方式实现，具有体积小、重量轻、形式灵活等特点，适合搭配不同功能的PXIe模块进行综合测试集成。
地面仪表着陆设备信号模拟器是仪表着陆机载接收机在研制、生产和维修过程中必不可少的一种专用测试设备，可用于对仪表着陆机载接收机进行定性和定量测试，也可用于无线电导航设备综合测试系统集成。
主要特点
全波道信号模拟
完整的仪表着陆信号模拟：航向信标信号、下滑信标信号、指点信标信号、莫尔斯码信号
高DDM分辨率0.001
支持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成
功能特点
完整的仪表着陆信号模拟

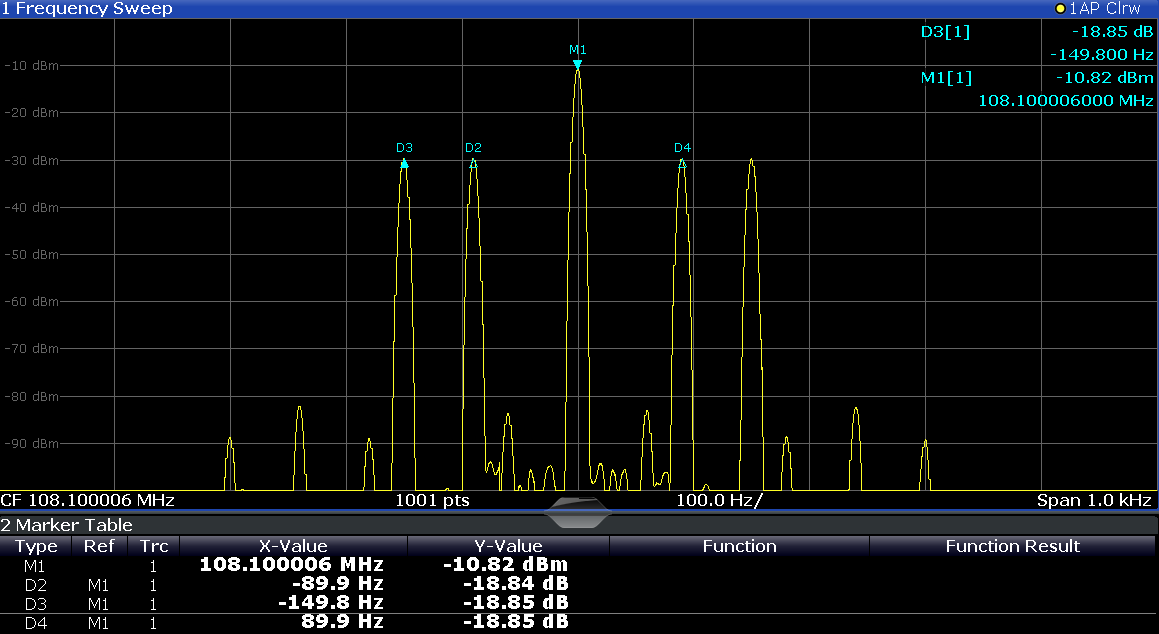

航向信标输出频谱
完整的仪表着陆信号模拟

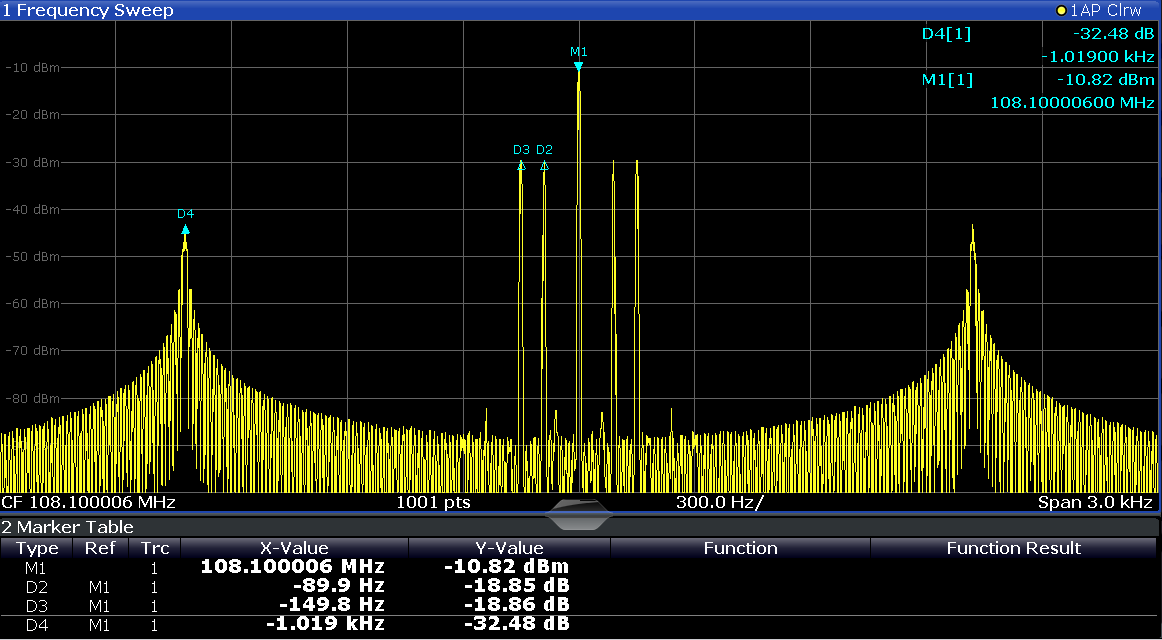

航向信标莫尔斯码输出频谱
完整的仪表着陆信号模拟

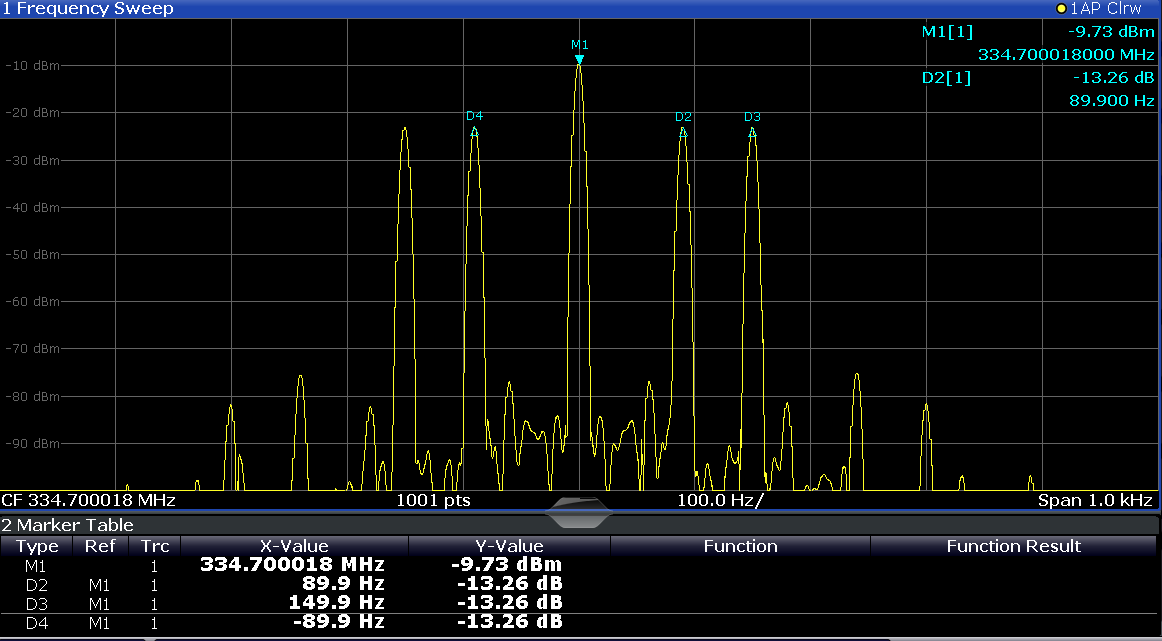

下滑信标输出频谱
典型应用
机载近程导航与着陆设备综合测试系统集成
6938 地面仪表着陆设备信号模拟器与其它导航设备信号模拟器集成为机载近程导航与着陆设备综合测试系统，可提供全信道测试、多种工作模式测试、航向信号模拟、下滑信号模拟及指点信标模拟等功能，可广泛应用于机载仪表着陆及塔康和精密测距设备的科研、生产、试验、维修保障全过程。
技术指标
型号 | 6938 |
航向频率范围 | 108 MHz~112 MHz |
频率稳定度 | ±1.0ppm |
航向信道数目 | 40个 |
航向相邻信道间隔 | 50 kHz |
航向面模拟范围 | -0.4DDM~+0.4DDM |
航向调制度范围 | 0~40% |
航向调制频率 | 90 Hz±3Hz，150 Hz±5Hz |
航向识别信号频率 | 1020Hz±50Hz |
下滑信标频率范围 | 329 MHz~335 MHz |
下滑信标信道数目 | 40个 |
下滑信标信道间隔 | 150 kHz |
下滑调制度范围 | 0~90% |
下滑调制频率 | 90 Hz±3Hz，150 Hz±5Hz |
下滑面模拟范围 | 0DDM~0.8DDM |
输出功率范围 | -100dBm~0dBm |
输出功率准确度 | ±2.0 dB |
指点信标频率 | 75 MHz |
指点信标方式 | 外、中、内 |
结构形式 | 3U，4槽PXIe模块 |
外形尺寸 | 宽×高×深：（81.4±0.5）mm×（130.5±2.0）mm×（211.0±2.0）mm |
重量 | ≤2.0kg |
工作温度 | 0℃～+50℃ |
贮存温度 | -40℃～+70℃ |
供电方式 | PXIe机箱供电 |
功耗 | ≤80W |
测试端口 | 信号输出：SMA（阴） |
其他接口 | 10MHz输入：SMB（阳） 10MHz输出：SMB（阳） 100MHz输出：SMB（阳） 800MHz输出：SMB（阳） 本振输出：SMA（阴） 参考输入：MMPX（阴） 参考输出：MMPX（阴） 触发：MMPX（阴） IQ输出（4个）：MMPX（阴） 调制输出：SMA（阴） 本振输入：SMA（阴） IQ输入（4个）：SMB（阳） 调制输入：SMA（阴） 混频输入：SMA（阴） 脉冲输入：SMB（阳） 脉冲输出：SMB（阳） |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 6938 | 地面仪表着陆设备信号模拟器 |
