用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 61500 Series | 进阶可编程交流电源 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61501 | 可编程交流电源供应器 0-300V/15-1KHz/500VA, 1ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61502 | 可编程交流电源供应器 0-300V/15-1KHz/1kVA, 1ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61503 | 可编程交流电源供应器 0-300V/15-1KHz/1.5kVA, 1ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61504 | 可编程交流电源供应器 0-300V/15-1KHz/2kVA, 1ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61505 | 可编程交流电源供应器 0-300V/15-1KHz/4kVA, 1ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61507 | 可编程交流电源供应器 0-350V/15-2KHz/3kVA, 1ø or 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61508 | 可编程交流电源供应器 0-350V/15-2KHz/4.5kVA, 1ø or 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61509 | 可编程交流电源供应器 0-350V/15-2KHz/6kVA, 1ø or 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61511 | 可编程交流电源供应器 0-300V/15-1.5kHz/12kVA, 1ø or 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61512 | 可编程交流电源供应器 0-300V/15-1.5kHz/18kVA, 1ø or 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615001 | 控制介面卡 (含外部类比电压参考输入、RS-232介面、GPIB介面)，适用61501~61505机种 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615002 | 控制介面板 (含LAN介面、USB介面)，适用61500/61600/61700系列 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615003 | 交流电压转换器，适用61500/61600系列 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615007 | 电脑图形化操作介面Softpanel，适用61500/61600系列 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615008 | 直流电压杂讯滤波器 (Max Input Current 16A)，适用61500/61600系列 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615103 | 18kVA并联专用机 (1ø or 3ø)，适用61511/61512/61611/61612机种 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615104 | 两台并联专用输入输出端子台组合，适用61511/61512/61611/61612/A615103机种 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615105 | 三台并联专用输入输出端子台组合，适用61511/61512/61611/61612/A615103机种 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615106 | 逆灌电流保护器，适用61511/61512/61611/61612机种 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| B615000 | 5kHz输出频率选购配件，适用61507/61508/61509机种 (工厂出货前安装) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色

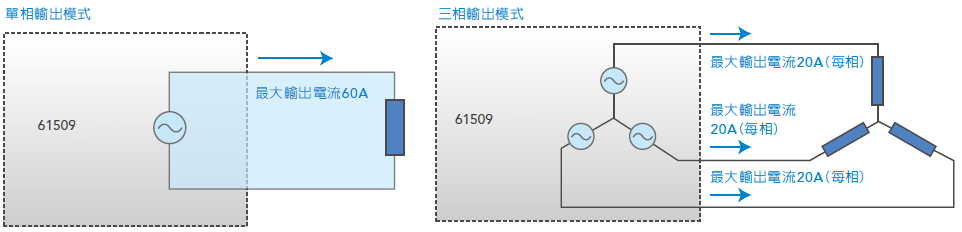

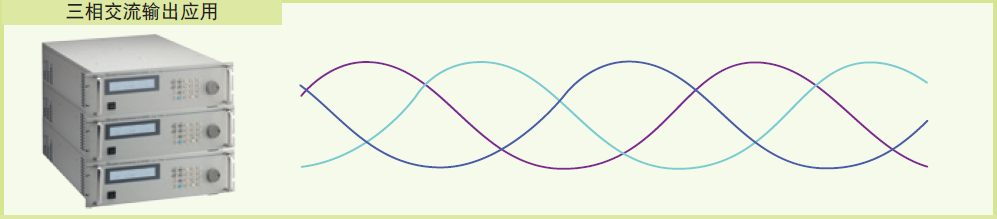

- 可选择单相或三相交流输出

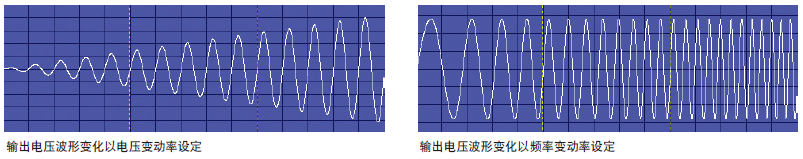

- 可设定电压和频率的输出变动率
- 可设定电压和电流的输出限制
- 高电流波峰因素，适用于浪涌电流测试
- 可设定电压波形启动及关闭的相位角
- 输出电压变化的同步TTL信号
- LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟
- 电压暂降、短时中断和电压变化模拟
- 谐波和间谐波的失真波形合成
- 参数量测功能包括个阶电流谐波成份
- 可程式化类比介面
- 数位介面 : GPIB、RS-232、USB和Ethernet

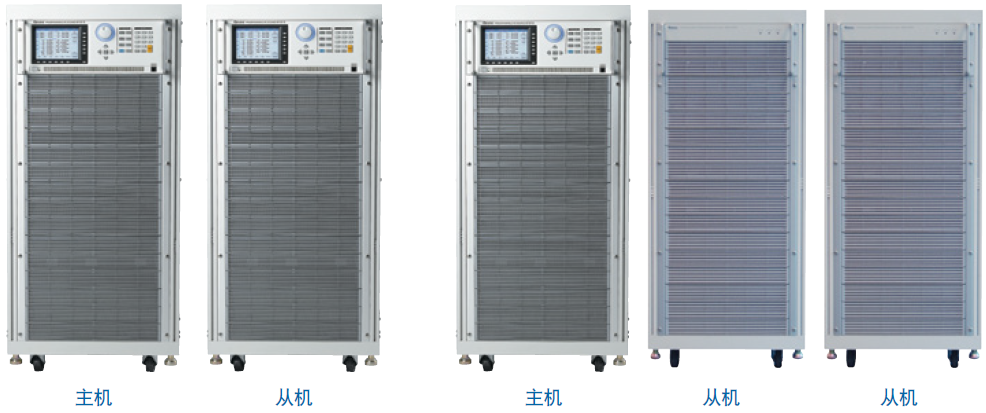

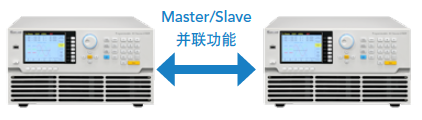

- 透过并联输出模式可提供更高的输出功率
- 可编程输出阻抗

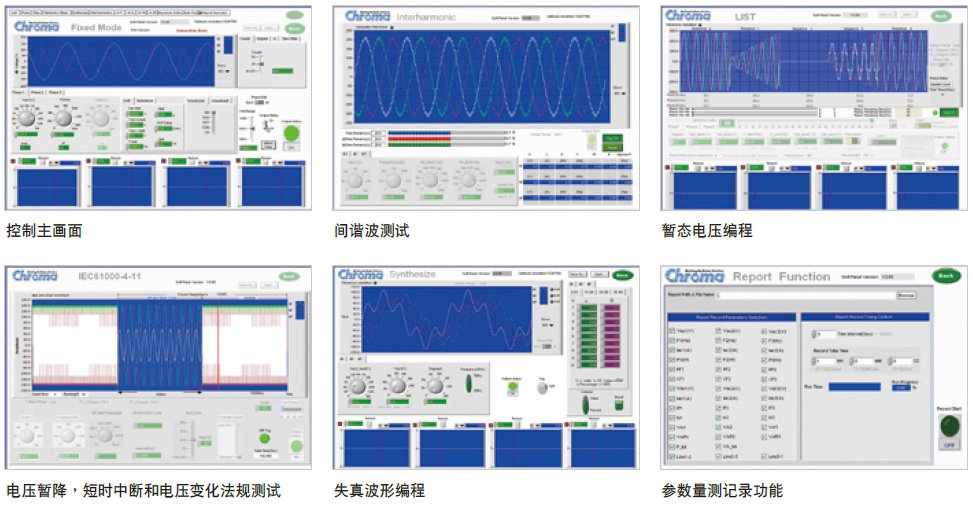

➥ 电脑图形化操作介面 Softpanel
产品介绍
型号规格
| 系列机种 | 61501/ 61502/ 61503/ 61504/ 61505 | 61507/ 61508/ 61509 | 61511/ 61512 |
|---|---|---|---|
| 功率规格 | 500VA/ 1kVA/ 1.5kVA/ 2kVA/ 4kVA | 3kVA/ 4.5kVA/ 6kVA | 12kVA/ 18kVA |
| 输出模式 | 单相 | 单相 或 三相 | 单相 或 三相 |
| 电压规格 | 0~150V/ 0~300V/ Auto | 0~175V/ 0~350V/ Auto | 0~150V/ 0~300V/ Auto |

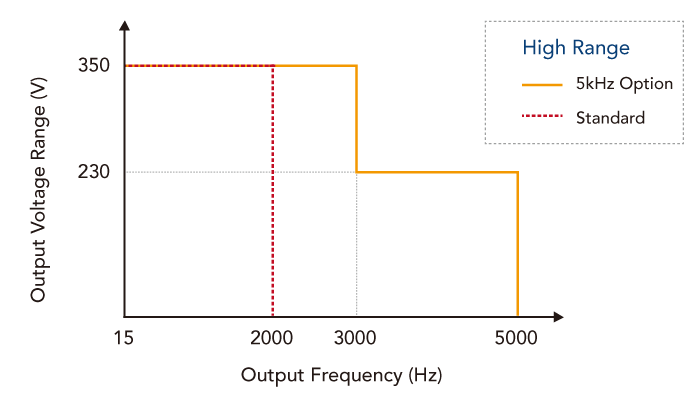

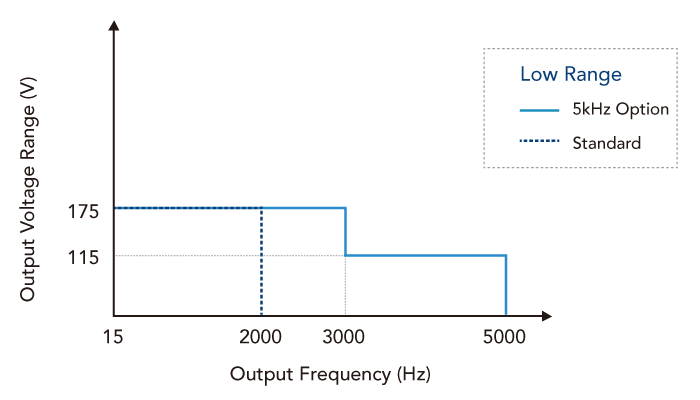

| 频率 | DC. 15Hz~1kHz | DC. 15Hz~2kHz (5kHz 选购配件) | DC. 15Hz~1.5kHz |
| 并联能力 | 无 | 5台 (最大30kVA) | 5台 (最大90kVA) |
| 产品手册 | 下载 | 下载 | 下载 |
产品简介

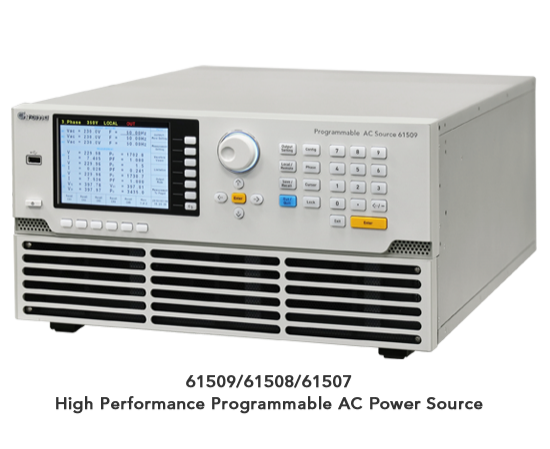

全球市场目前对输入交流电的测试要求是要能模拟更大范围的电源变动，即需要更先进且高效能的交流电源供应器。 Chroma 61500系列可编程交流电源供应器为满足市场需求的解决方案，可提供模拟各种正常或异常的交流电输入情况，并对测试中的产品做重要参数的量测。这些功能特点让61500系列产品适合于商用、电力电子、航空电子等领域，研发及品保单位的规格验证到实验室测试，以及工厂生产线等测试应用。

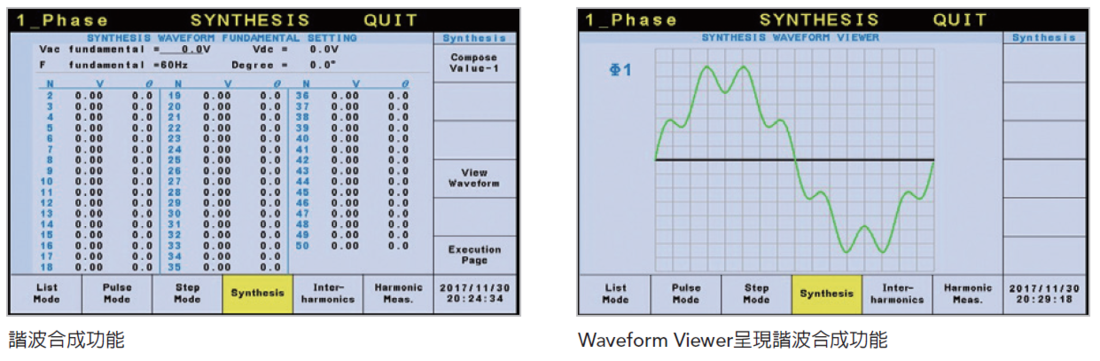

Chroma 61500系列产品透过PWM高频开关切换技术，所有型号机种都可输出非常纯净的正弦波，可在50Hz/60Hz满载输出下低于0.3%总谐波失真率；此外还能提供精密的测量功能，例如RMS电压、RMS电流、实功率、功率因素、电流波峰因素等；而透过先进的DSP技术实现LIST、PULSE和STEP编辑功能，可轻易地模拟交流电源扰动(PLD)之测试；61500系列亦可让使用者组合不同的谐波分量来合成各种谐波和失真波形，藉由此先进功能，使用者可以在基本波之外，编程另一电压做频率变化扫描，以找出待测物的谐振点并提供更深入的分析结果。
在模拟实际波形部分，Chroma 61500系列提供外部讯号输入功能，用来放大任意信号发生器所产生之类比讯号，因此使用者可透过此功能来复制在该场所中观察到的任意特殊波形；此外简易的人机介面可让使用者透过LCD显示器及操作介面快速地了解各型号交流电源之各项功能。或是透过介面如GPIB(IEEE488.2)、RS-232、USB及Ethernet来进行远端控制。
多功能量测

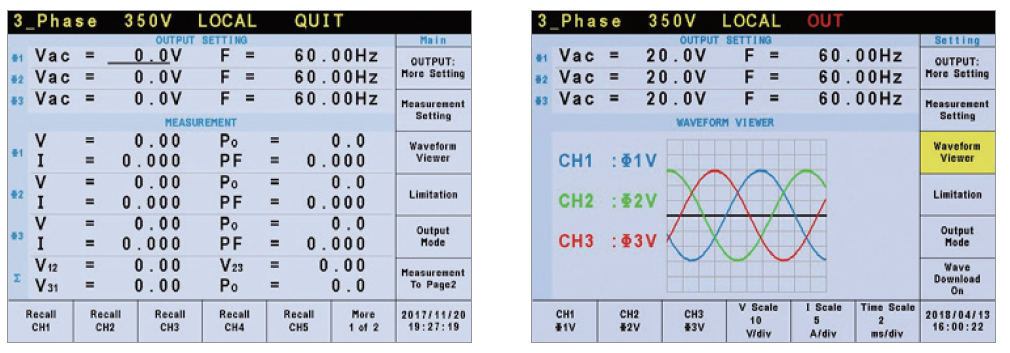

Chroma 61500系列可编程交流电源供应器内建16bit的类比/数位转换器的量测线路，搭配快速运算的韧体，可提供量测各种参数，包括真实的RMS电压、RMS电流、实功率、功率因素、VA (视在功率)、峰值电流、波峰因素等；而透过先进的DSP技术，Chroma 61500系列产品能测量输出的总谐波失真(THD)及多阶电流谐波成份数值，并可透过屏幕以Waveform Viewer功能直接显示输出电压及电流波形。
输入电源干扰模拟

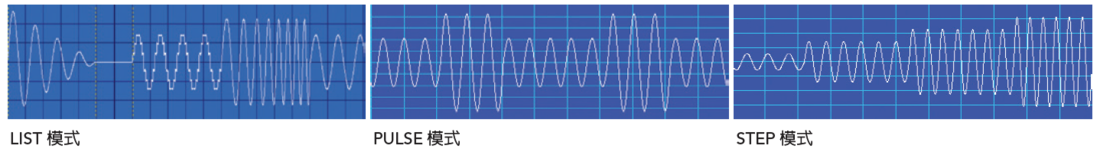

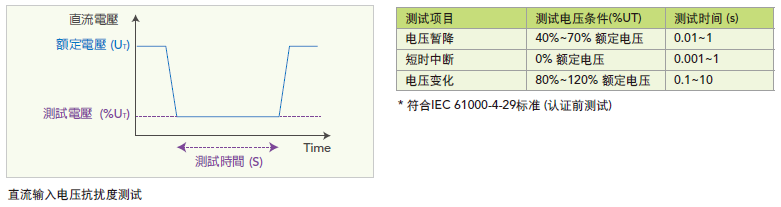

除了能提供稳定的输出电压和频率，Chroma 61500系列产品还提供了强大的功能来模拟各种输入电源干扰情况。其中STEP和PULSE模式提供简单且方便的方法，来执行单步或连续的电压变动，可由一个内部或外部的事件来触发动作。此功能常用来模拟电源干扰，例如:周期瞬降、瞬间高压、电压渐降等。 LIST模式更扩大波形编辑功能以符合更复杂的测试电压波形，LIST模式主要以100个序列可分别设定开始与结束的状态组成，编辑波形成份可包含AC和DC，这样几乎可组成所有想要的信号波形。运用这些波形模式，Chroma 61500系列产品能模拟各种的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11(认证前测试)和IEC61000-4-13、IEC 61000-4- 14、IEC 61000-4-28的法规测试。
