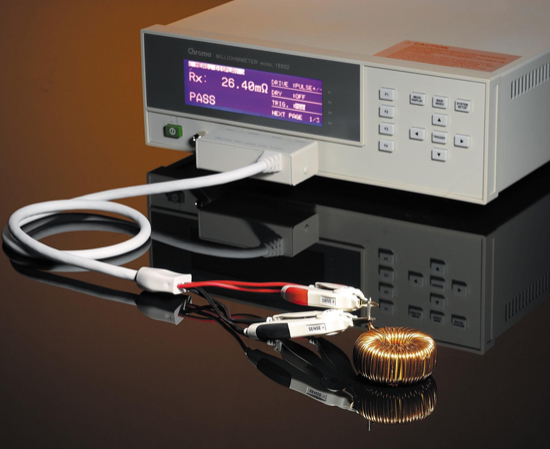

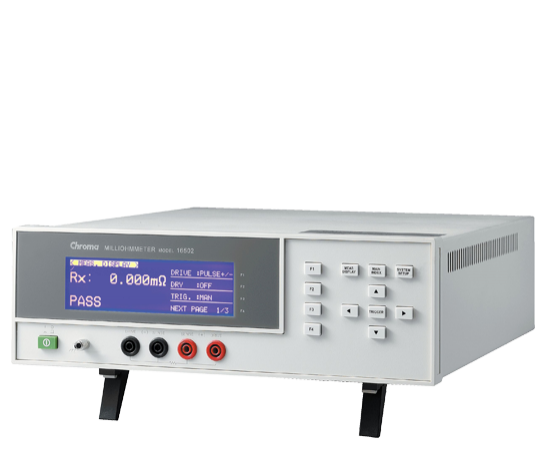

毫欧姆表 Model 16502

Chroma 16502是数字式毫欧姆表，不仅具有0.05%基本准确度，并提供量测范围0.001mΩ - 1.9999MΩ，且量测时间最快可达65ms，应用于自动化生产、品管进出料品检验及提供研发单位使用。

16502毫欧姆表因应不同的量测需求，提供多种量测信号与Dry Circuit模式。 Pulse量测信号可扣除热电效应对微小电阻量测造成的误差；DC量测信号可满足快速量测的需求；Dry Circuit模式可应用于开路电压必须低于20mV之接触电阻量测。因此，16502可应用于各式各样电感性组件、线材、开关组件（Connector、Relay接点等）及导电材料之微小直流电阻之精密测量。

16502提供温度补偿功能，可推算待测物于特定温度下的电阻值。由于电阻值会随温度变化，温度补偿功能利用已知温度的量测电阻值和待测物温度系数，将电阻值补偿为特定温度的数值。

16502提供温度转换功能，适用于马达和线圈的温度特性评估。通常无法在马达停止时量测马达或线圈的内部温度，温度转换功能利用量测电阻值推算待测物温度，有助于马达和线圈的内部温度特性评估。

16502采用4线量测方式，可确保量测的准确度，并具备归零的功能，可扣除测在线残余阻抗造成的量测误差，同时提供绝对值或百分比计算的比较与筛选功能，提升量测效率与应用弹性。16502标准配备RS232接口，并可选配GPIB与Handler接口，具备高速且稳定的量测性能，适用于生产在线组件特性评估，以及桌上型毫欧级电阻量测等多样化应用。

功能特色量测信号模式四线量测温度补偿功能温度转换功能量测应用

功能特色

功能	介绍
Dry Circuit功能	Dry Circuit功能可限制开路电压及输出电流，以避免量测开关、Relay接点和Connector等待测物接触电阻时，损毁接触面。16502毫欧姆表的Dry Circuit模式开启后，限制开路电压低于20mV，输出电流低于100mA，符合IEC 60512-2-1的量测方式。

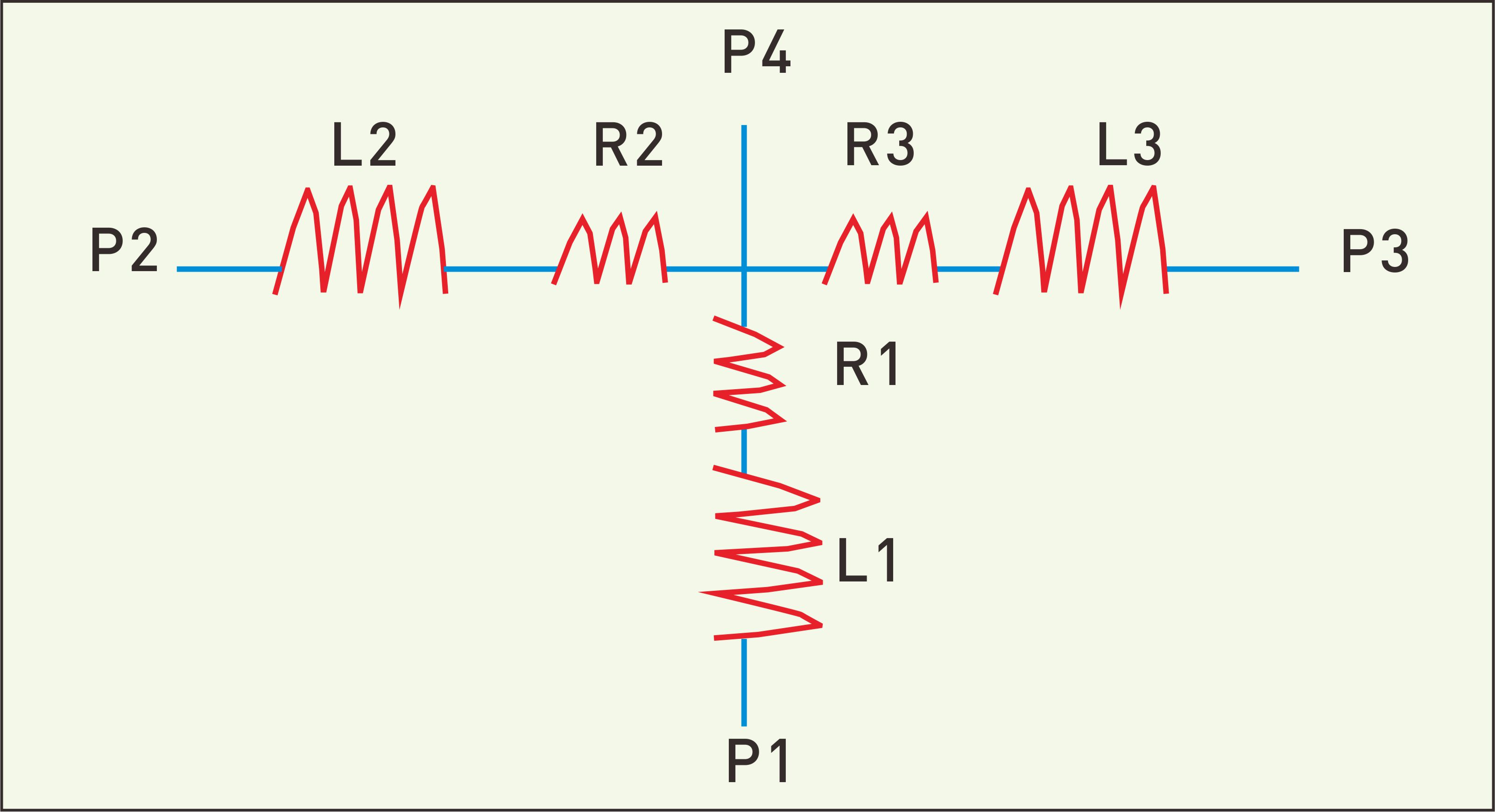

电阻扫描功能	4信道电阻扫描与平衡检查功能可应用于风扇马达的电阻值量测（需选购A165017 4通道电阻扫瞄器）。风扇马达的各个线圈电阻值必须相互平衡，以避免运作时产生异常声响，因此线圈平衡测试在风扇马达生产过程中是必要的。16502毫欧姆表搭配选购的A165017 4通道电阻扫描仪，可提供电阻扫描的测试功能，适合搭配温度补偿功能以提高量测准确度。 ▲ 风扇马达等效电路
比较（Compare）与筛选（Bin-Sorting）功能	比较或筛选功能开启后，可根据测试需求设定上、下限值，提供绝对值和百分比两种设定方式，并可藉由显示和警告声判断量测结果，同时具备Handler、RS-232和GPIB接口输出功能。

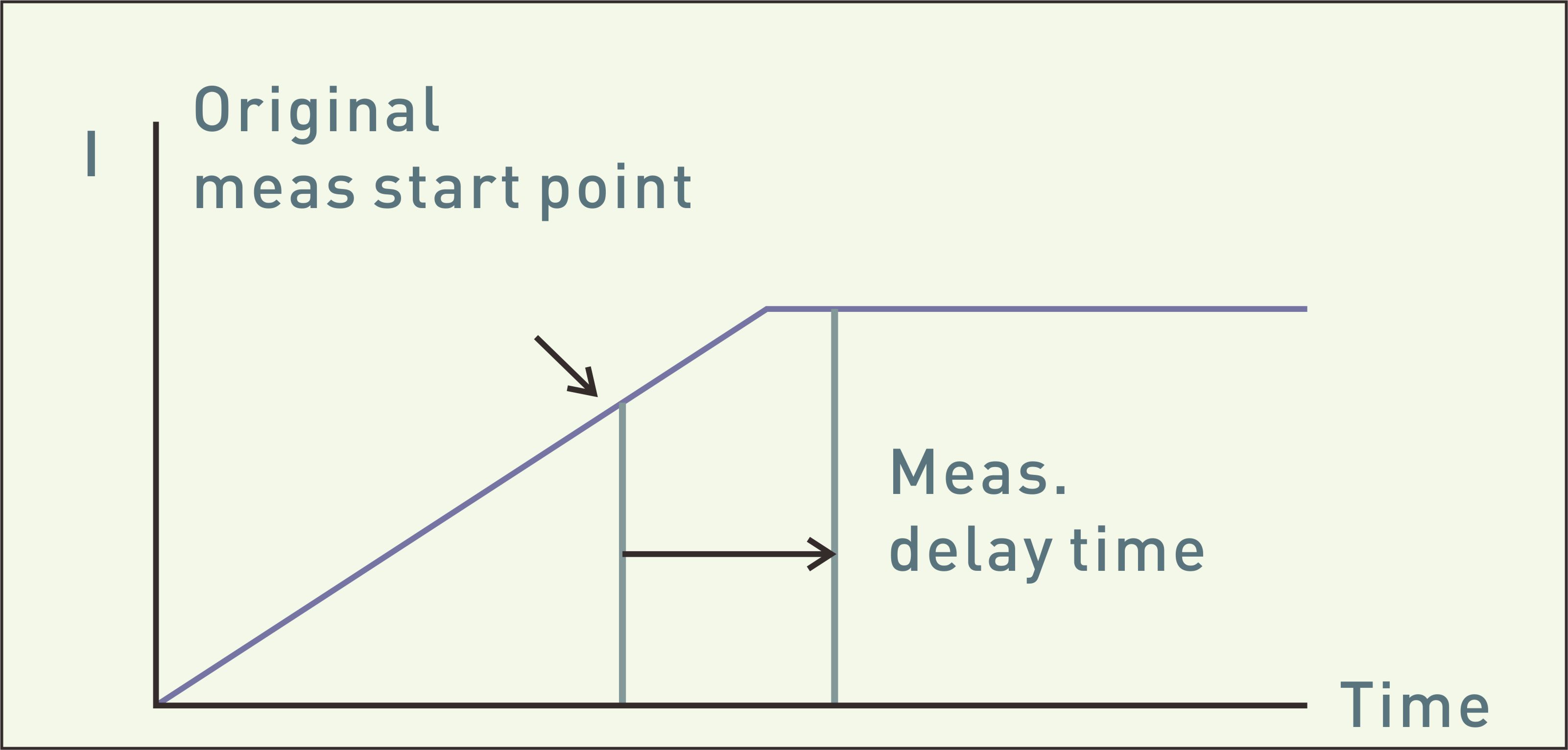

量测延迟功能	从量测信号输出到量测值取样间的时间延迟功能，在测试一些高感量组件时，必须调整量测延迟的时间，等到测试电流稳定后才开始量测，提升相对量测稳定度。 ▲ 量测延迟功能
触发延迟功能	从触发信号输入到量测信号输出间的时间延迟功能，通常应用于自动化设备动作时间调整的延迟时间。从触发信号输入到量测信号输出间的时间延迟功能，通常应用于自动化设备动作时间调整的延迟时间。
归零功能	归零功能可以扣除由外部测线漏电流和内部电路所造成的量测误差。
取样平均功能	可以藉由取样平均功能来减少量测值在显示上的不稳定性，显示值会是一段时间内的平均值，可搭配量测速度设定以取得准确度与量测速度间的平衡。
电源噪声滤波器	微弱电流的量测容易受到电源噪声的干扰，16502使用先进的电源噪声滤波技术，根据选择的电源输入频率过滤噪声以获得准确的量测值。

量测信号模式

模式	介绍
DC+ DC-	提供单一位准的DC测试电流输出，量测速度可达到65ms，适合应用于自动化生产在线的待测物快速量测。

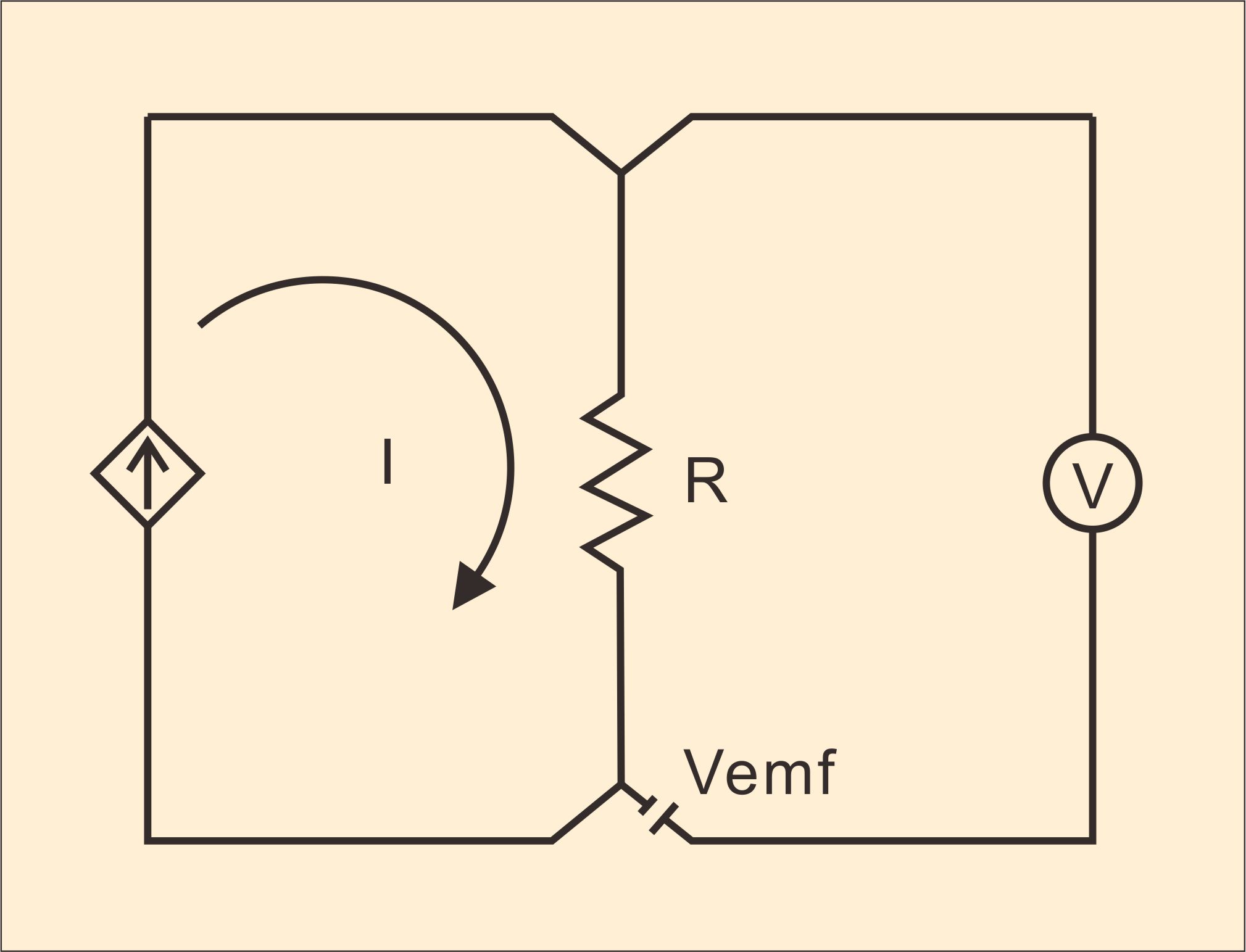

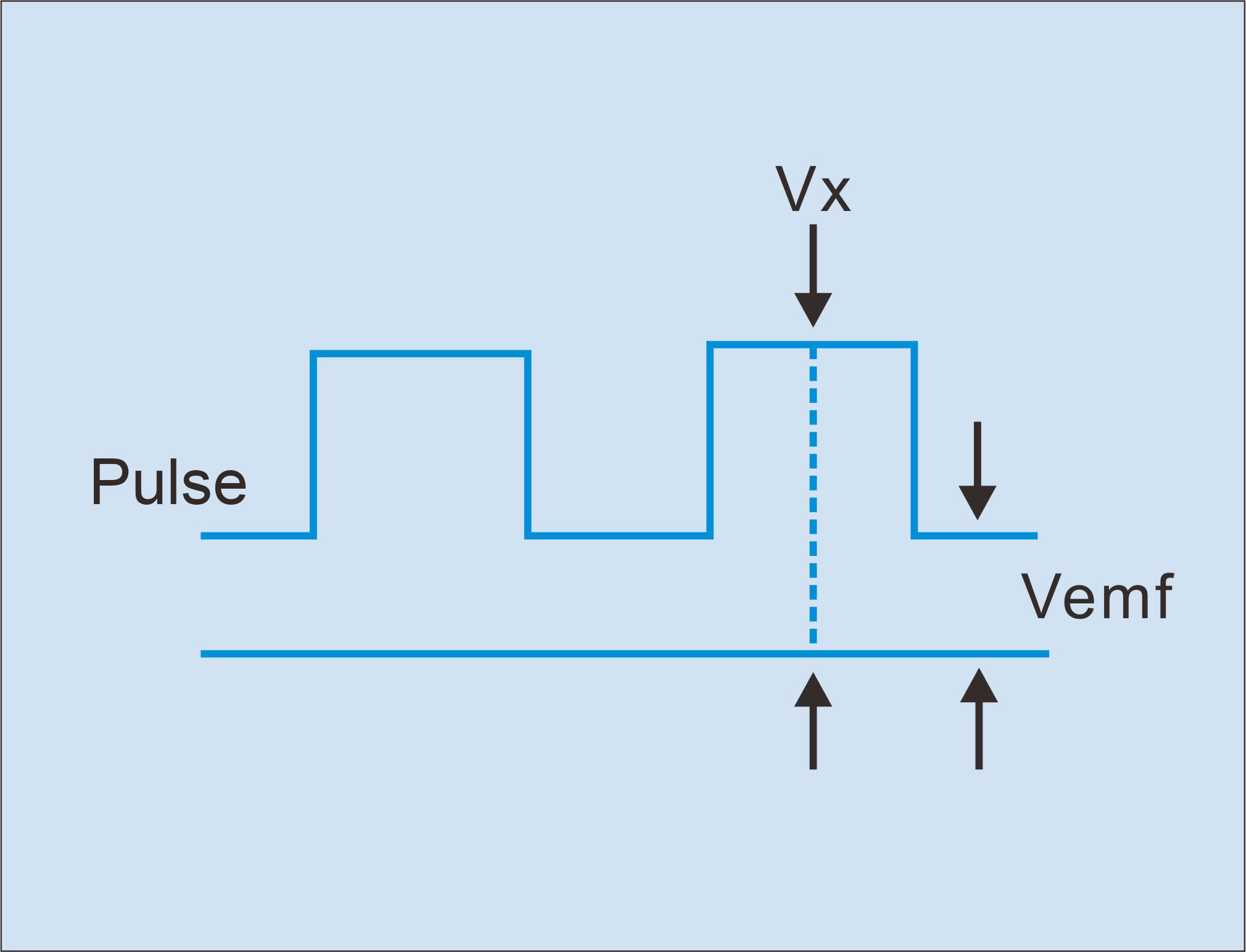

Pulse+ Pulse-	在线材的接点或接面间，不同金属间的热耦合会产生微小的电位差，称为热电动势（Thermoelectric EMF），会对量测造成误差。选择16502毫欧姆表的Pulse量测信号模式可扣除热电动势的影响，适合应用于低电阻值的精密测量。 ▲ Vemf = Thermoelectric EMFs ▲ Vx - Vemf = IR Vemf = Thermoelectric EMFs
Pulse+/-	具备扣除热电动势影响的功能，同时可减少量测磁性组件时激磁历史所造成的误差，但是相对测试时间较长。

四线量测

避免量测受到测线或接触电阻的影响

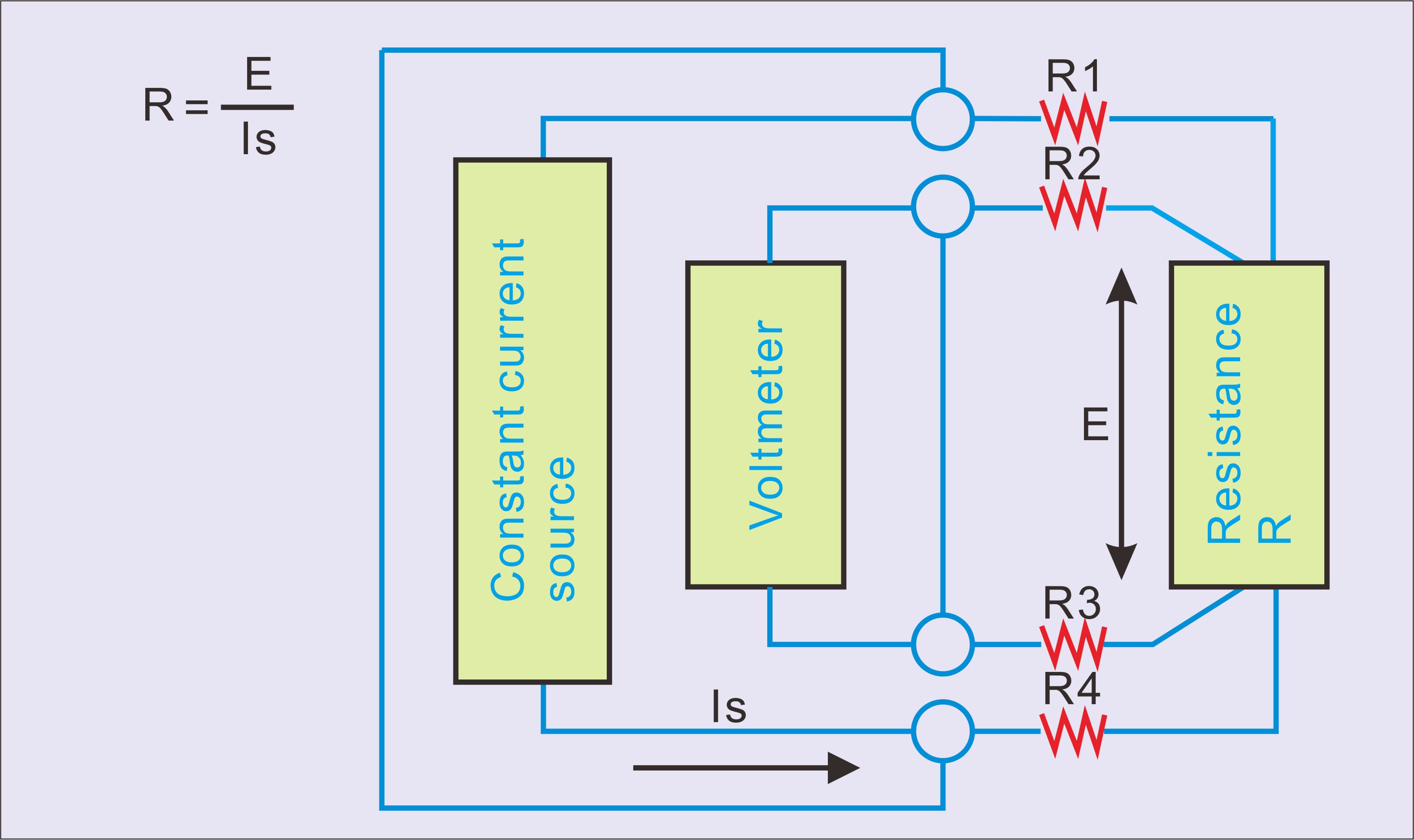

使用二线量测时，测线的导体电阻与接点的接触电阻会包含在量测到的电阻值内，导致量测误差。四线量测的方式运用高输入阻抗的电压表，因此几乎所有的量测电流都会通过待测电阻R，藉由只量测R两端的电压，避免R1到R4对电阻值量测产生重大影响。

▲ R1到R4为测线电阻与接触电阻的总和

温度补偿功能

16502毫欧姆表提供温度补偿功能，搭配选购A165015温度探棒与A165013/A165014温度补偿卡可量测环境温度，将量测值透过材料温度系数修正，可显示任何环境温度下的电阻值。大部分材料的电阻值都会随环境温度差异而改变，此功能避免复杂的计算过程和计算错误的风险，可快速获得相对应温度的电阻值。16502支持PT100和PT500两种类型的温度探棒，只需要将温度探棒与后面板的温度补偿卡相连接即可量测温度，无温度探棒时也可以输入环境温度进行温度补偿功能。

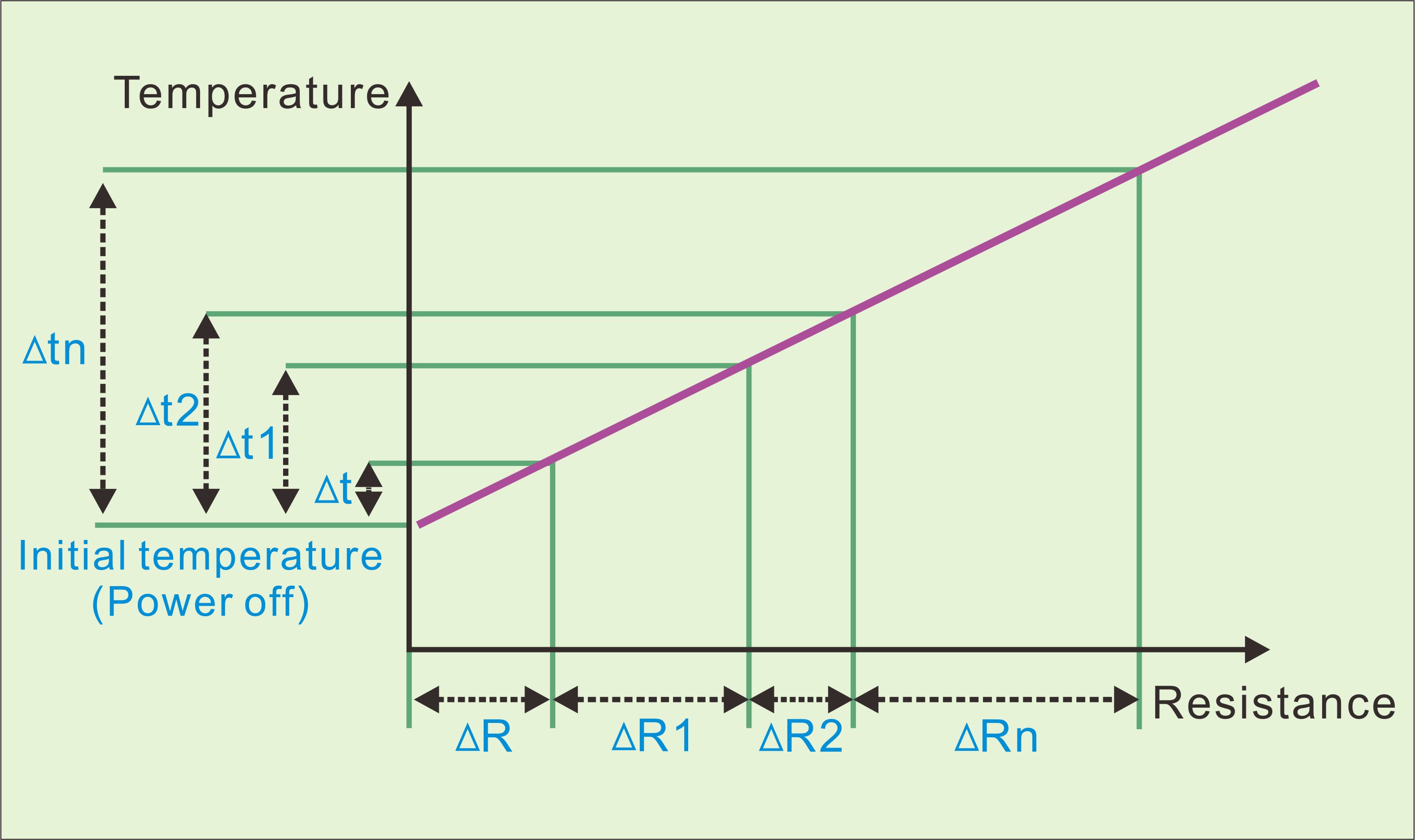

▲ 温度补偿功能说明示意图

温度转换功能

16502毫欧姆表提供温度转换功能，搭配选购A165015温度探棒与A165013/A165014温度补偿卡可量测环境温度，将量测电阻值与环境温度经计算转换，可获得待测物温度和温度变化信息（Δt）。温度转换功能无法与温度补偿功能同时使用，适用于检验比较马达或线圈在加载电流时的温度变化，可快速获得待测物在电源加载情况下的最大温升。16502支持PT100和PT500两种类型的温度探棒，只需要将温度探棒与后面板的温度补偿卡相连接即可量测温度。

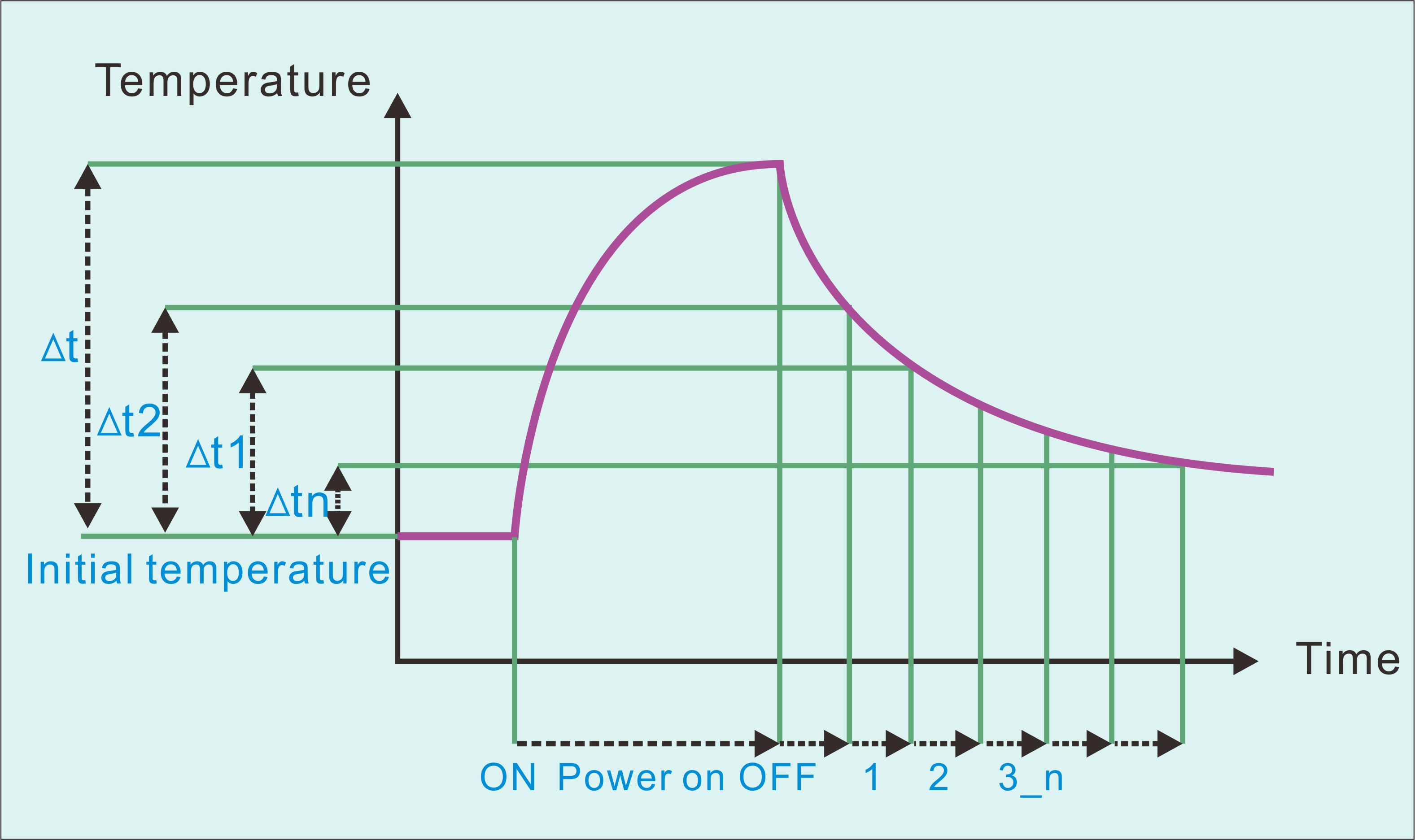

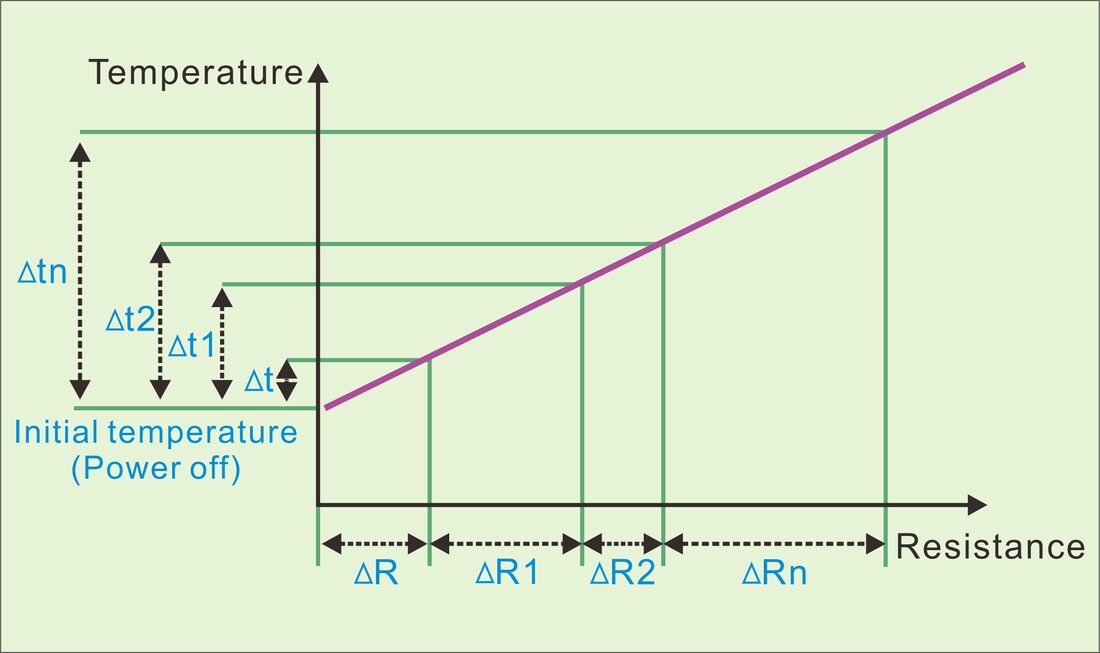

▲ 温度转换功能说明示意图

量测应用

• 开关、Relay、Connector、线材和其他低电阻组件接触电阻的测试
• 各式各样电感性组件（线圈、Choke和变压器绕线等）的测试
• 微小电阻、保险丝、电热调节器的传感器等热敏材料的测试
• 马达、变压器、螺线管和安定器的绕线电阻测试
• 产品设计的导电性评估

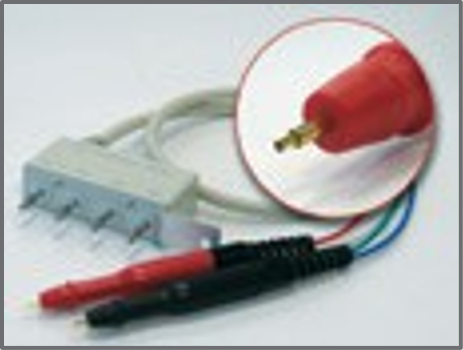

• 进料检验与品保测试（可搭配治具A165016、A165018及A165019）

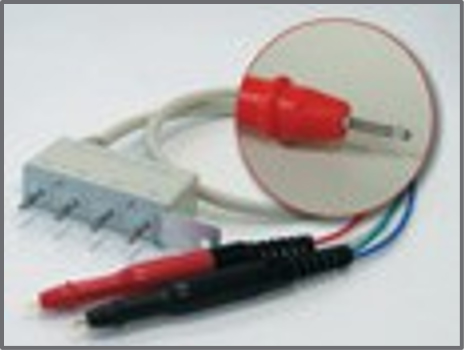

▲ A165016

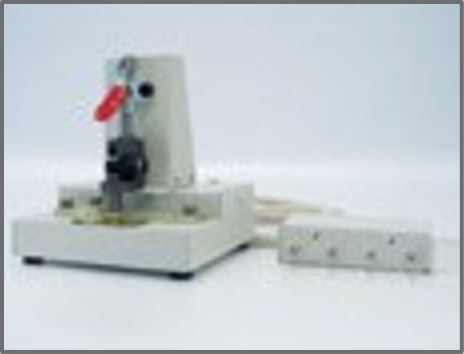

▲ A165018

▲ A165019
