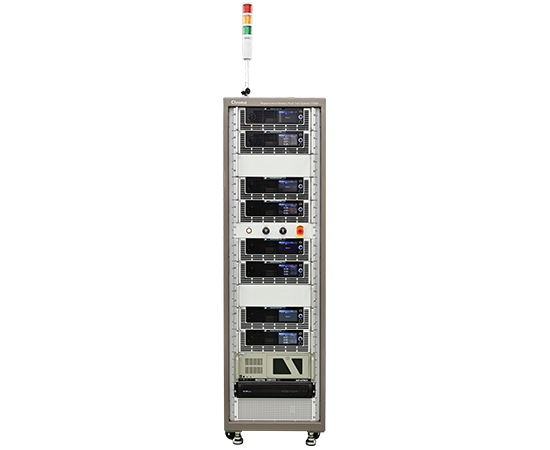

能源回收式电池模块测试系统 Model 17050

产品特色

• 可搭配Chroma可程控双向直流电源供应器62000D系列
  • 电流/电压范围
    • 180A/360A/540A@100V型号
    • 40A/80A/120A@600V型号
    • 55A@1200V型号
    • 180A@2000V型号
  • 功率范围
    • 支援并联可达20台：6kW/12kW/18kW@100V型号
    • 支援并联可达40台：
      6kW/12kW/18kW@600V型号
      12kW/18kW@1200V型号
      36kW/45kW@2000V型号
• 具备电池放电能量回收再利用功能 (Eff. >90%, PF >0.95, I_THD <5%)
• 平滑电流转换：在充电与放电之间平顺不中断、无突波

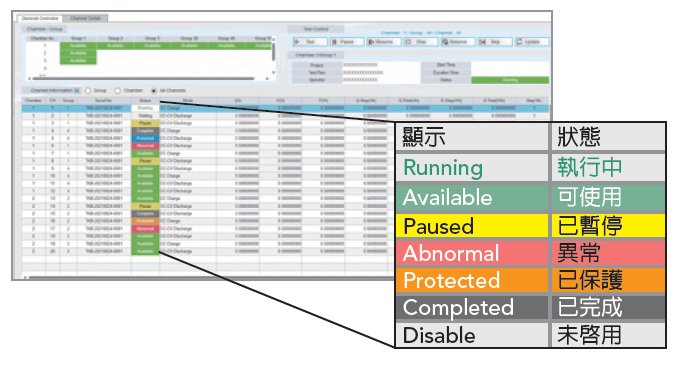

• 测试数据分析：报表数据与图形化呈现
• 具备信道单独使用与并联功能
• 数据恢复保护：支持断电数据复归测试功能
• 搭配可选部件具备快速响应能力延迟时间<10ms
• 客制化整合功能
  • BMS数据读取判断
  • 整合温控箱与冷水机
  • 多信道电压/温度采集

应用领域

• 备援电池模块
• 电动车电池模块
• 电动机车动力电池
• 电动自行车电池
• 电动工具电池
• 储能电池

产品介绍

Chroma 17050系统定位在弹性化搭配直流电源供应器（DC Source），可依电源等级设定应用产品范围，针对全球销售或特定区域销售；透过整合不同电源，提供不同区域具竞争优势的充放电设备、系统整合客制功能以及全球化服务。

能源回收设计

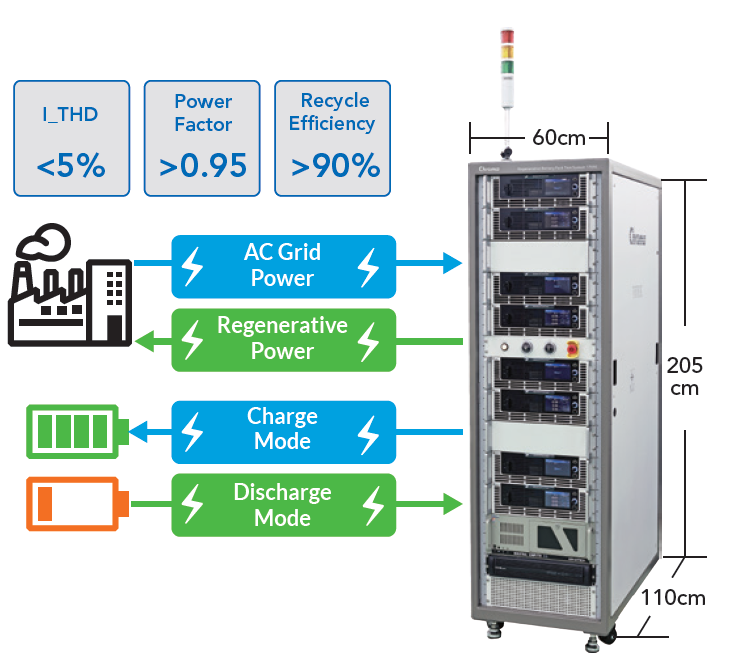

系统具有能源回收功能，可节省放电过程所消耗的大量电能，即使动态充放电，也能确保电网端维持稳定，不致因谐波污染影响其他设备。并将电池组放电产生的电能回收到电网再利用，解决传统的设备放电能量虚耗，以及空间热处理不易的问题，符合环保需求。

独立通道设计架构

系统支持多个电池模块/电池包进行专属的充放电测试，各通道均可具备独立的测试特性。通道亦可并联以满足更高电流需求，在高通道数与高电流测试之间提供灵活性。

灵活编程功能

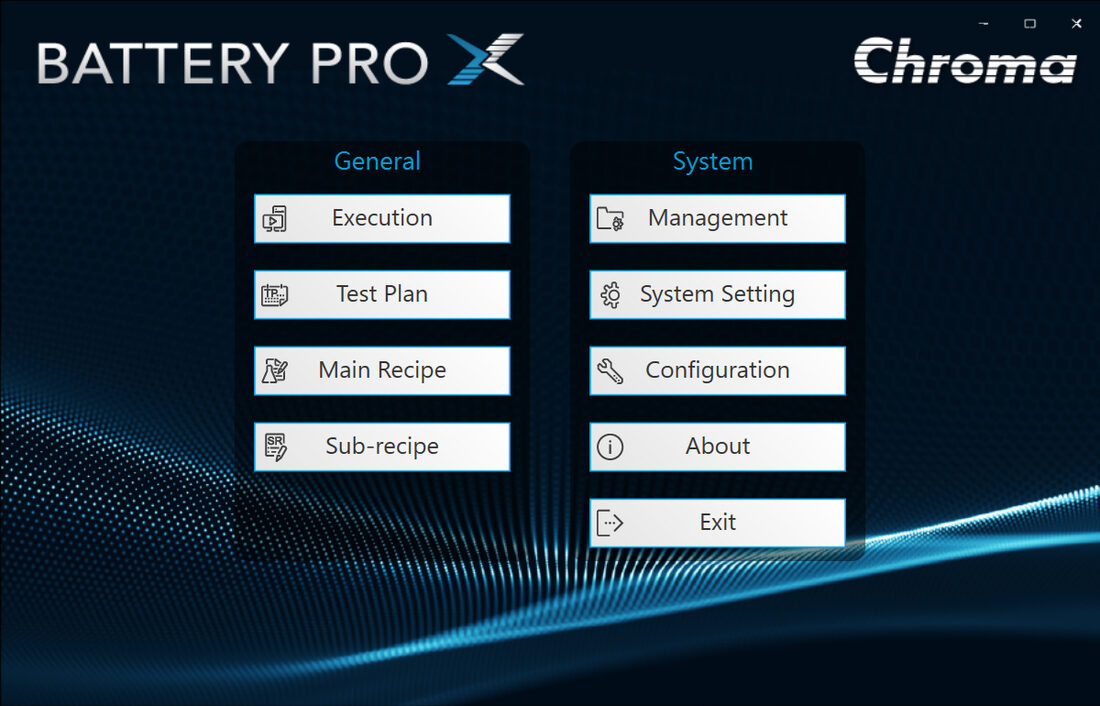

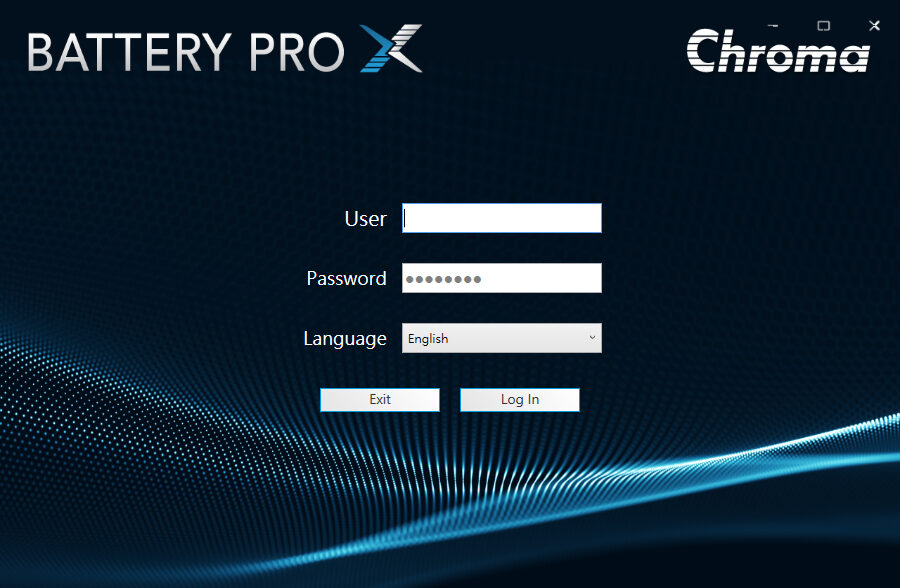

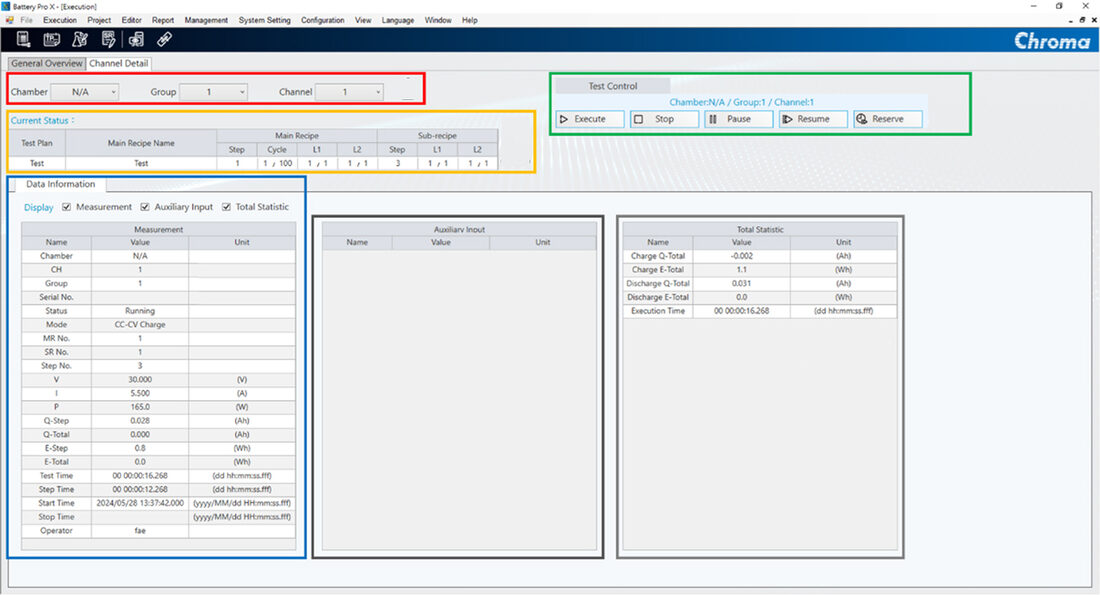

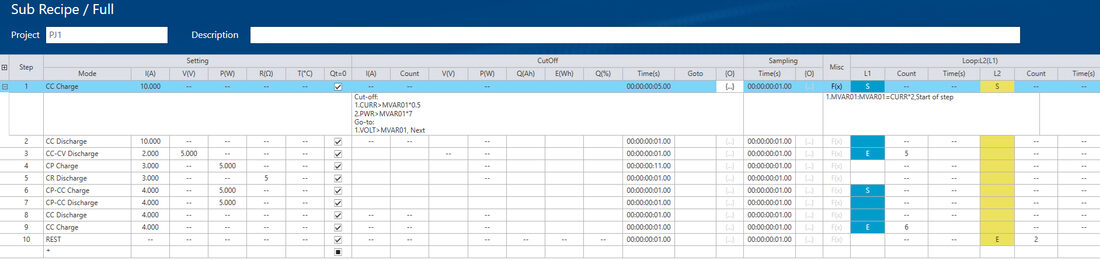

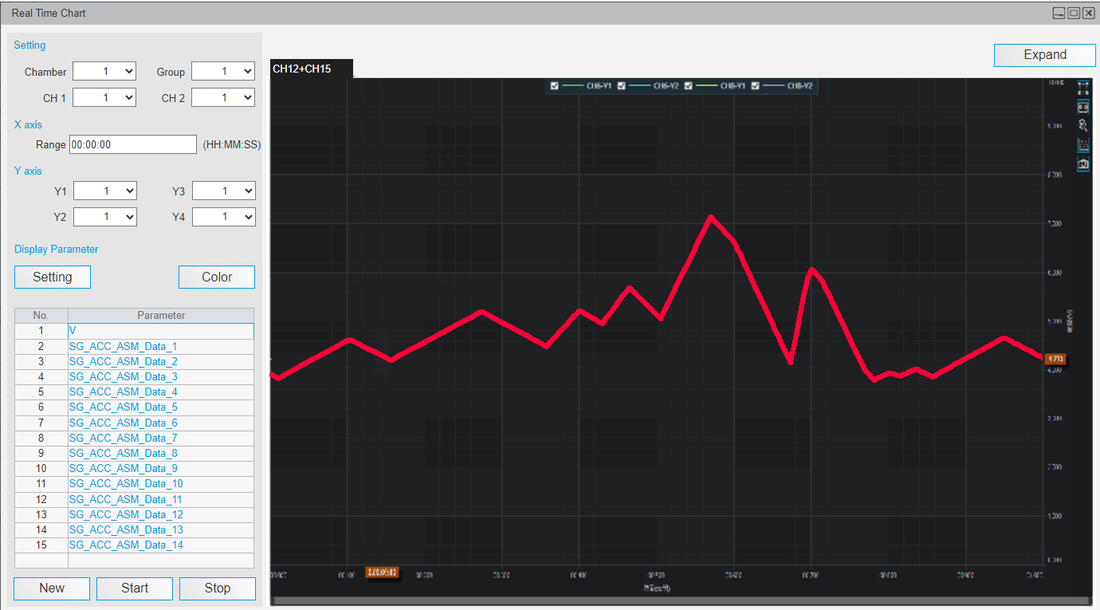

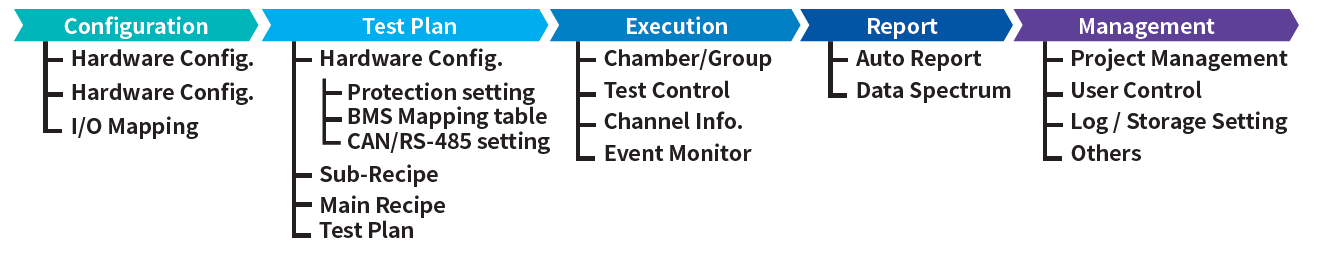

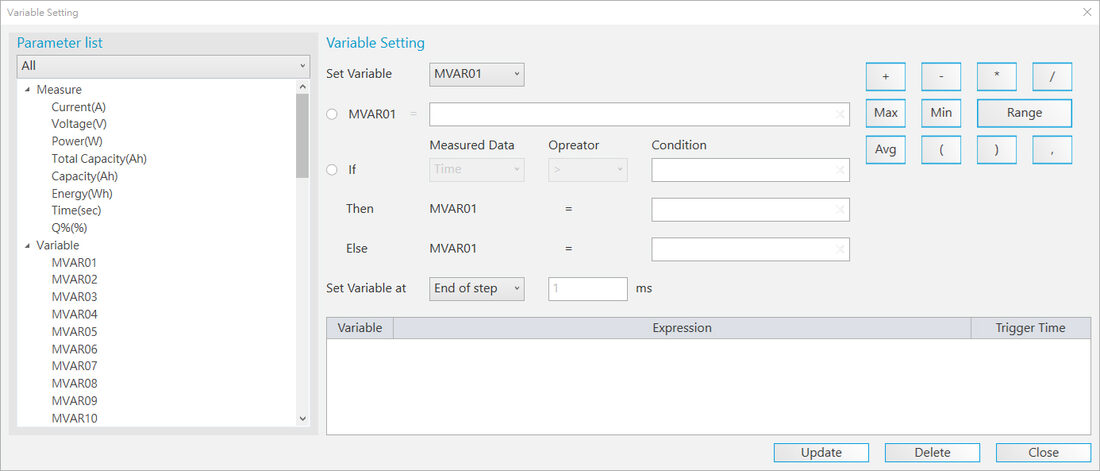

Chroma 17050系统搭配「Battery Pro X」软件，具备弹性的编程功能，测试工步的编辑与执行接口直观且简便。该系统提供图形化测试流程创建、预定义测试模板、实时数据监控以及与外部设备的无缝整合等功能，显著提升了测试配置的效率与准确性，满足各类复杂测试需求。

电池耐久测试

该功能专门评估电池在长期储存中的自放电率，深入解析电池的耐久和性能，为后续应用提供关键数据支持。

快速响应能力

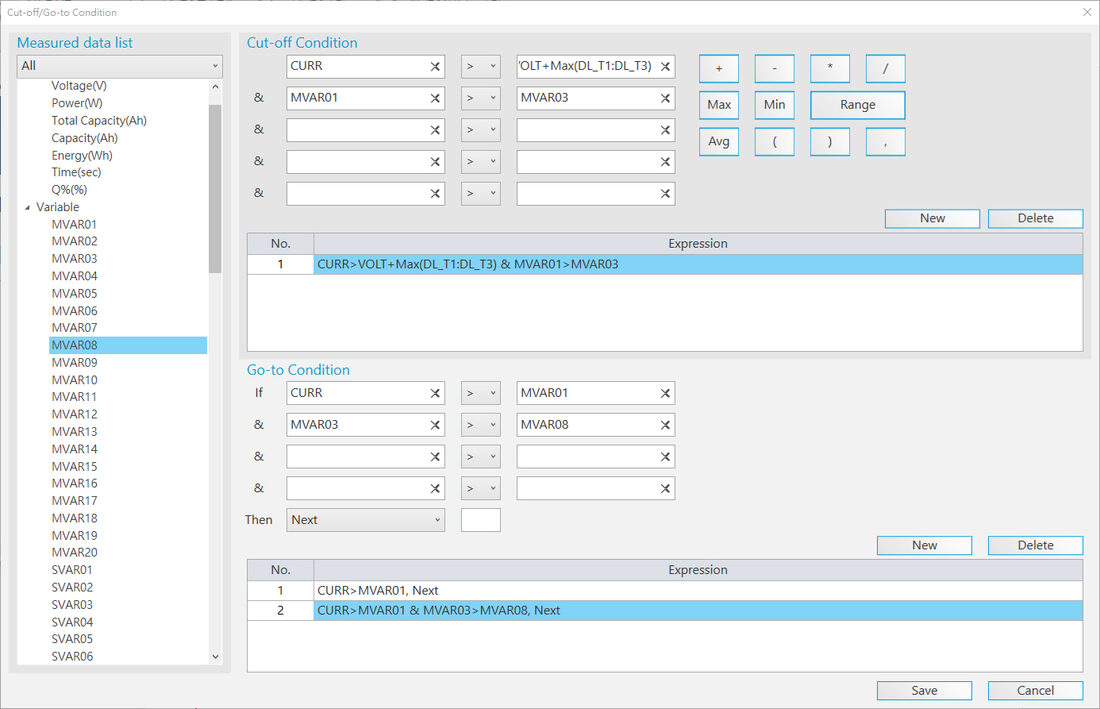

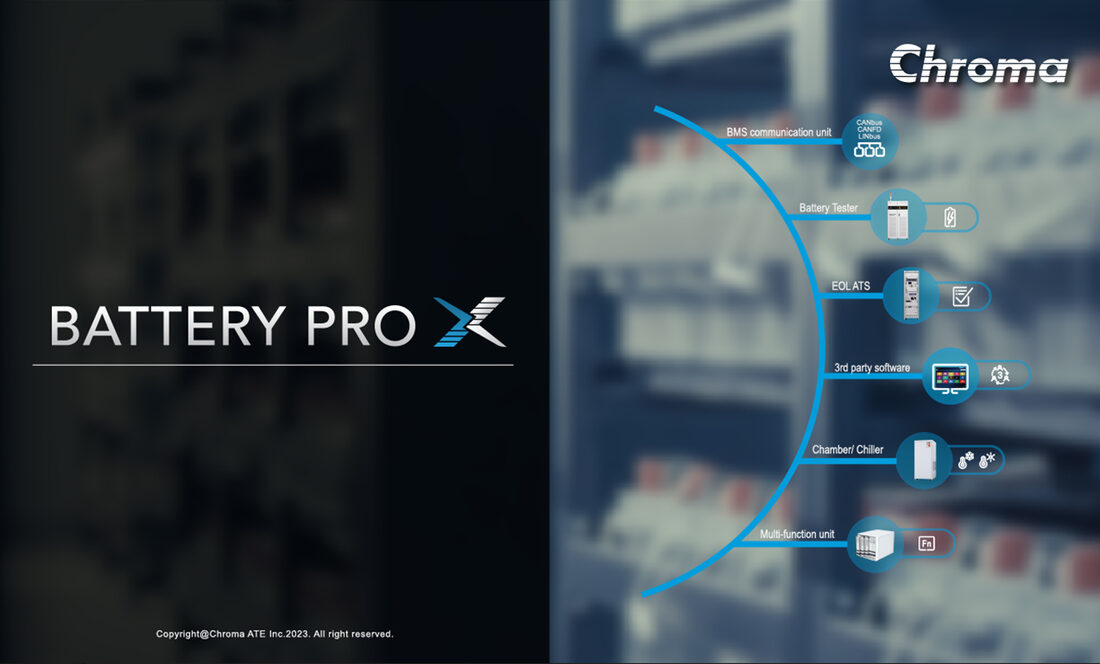

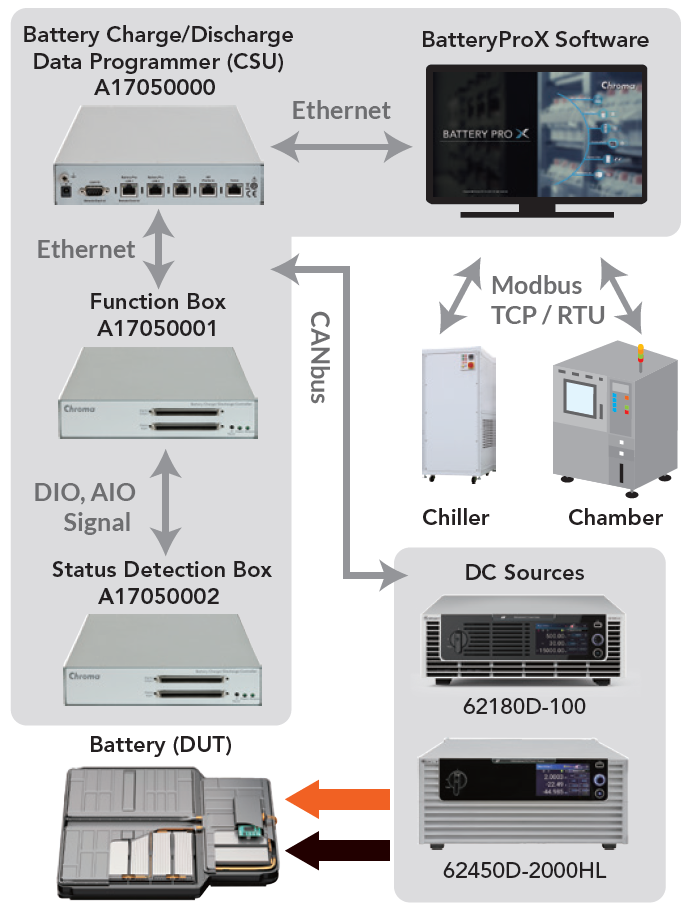

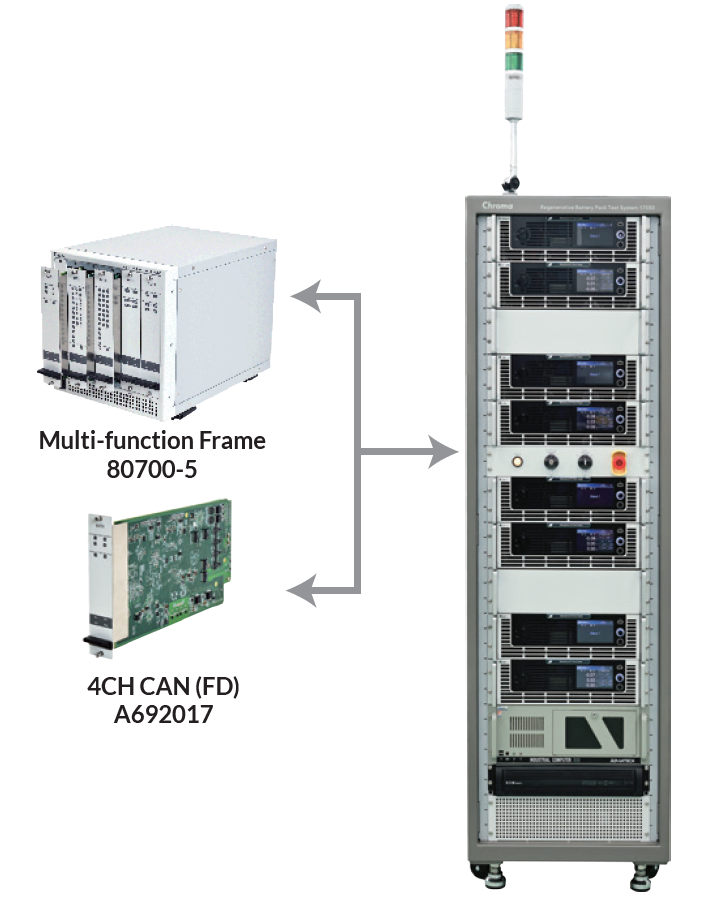

透过Chroma软件Battery Pro X整合第三方硬件，检测到异常情况时，充放电保护将中止测试。搭配Chroma指定的电池管理系统(BMS)、数据记录器，其快速响应能力延迟时间 <10ms，用于电池性能预测/截止条件/保护参数，确保电池组测试状态、数据纪录、故障诊断与安全保护。

客制化整合温控箱与冷水机

将电池充放电仪器设备与第三方温控箱与冷水机进行软件整合，实现对温度和湿度的控制，减少多个设备间的分散操作，降低操作难度，有效缩短操作时间。
