用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 61809/61812/61815 | 回收式电网模拟电源 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61809 | 回收式电网模拟电源 9kVA | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61812 | 回收式电网模拟电源 12kVA | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61815 | 回收式电网模拟电源 15kVA | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A618001 | 61800系列电脑图形化操作介面 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A618005 | 单相/三相切换治具 (选配) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A620039 | GPIB远端介面 (选配) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A620045 | CAN远端介面 (选配) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| B618007 | 回收式交流负载功能 (选配) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 功率规格：
- 61809：9kVA
- 61812：12kVA
- 61815：15kVA
- 电压规格：0~350V
- 频率规格：30Hz~100Hz/DC
- 3U高度具备最大15kVA之高功率密度设计
- 全触控面板搭配直观的UI 设计
- 可选择单相、三相输出模式
- 提供额定视在功率回灌能力，经转换可89%高效率回收至电网
- 符合EV、PV inverter及Smart Grid相关产品测试应用
- 可设定电压和频率的输出变动率
- 可设定电压和电流的输出限制
- 可设定电压波形0~360度开关机角度
- 输出电压变化的同步TTL信号
- LIST、STEP、PULSE模式做测试电源扰动（PLD）模拟
- 谐波和间谐波的失真波形合成
- 参数量测功能包括各阶电流谐波成份
- Response Speed电源性能调整功能
- 全球通用的输入电压规格
- 标配远程接口USB、LAN
- 选配远程接口GPIB、CAN
- 可透过并联模式提供更大输出功率（单相/三相模式）
- 支持串联功能（单相/三相/分相模式）
- 可编程输出阻抗功能*
- 回收式交流负载选配功能
- Stand-By 待机投入拉载功能
- 电感/电容性负载仿真
- Load On IMMED.实时拉载功能
- List Mode进阶拉载编程*
- 用户自定义波形拉载功能*
*仅支持于FW 1.11（含）以上的FW版本
➥ 电脑图形化操作接口 SoftPanel Regenerative AC Load Function for Model 61800
产品介绍

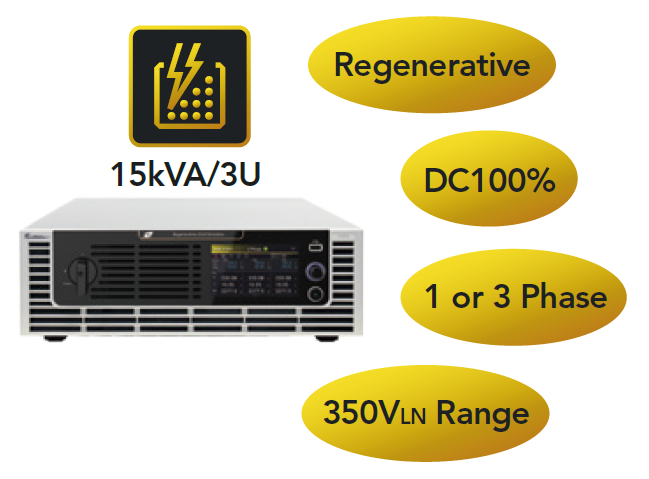

61809/61812/61815机种为Chroma 61800回收式电网仿真电源系列中，功率为9kVA/12kVA/15kVA的电源测试仪器产品。此机种以3U机体高度具备最大15kVA输出功率，实现高功率密度设计；且具有单相、三相输出模式；输出电压范围可达相电压350V、线电压606V，透过单相三线配置可达单相电压700V；此外更可透过主从控制实现多台单机并联组合，提供更大输出功率以满足测试需求。
Chroma 61809/61812/61815机种具备能源回收功能，可提供用户完善的节能方案。待测物在测试中所产生的能量，经由机器可高效率回馈到电网，而不是在测试过程以热能消耗，达成环保节能的目的。藉此，61809/61812/61815可适用于市面上各项绿能相关产业测试，如太阳能逆变器、储能系统（ESS）、电力调节系统（PCS）、微电网（Micro grid）、电力相关硬件回路仿真（PHIL）、电动车电源设备（EVSE）、车载充电器（OBC）及双向车载充电器（BOBC） 等。
法规测试部分，61809/61812/61815机种适用于电动车对电网测试（V2G）、电动车对负载测试（V2L）、电动车对住家放电测试（V2H）、能源储存系统测试（ESS）、IEC 61000-3-2/-3-3/-3-11/-3-12（国际法规对于交流电压测试需求）、IEEE1547/IEC 62116（绿能发电相关国际规范）。
Chroma 61809/61812/61815机种使用全数字式控制技术，可在最大相电压350V及频率30Hz到100Hz的输出范围下提供最大功率，所有型号都可输出非常纯净的正弦波，可在50Hz/60Hz满载输出下低于0.5%总谐波失真率；此外不仅可输出纯交流电压，还有直流输出模式以及交流加直流输出模式，可扩大应用于纯直流电测试，以及交流电含直流偏压成份的测试应用；电流输出能力可提供方均根电流的3倍峰值电流，适用于待测物的输入涌浪电流测试。
61809/61812/61815可提供精密的测量功能，如RMS电压、RMS电流、实功率、功率因素、电流波峰因素等，应用先进的DSP技术，可测 量THD和50阶的电流谐波成份；此外还可应用LIST、PULSE和STEP 高阶编程功能来仿真交/直流电源扰动（PLD）测试，也可透过SYNTHESIS（合成）功能来编辑不同的谐波分量，再组成使用者自身需求的各项失真波形。
61809/61812/61815使用5吋LCD全触控屏幕，搭配直观简便的UI接口可让用户快速熟悉仪器操作；远程接口则有标配USB、LAN及选配GPIB或CAN接口，可藉由计算机和Chroma SoftPanel软件进行快速的数字控制；此外Chroma也提供仪器的控制驱动器，用户可藉由LabVIEW软件来做控制系统的程序整合应用。
高功率密度设计
Chroma 61809/61812/61815机种为61800回收式电网仿真电源系列的高功率密度产品。其藉由先进的数字控制系统及新一代热能处理技术，以仅3U高的机体空间达成最大15kVA输出功率、350V宽范围相电压输出、单/三相输出模式、DC100%功率能力、能源回收等硬件功能，此外输出电压爬升/跌落等瞬时能力更进一步获得提升，为整体功率密度大幅提升之突破性产品，为用户带来新世代的电源测试解决方案。
在搭配系统应用部分，61809/61812/61815的3U高度仅占系统机柜极少空间，可提供机柜更多空间安排弹性；此外其余同功率等级产品多为落地式的大型机体架构，对比之下，61809/61812/61815 机种则可放置实验桌上使用，大幅增加了电源仪器使用的便利性。
直观的触控操作接口

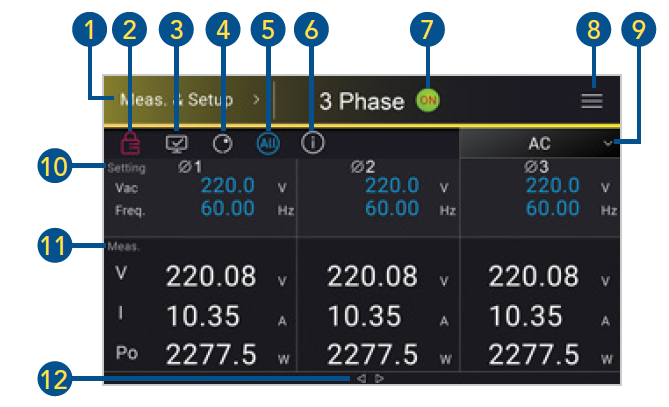

Chroma 61809/61812/61815机种配备触控式操作屏幕，提供直观的UI接口让用户快速进行多项设定和操作。其中的旋钮输入模式可针对欲设定的参数做放大显示，适用于需要微调参数的测试应用；全屏模式则可将所有量测值扩展至全屏，适用于完成输入设定后的观察环节，提供使用者更清楚的量测参数画面。
2. 锁定屏幕
3. 全屏模式（量测值）
4. 旋钮输入模式
5. 三相统一设定
6. 总功率显示
7. 机器输出中
8. 进阶设定选项
9. 输出模式选择
10. 电压频率设定
11. 量测值显示
12. 更多量测值（可左右滑动）
▲ 进阶设定模式
▲ 全屏模式全球通用的入电规格
61809/61812/61815使用PF>0.98之主动式功率因子校正技术，可实现低能耗及高转换效率。此外为了囊括全球的用电范围， 61809/61812/61815机种具备三相200V±10%至480V±10%线电压之宽范围入电规格，可用于200V、220V、380V、400V、480V等三相用电环境，提供使用者可于任意地区启动机器而不须其余电压转换装置。
Chroma 61809/61812/61815除了电网仿真器之交流电源功能模式之外，亦具备能源回收式交流电子负载选配功能，实现一机二用。以下分别针对电网仿真器与交流负载功能介绍：
支持四象限输出的交流电源
Chroma 61809/61812/61815机种为定电压输出的交流电源，可应用于一般产品电源测试（如：家电产品，开关式电源） ，此交流源会对负载输出功率，同时以拉载过电流设定（OCP）来进行保护。当待测物为会将能量回馈到电网的产品（如：太阳能逆变器，双向充放电机），在输出电压的同时若侦测到输出的功率为「负功率」时，61809/61812/61815就会启动能源回收机制，将逆变器所产生的逆灌电流和负功率能量转换到交流电网，可应用于正负电压/电流正反方向的全四象限，完成模拟电网相关的测试应用。
