【产品概要】

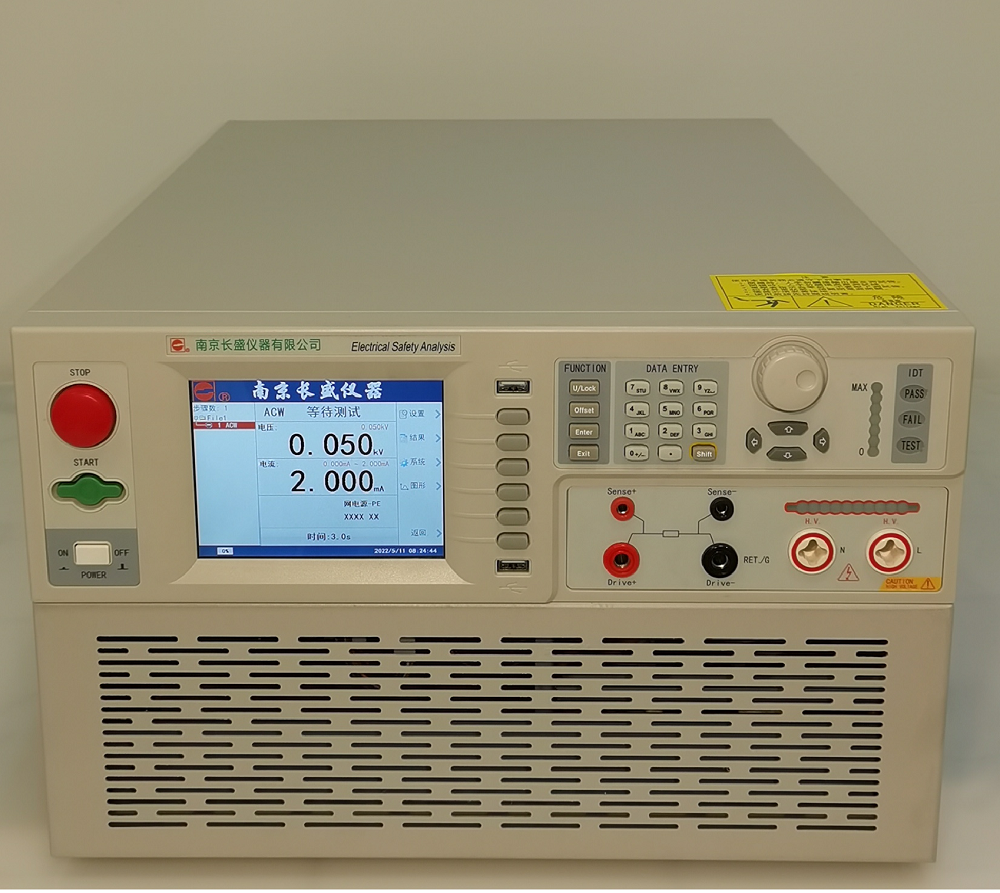

•采用5.6寸TFT(640*480）显示设置参数及测试参数，显示内容醒目、丰富
•选配CS26045Y 可以组成多路医用安规综合测试系统。
•测试仪可自动把测试结果以EXCEL表格的格式存储在U盘中
•可通过U盘进行软件升级
•泄漏电流测试人体网络符合 GB9706.1-2020（IEC60601-1）、GB4793.1-2007(IEC61010-1)标准
•泄漏电流提供AC,AC+DC, PEAK, DC四种检波方式
•泄漏测试可量测MD端子电压， 不需要外接电压表，符合GB9706.1-2020、GB4793.1-2007（接触电流和保护导体电流的量测方法）的测试要求
•泄漏可执行单一故障测试。
•泄漏测试无需切断电源即可进行极性转换。
•泄漏测试提供测试所需的辅助电源，满足最小泄漏电流10uA的要求。
•高压指示灯不受主控制器控制，直接指示输出端口电压的大小，快速的电压上升时间（100ms以内）测量自动稳定控制系统。

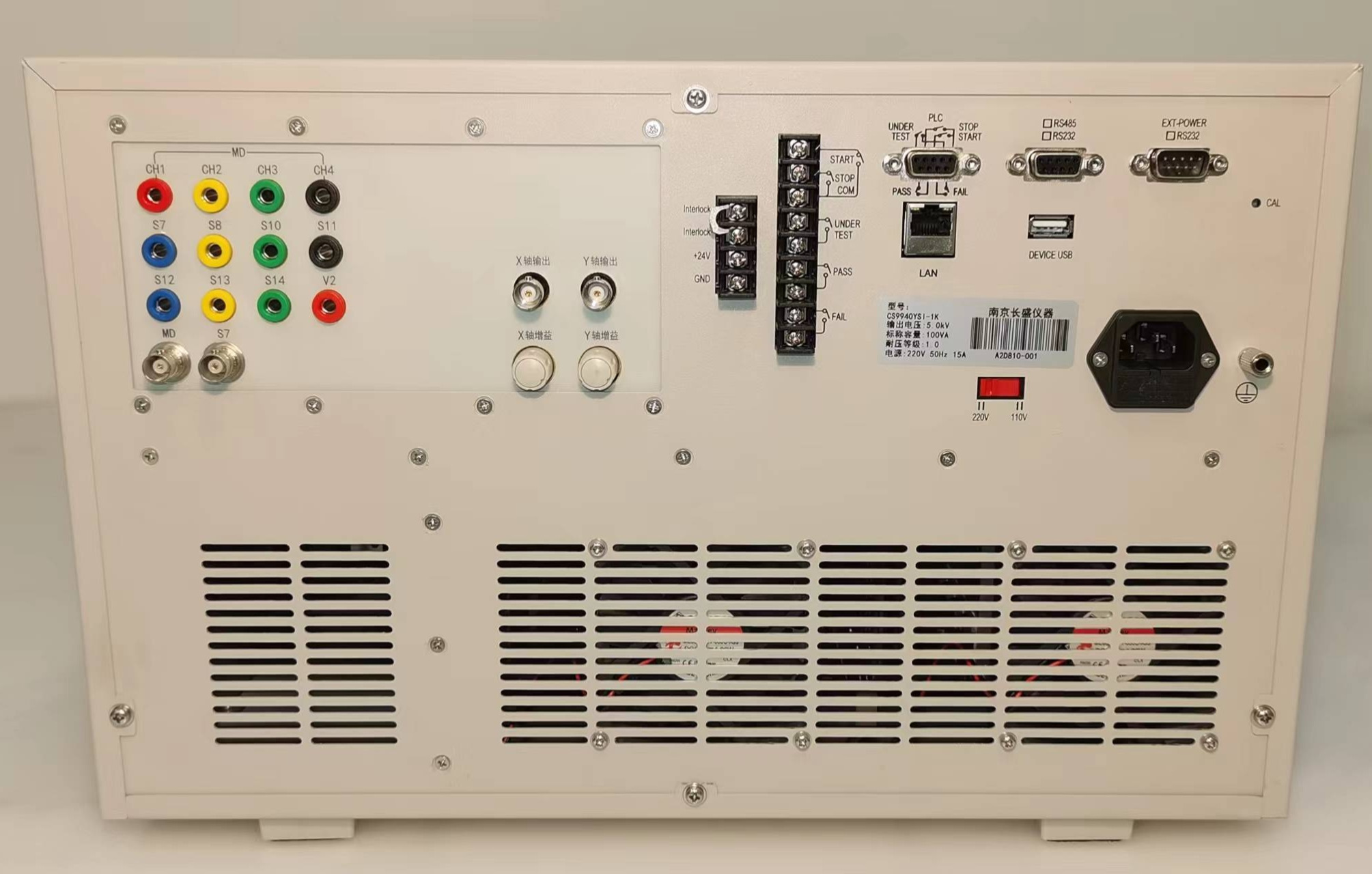

•标配PLC接口，RS232、选配RS485接口。
•适用标准：GB9706.1-2020(IEC60601-1) 、 GB4793.1-2007(IEC61010-1)。
•符合检规：JJG1188-2022、JJG843-2022。
【规格表】
型号 | CS1840YJ-DT | CS1840YJ-1kDT | ||||
测试模式 | ACW / DCW / IR / GR / LC | |||||
ACW（交流耐压测试） | ||||||
输出 电压 | 范围 | 0.050kV～5.000kV | ||||
精度 | ±(1%+0.2%满量程) | |||||
分辨率 | 1V | |||||
最大输出功率 | 100VA（5.000kV/20mA） | |||||
最大额定电流 | 20mA | |||||
下限电流范围 | 0～20mA,0=不判断下限 | |||||
电流档位 | 200uA、2mA、20mA | |||||
输出波形 | 正弦波 | |||||
输出波形失真度 | ≤5%（空载或纯阻性负载） | |||||
波峰因数 | 1.3～1.5 | |||||
输出信号类型 | 线性功放 | |||||
电压上升时间 | 0.3s～999.9s，0=电压上升时间关 | |||||
测试时间 | 0.3s～999.9s，0=连续测试 | |||||
电压下降时间 | 0.3s～999.9s，0=电压下降时间关 | |||||
间隔时间 | 0.0s～999.9s，0=间隔时间关 | |||||
电弧侦测 | 0~9，0为关 | |||||
DCW(直流耐压测试) | ||||||
输出 电压 | 范围 | 0.050kV～6.000kV | ||||
精度 | ±(1%+0.2%满量程) | |||||
分辨率 | 1V | |||||
最大输出功率 | 60VA（6.000kV/10mA） | |||||
最大额定电流 | 10mA | |||||
下限电流范围 | 0～10mA,0=不判断下限 | |||||
电流档位 | 2uA、20uA、200uA、2mA、20mA | |||||
纹波系数 | ≤5%（6kV/10mA） | |||||
放电时间 | ≤200ms | |||||
电压上升时间 | 0.3s～999.9s，0=电压上升时间关 | |||||
测试时间 | 0.3s～999.9s，0=连续测试 | |||||
电压下降时间 | 0.3s～999.9s，0=电压下降时间关 | |||||
间隔时间 | 0.0s～999.9s，0=间隔时间关 | |||||
IR（绝缘电阻测试） | ||||||
输出电压设定 | 0.100kV～1.000kV 解析度：1V volts/Step | |||||
电阻上限设定 | 范围：(0～10000)MΩ 0=Disable | |||||
电阻下限设定 | 范围：(1～9999)MΩ | |||||
测试时间 | (0.3-999.9)秒 0=连续 | |||||
间隔时间 | (0.3-999.9)秒 0=测试时间到，测试仪自动停止 | |||||
缓升时间 | (0.3-999.9)秒 0=缓升时间关 | |||||
电阻表 | 解析度： 1MΩ～9.999MΩ为0.001MΩ 10MΩ～99.99MΩ为0.01MΩ 100MΩ～999.9MΩ为0.1MΩ 1000MΩ～10000MΩ为1MΩ 范围及精度： 0.100kV～0.300kV: 测量范围：1MΩ-1000MΩ 精度：±10%读值+2个字 0.301kV～0.500kV： 测量范围：(1～5000)MΩ 精度：小于1000MΩ为±（5%读值+2个字） 大于1000MΩ为±（10%读值+2个字） 0.501kV～1.000kV: 测量范围：(1～10000)MΩ 精度：小于1000MΩ为±（5%读值+2个字） 大于1000MΩ为±（10%读值+2个字） | |||||
GR（接地电阻测试） | ||||||
输出 电流 | 范围 | （3.0~30.0）A | ||||
精度 | ±（1％读值+0.2A） | |||||
分辨率 | 0.1A | |||||
最大输出功率 | 153VA | |||||
电阻上限设定 | (30A÷设定值）×170mΩ | |||||
电阻下限设定 | 0~电阻上限值 | |||||
输出波形 | 正弦波 | |||||
输出波形失真度 | ≤3%（空载或纯阻性负载） | |||||
波峰因数 | 1.3～1.5 | |||||
输出信号类型 | 线性功放驱动输出 | |||||
电流上升时间 | 0.3s～999.9s，0=电压上升时间关 | |||||
测试时间 | 0.3s～999.9s，0=连续测试 | |||||
间隔时间 | 0.0s～999.9s，0=间隔时间关 | |||||
LC（泄漏 / 接触电流检测） | ||||||
输出 电压 | 范围 | 30.0V～300.0V （线性交流电源） | ||||
精度 | ±（1％读值+2V） | |||||
分辨率 | 0.1V | |||||
最大输出功率 | 500VA | 1000VA | ||||
电流档位 | 20uA、200uA、2mA、20mA（注：GB4793.1无20uA档） | |||||
检波方式 | AC、RMS、PEAK、DC | |||||
电流上限设定 | 0.01uA~20.00mA | |||||
电流下限设定 | 0.01uA~电流上限 | |||||
MD人体网络 | 两种，GB9706.1、GB4793.1-2007 | |||||
电压上升时间 | (0.0～999.9)s 0=电压上升时间关 | |||||
测试时间 | (0.0，0.3～999.9)s 0=连续测试 | |||||
间隔时间 | (0.0～999.9)s 0=间隔时间关 | |||||
辅助 电压 | 范围 | 30.0V~300.0V | ||||
精度 | ±（1％读值+2V） | |||||
分辨率 | 0.1V | |||||
耐压电压表 | 范围 | 0.050kV～6.000kV | ||||
精度 | ±(1%+0.2%满量程) | |||||
分辨率 | 1V | |||||
显示数值 | 均方根值 | |||||
耐压电流表 | 测量范围 | 0.001uA ～ 20.00mA | ||||
分辨率 | 2uA档：0.001uA、20uA档：0.01uA、200uA档：0.1uA 2mA档：0.001mA、 20mA档/10mA档：0.01mA | |||||
测量精度 | ±(1%+0.5%满量程) | |||||
接地电流表 | 测量范围 | (3.0~30.0)A | ||||
分辨率 | 0.1A | |||||
精度 | ±(1%+0.2A) | |||||
显示值 | 均方根值 | |||||
接地电阻表 | 测量范围 | （10.0~510.0）mΩ | ||||
精度 | ±（1%+2mΩ） | |||||
分辨率 | 1mΩ | |||||
测量法 | 四端法 | |||||
泄漏电流表 | 测量范围 | 0.01uA ～ 20.00mA | ||||
分辨率 | 20uA档：0.01uA、 200uA档：0.1uA、 2mA档：1uA、 20mA档：10uA 2mA档：1uA、 20mA档：10uA | |||||
测量精度 | AC | I≥5 uA ±（2%+5个字） | ||||
AC+DC | I≥5 uA ±（2%+5个字） | |||||
DC | I≥5 uA ±（2%+5个字） | |||||
PEAK | I≥5 uA ±（2%+5个字） | |||||
泄漏电压表 | 范围 | 30.0V~300.0V | ||||
精度 | ±(1%+2V) | |||||
分辨率 | 0.1V | |||||
显示数值 | 均方根值 | |||||
计 时 器 | 范围 | 0～999.9s | ||||
分辨率 | 0.1s | |||||
精度 | ±（1%+50ms） | |||||
记忆组 | 50 | |||||
测试步 | 99 | |||||
输入电源电压 | 220V | |||||
