【产品概述】
EMI-2000L 辐射骚扰测试系统主要用于新能源领域、医疗设备、音视频产品、通讯设备和机电产品等器具的电磁兼容性能的检测。
【产品特点】
符合GB/T6113.101认证级EMI接收机的规范要求。
包含PK、QP、AV、RMS等多种检波器。
自动修正插入损耗、天线因子、线路损耗等，全自动EMI测试软件。
具有EMI测试接收机和频谱仪两种工作模式。
【典型应用】

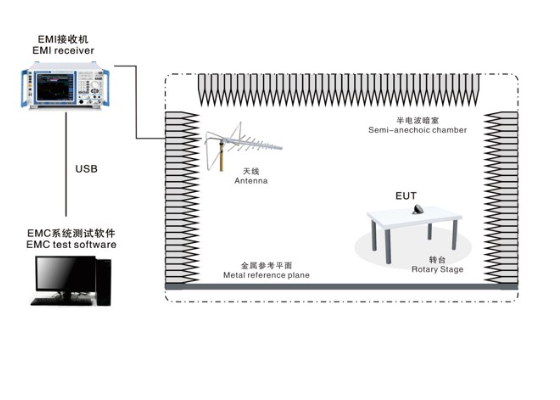

测量受试设备（EUT）在正常工作状态下通过电源线（传导骚扰）或以空间辐射方式（辐射骚扰）对周围环境所产生的干扰

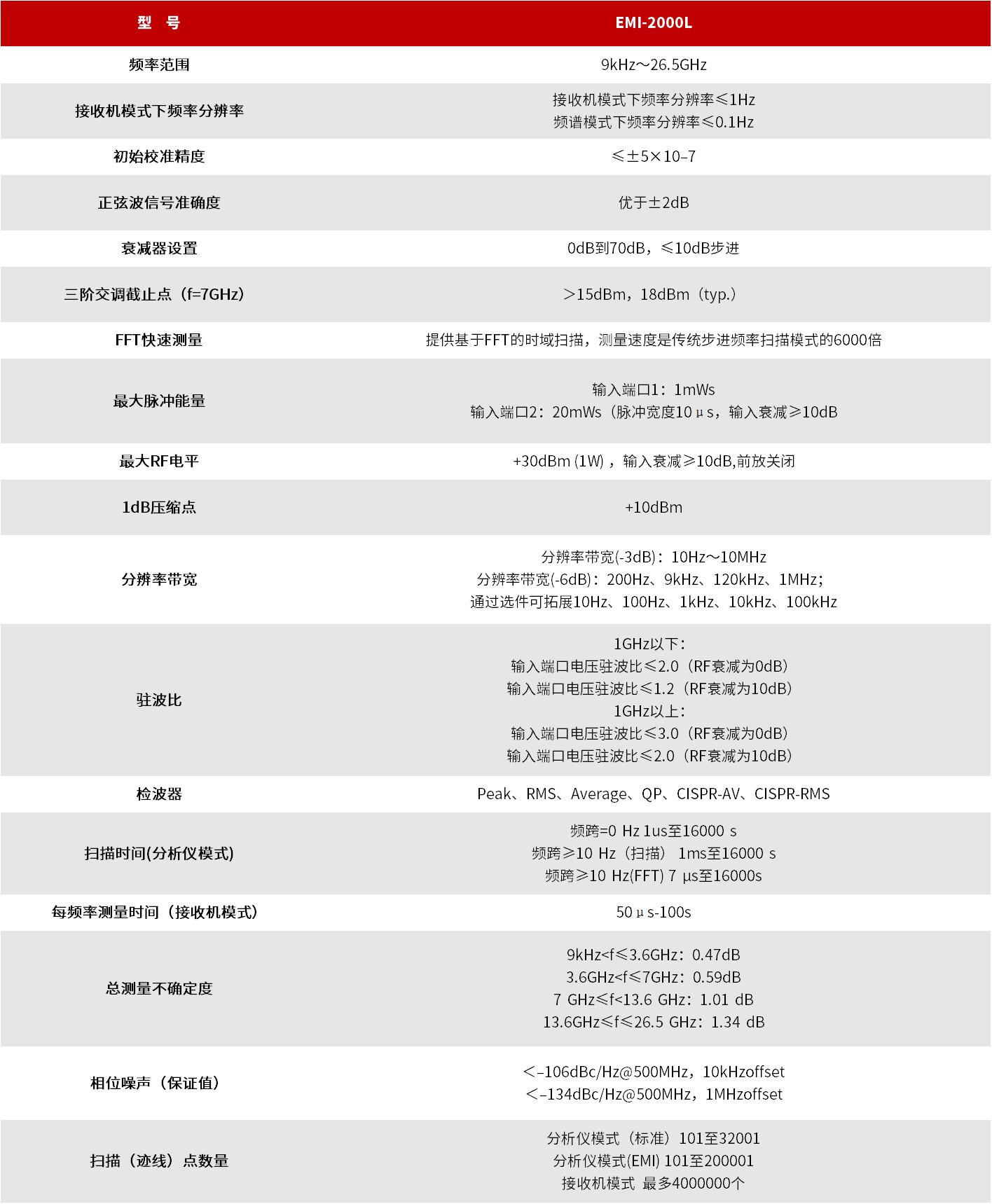

【技术参数】| 型 号 | EMI-2000L |
| 频率范围 | 9kHz～26.5GHz |
| 接收机模式下频率分辨率 | 接收机模式下频率分辨率≤1Hz 频谱模式下频率分辨率≤0.1Hz |
| 初始校准精度 | ≤±5×10–7 |
| 正弦波信号准确度 | 优于±2dB |
| 衰减器设置 | 0dB到70dB，≤10dB步进 |
| 三阶交调截止点（f=7GHz） | ＞15dBm，18dBm（typ.） |
| FFT快速测量 | 提供基于FFT的时域扫描，测量速度是传统步进频率扫描模式的6000倍 |
| 最大脉冲能量 | 输入端口1：1mWs 输入端口2：20mWs（脉冲宽度10μs，输入衰减≥10dB |
| 最大RF电平 | +30dBm (1W) ，输入衰减≥10dB,前放关闭 |
| 1dB压缩点 | +10dBm |
| 分辨率带宽 | 分辨率带宽(-3dB)：10Hz～10MHz 分辨率带宽(-6dB)：200Hz、9kHz、120kHz、1MHz； 通过选件可拓展10Hz、100Hz、1kHz、10kHz、100kHz |
| 驻波比 | 1GHz以下： 输入端口电压驻波比≤2.0（RF衰减为0dB） 输入端口电压驻波比≤1.2（RF衰减为10dB） 1GHz以上： 输入端口电压驻波比≤3.0（RF衰减为0dB） 输入端口电压驻波比≤2.0（RF衰减为10dB） |
| 检波器 | Peak、RMS、Average、QP、CISPR-AV、CISPR-RMS |
| 扫描时间(分析仪模式) | 频跨=0 Hz 1us至16000 s 频跨≥10 Hz（扫描） 1ms至16000 s 频跨≥10 Hz(FFT) 7 µs至16000s |
| 每频率测量时间（接收机模式） | 50μs-100s |
| 总测量不确定度 | 9kHz<f≤3.6GHz：0.47dB 3.6GHz<f≤7GHz：0.59dB 7 GHz≤f<13.6 GHz：1.01 dB 13.6GHz≤f≤26.5 GHz：1.34 dB |
| 相位噪声（保证值） | ＜–106dBc/Hz@500MHz，10kHzoffset ＜–134dBc/Hz@500MHz，1MHzoffset |
| 扫描（迹线）点数量 | 分析仪模式（标准）101至32001 分析仪模式(EMI) 101至200001 接收机模式 最多4000000个 |
