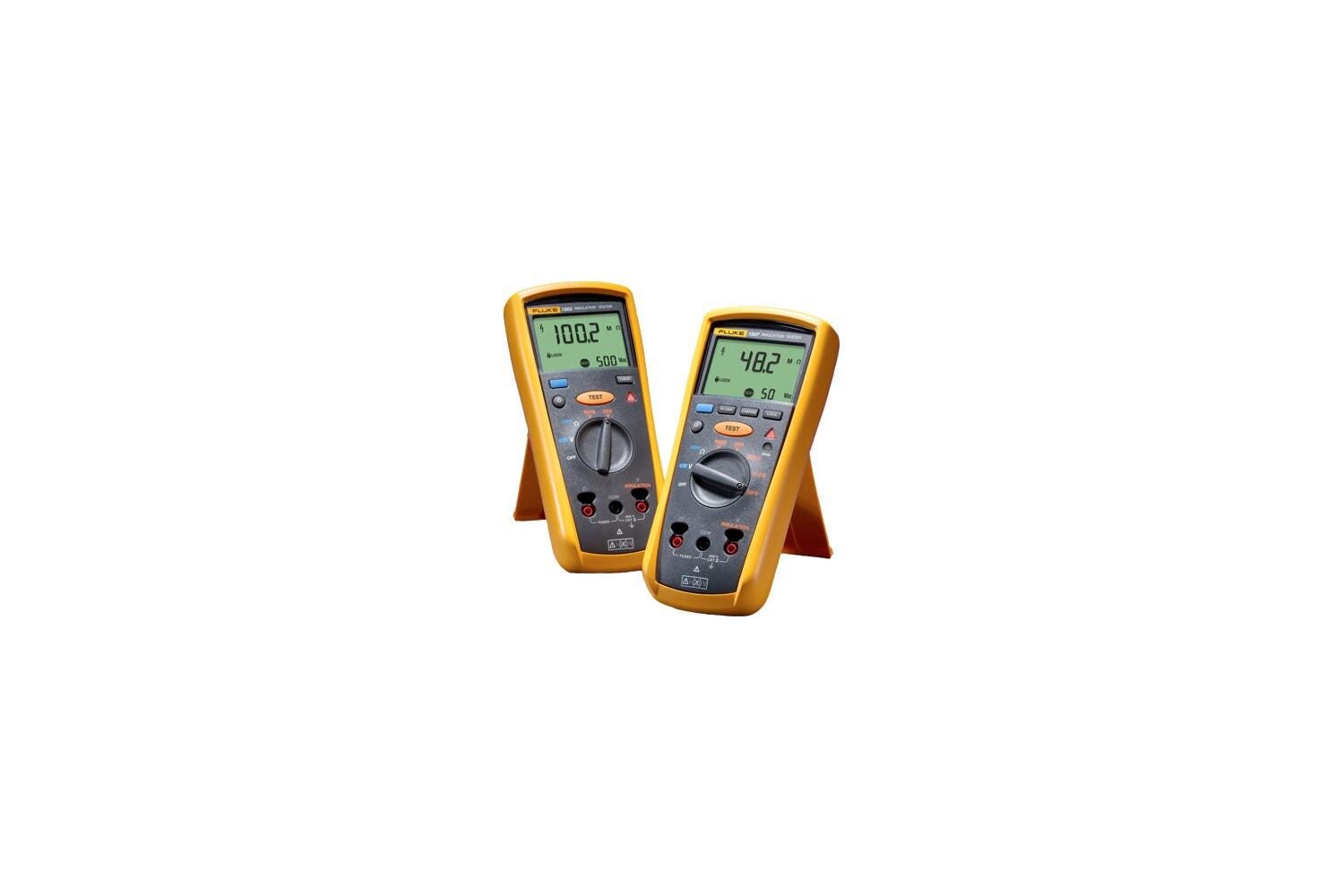

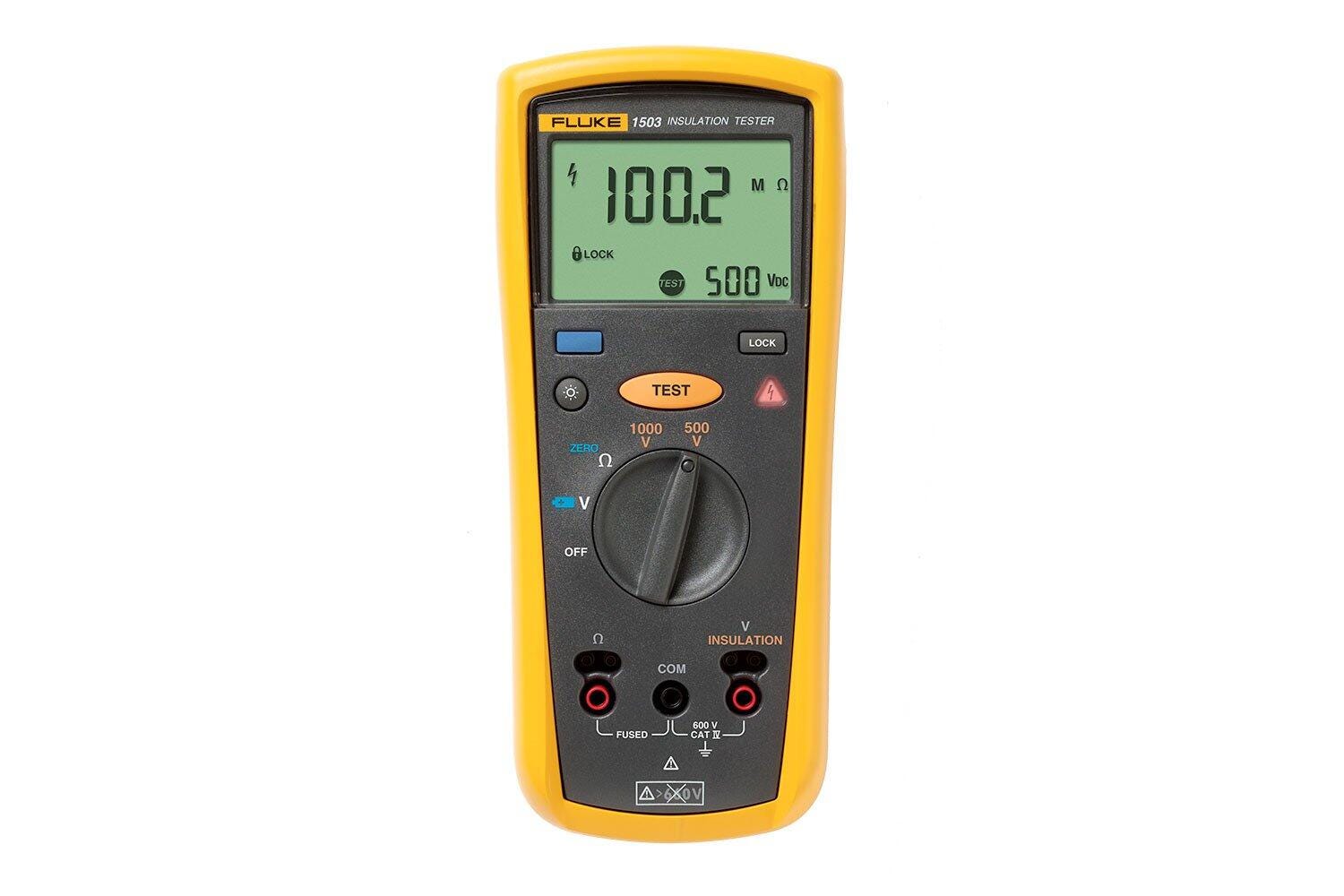

Fluke 1503 绝缘电阻测试仪

Name: Fluke 1503 绝缘电阻测试仪
Brand: FLUKE
SKU: FLUKE- 1503
Availability: InStock

型号：FLUKE- 1503

分类 FLUKE / 电气测试应用场景 FLUKE

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

Fluke 1503 绝缘测试仪精巧细致，结实耐用，并且操作非常方便。由于可以接受多种不同的测试电压，它们成为众多检修、调试和预防性维护场合的理想工具。

这些工具还配备了远程探针等其它组件，这使得测试过程非常快捷，而且节省了成本。

绝缘电阻仪的常规操作演示

手持式电桥（电感/电容/电阻测试仪）福禄克安博 LCR55A

技术规格

交流/直流电压测量
精度	量程		600.0 V
	分辨率		0.1 V
	50 Hz 至 400 Hz ±（读数的 % + 位数）		±(2% + 3)
输入阻抗	3 MΩ（标称），< 100 pF
共模衰减率（1 kΩ 不平衡）	直流时 > 60 dB、50 或 60 Hz
过载保护	600 V rms 或直流
接地连接电阻测量
范围/分辨率	20.00 Ω		0.01 Ω
	200.0 Ω		0.1 Ω
	2000 Ω		1.0 Ω
	20.00 kΩ		0.01 kΩ
精度	±(1.5% + 3)
过载保护	2 V rms 或直流
开路测试电压	> 4.0 V, < 8 V
短路电流	> 200.0 mA
绝缘规格
测量值范围	0.01 MΩ 至 2000 MΩ
测试电压	500 V、1000 V
测试电压准确度	+ 20%，- 0%
短路电流	1 mA（标称）
自动放电	放电时间 < 0.5 秒，C = 1 µF 或更少
带电电路指示器	在初始化测试前，如果终端电压 > 30 V，进行抑制测试
最大电容性负载	在 1 µF 以下的负载可操作
测量精度
	输出电压	显示范围	分辨率	测试电流	精准度 ±（% 读数 + 最低有效位数量）
	500 V （0 % 到+ 20 %）	0.1 到 20.0 MΩ	0.01 MΩ	1 mA @ 500 kΩ	± （2.0 % + 5）
		20.0 到 200.0 MΩ	0.1 MΩ
		200 到 500 MΩ	1 MΩ
	1000 V （0 % 到+ 20 %）	0.1 到 200.0 MΩ	0.1 MΩ	1 mA @ 1 MΩ	± （2.0 % + 5）
		200 到 2000 MΩ	1 MΩ
通用技术指标
施加到任何端子的最大电压：	600 V AC rms 或 DC
存放温度	-40 °C 至 60 °C（-40 °F 至 140 °F）
工作温度	-20 °C 至 55 °C（-4 °F 至 131 °F）
温度系数	温度 < 18 °C 或 > 28 °C（< 64 °F 或 > 82 °F）时，0.05 x（指定精度）/°C
相对湿度
	10 °C 至 30 °C（50 °F 至 86 °F）时，0% 至 95%
	30 °C 至 40 °C（86 °F 至 104 °F）时，0% 至 75%
	40 °C 至 55 °C（104 °F 至 131 °F）时，0% 至 40%
振动	随机，2 g，5-500 Hz，依据 MIL-PRF-28800F 2 类仪器
撞击	按照 IEC 61010-1 第 2 版的规定，1 米跌落（1 米跌落测试，六面，橡木地板）
电磁兼容性	在一个 3 V/M 的射频磁场内，精确度 = 指定精度 (EN 61326-1:1997)
安全性	符合 ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04，和 IEC/EN 61010-1 第 2 版，IV 类测量 600 V (CAT IV)
认证	CSA 按照标准 CSA/CAN C22.2 No. 61010.1-04；TUV 按照标准 IEC/EN 61010-1 第 2 版
电池	四节 AA 电池（NEDA 15A 或 IEC LR6）
电池寿命	绝缘测试用途：		室温条件下，新的碱性电池可供仪表进行至少 1000 次绝缘测试。这些标准结果是在将 1000 V 通过 1 MΩ 电阻的情况下测得的，工作周期为 5 秒钟开，25 秒钟关。
	电阻测量：		室温条件下，新的碱性电池可供仪表进行至少 2500 次接地连接绝缘测量。这些标准结果是在 1 Ω 电阻的情况下测得的，工作周期为 5 秒钟开，25 秒钟关。
尺寸（高 x 宽 x 长）	5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)
重量	550 g (1.2 lb)
IP 防护等级	IP40
海拔	工作海拔		2000 m CAT IV 600 V, 3000 m CAT III 600 V
	非操作（存放）		12000 m
过量能力	110% 量程
内含附件	TL224 测试导线，TP74 测试探头，夹子零件号为 1958654（红色）和 1958646（黑色），皮套和远程探头

🔒
