Fluke ii1050C 声学成像仪

产品概述

专注于气体泄漏、局部放电、振动异响、气密性检测。新增声热融合双维度检测！

声热融合双检模式（需选配红外模块）

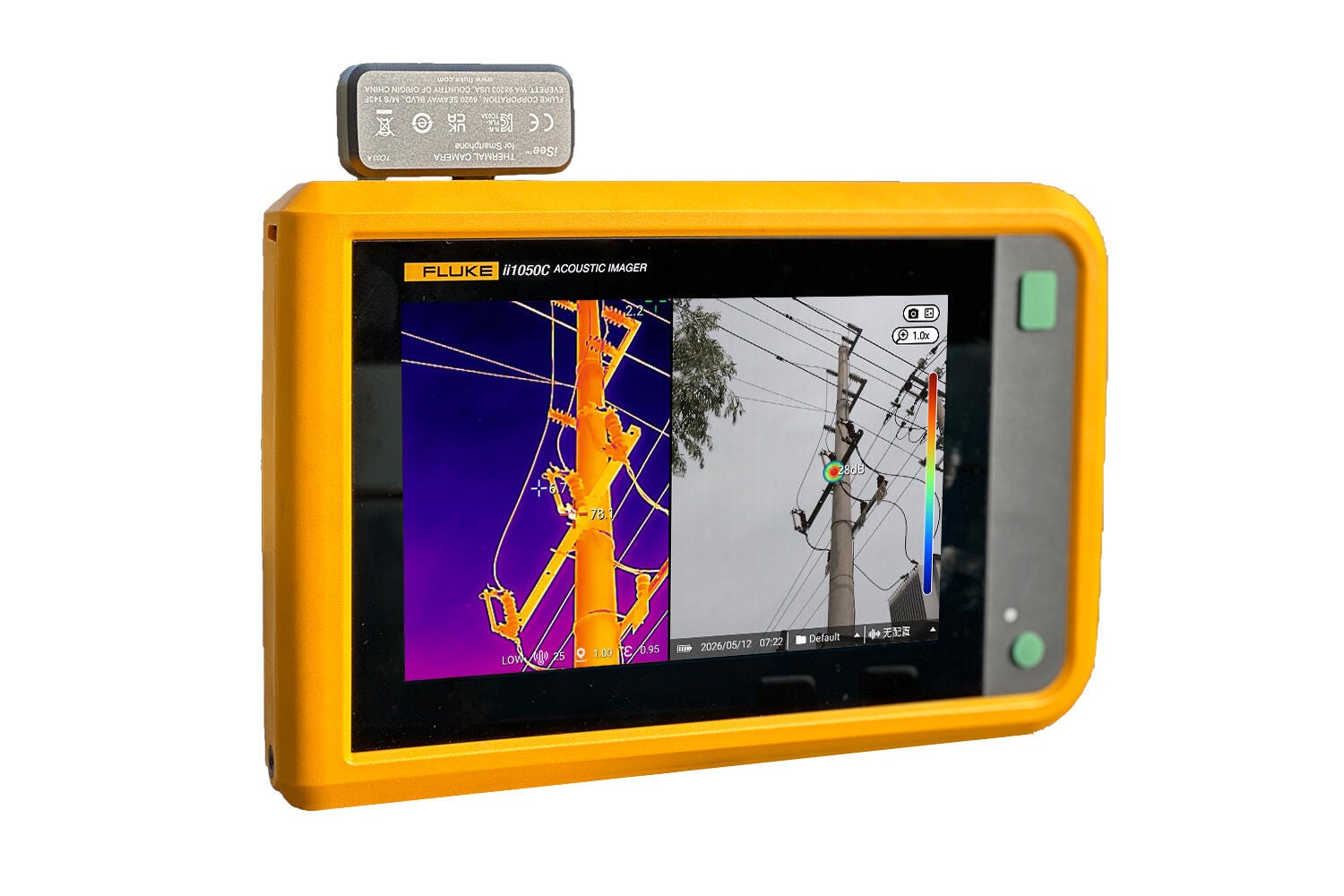

一机双屏，声热可见

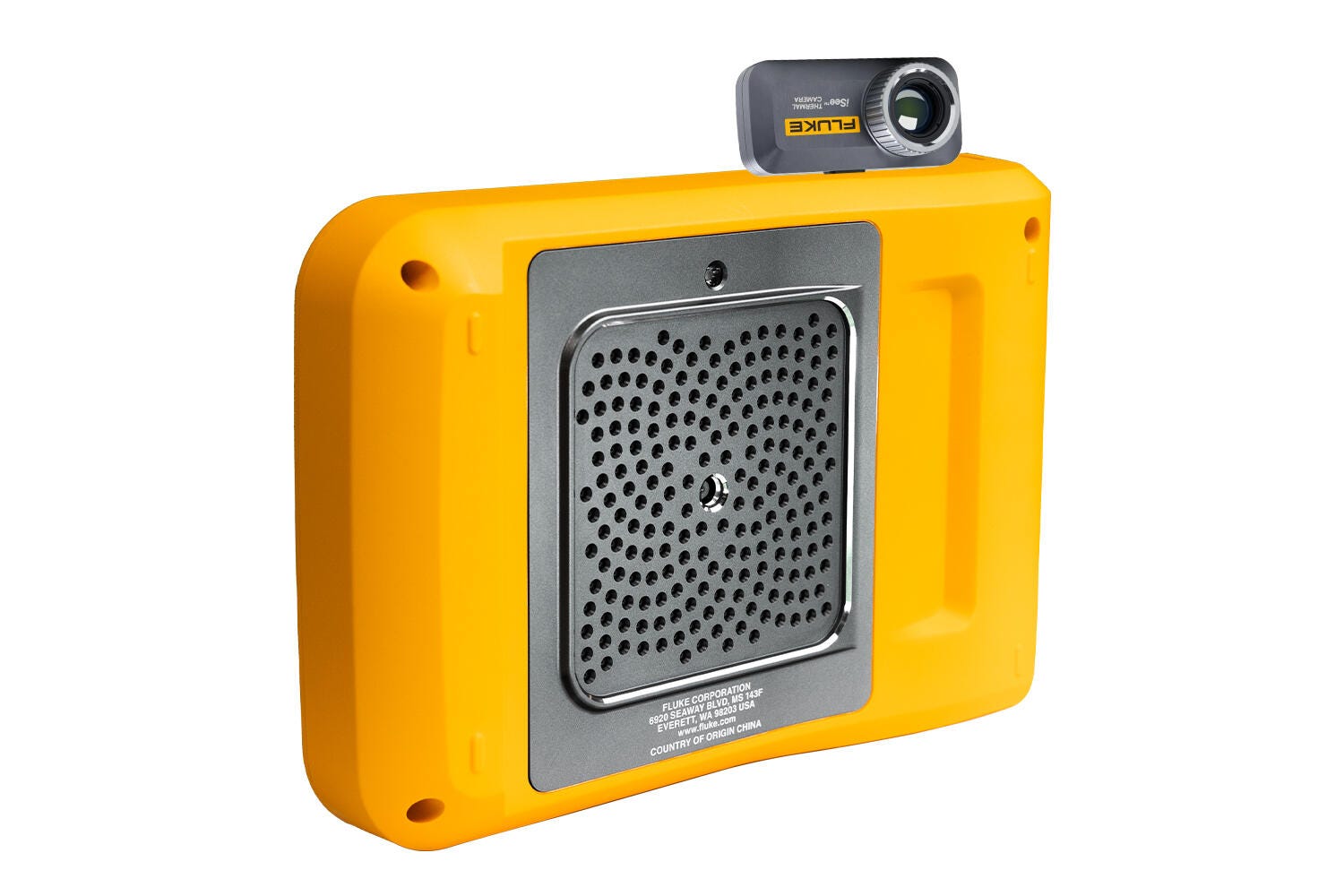

接入选配红外模块后，Fluke ii1050C 秒变声热融合。声、热、可见光同屏比对，一次巡检完成双重验证。

六种双检模式，覆盖多元场景（双屏模式，同一检测目标，左屏热图，右屏声像）

声学图模式：定位异响（振动/泄漏/局放）的位置，同步显示温度异常。
LeakQ™ 模式：定位气体泄漏，实时计算泄漏速率与损失，同时检测温度。

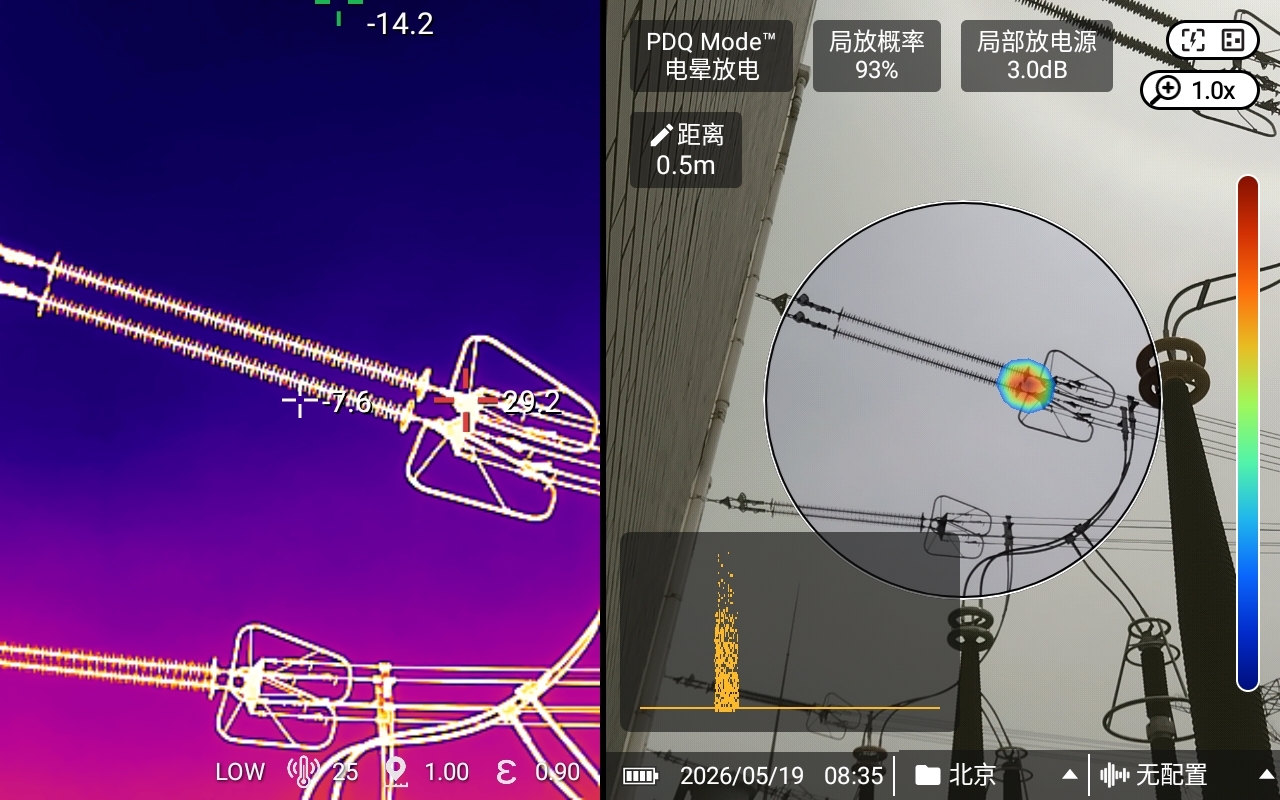

PDQ 模式™ ：定位局部放电，识别放电类型（沿面/悬浮/电晕）、评估概率、实时显示 PRPD 图谱，并检测发热情况。
MecQ™ 模式：定位振动异响，识别机械问题及温度异常。
Beacon 模式 ™：配合 Fluke SB140 SoundBeacon™，快速检测密封性能，同时检测温度。
Ti Mode：纯红外模式，热图与可见光同屏显示，便于对照分析。

典型场景

变压器/开关柜：检测套管过热 ，PDQ 模式™ 确认局放及类型。
压缩空气管路：显示温度分布 ， LeakQ™ 模式定位泄漏点并实时计算泄漏速率与损失。
机械振动异响：检测轴承温度，MecQ™ 模式定位异响位置，快速判断机械故障。
气密性验证（研发/产线）：观测密封结构热分布，高效检测密封性能。
电气柜热点排查：Ti Mode 下热像与可见光同屏显示，快速比对发热点与设备标签。

专业声学成像模式（无需红外模块）

Fluke ii1050C 单机即是一台强大的声学成像仪，内置四种专业模式，快速定位气体泄漏、局部放电、机械异响及密封缺陷。无需额外配置，即可完成从故障发现到量化评估的全过程。

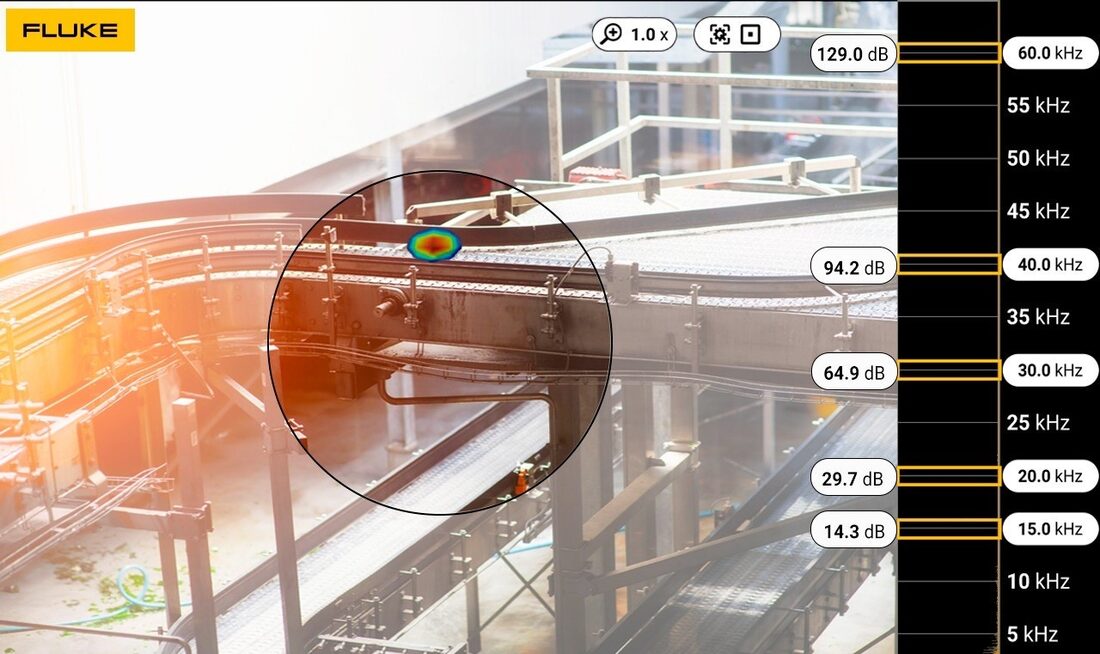

气体泄漏

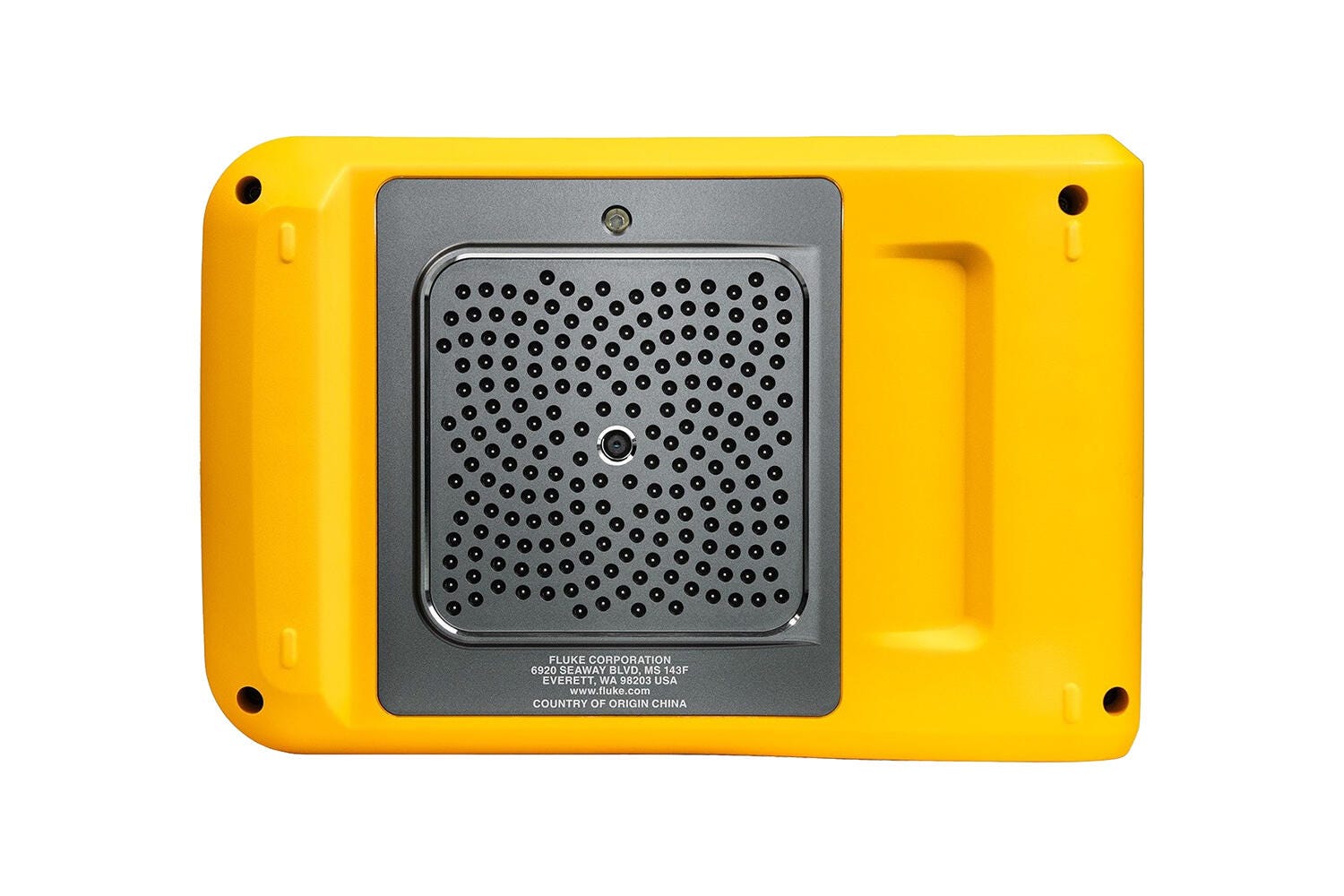

• 高效排查：202 个数字式 MEMS 麦克风结合升级算法，精准定位压缩空气、真空负压及各类气体的泄漏点，嘈杂环境同样精准。

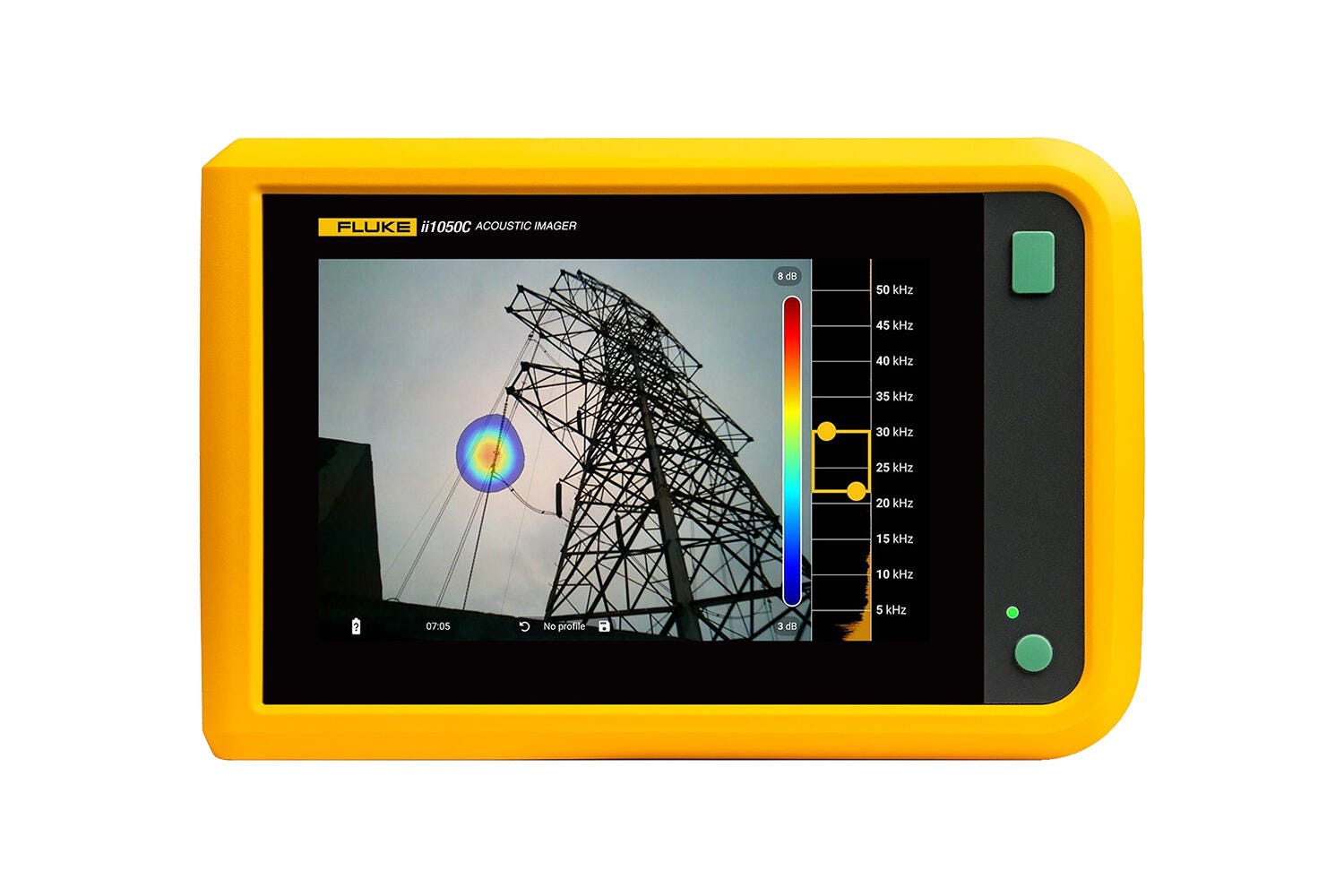

• 一目了然：SoundSight™ 技术将泄漏声波转化为声像图，叠加 1300 万像素可见光图像，7 寸 LCD 屏清晰呈现问题点。

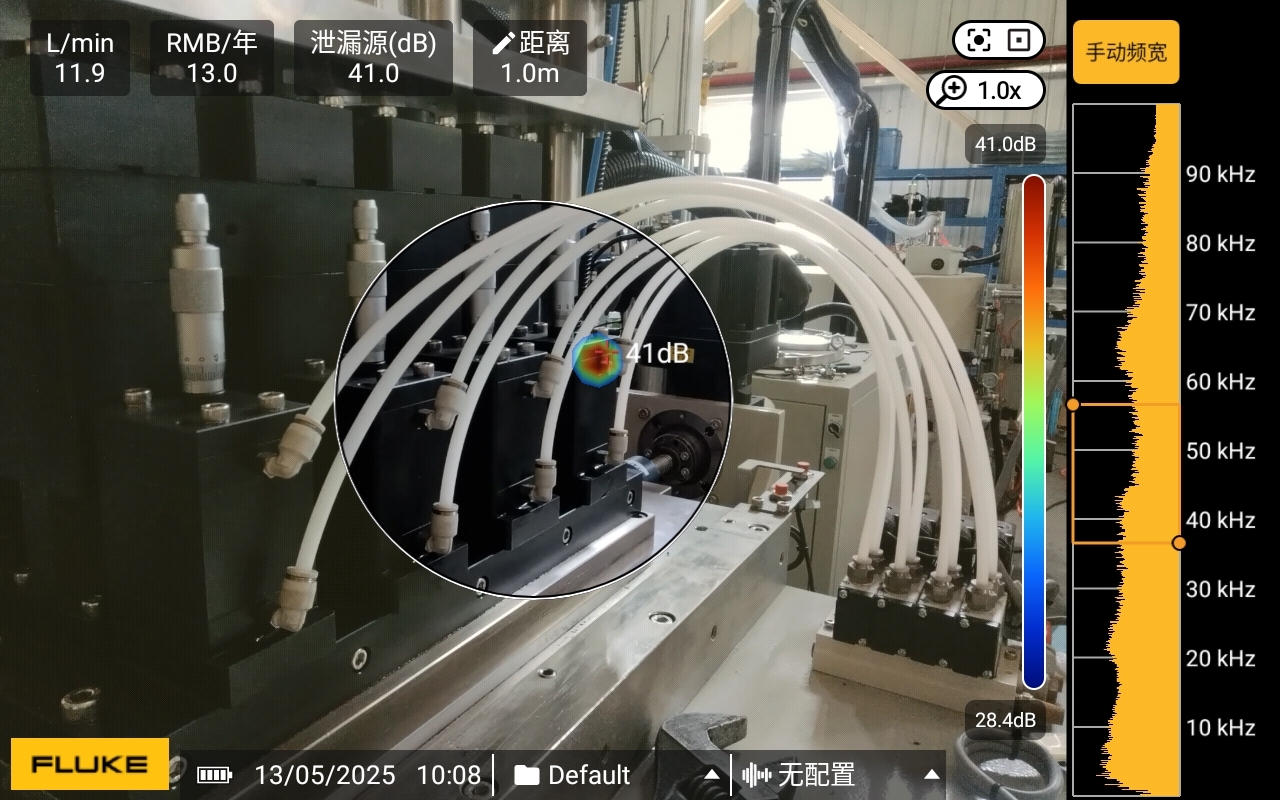

• 节能增效：LeakQ™ 模式可实时显示泄漏速率并估算损失，根据结果安排维修优先级，帮助企业减少能源浪费。
• 安全检测：远距离检测危化气体泄漏，主动预防，保障生产安全。

典型场景：空气/二氧化碳管线泄漏、气动设备接头泄漏、冷媒泄漏、空压机房、生产线管路泄漏、配气室气体泄漏、真空系统密封失效排查等

局部放电

• 高效巡检：202 个 MEMS 麦克风结合升级算法，快速定位绝缘子、变压器、开关装置及高压线路等的局部放电。

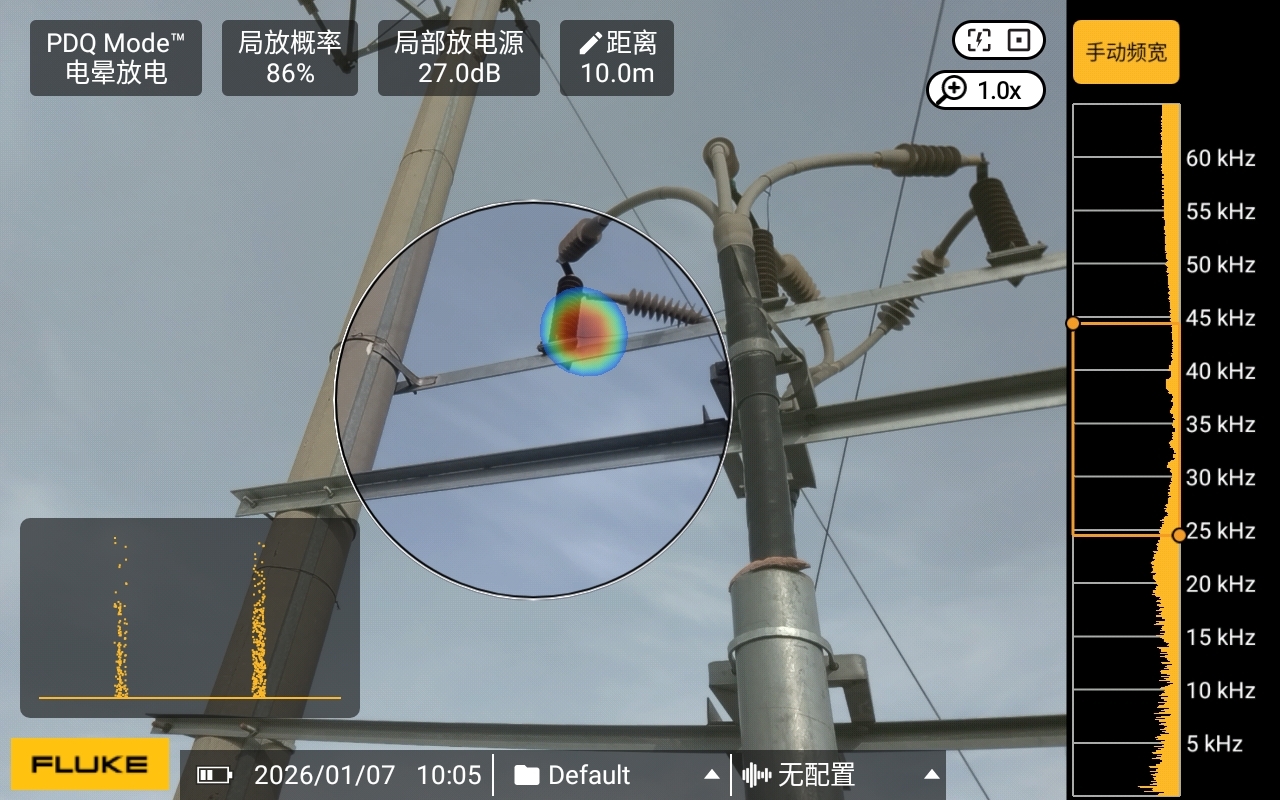

• 智能诊断：PDQ 模式™ 将局部放电可视化，自动识别放电类型（沿面/悬浮/电晕）并评估概率，实时显示 PRPD 图谱。
• 宽频范围：2kHz-100kHz，及早发现绝缘缺陷，避免设备故障或弧闪事故。
• 安全可靠：检测距离可达 120 米，保障人员安全。机身仅 1.2 kg，单手操作，适合高压电工、电网维护团队。
• 检测对象：绝缘子、变压器、高压电线、开关装置、避雷器、母线、高压线圈、断路器、电容器等

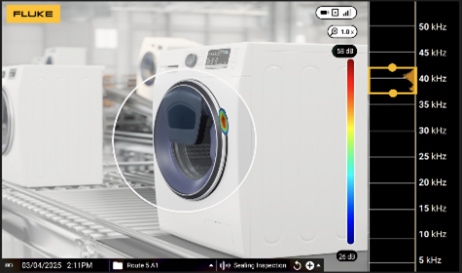

气密性检测（可搭配 Fluke SB140 SoundBeacon™）
