产品概述
固纬针对特定的安全测试仪系列提供专用选件，多通道扫描盒。这款多通道扫描盒GSB-01/02具有将GPT-9800/9900 / 9900A系列提供的测试电压或电流分配到多个测试点的功能。
一台扫描仪最多可以使用八个通道输出。操作人员可以根据选定的扫描仪型号在测试点上进行AC / DC耐压，绝缘电阻和接地连接测试。
此外，最多可将四台扫描仪连接到测试仪，最多允许32个通道。这些功能确保了具有多个测试点的电气和电子设备的高可靠性和省力。
每个通道的电位模式- HI（电压施加），LO（返回）和X（开路模式）可通过前面板操作或通过GPT-9800/9900的USB / GPIB / 9900A。
多路复用扫描器允许在八个测试通道中的指定设置-交流/直流耐受或绝缘电阻或接地连接测试。例如，可以将CH1〜CH3设置为HI（高电压），将CH4设为LO。
它为GPT-9800/9900 / 9900A测试仪增加了以下功能：
一台扫描仪将输出扩展到八个通道。可以为每个通道设置HI，LO或X的电位，根据扫描仪的型号，可以在任意八个测试点进行AC / DC耐压，绝缘电阻或接地连接测试。
一台GPT-9800/9900 / 9900A测试仪最多可连接四台扫描仪。这允许输出扩展到多达32个通道。
这样可以节省人力，可靠的耐电压，绝缘电阻或电气或电子设备或具有多个测试点的电子元件的接地连接测试。
GPT+GSB操作视频 https://v.youku.com/v_show/id_XNDkzOTAwNjgyOA==.html产品特性

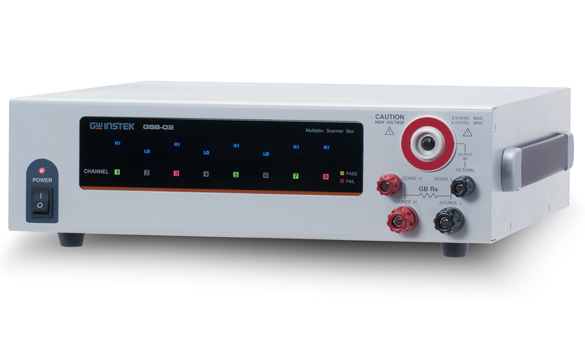

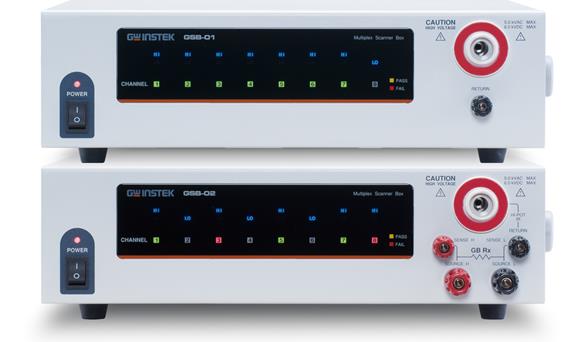

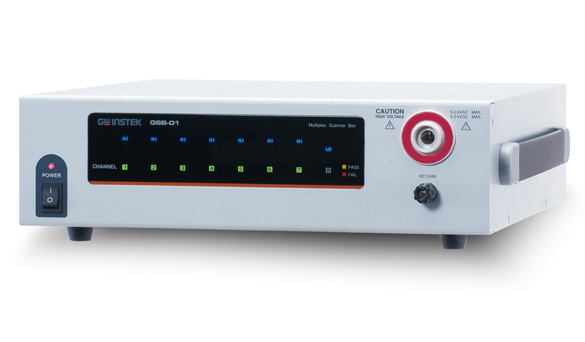

- 型号：GSB-01(8CH高压扫描盒)，GSB-02(6CH高压和2CH接地阻抗扫描盒)
- 多通道输出，用于耐压、绝缘阻抗、接地阻抗测试
- 高亮度LED，显示通道、状态&判断

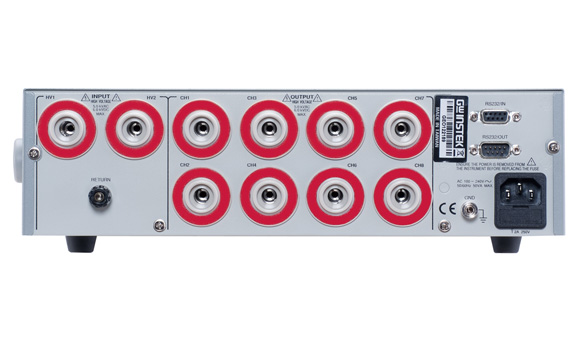

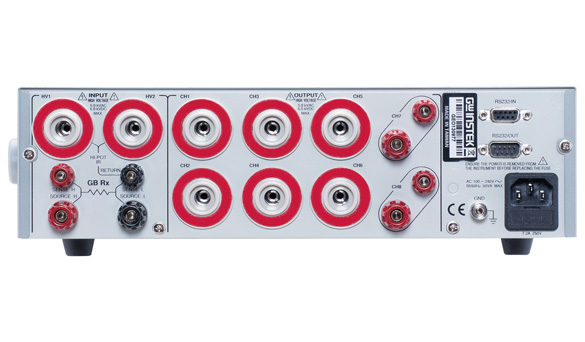

- 前&后输入接口设计，适合GPT-9800/9900/9900A系列
- 一台GPT-9800/9900/9900A系列最多连接4个扫描盒(32CH)
技术规格
快速选型
| 型号 | 高压额定值 | 大电流额定值 | H.V通道数 | G.B通道数 |
| GSB-01 | 5kVAC/6kVac | —————— | 8CH | —————— |
| GSB-02 | 5kVAC/6kVac | 40Vac | 6CH | 2CH |
| 详细规格 | ||
| GSB-01 | GSB-02 | |
| 高压额定值 | ||
| 5kVac/6kVdc | 5kVac/6kVdc | |
| 大电流额定值 | ||
| ---- | 40Aac | |
| H.V.通道数 | ||
| 8CH | 6CH | |
| G.B通道数 | ||
| ---- | 2CH | |
| 最大扫描盒数 | ||
| 4 (32CH Max) | ||
| 接口 | ||
| RS-232C，连接测试仪或扫描盒 | ||
| 电源 | ||
| AC 100~240V±10%，50/60Hz | ||
| 尺寸&重量 | ||
| GSB-01：330(W)×101(H)×399(D)mm;GSB-02：330(W)×101(H)×413(D)mm;约5.5kg | ||
