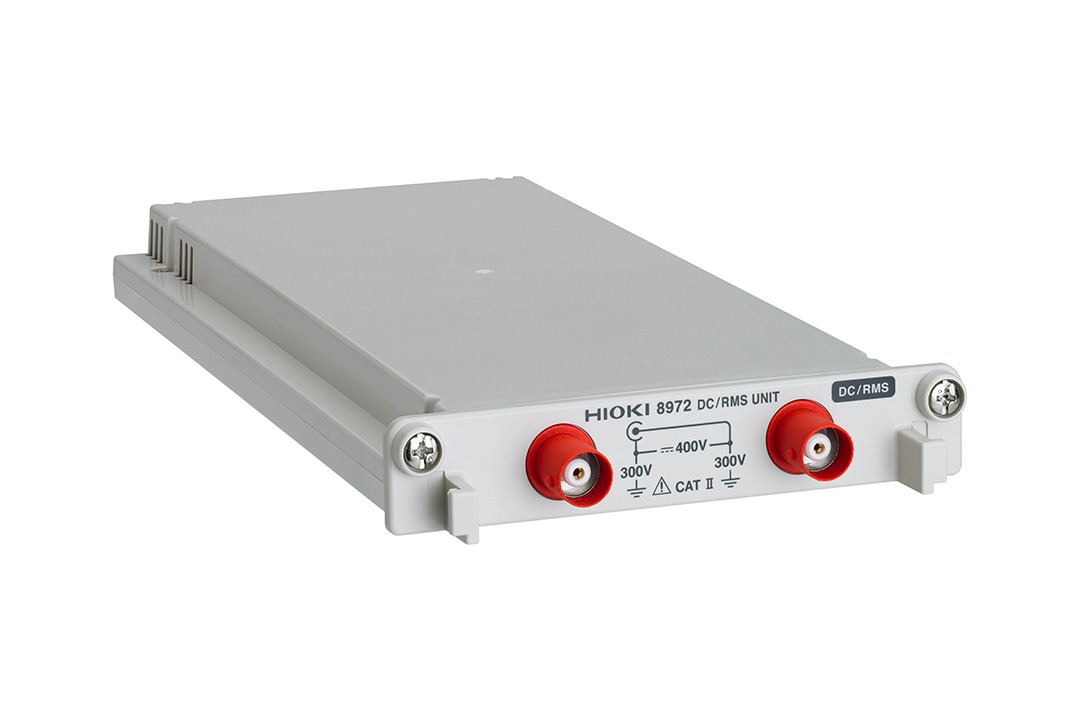

DC/RMS单元 8972

Name: DC/RMS单元 8972
Brand: HIOKI 日置
Availability: InStock

分类 HIOKI 日置 / 记录仪,数据采集仪应用场景 HIOKI 日置

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

2通道，测量瞬态波形和有效值带宽DC～400kHz，有效值DC，带宽30～100kH

测量功能	通道数：2ch电压测量，DC/RMS的切换功能
输入端口	绝缘BNC端口（输入电阻1 MΩ, 输入电容30 pF）对地最大额定电压：AC, DC300 V （输入和主机间绝缘，在输入通道和外壳间，各输入通道之间外加不会损坏的上限电压）
适用电流传感器	CT6863, CT6862, 9709, 9279, 9278, 9277, 9272-10 (使用转换线9318和8971连接)
测量量程	5 mV〜20 V/div, 12档量程，满量程：20div, 使用存储功能可测量/显示的AC电压: 280 Vrms 低通滤波器：5/50/500/5 k/50 k/100 kHz
测量分辨率	测量量程的1/100 (使用12bit A/D，用于MR8847时)
最高采样率	1 MS/s (2通道同时采样)
测量精度	±0.5% f.s.（5Hz滤波，含零位精度）
RMS测量	RMS精度: ±1% f.s. (DC, 30Hz〜1kHz) ±3% f.s. (1kHz〜100kHz) 响应时间: SLOW 5s (上升0→90% f.s.) MID 800ms (上升0→90% f.s.) FAST 100ms (上升0→90% f.s.) 波峰因数: 2
频率特性	DC〜400kHz -3 dB, AC耦合时：7 Hz〜400kHz -3dB
输入耦合	AC/DC/GND
最大输入电压	DC400 V (输入端口间外加不会损坏的上限电压)
体积及重量	106W × 19.8H × 196.5D mm, 250 g
附件	无

🔒
