适用于测量光伏高压设备的专业钳形表

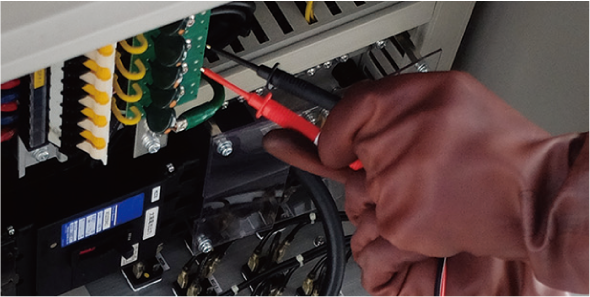

高压光伏发电设备检测更安全
从发电系统降低成本和提高效率的角度来看，光伏发电设备越来越高压化。 因此，为了保护检验人员的安全，选择支持更高电压测量的测量仪器很重要。
只需将直流高压测试探头 P2010连接到相应的钳形表，即可进行高达 CAT III 2000 V 的高压测量。
为什么要支持 CAT III 2000 V？
根据光伏电池组件安全合格标准(IEC 61730-1)，光伏组件被视为过电压分类 III，需要测量分类III 的测量仪器。通过使用与测量类别相匹配的测量仪器，可以保护人员和设备避免触电和灼伤等严重事故。1500V系统在目前的光伏发电设备中得到广泛应用，但随着未来系统的效率和规模越来越大，需要能够处理更高电压的测量仪器。

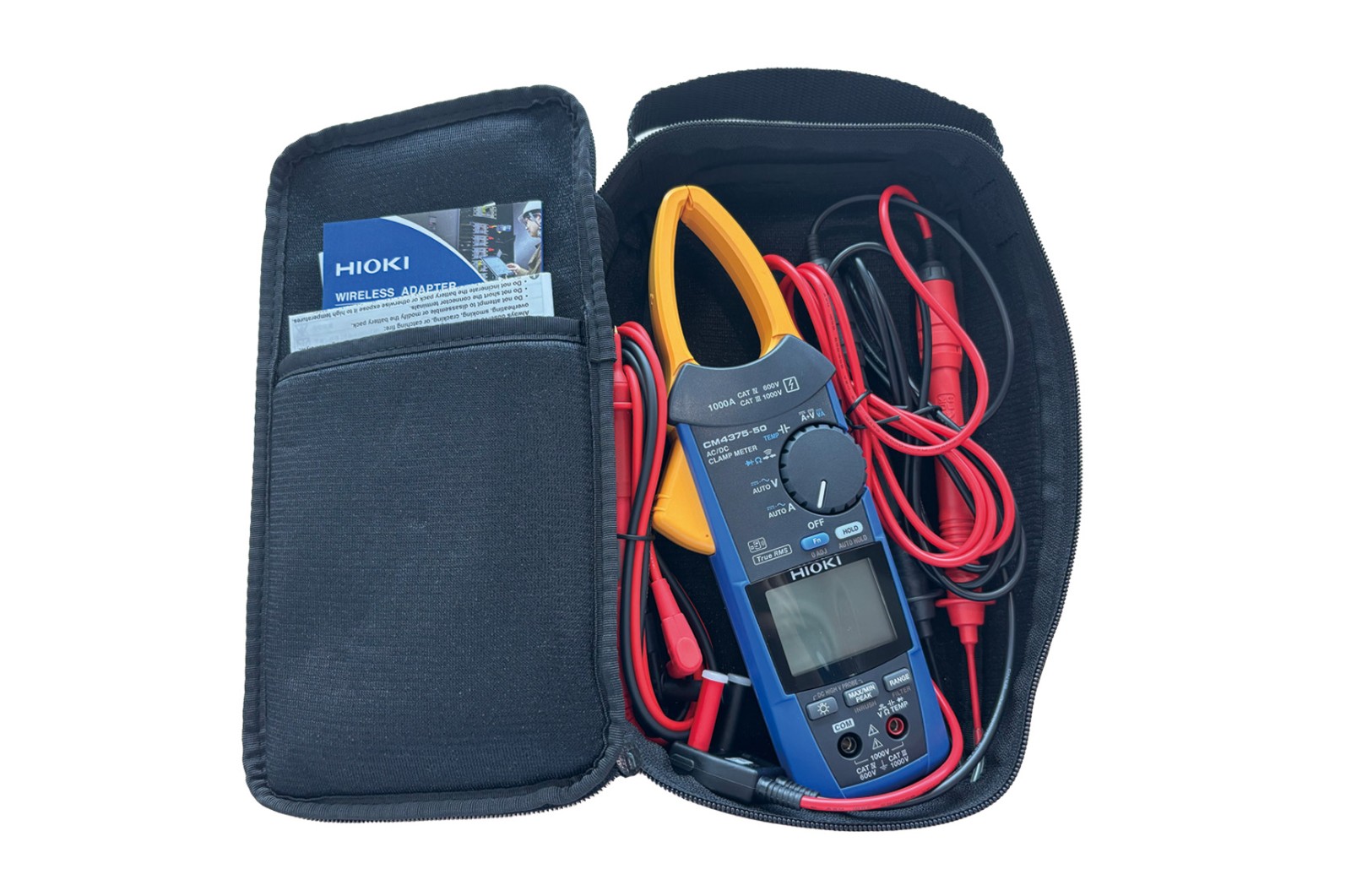

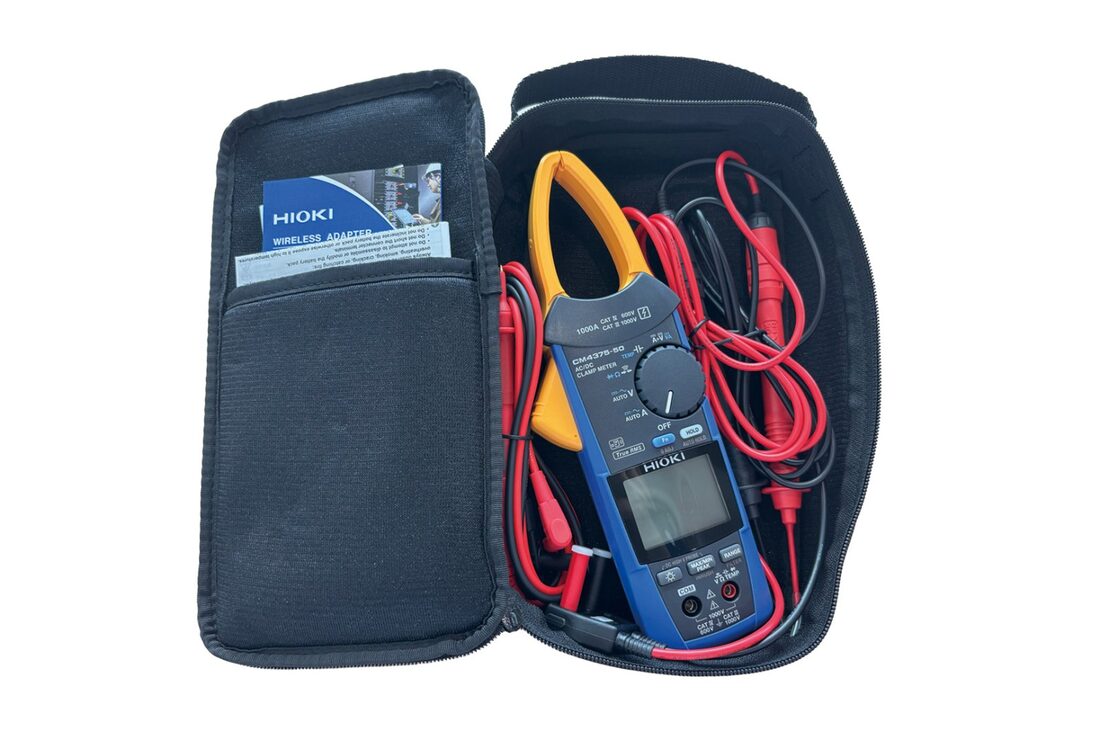

CM4375-93作为支持 CAT III 2000 V 的产品,帮助实现安全简单的光伏高压测量。
技术规格
CM4375-93基本参数
| 交流电流 | 1000 A (精度规定范围：1.0 A～999.9 A) 代表精度：±1.3% rdg ±0.3 A |
|---|---|
| 直流电流 | 1000 A (精度规定范围：±1.0 A～±999.9 A) 代表精度：±1.3% rdg ±0.3 A |
| 交流+直流电流 | 1000 A (精度规定范围：1.0 A～999.9 A) 代表精度：±1.3% rdg ±1.3 A |
| 交流电压 | 6.000 V/60.00 V/600.0 V/1000 V 代表精度：±0.9% rdg ±0.003 V |
| 直流电压 | 600.0 mV/6.000 V/60.00 V/600.0 V/1000 V/2000 V 代表精度：±0.5% rdg ±0.5 mV |
| 交流+直流电压 | 6.000 V/60.00 V/600.0 V/1000 V 代表精度：±1.0% rdg ±0.013 V |
| 直流功率 | 0.000 kVA～±2000 kVA 代表精度：±2.0% rdg ±0.020 kVA |
| 电阻 | 600.0 Ω/6.000 kΩ/60.00 kΩ/600.0 kΩ/6.000 MΩ 代表精度： ±0.7% rdg ±0.5 Ω |
| 温度 | -40.0℃～400.0℃ 代表精度：±0.5% rdg ±3.0 ℃ |
| 静电电容 | 1.000 μF/10.00 μF/100.0 μF/1000 μF 代表精度：±1.9% rdg ±0.005 μF |
| 频率量程 | 9.999 Hz/99.99 Hz/999.9 Hz 代表精度：±0.1% rdg ±0.003 Hz |
| 显示更新率 | 5次/s*1 |
| 使用温度范围 | -25℃～65℃，90% RH以下(无结露) |
| 存放温度范围 | -30℃～70℃，90% RH以下(无结露) |
| 防尘防水性能 | IP20*2 ，IP54*3 |
电源 连续使用时间 | 7号碱性电池(LR03)×2 约40小时*4 |
| 体积及重量 | 65×242×35 mm，350 g |

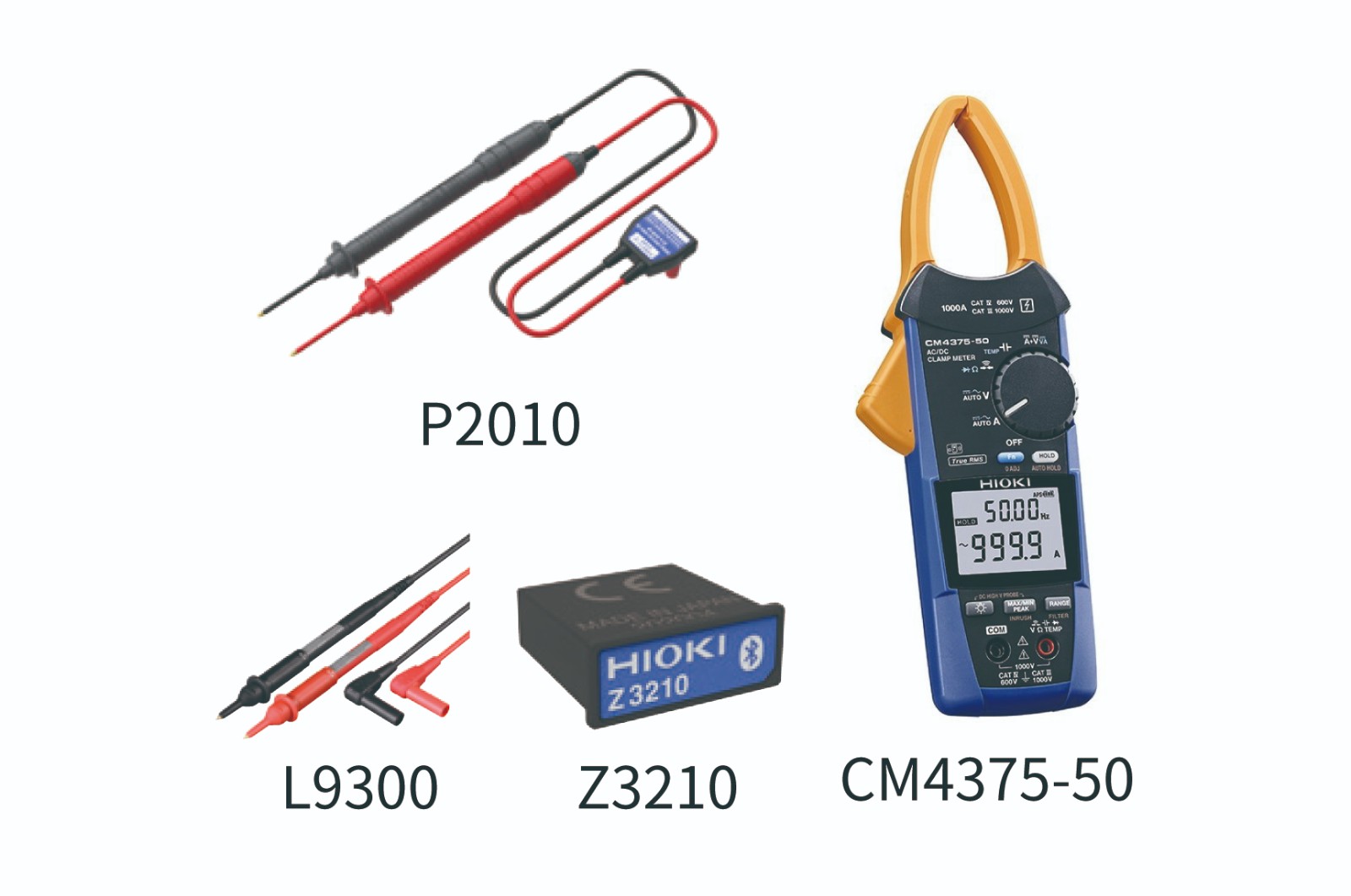

| 附件 | AC/DC钳形表CM4375-50×1、测试线L9300×1、高压直流测试探头P2010×1、无线适配器Z3210×1、携带包C0203×1、使用说明书×2、使用注意事项×2、7号碱性电池（LR03）×2 |
P2010基本参数
| 最大输入电压 | DC 2000 V (INPUT H – INPUT L 之间，最大额定电压) |
|---|---|
| 对地最大额定电压 | 2000 V (测量分类III ) 预期瞬态过电压15000 V 1000 V (测量分类IV) 预期瞬态过电压12000 V |
| 输入电阻 | 20 MΩ± 5.0% (INPUT H – INPUT L之间，OUTPUT 端子开路时) |
| 输出比 | 1/10 或 1/11(取决于对应产品) |
| 过载保护 | DC 2200 V/AC 2200 V1分钟 (INPUT H – INPUT L之间) DC 600 V/AC 600 V1分钟 (OUTPUT H – OUTPUT L之间) |
| 输出端子 | 4mm 香蕉端子 |
| 使用场所 | 室内使用，污染度2，海拔2000米以下 |
| 使用温湿度范围 | 温度：-25°C ～65°C 湿度：-25°C ～40°C，80% RH 以下(无结露) 40°C ～65°C，40°C 80% RH到65°C 25% RH使用湿度上限线性下降(无结露) |
| 存放温湿度范围 | -30°C ～70°C，90% RH 以下(无结露) |
| 适用标准 | EN 61010 |
选件/附件

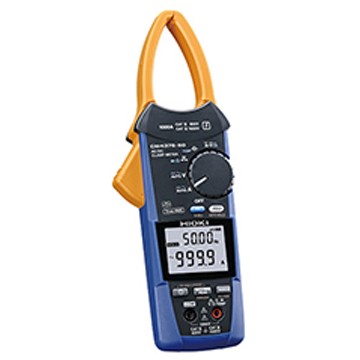

AC/DC钳形表CM4375-50
纤薄的钳口，能轻松进入线缆狭窄处的设计；AC/DC 1000A；有可无线传输数据的选件Z3
查看详情
直流高压测试探头P2010
安全地进行高压光伏发电设备的维保工作
查看详情
无线适配器Z3210
通过免费软件【GENNECT Cross】可以测量的同时制作报告。
查看详情
测试线L9300
线长95cm，护套和手指保护装置一体型
查看详情
携带包 C0203
查看详情
测试线L9207-10
90cm长
查看详情
连接线L4930
1.2m长
查看详情
延长线 L4931
用于延长L4930/L4940，1.5m
查看详情- 直流高压测试探头P2010
安全地进行高压光伏发电设备的维保工作
查看详情
K型热电偶 DT4910
K型，前端暴露型，裸线径0.3mm，传感器长80cm，等级2，-40℃?260℃
查看详情
接触针L4933
DC 60 V, AC 30 V
查看详情
小型鳄鱼夹L4934
CAT III 300V，CAT II 600V
查看详情
抓状夹 L9243
安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V
查看详情
测试针L4932
安装于香蕉插头式连接线的前端，CAT IV 600V，CAT III 1000V
查看详情
鳄鱼夹 L4935
用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
查看详情
测试夹 L4936
用于L4930/L4940前端，CAT III 600
查看详情
磁铁接合器 L4937
用于L4930/L4940前端，CAT III 1000
查看详情
磁性转换头9804
用于电压线前端
查看详情
测试针L4938
连接香蕉头电线的前端，CAT III 600V
查看详情
断路针L4939
连接香蕉头电线的前端，CAT III 600V
查看详情
连接线L9257
1.2m长
查看详情- 携带包 C0203
查看详情 - 测试线L9300
线长95cm，护套和手指保护装置一体型
查看详情 - 无线适配器Z3210
通过免费软件【GENNECT Cross】可以测量的同时制作报告。
查看详情

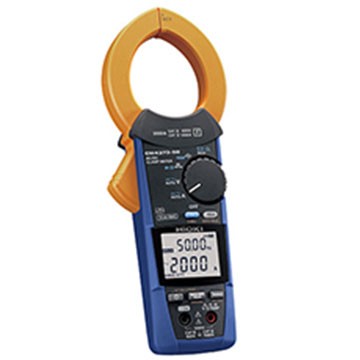

AC/DC钳形表CM4373-50
