规格参数
产品概述

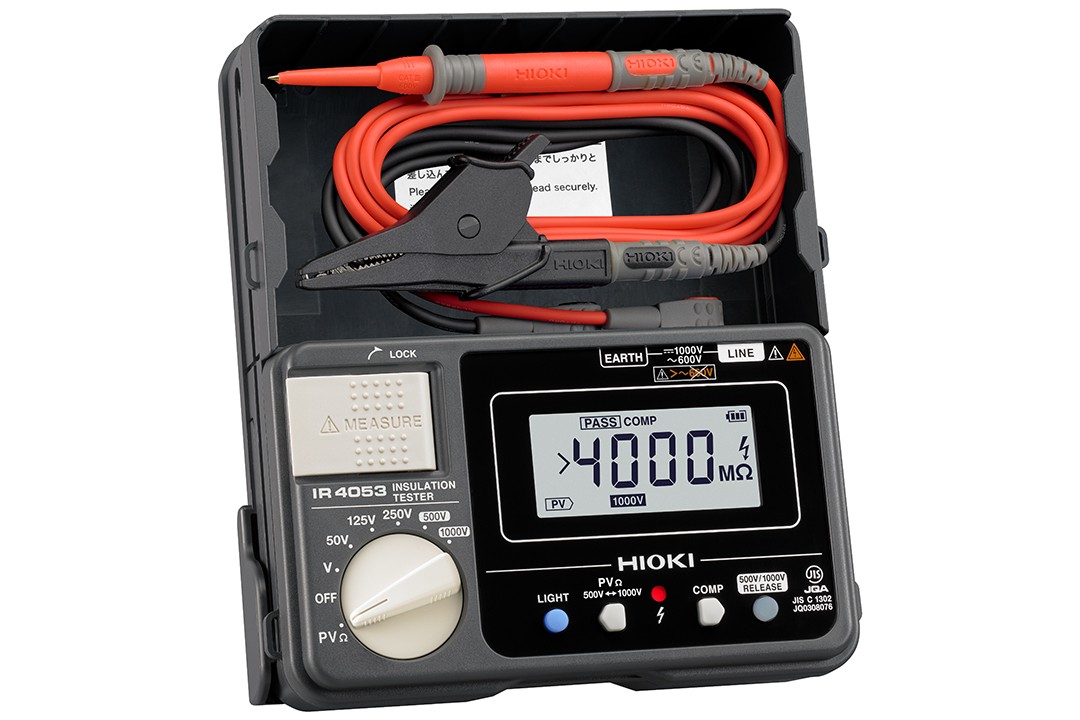

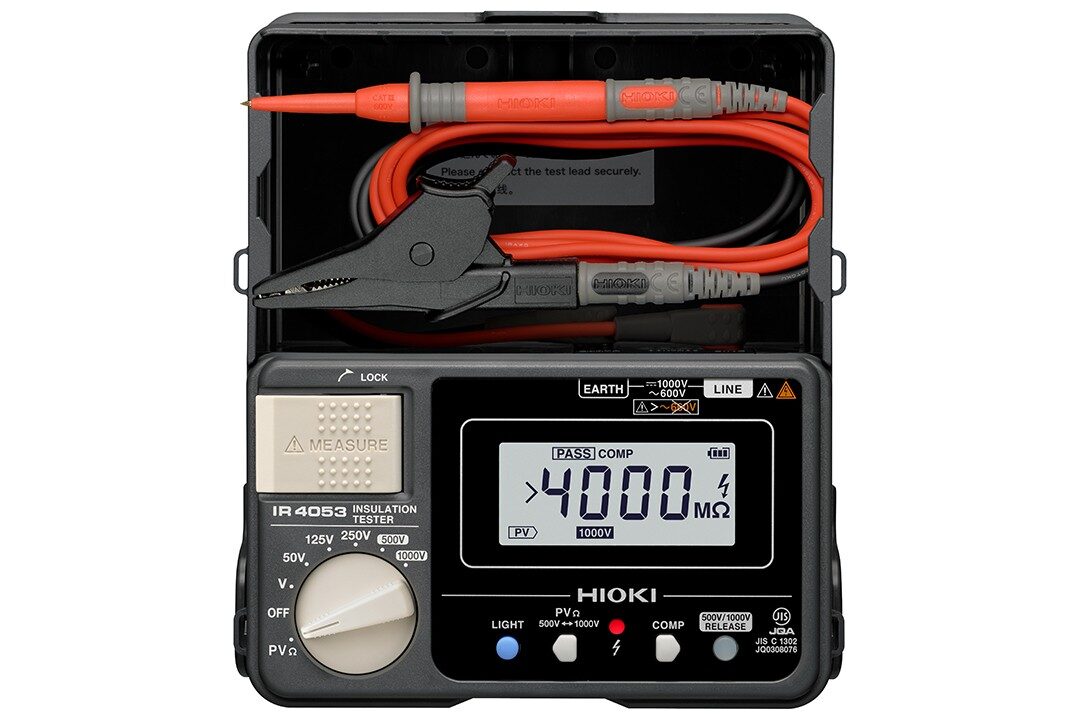

带PV专用量程的5档量程数字绝缘电阻表
产品介绍视频

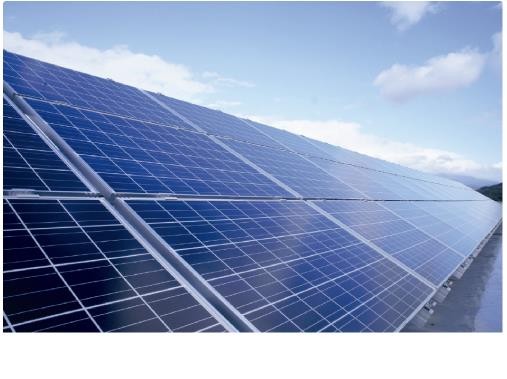

不受发电中太阳能面板影响的绝缘电阻测量
专门设计的用于太阳能面板的绝缘电阻测量的IR4053-10，不会受到发电中的影响，能够正确的测量绝缘电阻值。

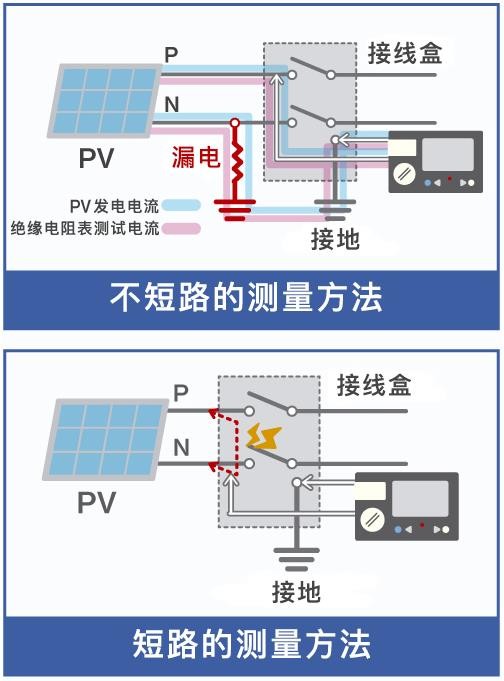

以往的太阳能面板的绝缘测量中的问题点
根据一般社团法人日本电机工业会（JEMA）和日本太阳光发电协会（JPEA）共同制定的《光伏发电系统维护和检查指南》2种测量方法和以往绝缘电阻表的问题点。
【不短路的测量方法】
危险性较低，根据电路的状态会收到发电中PV的影响，可能产生和实际绝缘电阻状态不同的测量结果。
【短路的测量方法】
为了正确的测量发电中PV，需要进行测量电路的短路测量。
需要另外设置短路开关，可能会存在产生点和危险。
而且，为了防止危险产生，一般推荐在夜间进行测量工作。

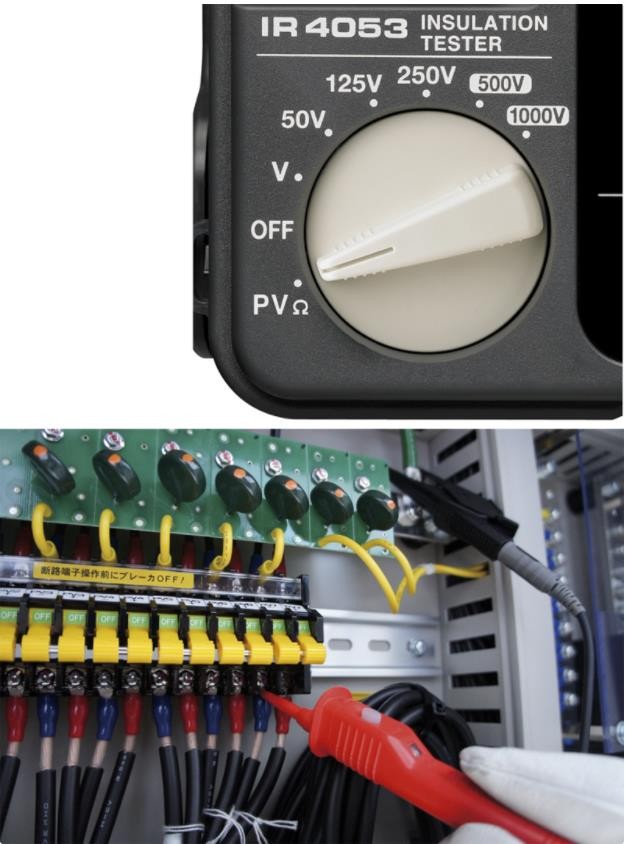

具备PVΩ量程的绝缘电阻表IR4053-10在不短路的情况下也能准确、安全的进行测量
不短路的测量方法，通常进行绝缘测量后绝缘电阻值会有不稳定的时候，这时变成PVΩ后进行测量。
能够不受太阳能面板的影响准确的进行测量。

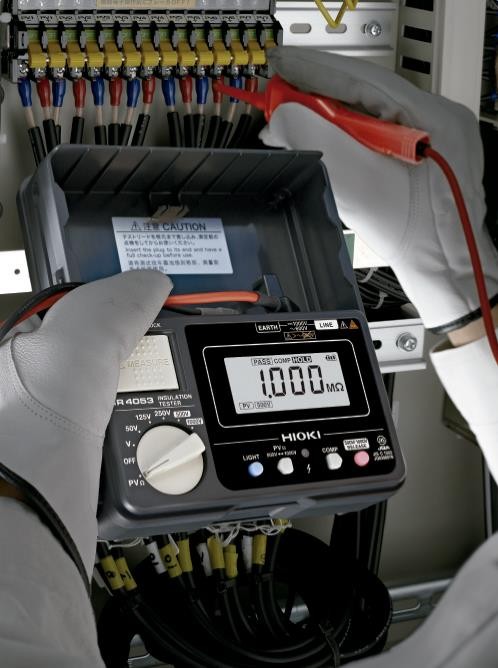

快速的测量值显示，加快工作进度
测量开始后4秒显示测量值。
第1次的显示后每1秒更新显示值。
迅速的测量，便捷舒适的用法。

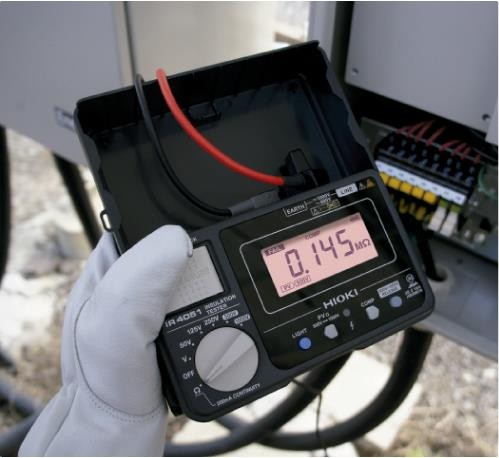

使用比较判断功能判定测量结果合格与否
设置标准值后，标准值以上判定为PASS（合格），标准值以下判定为FAIL（不合格）。
FAIL（不合格）判定时，会以“哔——”的连续音和显示画面亮红灯来进行通知。
因此，合格与否的结果一目了然。

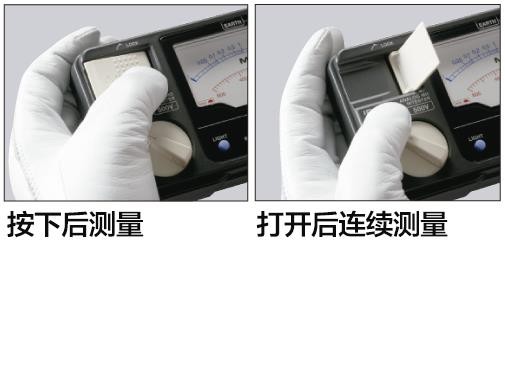

便捷的测量开关、卓越的操作性
仅用大拇指就能操作。
按下开关进行单词测量，打开开关进行连续测量。
※图片为模拟兆欧表

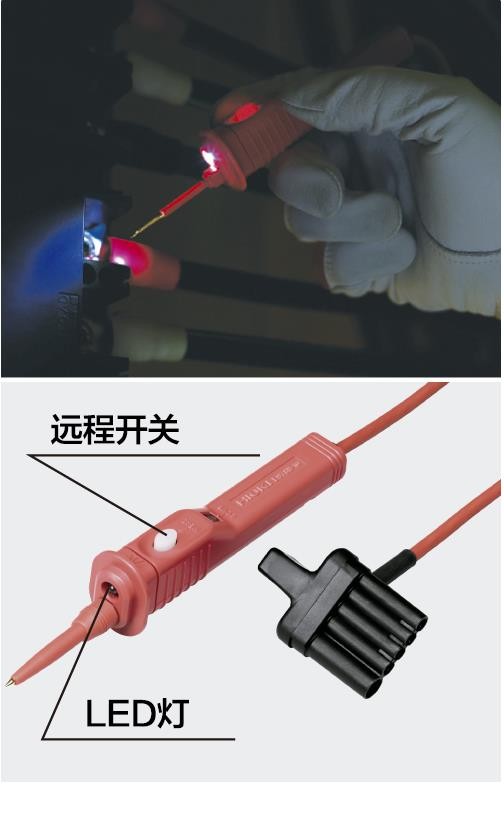

使用测试线远程操作测量的开始和停止
使用带开关的测试线，可以在测试线处进行测量的开始和停止操作。
手边还带有小灯，便于暗处操作。

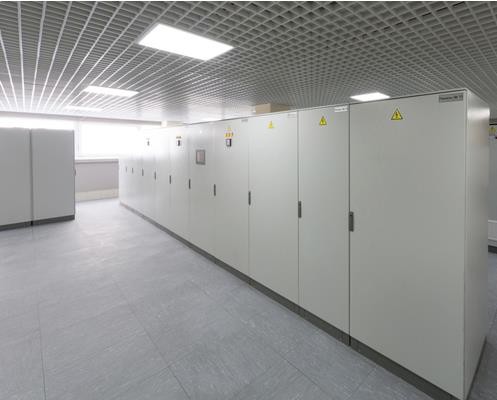

现场放心使用的耐用设计
能承受混凝土上1m处跌落的防摔设计，即便现场使用也很放心。
技术规格
基本精度
| PVΩ测量 | ||
|---|---|---|
| 额定测量电压 | DC500V | DC1000V |
| 有效最大显示值 | 2000 MΩ | 4000 MΩ |
| 测量范围/精度 | 0.200～500 MΩ / ±4% rdg. 501～2000 MΩ / ±8% rdg. | 0.200～1000 MΩ / ±4% rdg. 1010～4000 MΩ / ±8% rdg. |
| 其他测量范围/精度 | 0～0.199 MΩ / ±2% rdg. ±6 dgt. | |
绝缘电阻测量（精度保证时间1年）
| 额定测量电压 | DC 50 V | DC 125 V | DC 250 V | DC 500 V | DC 1000 V |
|---|---|---|---|---|---|
| 有效最大显示值 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
| 精度 第一有效测量范围MΩ | ±4% rdg. 0.200～10.00 | ±4% rdg. 0.200～25.0 | ±4% rdg. 0.200～50.0 | ±4% rdg. 0.200～500 | ±4% rdg. 0.200～1000 |
| 能维持额定测量 电压的下限电阻 | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
| 直流电压测量 | 4.2 V (分辨率0.001 V)～1000 V (分辨率1 V), 4档量程, 精度: ±1.3% rdg. ±4 dgt., (超过1000 V无法保证精度) | ||||
| 交流电压测量 | 420 V (分辨率0.1 V)/600 V (分辨率1 V), 2档量程, 50/60 Hz, 精度: ±2.3% rdg. ±8 dgt., (超过600 V无法保证精度) | ||||
| 显示 | 半透明FSTN液晶，背光灯 | ||||
| 响应时间 | 绝缘电阻量程1秒，PVΩ功能4秒※在我司规定的条件下 | ||||
| 功能 | 带电警告、自动放电、交流/直流自动判断、比较器、防摔、自动省电 | ||||
| 电源 | 5号碱性干电池（LR6）×4，连续使用时间：20h（在我司规定的条件下） | ||||
| 体积及重量 | 159 W × 177 H × 53 Dmm, 600 g（含电池，不含测试线） | ||||
| 附件 | 测试线L9787×1，挂绳×1，使用说明书×1，5号碱性干电池（LR6）×4 | ||||
选件/附件
鳄鱼夹（红）Z7025
以下产品的红色鳄鱼夹的替换零件：L1000, L1000-05, L2200, L493
查看详情
鳄鱼夹（黑）Z7026
以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
查看详情
测试线（红）Z7027
以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
查看详情
测试线（黑）Z7028
以下产品的黑色测试线替换部件：L4930, L9257, L9787, L9788-11,
查看详情
测试针（红）Z7029
以下产品的红色测试针的替换部件：L2200, L4938, L9787
查看详情
测试线（黑）Z7030
以下产品的黑色测试针的替换部件：L2200, L4938, L9787, L9788-11
查看详情
磁性转换头9804-02
用于电压线前端，黑×1
查看详情
测试线 L9787
标配，带接线/接地头和鳄鱼夹，线长1.2m
查看详情
断路器用探针 L9787-91
用于连接到L9787前端，长70mm
查看详情
