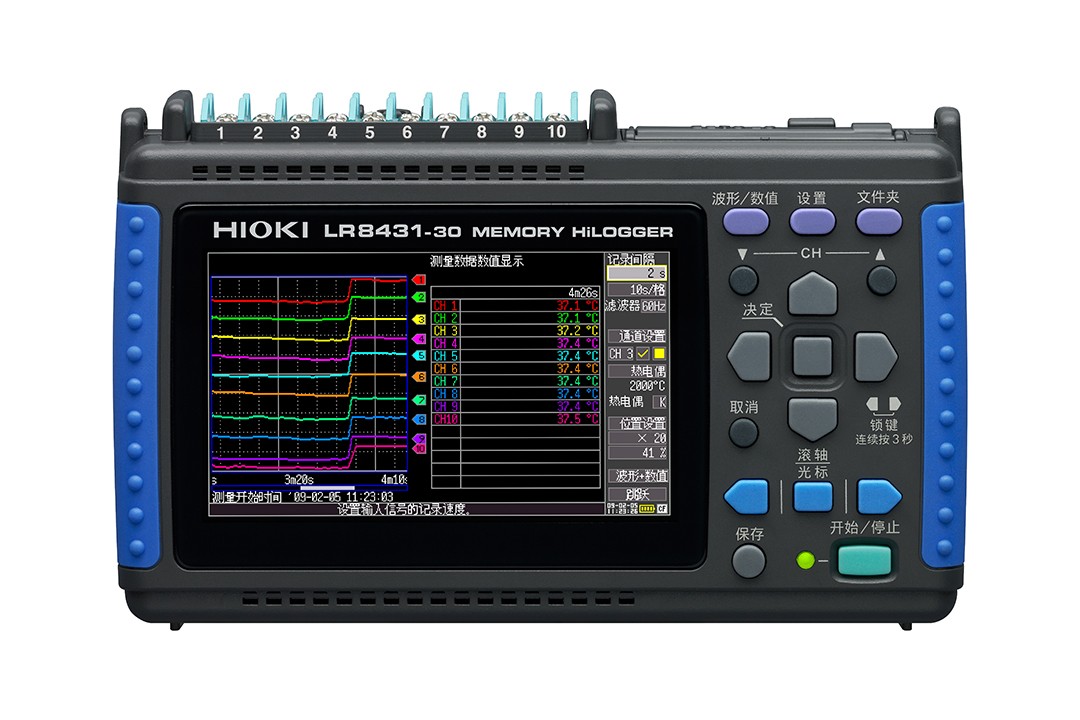

U盘对应&精度提升！绝缘·10ms·10ch的小型数采

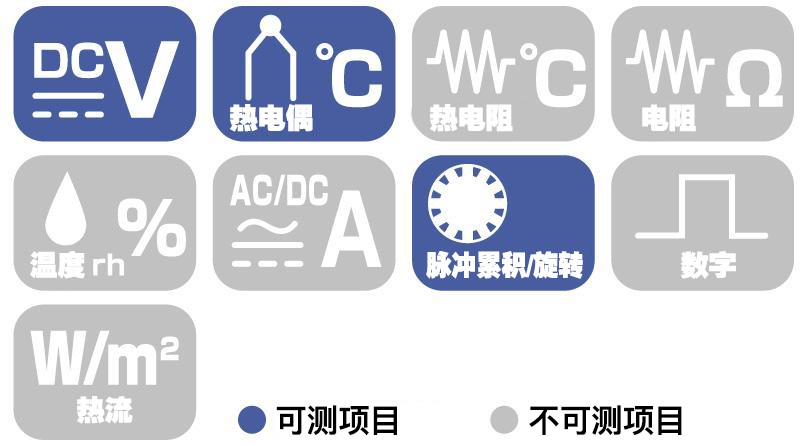

从产线到研发均能使用，适用范围广的小型数采
可用于以下用途>
●用于针对EV、HV的马达、变频器的评估
通过高速/绝缘输入可以进行干扰较少的稳定测量。
●用于空调设备的效率测量和性能评估
可用于对多个出风口的输入/输出或内部零部件的温度等多点进行同时测量。
●用于电子设备内部零部件的温度测量和性能评估
通过和风速转换机组合，可以对装置内的冷却效率进行测量。

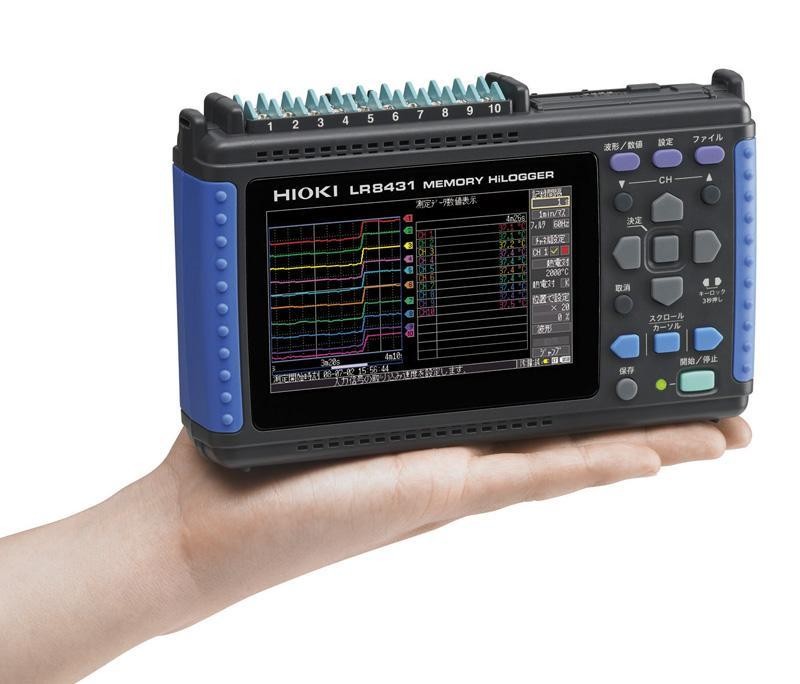

手掌大小的10ch数采
手掌大小的小型轻巧尺寸，方便随身携带。
也能放心用于测量存在电位差的被测物的温度、电压。
模拟输入10ch，所有通道都绝缘。
即使同时进行热电偶和电压输入等测量，也不会有干扰或者触电的危险。
脉冲输入4ch，可以累积旋转脉冲或转速（脉冲输入共地）。
※通道之间通过半导体继电器绝缘。
若雷击浪涌等导致通道间外加了超过产品规格的电压时，可能会造成半导体继电器短路故障，因此请千万注意。

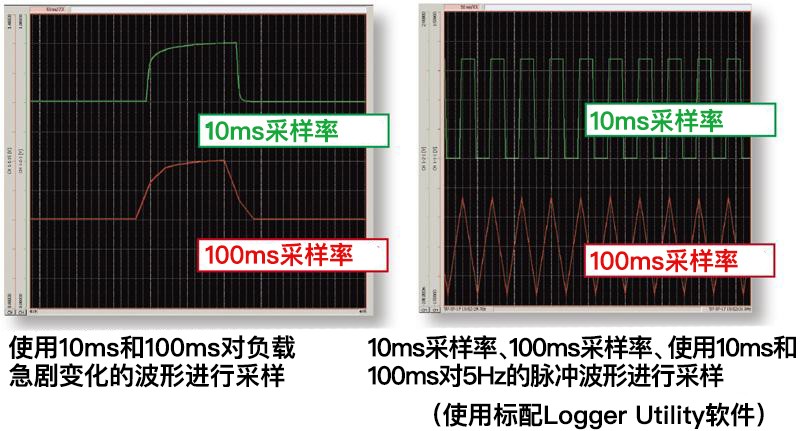

所有通道10ms高速采样的数采
在EV、HV、PHV等电子化的汽车开发中，为了适应负载急剧变化的测试要求，需要多通道10ms采样率的功能。
也可以捕捉以往100ms采样率无法捕捉到的波形。

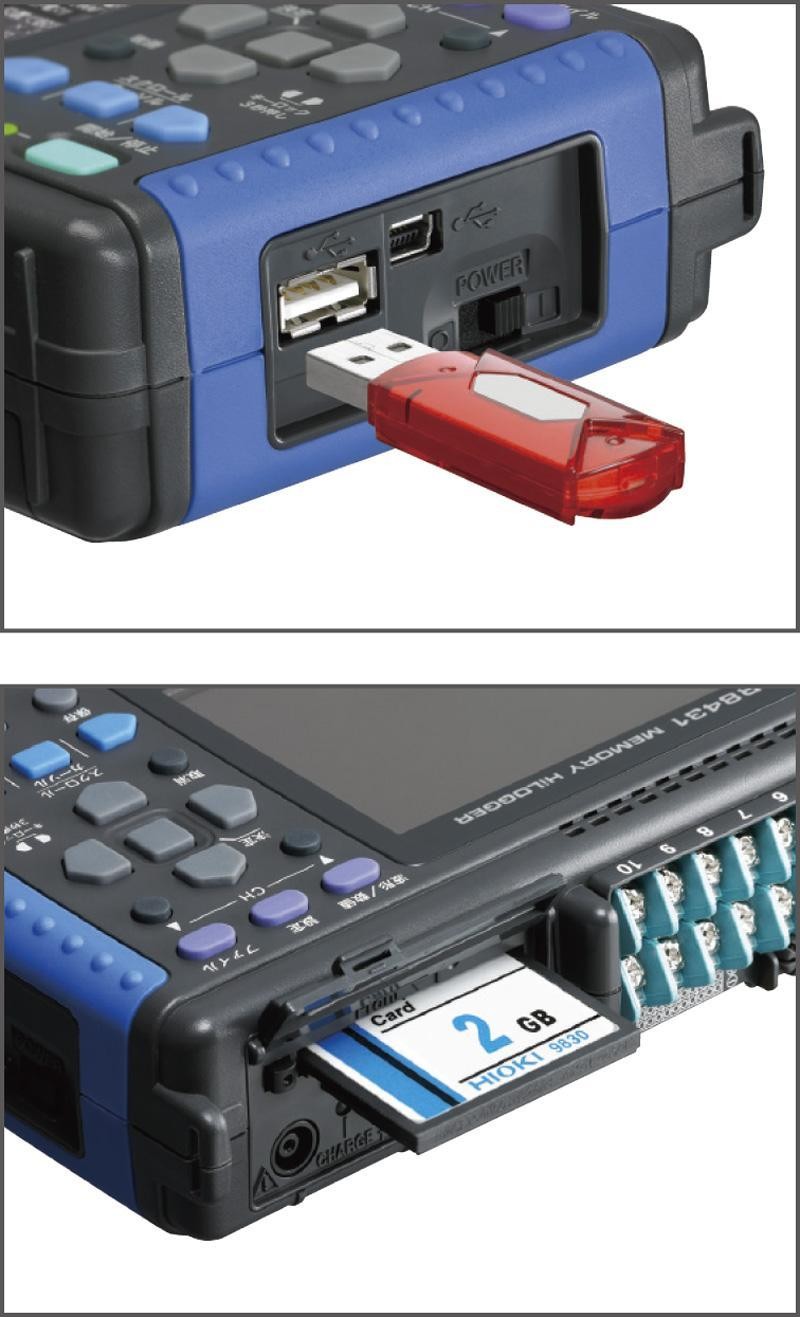

可使用U盘和CF卡
测量数据可以记录在U盘中，保存在PC中轻松携带。
长时间测量时，能够记录在可靠度更高的CF卡中。
实时记录过程中，能够暂停测量更换存储媒介。
能够在继续测量的同时，将记录时间点为止的数据带回。
*在记录间隔设置为最快时进行新的存储媒介更换的话，请在2分钟内完成更换。
*为了进行长时间的重要数据记录，推荐使用符合工业标准的HIOKI原装CF卡。无法保证HIOKI原装CF卡之外的存储媒介的正常操作。

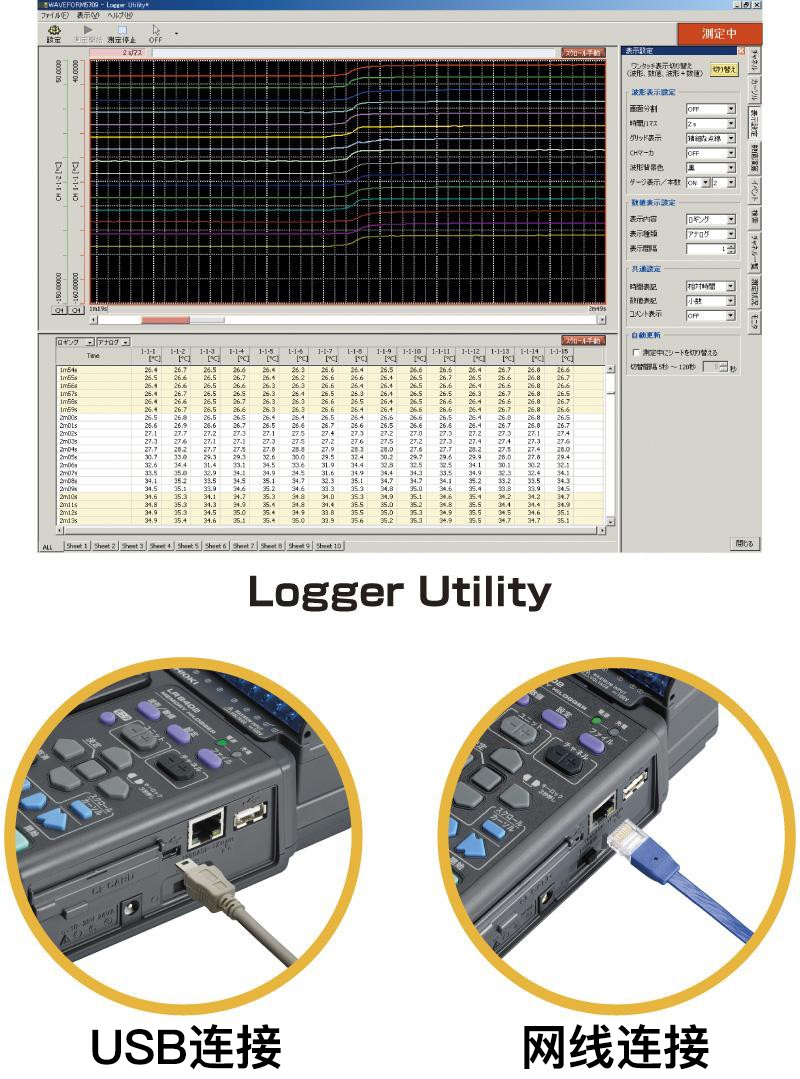

标配用于测量和分析的计算机软件
标配适用于计算机测量的专用应用软件“Logger Utility”。
将数据实时记录在计算机中。
测量过程中，也能查看之前的数据。
计算机和数采通过USB或网线连接。
*USB、网线连接图中产品为LR8400-21。
技术规格
基本参数
| 通道数 | 模拟10ch扫描绝缘输入(带M3压紧端子的端子板)+脉冲输入4ch(脉冲输入的通道全部和主机共地) |
|---|---|
| 测量对象 | [电压]100mV～60V，1-5V f.s.，6档量程，最高分辨率5μV [温度：热电偶] -200℃ ～2000℃ (根据所用传感器不同而不同)，1档量程(K, J, E, T, N, R, S, B)，最高分辨率0.1℃ [温度：热电阻]无此功能 [湿度]无此功能 [脉冲累积] 0～1000M count，1档量程(无电压a 接点，开路集电极为电压输入)，最高分辨率1count [转数变化] 0～5000/n (r/s) f.s. ，1档量程 (和脉冲累积相同的输入信号)，分辨率1/n (r/s) ※n为每1转的脉冲数时1～1000 |
| 最大输入电压 | DC 60V (模拟输入)，DC -5V ～ 10V (脉冲输入) |
| 对地间最大额定电压 | AC 30Vrms或DC 60V (输入通道和外壳间，各输入通道之间外加的安全电压) |
| 记录间隔 | 10ms～1小时，19种设置(每个记录间隔都是所有通道高速扫描) |
| 数字滤波器 | OFF/50Hz/60Hz(自动设置切断频率) |
| 存储容量 | 内存3.5MW，CF卡/U盘(保证HIOKI原装CF卡的操作) |
| 外部接口 | USB2.0系列迷你B×1，功能：PC控制，将CF卡内的测量数据传输至电脑(U盘内的数据不能通过USB通讯传输至电脑) CF卡/U盘的驱动间可复制 |
| 显示屏 | 4.3英寸WQVGA-TFT彩色液晶(480 × 272点) |
| 功能 | 实时保存至CF卡/U盘，数值运算等 |
| 电源 | AC 适配器Z1005 (AC100 ～ 240V，50/60Hz)，电池组9780 / 连续使用时间：约2.5h，12V电池(DC10 ～ 16V，连接线请来电咨询，配线为3m 以内) |
| 体积及重量 | 176W × 101H × 41Dmm，550g (未安装电池组9780时) |
| 附件 | 测量指南×1, USB连接线×1, AC适配器Z1005 ×1 |
选件/附件
连接线 9641
用于脉冲输入，线长1.5m
查看详情
PC卡 9728
带PC卡套，512MB
查看详情
PC卡 9729
带PC卡套，1GB
查看详情
PC卡 9830
带PC卡套，2GB
查看详情
电池组 9780
NiMH，安装在主机上充电
查看详情
AC适配器 Z1005
AC 100~240V，标配
查看详情
携带箱 9782
可收纳选件，树脂材质
查看详情
保护膜 9809
已包括，液晶画面保护，2个一套
查看详情
携带盒9812
可收纳小配件，橡胶材质
查看详情
