产品概述
轻松实现模拟数据和CAN数据的统一管理

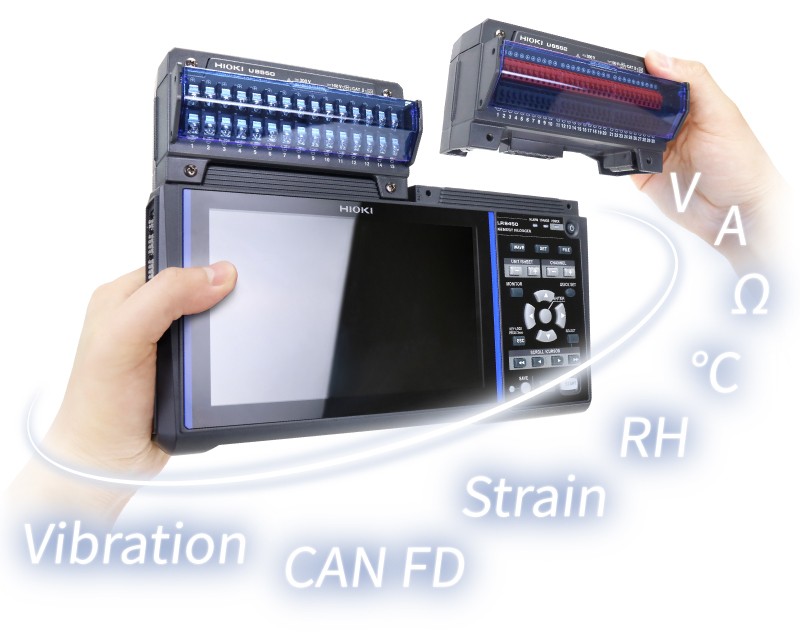

使用一台数据采集仪即可测量多个信号

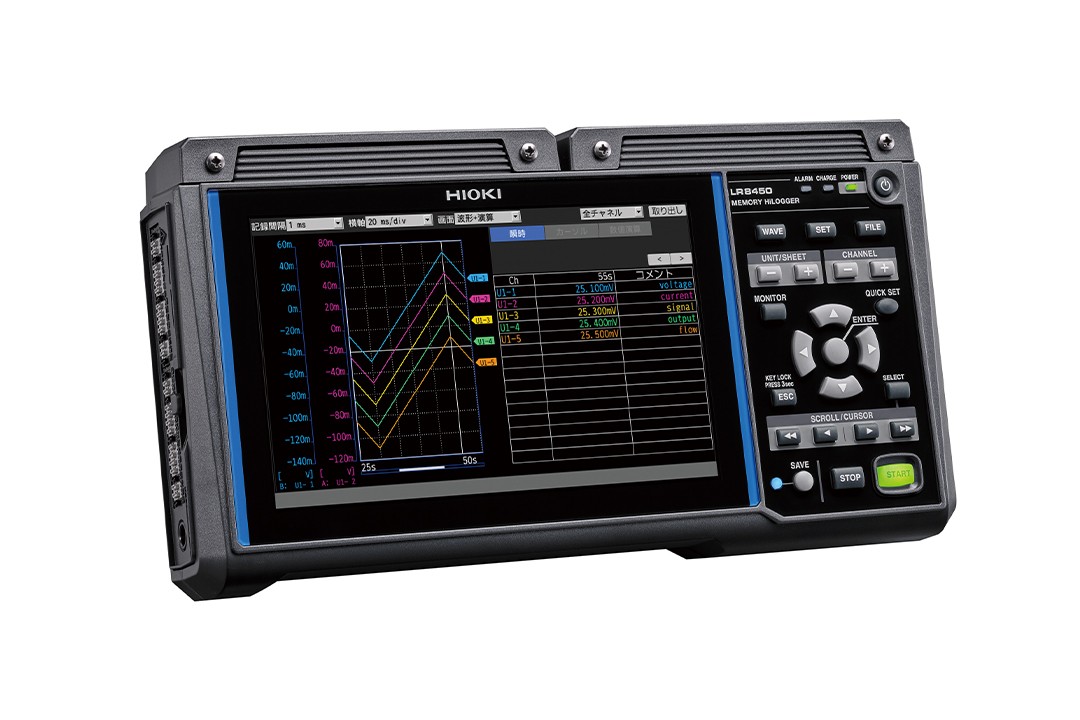

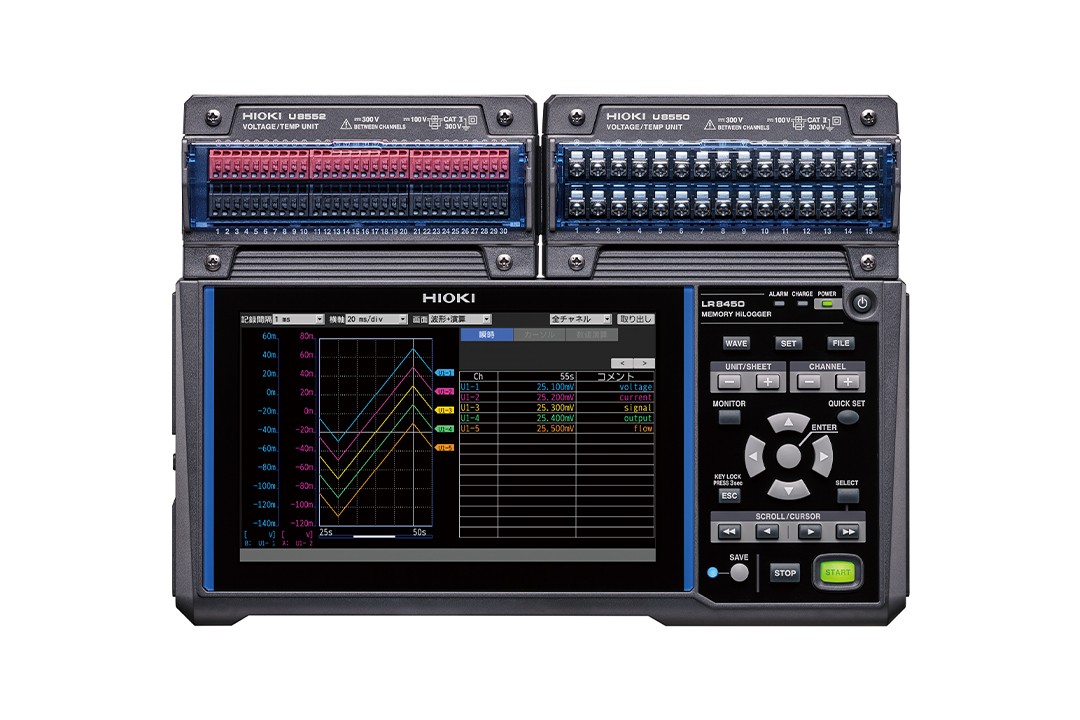

数据采集仪LR8450可在单机上实现多路模拟信号测量与 CAN 协议数据采集。测量数值可通过机身显示屏在测试现场实时查看，有效提升现场测量作业的操作性与工作效率。
温度测量
热电偶、RTDs（Pt100 / Pt1000等）、热敏电阻
电气信号
电压、电流、电阻
机械信号
应变（振动、应力）
车辆与控制通信
CAN / CAN FD
即开即用，即刻测量
GENNECT Space 是一款可统一管理日置（HIOKI）测量仪器所采集数据的测量数据整合软件。通过简化测量系统的搭建流程，减少设置耗时，让您更专注于数据分析工作。
无需编程，一站式构建测量工作流
监视、记录、可视化、分析，均可在同一环境中完成。
多台测量仪器，统一整合至单一工作流
数据采集仪、功率分析仪等设备，可在统一时间轴上无缝协同工作。
所有测量仪器参数，由 PC 统一管理
无需逐台单独设置，集中式管理大幅提升设置效率。
点击查看详情

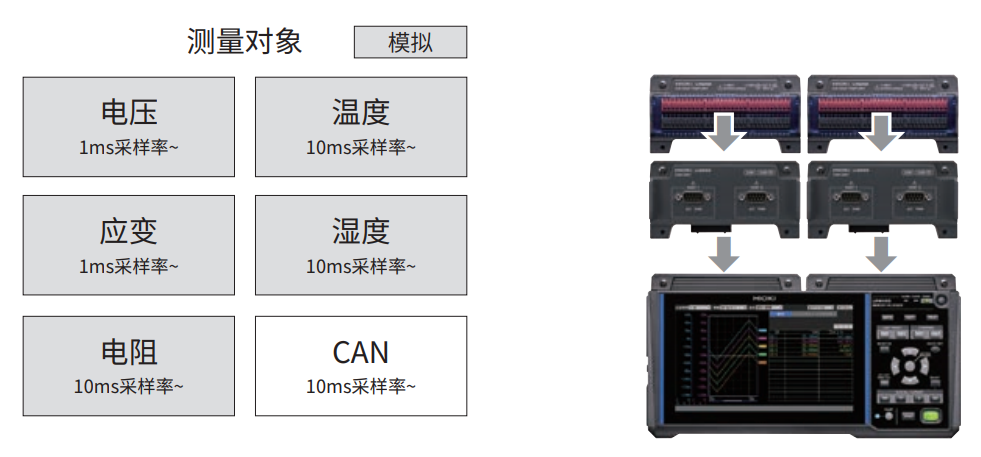

直连单元可从1台增加至4台，最多输入120通道
适应各种各样的场景，6种类型的直连单元自由组合。
通过改变组合的单元，可以测量电流、CAN、电压、温度、应变、湿度、电阻。一个模拟单元有输入30个通道。安装4个单元，最多可支持120个通道的测量。 CAN单元U8555在1个单元中最多可支持500个通道输入。
也有可以使用无线单元的无线局域网（LAN）机型。 无线局域网（LAN）机型
LR8450-01

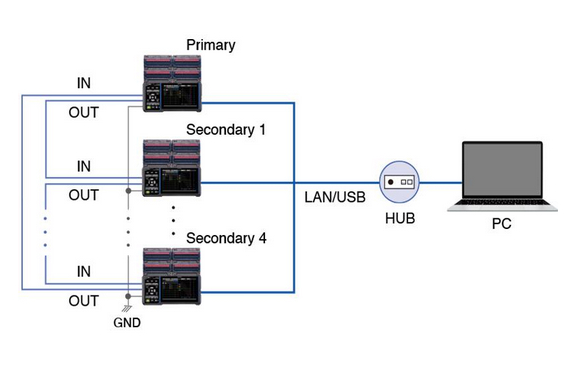

模拟600 ch同步采样测量【V2.10以上】
连接多个LR8450外部同步端子( SYNC.IN、SYNC.OUT )后，最多可进行5台(模拟600 ch )的同步采样测量。
※连接无线单元时，无法使用同步采样功能

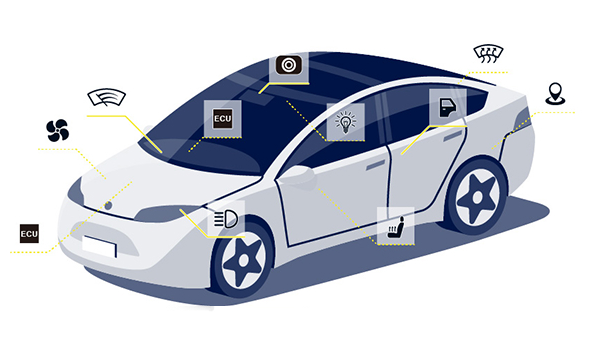

通过消耗电流的多点检测实现能耗的可视化
EV汽车除了电机以外，还搭载了ECU等各种各样的电气零部件，都会消耗电能。为了延长EV汽车的续航距离，避免无效的能量损耗是非常重要的。为了正确把握ECU和电气设备的实际能耗，比较理想的是进行实车测量。
通过使用HIOKI的LR8450、电流模块和电流传感器，即便是在实车中也能轻松实现多点测量。根据记录消耗电流的数据，可以明确需要优化的地方，有利于大幅降低能耗。
以最快1ms的采样率测量电流
电流模块U8556（链接对应产品）
小型非接触式电流传感器
AC/DC电流传感器CT7812
（2A）
AC/DC电流传感器CT7822
（20A）
非接触CAN传感器操作实例
使用非接触式 CAN 传感器进行实际汽车行驶试验的视频。 （1分40秒）
将测到的车内温度模拟数据与CAN数据同时以波形的形式显示在记录仪上。
( LR8450仅可使用直接连接型单元)

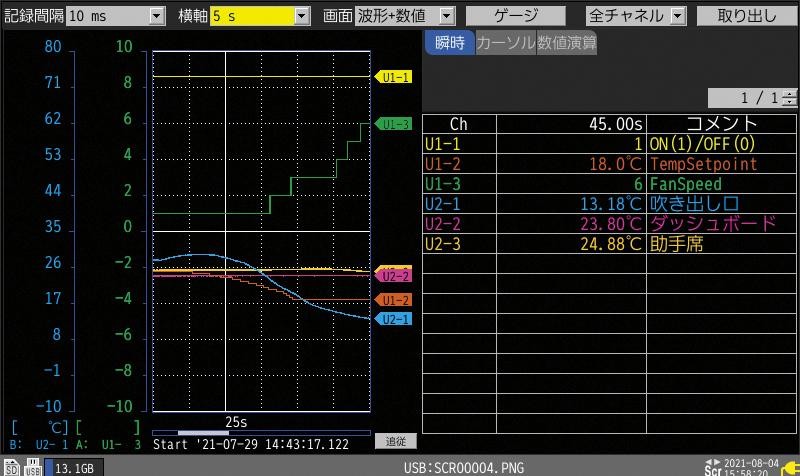

同时显示模拟数据和 CAN 数据波形
最高采样: 10ms (最多50ch )
将 CAN 信号实时转换为模拟波形并显示（无法观测 CAN 信 号波形本身）。 通过波形可同时确认电压、温度和应变等模 拟数据以及从 CAN 总线获取的车速和转数等信息。
适用于温度的多通道测量
适用温度的多通道测量的数据采集仪。温度记录间隔：最快10ms采样速度，测量冰箱外部和冰箱内部的温度的同时，使用运算功能、确认冰箱内外的温度差。在测试的同时、变更时间轴的显示，确认整体的温度变化。
高压、高频下也可稳定测量 降低噪声干扰的影响
降低噪音影响、高压·高频下也可稳定测量。以前的机型在噪声环境下进行温度测量时，很容易受高频影响发生测量值漂移，测量值不稳定的情况。而数据采集仪LR8450针对此问题进行了重新设计，大大减少了高频噪声的影响。非常适合测量逆变器、电池等周边温度的测量。
直接连接应变片 最快能以1ms的采样率进行测量
数据采集仪LR8450可直接连接应变片、测量应力。 最快能以1ms的采样率进行测量、并可记录数10Hz，非常适合测量运动部件上的应力和负载、制动和配管的应变测量。可自由增加多个测量单元、根据实际场景、同时记录应变、温度·电压。
以1ms采样率对压力传感器、各种传感器的输出进行测量
使用测量单元：高速电压单元U8553
能以最快1ms采样率进行测量。
1ms采样率适用于记录压力或是振动等几十Hz的各种传感器的输出。
通过测量温度和热流量进行BEV的热管理
将数据采集仪LR8450 和热流传感器FHF05两台设备组合后能够进行热流的测量。由于除了温度测量还能确 认热量流动的方向，因此有助于验证温控管理的情况。
点击查看详情
温度测量操作演示
6步教你轻松使用数据采集仪进行温度测量与数据导出。
技术规格
基本参数（精度保证时间1年）
| 最多可连接单元个数 | 直连单元4台 |
|---|---|
| 可连接的单元 （直连单元） | U8550，U8551，U8552，U8553，U8554，U8555（U8555对应V2.00以上的主机），U8556（U8556对应V2.20以上的主机）U8557 (U8557对应V3.00以上的主机) |
| 测量通道数 | [通道数] 8ch (主机共地，非绝缘，每个通道的脉冲/逻辑输入的专有设置) [输入形态] 无电压触点，集电极开路，电压 [累积] 0〜1000M脉冲，分辨率1脉冲 [转速] 0〜5000/n (r/s)，分辨率1/n (r/s)，0〜300000/n (r/min)，分解能 1/n (r/min)，n是每转的脉冲数，从1到1000 [逻辑输入] 在每个记录间隔记录1或0 |
| 记录间隔 | 1 ms※, 2 ms※, 5 ms※（※: 仅在使用1 ms / S单元时可以设置）, 10 ms〜1 h, 22种设置, 可以为每个单元设置数据更新间隔 |
| 数据保存 | SD存储卡/U盘可选（仅限HIOKI原装选件能保证正常操作） |
| LAN接口 | 符合100BASE-TX/1000BASE-T, DHCP, DNS, 功能: 通过Logger Utility软件进行数据采集/通过条件设置，通讯指令设置并记录控制，和FTP服务器/客户端, HTTP服务器, NTP客户端, NTP服务器时间同步 |
| USB接口 | 符合USB2.0×2 (U盘, 键盘, 集线器连接), ×1 (通过Logger Utility采集数据/设置条件, 通过通讯命令设置/记录控制通信, 将SD存储卡中的数据传送至PC) |
| SD卡槽 | 符合SD标准×1 (符合SD/SDHC存储卡), 保证操作: Z4001, Z4003 |
| 显示器 | 7英寸TFT彩色液晶显示屏（WVGA800×480点） |
| 功能 | 实时保存数据至SD卡/U盘，数值/波形运算，报警输出8ch，电压输出2端子（可5V/12V/24V切换） |
| 电源 | [AC适配器] Z1014 (AC100〜240 V, 50/60 Hz), 95 VA Max. (含AC适配器), 28 VA Max. (仅限主机) [电池组] Z1007 (可安装2个)/连续使用时间4 h (使用2个参考值), 20 VA Max. [外部电源] DC 10〜30 V, 28 VA Max. |
| 体积及重量 | 未安装单元: 272W × 145H × 43D mm, 1108 g (不含电池) 安装2个单元时: 272W × 198H × 63D mm 安装4个单元时: 272W × 252H × 63D mm |
| 附件 | 快速测量指南×1,USB连接线×1, AC适配器×1 |
选件/附件

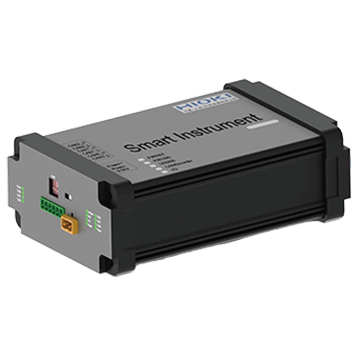

LAN-CAN转换器CN055
测试数据传输最快间隔10ms, 同时可读取其他的CAN信号
查看详情

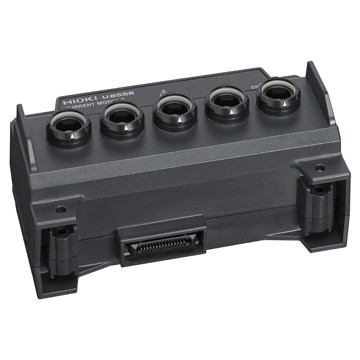

电流模块U8556
最快1ms/S电流测量模块
查看详情

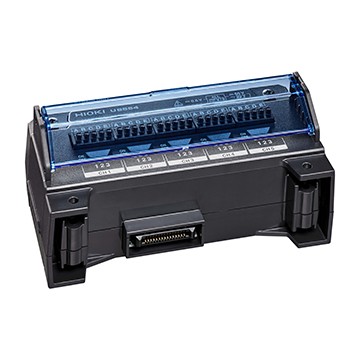

应变单元 U8554
应变、电压、应变式传感器，5ch，1ms采样率
查看详情

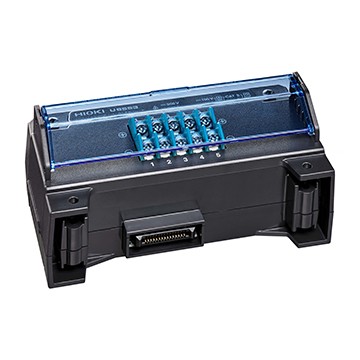

高速电压单元 U8553
电压，5ch，1ms采样率
查看详情

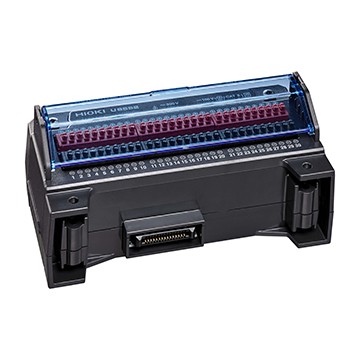

电压/温度单元 U8552
电压、热电偶、湿度的测量，30ch，20ms采样率，使用通道数为15个以内时是10ms。
查看详情
通用单元 U8551
电压、热电偶、湿度、Pt100/1000、JPt100、电阻的测量，15ch，10ms采样
查看详情
电压/温度单元 U8550
电压、热电偶、湿度的测量，15ch，10ms采样率
查看详情

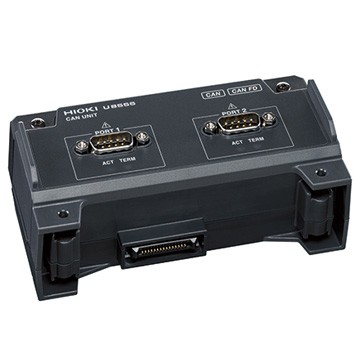

CAN单元U8555
支持CAN/CAN FD 输入/输出
查看详情

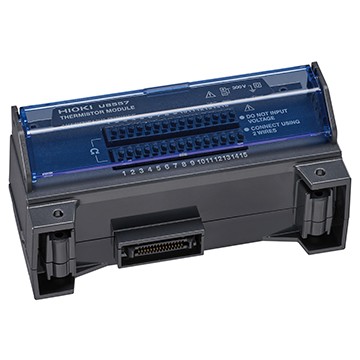

热敏电阻模块U8557
高速·多通道热敏电阻温度测量
查看详情

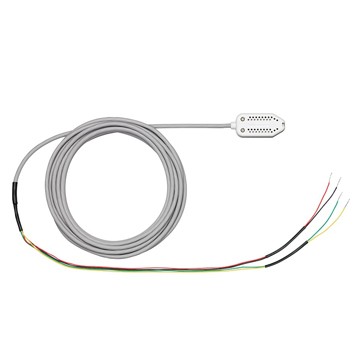

湿度传感器Z2000
长3m，用于LR8400-21系列和LR8410-30
查看详情

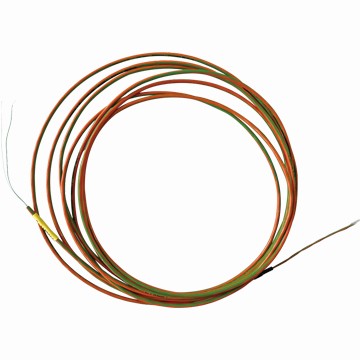

高压K型热电偶CN042
适用于高压条件下的温度测量，最高 1500V , 前端双层绝缘，全长 3 m
查看详情
U盘Z4006
16 GB，采用长寿命、高可靠性的SLC型闪存
查看详情
SD卡 Z4003
8GB
查看详情
SD存储卡2GB Z4001
用于保存测量数据
查看详情

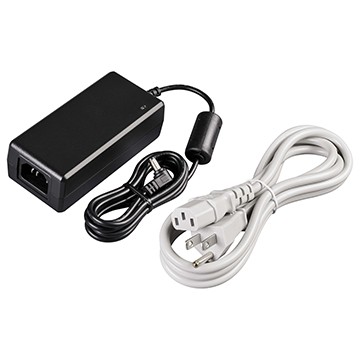

AC适配器 Z1014
AC100~240V
查看详情
电池组Z1007
Li-ion，主机充电
查看详情
固定支架 Z5040
壁挂用
查看详情
携带包 C1012
可收纳主机、 直连单元 4 个、 无线单元 7 个
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情- LAN-CAN转换器CN055
测试数据传输最快间隔10ms, 同时可读取其他的CAN信号
查看详情
