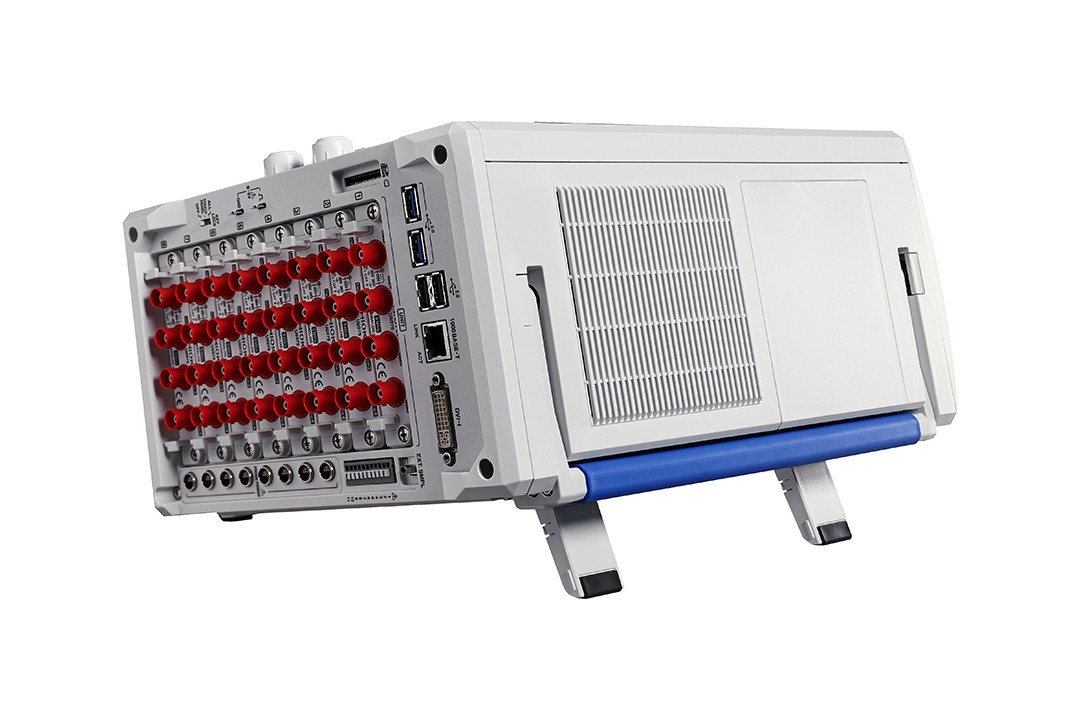

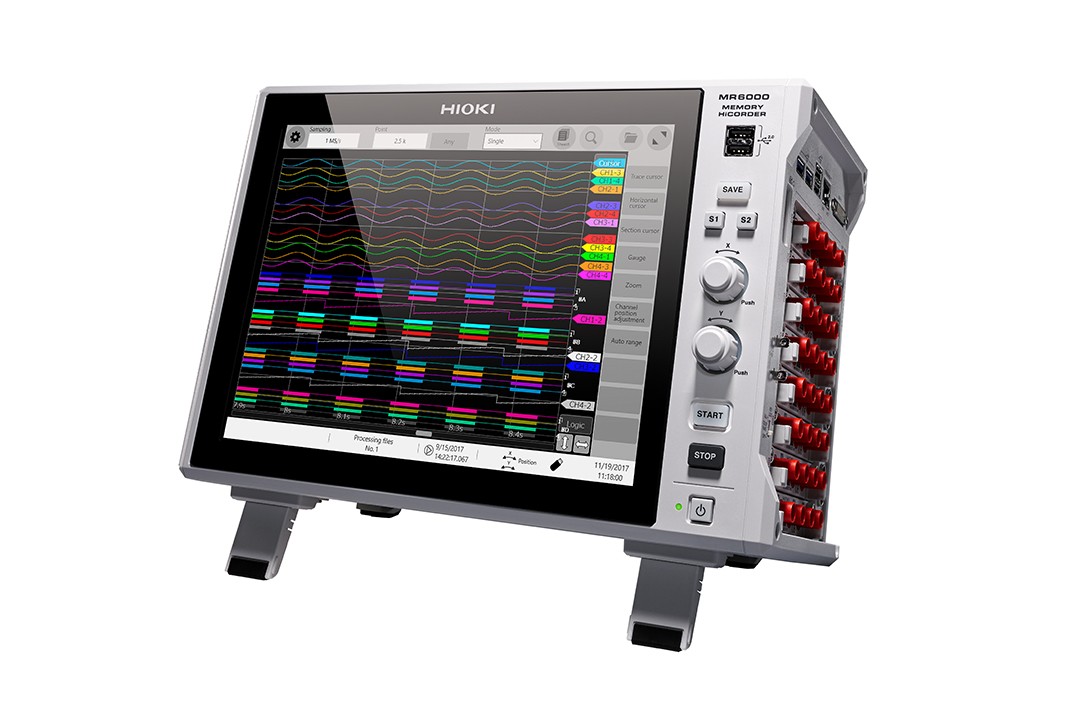

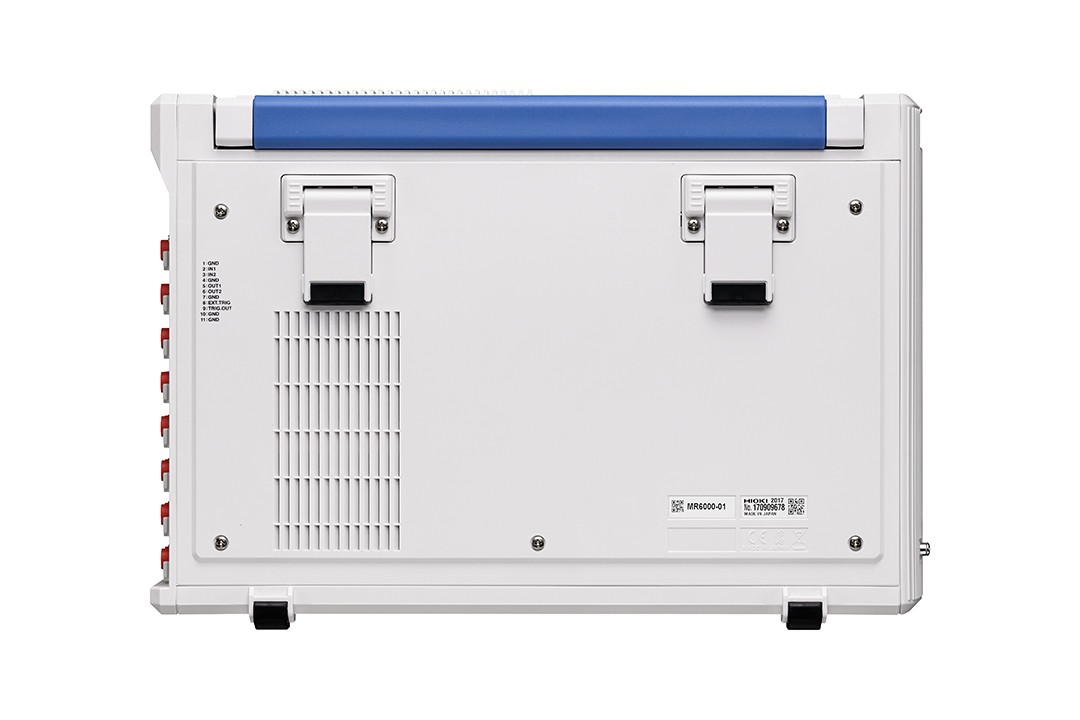

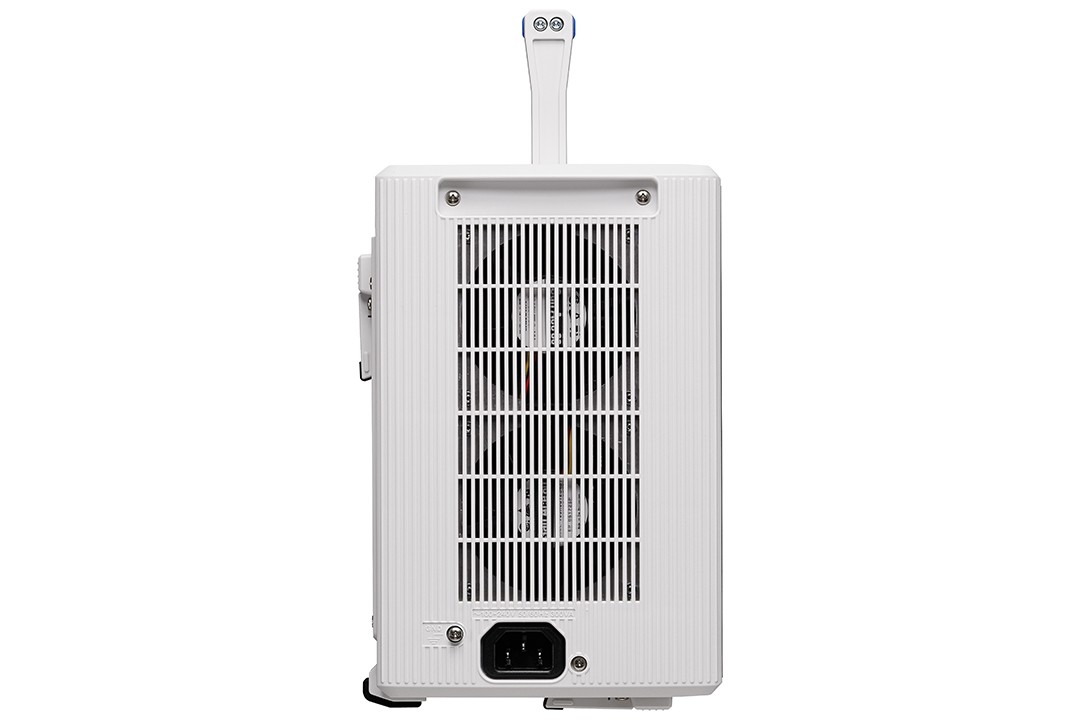

存储记录仪MR6000

产品概述

精准捕捉每一次波形，助力高可靠性设备研发的专业记录仪

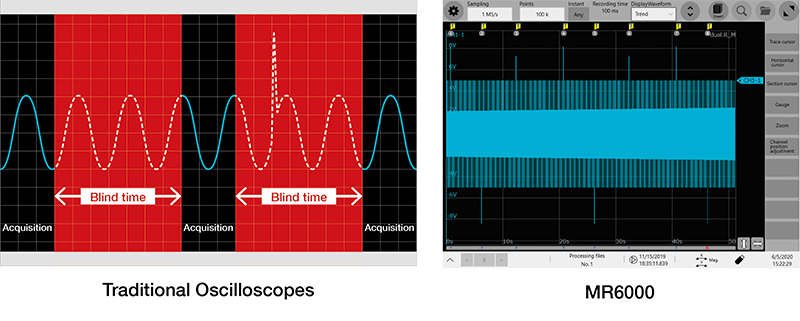

示波器错失的波形，MR6000精准捕捉

示波器仅从触发瞬间开始记录。其前后会产生“未被记录的空白时间（=盲区时间）”。在此期间，即使发生尖峰脉冲、噪声、时序异常等重要现象，也不会被记录留存，导致无法进行准确分析。
在MR6000的包络模式下，进行高速采样的同时，会按固定间隔仅记录最小值与最大值。这种方式既能捕捉瞬态现象，又能有效控制文件大小。
MR6000的双采样技术可同步记录高速数据与低速趋势数据。不仅能灵活设置触发条件，同时还能兼顾详细的事件分析与长时间的监测。

可愉快、自由使用的存储记录仪

采用12.1英寸电容式触控面板。实现得心应手的顺畅直观的操作体验。直接点击选择设置项目，想看的画面可直接用手
指拉伸放大。
搭载了能从庞大测量数据中轻松搜索想查看的波形的“波形搜索功能”。会在测量的所有数据中自动搜索异常波形。

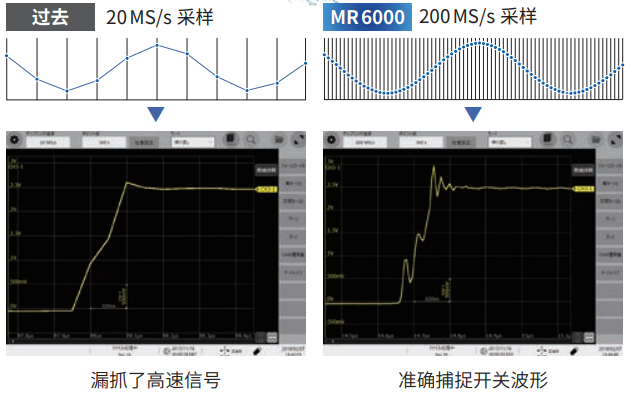

高速200MS/s绝缘测量·同时采样

明察秋毫的、有绝对优势的采样速度。
“高速模拟单元U8976”实现了存储记录仪系列史上最高的采样速度，可进行200MS/s的绝缘测量，同时进行各通道采样。
不错过任何瞬间的压倒性采样速度。

准确捕捉高开关频率的频带和绝缘性能

在要求高效化的变频器评估试验或电源设计的评价中，需要准确的捕捉开关频率。MR6000不仅能够保持200MS/s的高速采样速度，而且实现了通道之间绝缘和DC400V直接输入。此外，实现了流畅的操作性，轻弹光标后能轻松读取轨迹值。

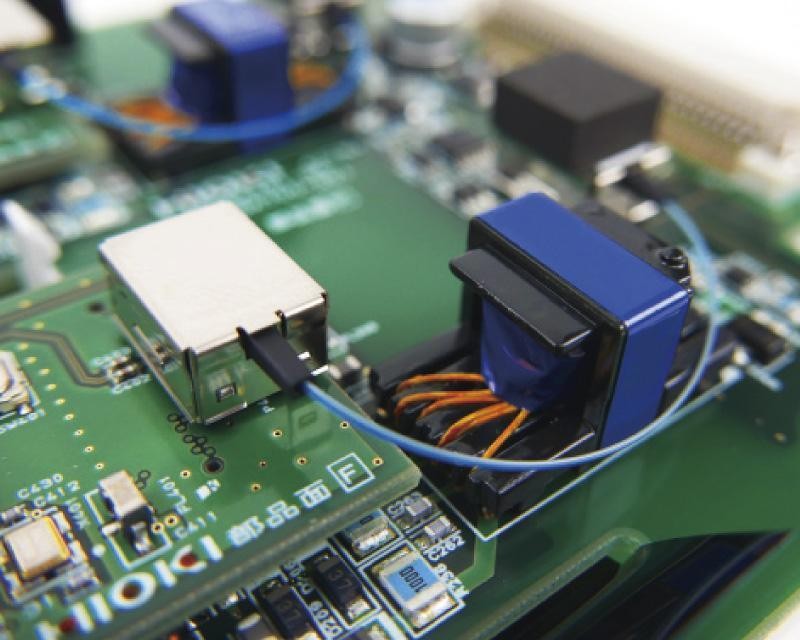

通过绝缘设备实现绝缘输入

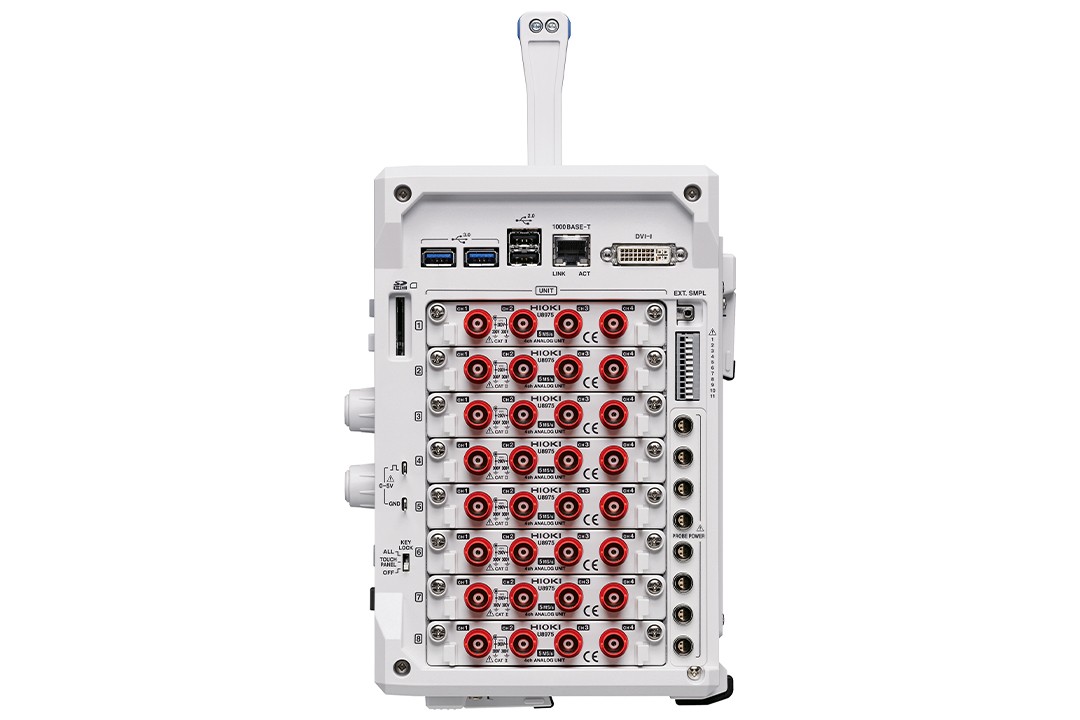

模拟输入单元之间以及输入单元与主机之间都绝缘。
因此，和示波器不同，能够无视电位差而进行测量。
◁Opto-isolator:光电耦合元件（高速模拟单元U8976）

数据传输速度是以往32倍

存储记录仪MR6000搭载了最新接口，将向存储媒介的数据传输速度最高提升至旧机型的32倍。因此缩短了所测波形的数据保存至存储媒介的时间，实现了测量效率的提高。另外，旧机型能够以1MS/s进行1ch的传输，而MR6000可以实现32ch的传输。（※和我司存储记录仪系列比较 ※根据测量条件的不同而不同）

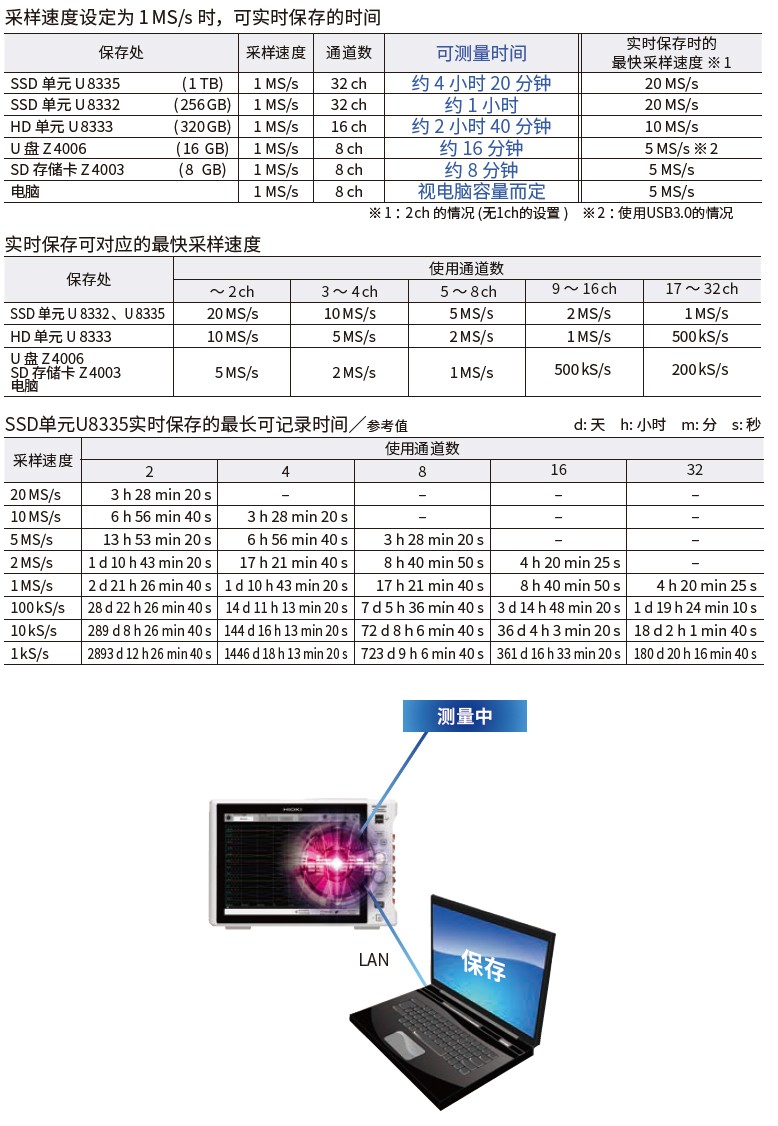

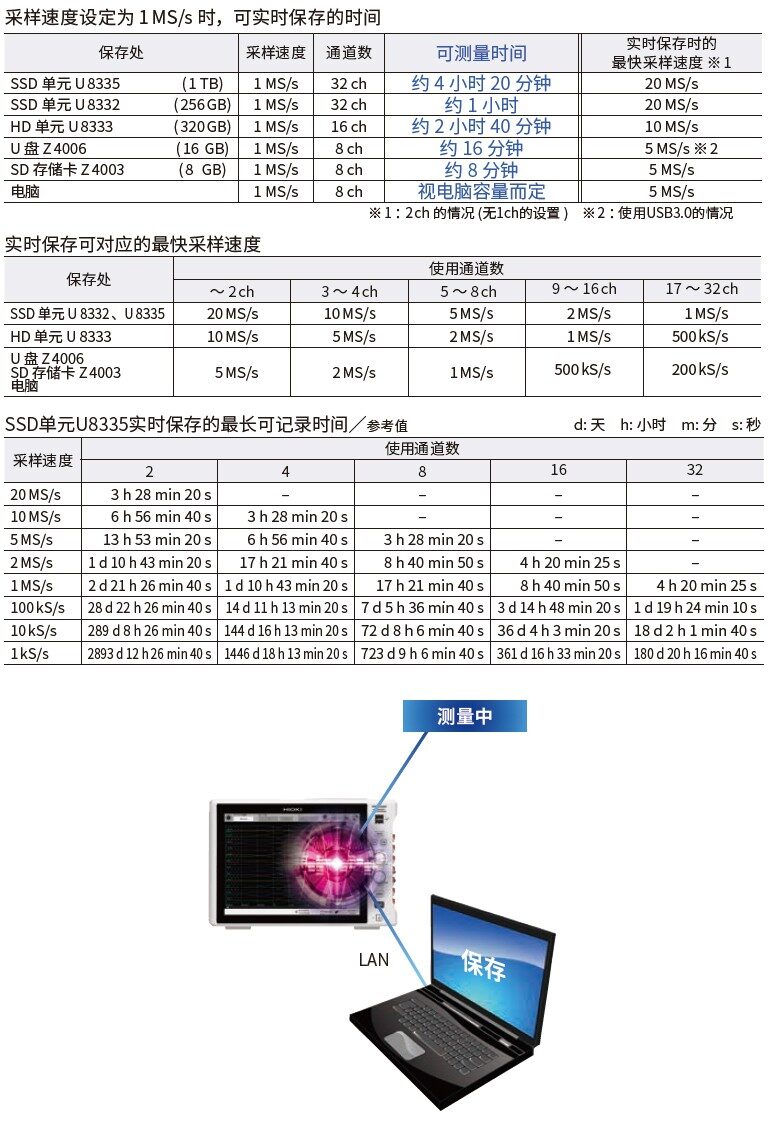

长时间记录 x 高速采样 x 多通道

通过使用实时保存功能，无需依靠内存容量也能控制可测量时间。 长时间记录时推荐使用1TB的SSD单元U8335。
另外，使用易于交换数据的U盘或SD卡等也可以。所有的现象都能进行高速采样并且长时间记录。
《直接保存至 PC》
通过FTP发送功能或网络驱动器功能以及实时保存功能，可将测量数据直接传送至电脑。在测量后能够顺畅的进行数据观测。

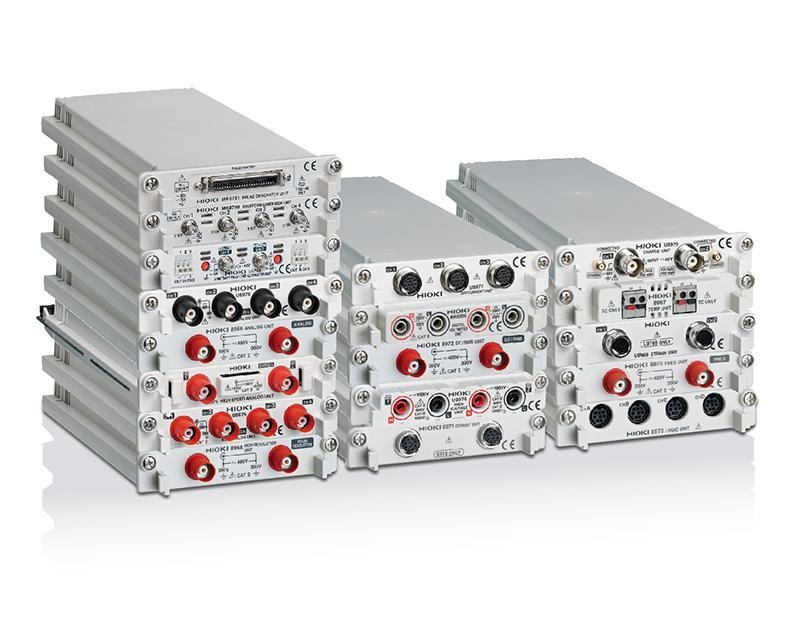

准确捕捉现象的单元阵容

搭配使用多个单元进行多个现象的记录。若使用多个逻辑单元，则能够同时测量继电器的ON/OFF或PLC(Programmable Logic Controller) 的信号最多128通道。在温度单元上安装热电偶可测量温度。
《单元选型指南》
有 18 种不同类型的单元可供选择。
高速模拟单元U8976
模拟单元 8966
4ch模拟单元 U8975
4CH模拟单元U8978
高分辨率单元 8968
DC/RMS 单元 8972
高压单元 U8974
数字电压计单元 MR8990
3CH电流单元 U8977
电流单位 8971
温度单位 8967
应变单元 U8969
频率单元 8970
电荷单元 U8979
逻辑单元 8973
任意波形发生器 U8793
波形发生单元 MR8790
脉冲发生单元 MR8791
您可以从“选件”中查看每个单元的信息。

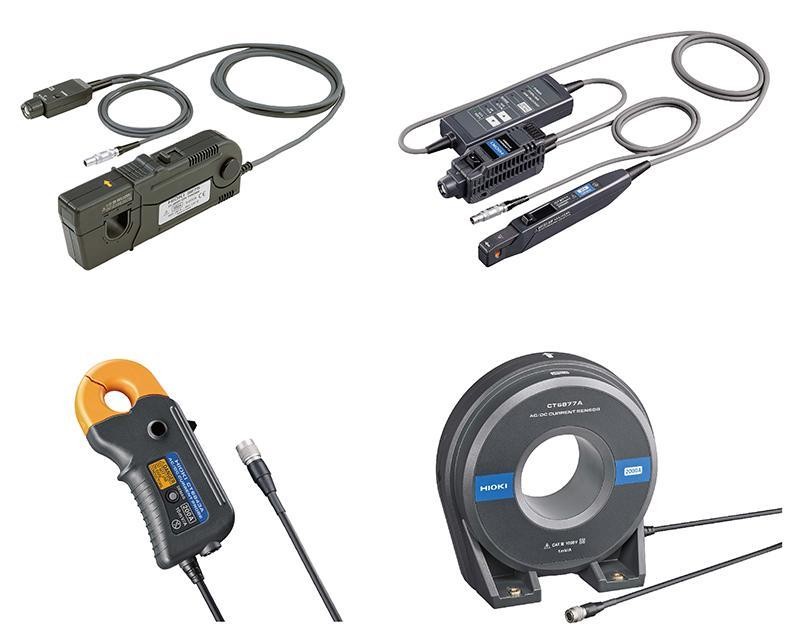

使用高灵敏度 · 宽频带电流探头/电流传感器

《电流探头》 可用100μA的分辨率分析低功率消耗装置的微小电流波形。对装置的消耗电流波形可进行高分辨率 · 长时间的记录。 此外，通过选件探头电源单元Z5021，可以从MR6000主机向电流探针供电。
《电流传感器》
钳式的高精度传感器拥有优秀的温度特性，可在狭窄的汽车发动机舱内进行高精度测量。使用3CH电流单元U8977，可以直接连接电流传感器，从MR6000主机获取电源，自动识别并显示转换比。

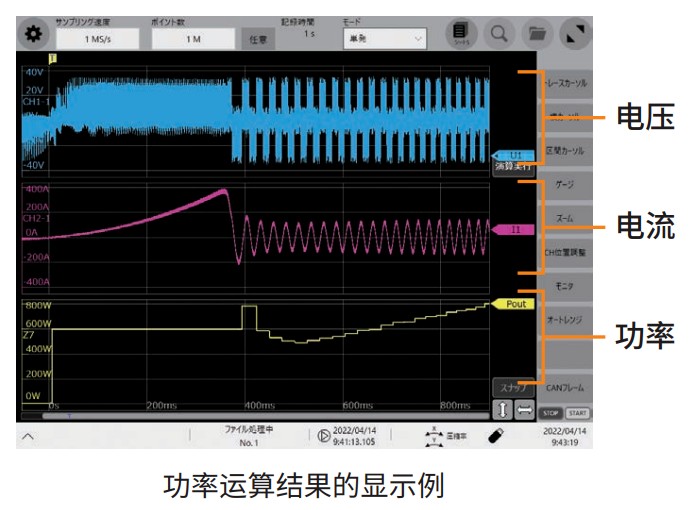

[Ver. 4.01] 功率测量功能

1. 电压 · 电流 ·功率的趋势显示
如果在设置功率运算后测量电压和电流，将自动执行波形运算并显示功率。 此外，即使在测量后，也可以通过设置功率运算来显示运算结果。
2. 每个周期的计算
以被选为基准通道的波形为基础，对零交叉点到下一个零交叉点的每个周期执行运算处理。
3. 简单明了的设置画面
在专用界面轻松地设置功率运算所需的接线模式、电压通道、电流通道等。

[Ver. 4.01] 旋转角度测量功能

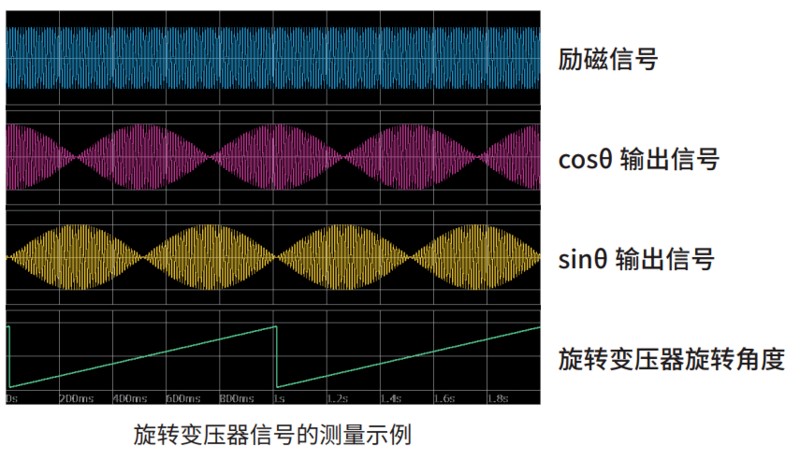

1.旋转变压器旋转角度的测量
借助波形运算功能，可以获取旋转变压器激励信号、cosθ 、sinθ 信号的3 通道数据，并显示电机旋转角度的趋势。
2.旋转编码器的旋转角度的测量
通过波形运算功能，可以获取旋转编码器 A、B、Z 的脉冲信号，并显示电机旋转角度的趋势。
※ 只能使用增量法，不能使用绝对法

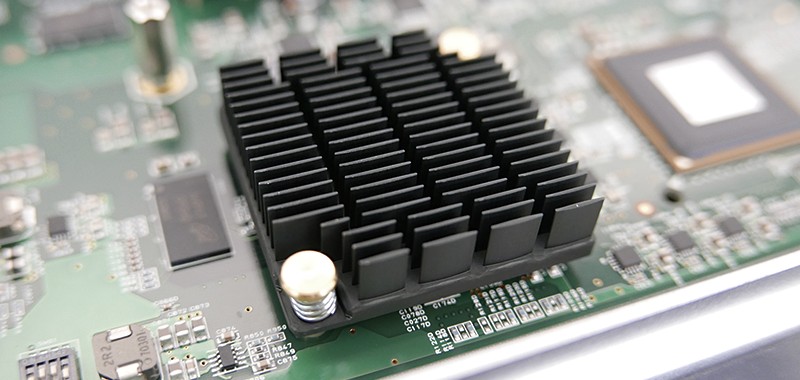

测量中的实时波形运算功能 仅MR6000-01 配备

MR6000-01 配备有超强的实时波形运算选件。可在测量的同时进行四则运算(+，-，x，÷ ) 和微积分，测量同时可将运算结果通过波形来确认，或设置触发进行监测。运算结果在测量结束后可用于数值运算或者保存。

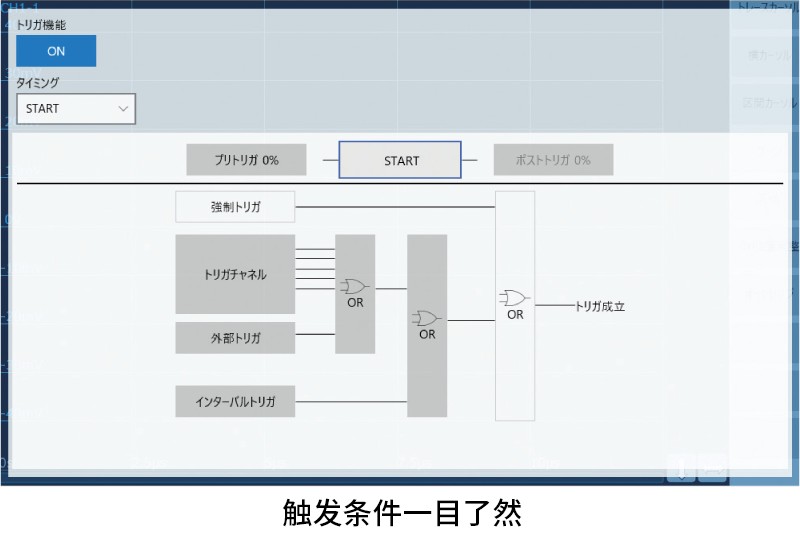

触发捕捉目标事件

各触发设置后，一旦事件发生即记录数据。所有通道皆可设置。
电平触发... 与 1 个电压值比较
窗口触发... 与 2 个电压值比较
电压下降触发 ... 捕捉工频电源线的电压下降
周期触发 ... 监测周期
毛刺触发...捕获脉冲异常
pattern trigger：码型触发 ... 用逻辑信号的 ON/OFF 进行比较

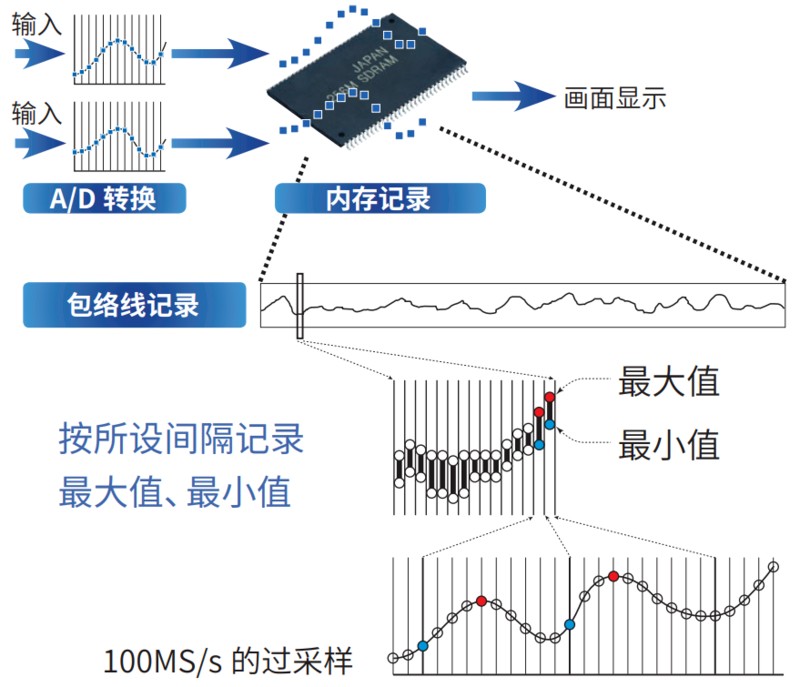

通过高速采样对长时间的变动进行观测（包络线功能）

通过包络线的测量方法，进行 100MS/s 过采样的同时，能够记录所设间隔的最大值和最小值。1G 的内存容量可实现长时间的数据记录。另外，实时保存也可一起使用。

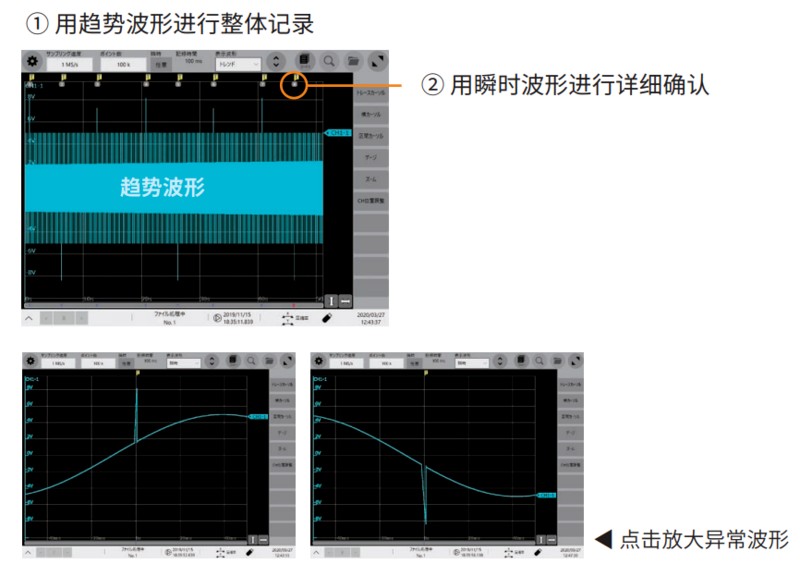

在长时间的测试中用高速采样捕捉异常现象（双重采样功能）

在振动试验中，需要连续测量几个小时、甚至需要完整记录整个试验。
另一方面，需要用高速采样捕捉异常现象，并在测量后进行分析。在这种时候，双重采样功能非常有用。
① 用趋势波形进行整体记录
利用包络线功能，记录数小时及试验整体情况。
② 用瞬时波形进行详细确认
按照事先设置的触发，在试验过程中以高速采样功能捕捉异常现象。通过点击触发标记的编号，可显示在那个地方捕捉到的异常现象的瞬时波形。

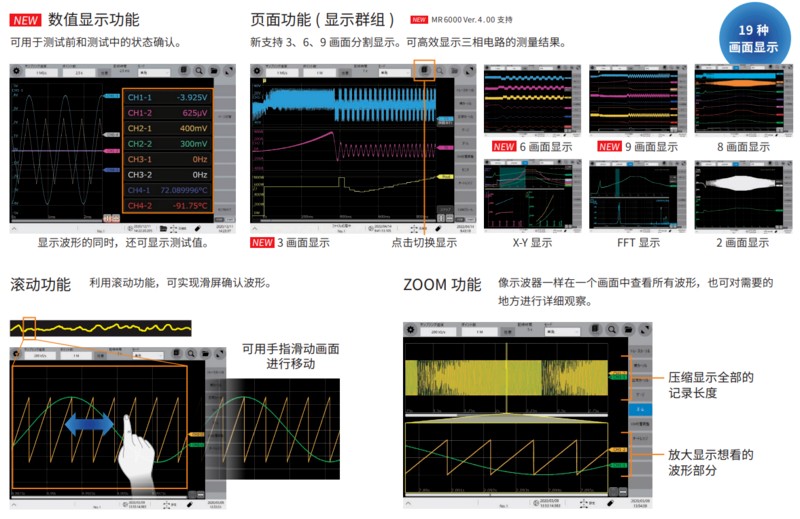

多种显示功能

《数值显示功能》
可用于测试前和测试中的状态确认。
《页面功能 ( 显示群组 )》
新支持 3、6、9 画面分割显示。可高效显示三相电路的测量结果。
《滚动功能》
利用滚动功能，可实现滑屏确认波形。
《ZOOM 功能》
像示波器一样在一个画面中查看所有波形，也可对需要的地方进行详细观察。

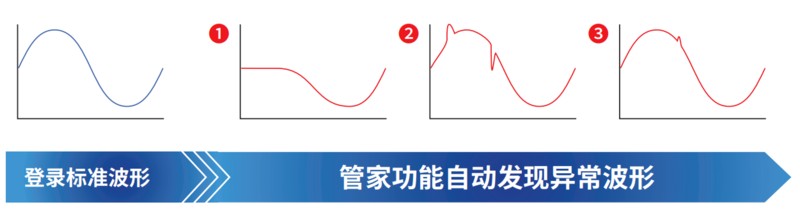

从庞大的测量数据中轻松搜索到想看的波形

从庞大的测量数据中轻松搜索到想看的波形
可根据客户设置的基波特征自动演算，从所测得的所有数据中按顺序找出相似性较低波形作为异常波形。
大幅缩短了以往以目视方式，在所测波形中寻找异常波形的时间。
另外，对于一些因为无法预知会发生怎样的异常，而难以在测量前设置触发的场景也很适用。

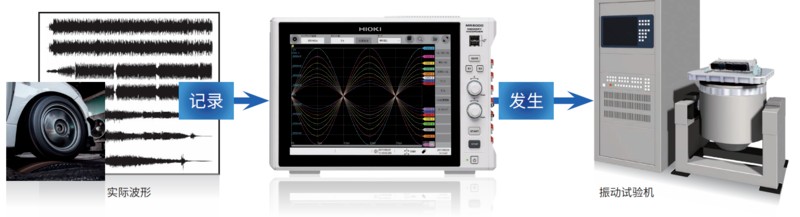

一台测量仪器就能同时实现波形发生和记录

任意波形发生功能 、波形测量功能通过一台存储记录仪就能实现。
单击此处了解有关任意波形发生器的详细信息。
任意波形发生器 U8793

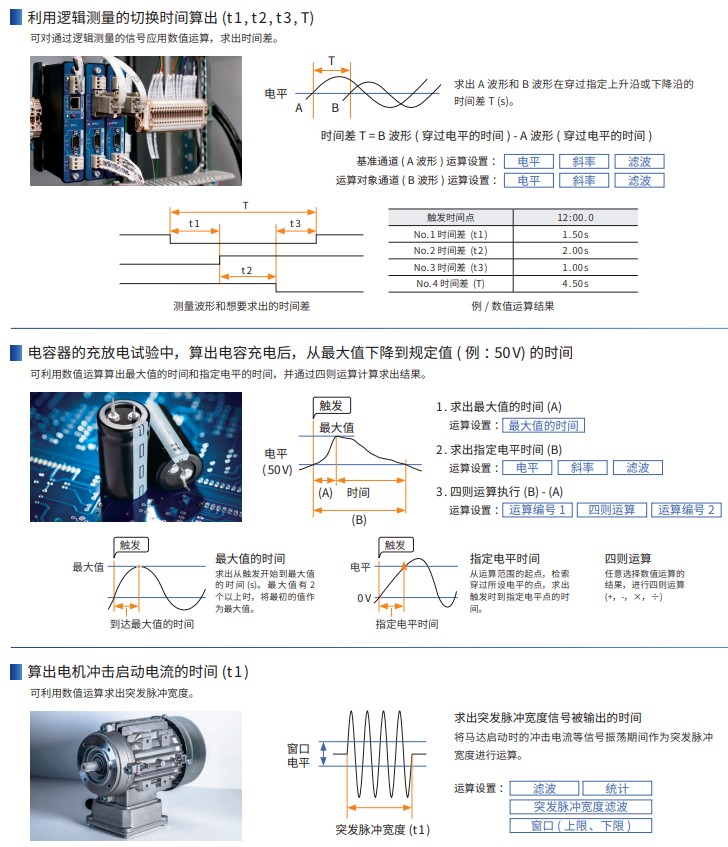

数值计算功能

对测量到的波形进行数值运算，利用数值参数进行分析。除了模拟通道、逻辑通道，实时波形运算通道也可作为运算对象。
《利用逻辑测量的切换时间算出 (t 1 , t 2 , t 3 , T)》
可对通过逻辑测量的信号应用数值运算，求出时间差。
《电容器的充放电试验中，算出电容充电后，从最大值下降到规定值 ( 例 ：50 V) 的时间》
可利用数值运算算出最大值的时间和指定电平的时间，并通过四则运算计算求出结果。
《算出电机冲击启动电流的时间 (t 1 )》
可利用数值运算求出burst length：突发长度。

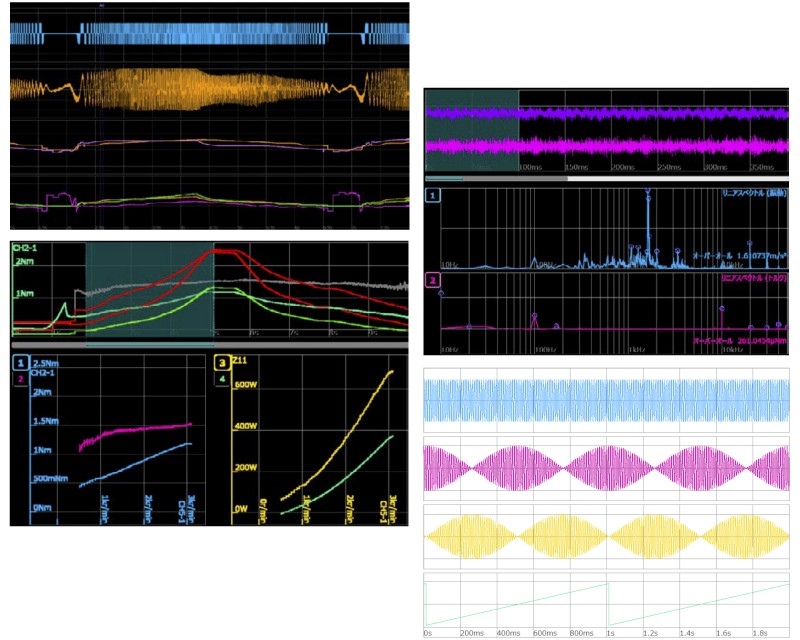

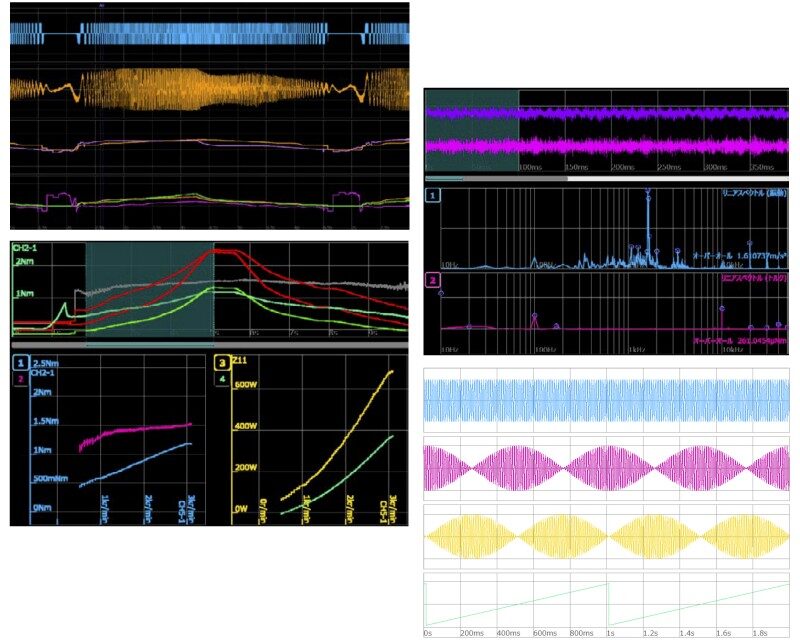

应用

《三相变频器中瞬时功率的波动分析》
https://www.hioki.cn/html/application/MR0007.html
《旋转变压器旋转角的测量》
https://www.hioki.cn/html/application/MR0008.html

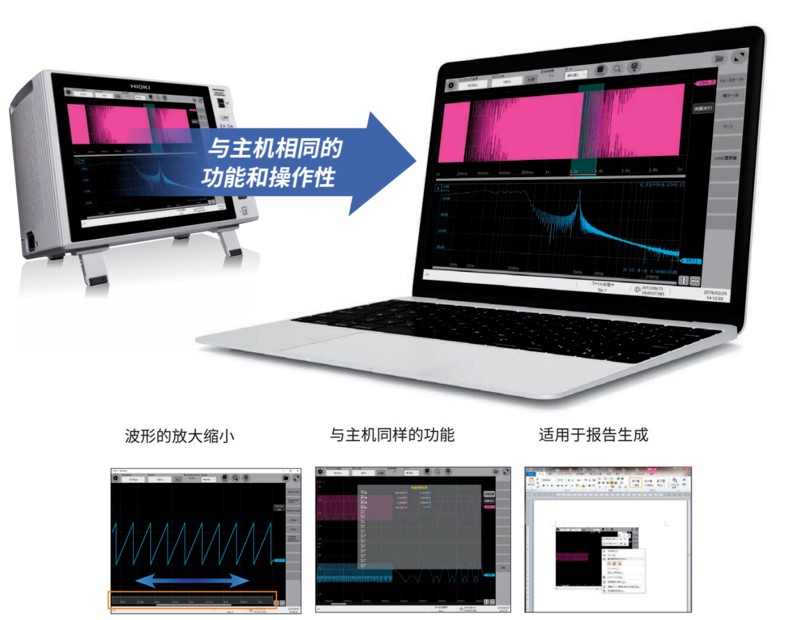

PC软件 《MR6000 Viewer 》

可将 MR6000 / MR6000-01 测量的数据读入到 PC，进行波形显示或运算。 可在 PC 上使用数值运算 、波形运算 、FFT 运算等与 MR 6000 同样的功能。( 一部分功能有限制 ) 兼容型号：MR6000、MR8847A、MR8827、MR8740、MR8741
>
点击这里下载 MR6000 Viewer

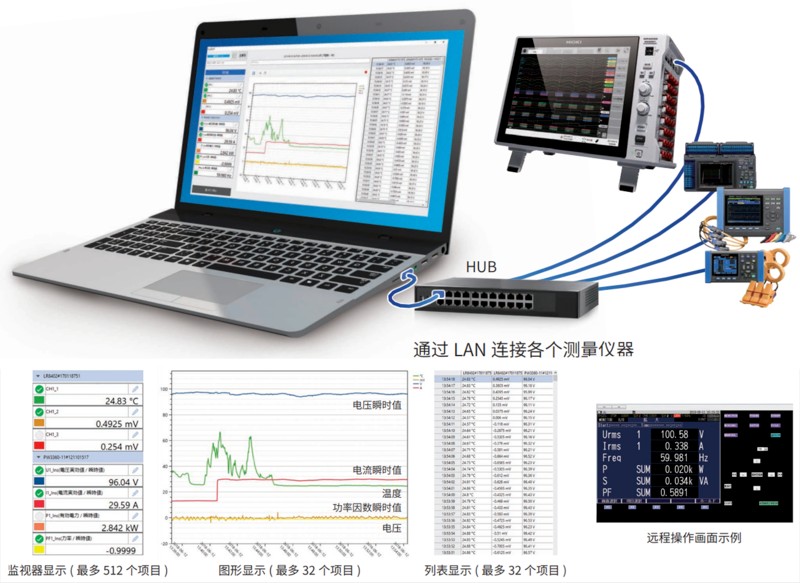

PC软件“GENNECT One”

将现场的测量结果发送至电脑同时观测多个测量仪器的数据。
《实时同时观测》
多个测量仪器的数据统一进行实时的列表·图形显示。
《LAN内远程操作功能》
可变更测量仪器的设置，或是控制测量的开始 · 停止等。
点击此处了解有关 GENNECT One 的详细信息。
> GENNECT One

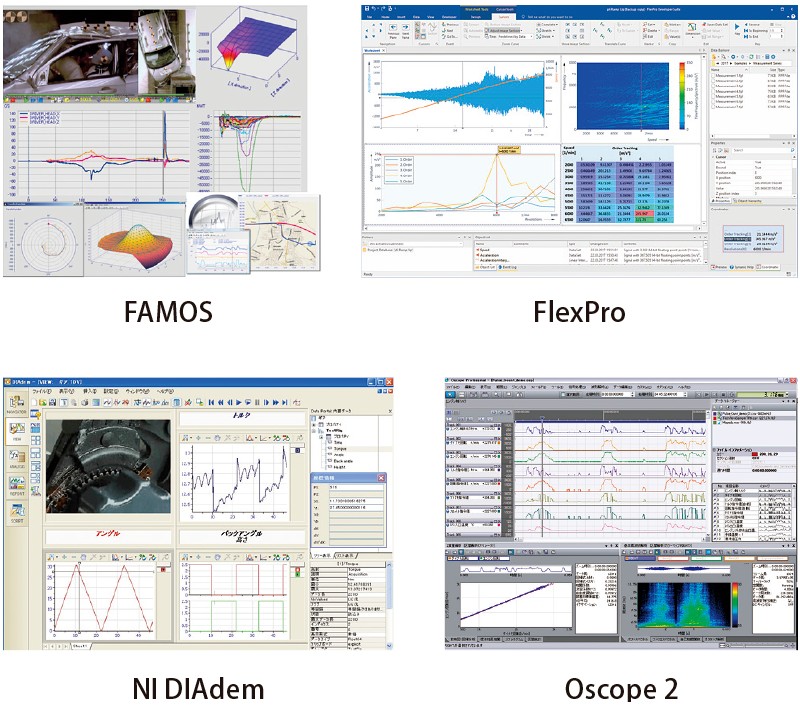

市售软件

《FlexPro》
・ 高速检索 , 处理大容量数据
・将分析模板在公司内部进行共享
销售方：Hulinks
《NI DIAdem》
・ 数据检索 · 读入，分析 · 报告制作
・可进行交互式工作的软件
销售方：日本电计株式会社NI事业开发部
《Oscope 2》
・ 长时间系列数据可自由编辑、解析
销售方：小野测器
《FAMOS》
・ 简单易用的报告功能， 可处理400 种以上的运算函数
销售方：东阳精测
可从我司官网主页下载 MR6000 专用导入过滤器

获得众多设计奖项

《2018年度iF设计奖》
iF国际论坛设计总部位于德国汉诺威，是一个拥有世界上历史最悠久的独立设计集团，每年都会颁发优秀设计奖并颁发“iF设计奖”。该奖项被视为世界上最负盛名的设计奖项之一。
《2018年日本Manual Award年度手册奖》
存储记录仪MR6000、MR6000-01快速入门手册荣获Manual Award行业领域优秀奖。
《2018年度GOOD DESIGN奖》
评选委员对产品的评价：
针对为了提高每年不断发展的能效而进行变频器和功率调节器技术的开发，设计的调整使得它也可以用于从维护现场的产品到开发现场。它能够捕捉到细微变化的影响，绝缘型、易于携带，能够完成长时间测量，如监视器角度和触摸屏设计，可以同时看到多种现象的界面等，虽然目的是彻底提高测量精度，但归根结底是作为对研发和用户两者的负责，这点体现在产品上给予较高评价。
> 点击这里获得 iF 设计奖（链接到外部网站）

技术规格

基本参数（精度保证时间1年，调整后精度保证时间1年）

选件/附件

• 探头电源单元Z5021
  工厂出货时指定，DC ±12 V,最多为 8根供电
  查看详情

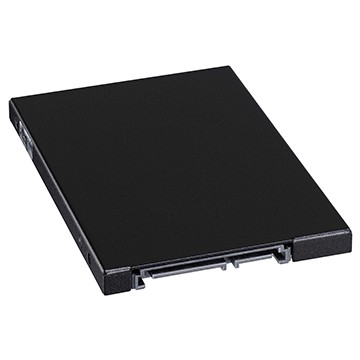

• SSD单元U8332
  工厂出货时指定，主机内置型，256GB
  查看详情

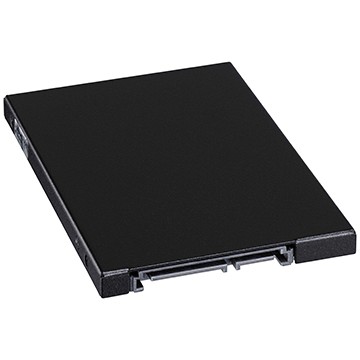

• SSD单元U8335
  工厂出货时指定，主机内置型，1TB
  查看详情

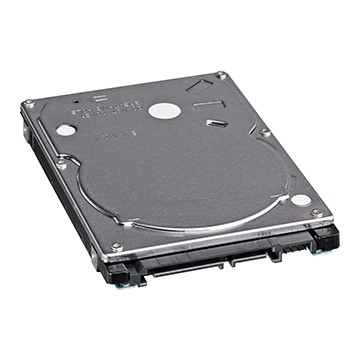

• HD单元U8333
  工厂出货时指定，主机内置型，320GB
  查看详情
• SD存储卡2GB Z4001
  用于保存测量数据
  查看详情
• SD卡 Z4003
  8GB
  查看详情
• U盘Z4006
  16 GB，采用长寿命、高可靠性的SLC型闪存
  查看详情
• 3通道电流单元 U8977
  3通道，测量电流带宽DC～2MHz
  查看详情
• 4通道模拟单元 U8978
  4通道，测量瞬态波形带宽DC～2MHz
  查看详情
• 电荷单元 U8979
  2通道，加速度波形 电荷输出型加速度传感器 内置前置放大器的加速度传感器
  查看详情

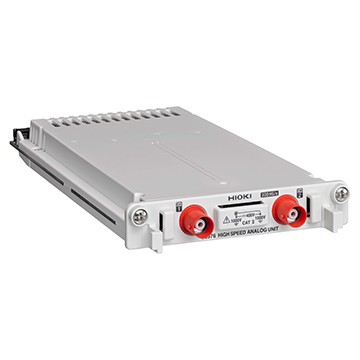

• 高速模拟单元U8976
  ·2ch ·DC～30MHz带宽
  查看详情
• 模拟单元 8966
  2通道，瞬态波形带宽DC～5MHz
  查看详情

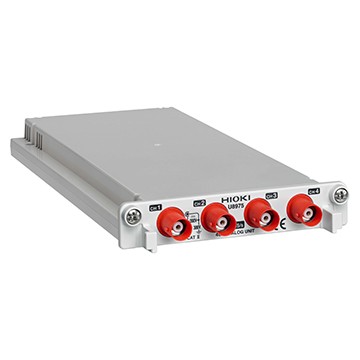

• 4通道模拟单元 U8975
  4通道，瞬态波形带宽DC～2MHz
  查看详情
• 高分辨率单元 8968
  2通道，测量高分辨率带宽DC～100kHz
  查看详情
• DC/RMS单元 8972
  2通道，测量瞬态波形和有效值带宽DC～400kHz，有效值DC，带宽30～100kH
  查看详情

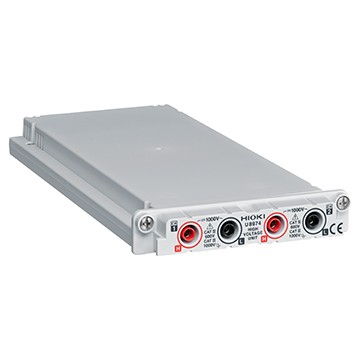

• 高压单元 U8974
  2通道，高电压输入Max. DC 1000 V, AC 700 Vrms 带宽DC～100
  查看详情
• 数字电压表单元 MR8990
  测量微小电压 高精度±0.01%和6位半的超高分辨率500次/s采样
  查看详情
• 电流单元 8971
  2通道，测量电流波形带宽DC～100kHz，连接专用电流传感器
  查看详情
• 温度单元 8967
  2通道，测量温度热电偶输入
  查看详情
• 应变单元 U8969
  2通道，测量加速度、负载、压力、位移应变式传感器放大器
  查看详情
• 频率单元 8970
  2通道，测量脉冲和频率，带宽DC～100kHz
  查看详情
• 逻辑单元 8973
  16通道，逻辑信号最多4个逻辑端口
  查看详情

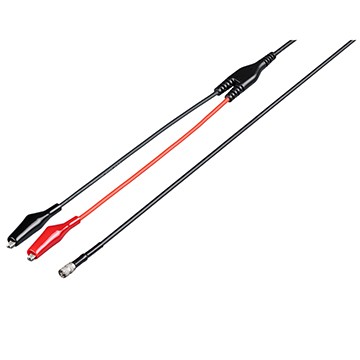

• 连接线 L9795-01
  对地最大额定电压：AC33 V rms或DC70 V，SMB端子—鳄鱼夹，1.5m
  查看详情
• 连接线 L9795-02
  对地最大额定电压：AC33 V rms或DC70 V，SMB端子—BNC端子，1.5m
  查看详情
• 连接线 L9790 (细长型)
  最大可输入600V，柔性线径φ4.1mm，线长1.8m，※前端夹具需另售
  查看详情

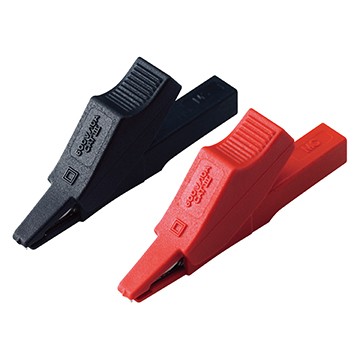

• 鳄鱼夹 L9790-01
  安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
  查看详情

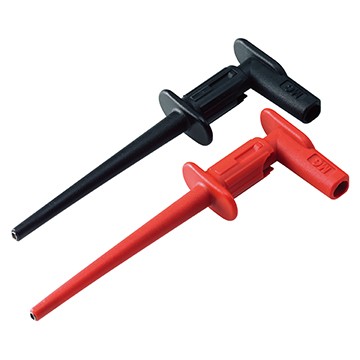

• 抓状夹 9790-02
  安装于L9790前端时，电压限制为CAT II 300V，红黑
  查看详情

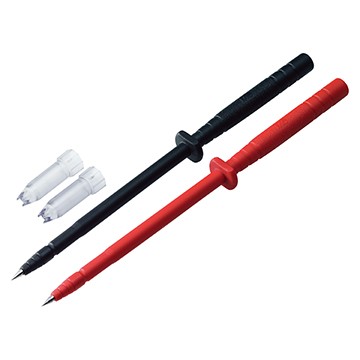

• 接触针 9790-03
  安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
  查看详情

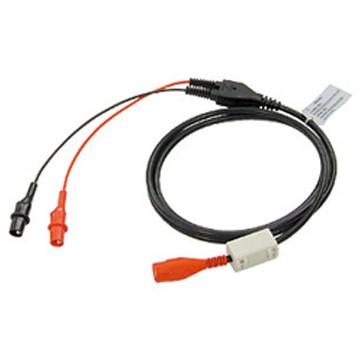

• 连接线（低压用）L9198
  最大可输入300V，直径φ5.0mm，线长1.7m，小型鳄鱼夹
  查看详情
• 连接线 L9197
  最大可输入600V，直径φ5.0mm，线长1.8m，配可脱卸大型鳄鱼夹
  查看详情

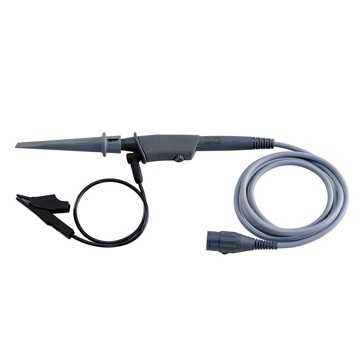

• 10:1 探头 9665
  最大输入1 kV(500kHz以下)对地电压与输入单元相同
  查看详情

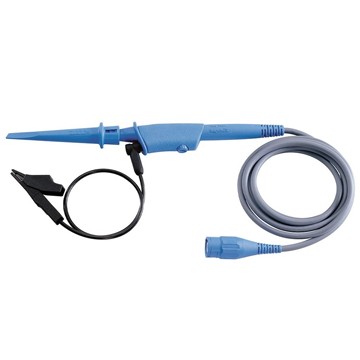

• 100:1 探头 9666
  最大输入5 kV peak(1MHz以下)对地电压与输入单元相同
  查看详情

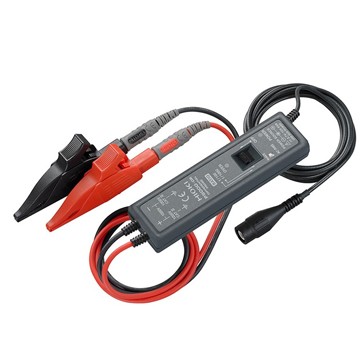

• 差分探头 P9000
  专用于存储记录仪 波形监视输出专用(仅限P9000-01） 波形监视输出专用/交流有效值(
  查看详情
• AC适配器 Z1008
  AC 100〜240 V
  查看详情
• 差分探头 P9000
  专用于存储记录仪 波形监视输出专用(仅限P9000-01） 波形监视输出专用/交流有效值(
  查看详情
• 差分探头 9322
  专用于存储记录仪，最大输入DC 2kV，AC1kV，频率带宽10MHz
  查看详情
• AC 适配器 9418-15
  AC 100〜240 V
  查看详情
• 连接线 L4940
  香蕉插头-香蕉插头，1.5m，红黑各1
  查看详情
• 延长线 L4931
  用于延长L4930/L4940，1.5m
  查看详情
• 鳄鱼夹 L4935
  用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
  查看详情
• 测试夹 L4936
  用于L4930/L4940前端，CAT III 600
  查看详情
• 磁铁接合器 L4937
  用于L4930/L4940前端，CAT III 1000
  查看详情
• 测试线 L2200
  线长70cm，前端可更换探针和鳄鱼夹，最大输入电压：CAT Ⅳ 600V，CAT Ⅲ 10
  查看详情

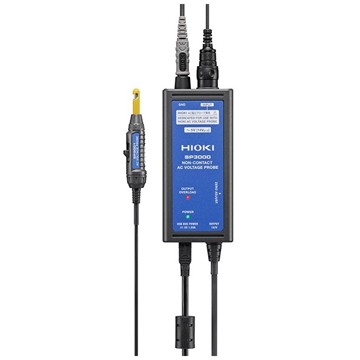

• AC非接触电压探头SP3000
  适用于外径φ1mm〜2.5mm的带绝缘层电线;频带10Hz〜100kHz;额定测量电压5V
  查看详情
• AC电压探头SP9001
  查看详情
• 连接线 L9217
  线两端为绝缘BNC接口，1.6m
  查看详情
• 变换转换器 9199
  接收：香蕉端子，输出：BNC端子
  查看详情
• AC/DC 电流探头 CT6843A
  频率特性：DC〜700 kHz 额定电流：AC/DC 200A 可测导体直径：φ20mm
  查看详情

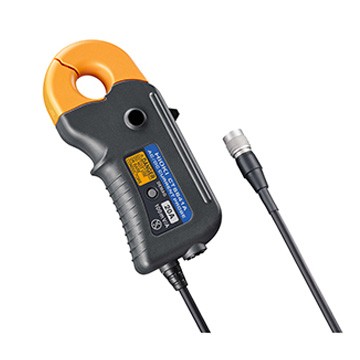

• AC/DC电流探头CT6841A
  频率特性：DC〜2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm
  查看详情

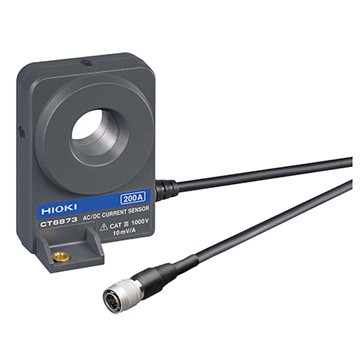

• AC/DC电流传感器 CT6873,CT6873-01
  频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测
  查看详情

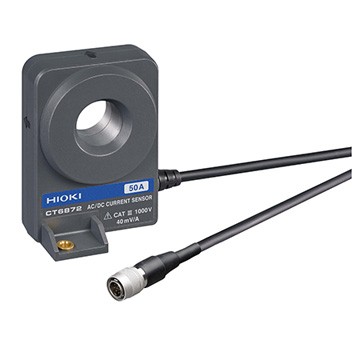

• AC/DC电流传感器 CT6872,CT6872-01
  频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导
  查看详情

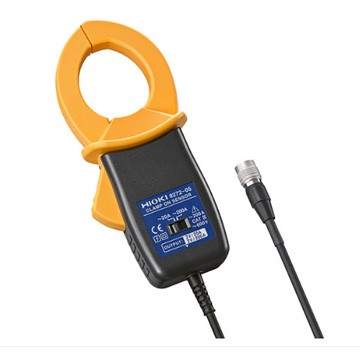

• 钳式传感器 9272-05
  频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200
  查看详情

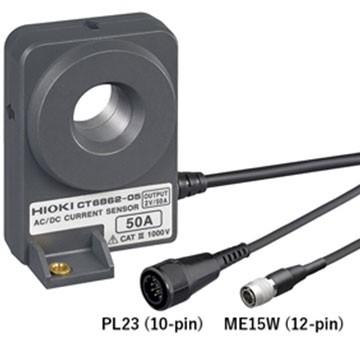

• AC/DC电流传感器 CT6863-05
  频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测
  查看详情
• AC/DC电流传感器 CT6862-05
  频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直
  查看详情
• AC/DC电流探头 CT6846A
  频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
  查看详情

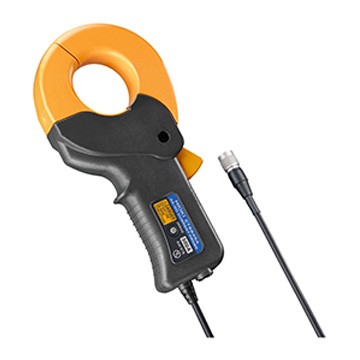

• AC/DC电流探头 CT6845A
  频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm
  查看详情

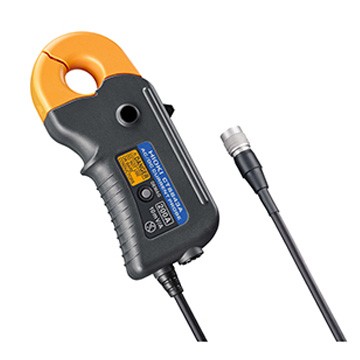

• AC/DC 电流探头 CT6844A
  频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm
  查看详情

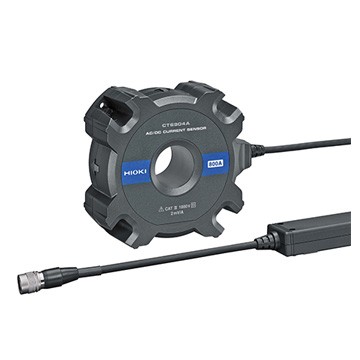

• AC/DC电流传感器CT6904A-2, CT6904A-3
  带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 800A 可测导体直径：φ
  查看详情

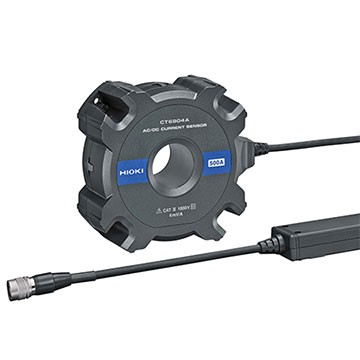

• AC/DC电流传感器CT6904A, CT6904A-1
  带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ
  查看详情

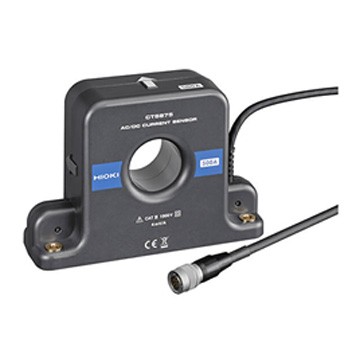

• AC/DC电流传感器CT6876A
  带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC
  查看详情

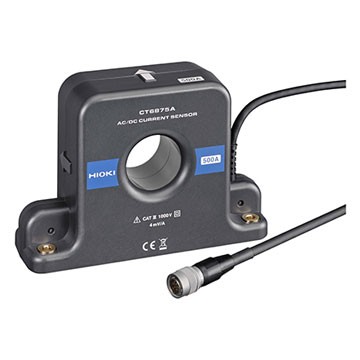

• AC/DC电流传感器CT6875A
  带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 5
  查看详情

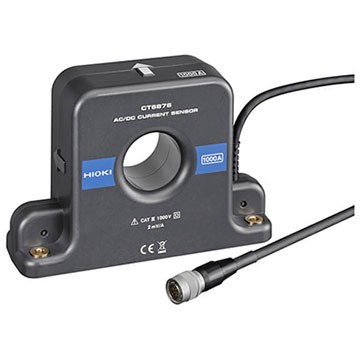

• AC/DC电流传感器CT6875
  追求高精度测量,频带DC~2MHz，额定电流AC/DC 500A
  查看详情
• 转换线 CT9900
  将PL23(10pin)转换为ME15W(12pin)端子
  查看详情
• 传感器单元CT9555
  单独使用电流传感器时的供电 1通道，波形输出
  查看详情
• 连接线 L9217
  线两端为绝缘BNC接口，1.6m
  查看详情
• 传感器单元CT9556
  单独使用电流传感器时的供电 1通道，波形/RMS输出
  查看详情
• 传感器单元CT9557
  单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
  查看详情
• 电流单元 8971
  2通道，测量电流波形带宽DC～100kHz，连接专用电流传感器
  查看详情
• 转换线 9318
  转换电缆 9318 连接 9272至9279 和8940
  查看详情
• 转换线CT9901
  电流传感器连接器12pin - 10pin转换
  查看详情

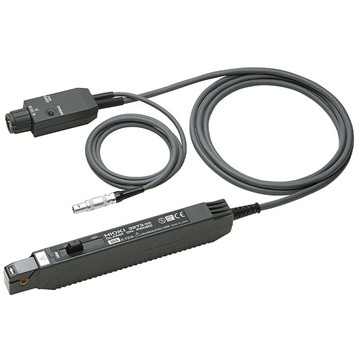

• 钳式电流探头3273-50
  带宽：DC〜50MHz 最大输流30Arms 可测导体直径：φ5mm
  查看详情

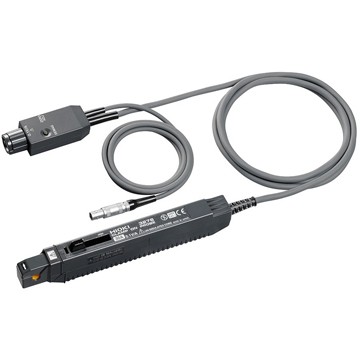

• 钳式电流探头3276
  带宽：DC〜100MHz 最大输入30Arms 可测导体直径：φ5mm
  查看详情

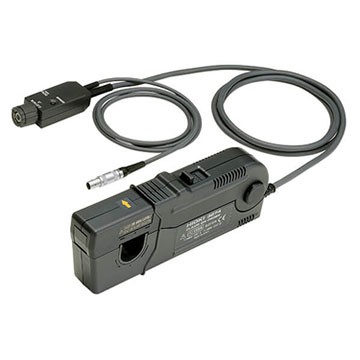

• 钳式电流探头3274
  带宽：DC〜10MHz 最大输入150Arms 可测导体直径：φ20mm
  查看详情

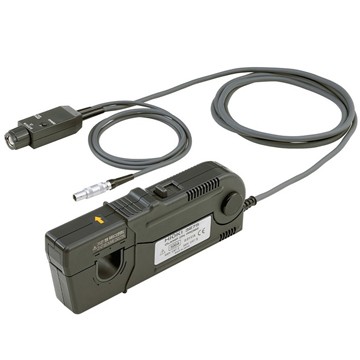

• 钳式电流探头3275
  带宽：DC〜2MHz 最大输入500Arms 可测导体直径：φ20mm
  查看详情

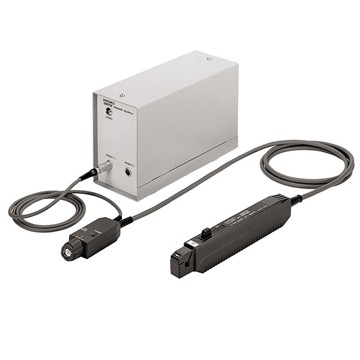

• 电源 3272
  给单个CT6700，3270系列传感器供电
  查看详情

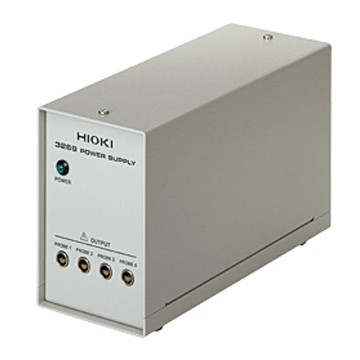

• 电源 3269
  给最多2个CT6710系列传感器供电；给最多4个CT6700，3270系列传感器供电
  查看详情

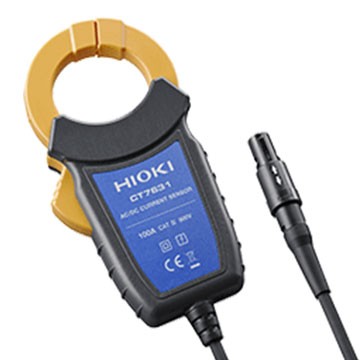

• AC/DC电流传感器 CT7631
  带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ
  查看详情
• AC/DC电流传感器 CT7636
  带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ
  查看详情

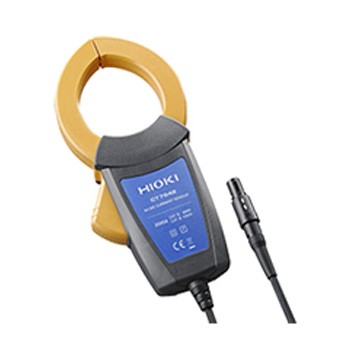

• AC/DC电流传感器 CT7642
  频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直
  查看详情
• AC/DC自动调零电流传感器 CT7731
  带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ3
  查看详情

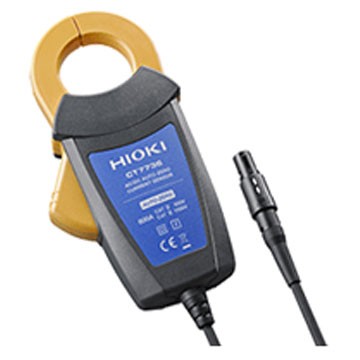

• AC/DC自动调零电流传感器 CT7736
  带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ3
  查看详情

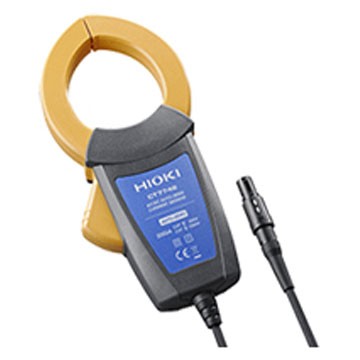

• AC/DC自动调零电流传感器 CT7742
  带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ
  查看详情

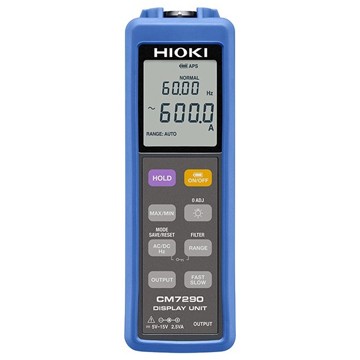

• 显示单元 CM7290
  电流传感器用带显示的电源
  查看详情
• 输出线L9095
  BNC端子用，1.5m
  查看详情
• AC/DC电流传感器CT6875
  追求高精度测量,频带DC~2MHz，额定电流AC/DC 500A
  查看详情
• AC/DC电流传感器CT6876
  频带DC~1.5MHz，额定电流AC/DC 1000A
  查看详情

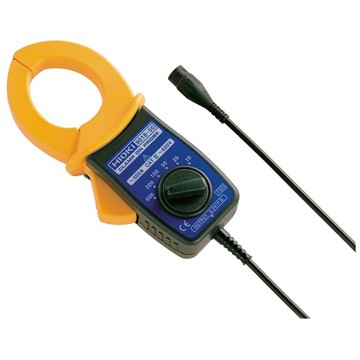

• 钳式探头 9018-50
  使用简单，电流至电压转换
  查看详情

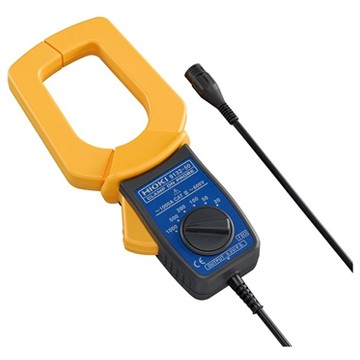

• 钳式探头 9132-50
  连接万用表、记录仪，轻松测量大电流
  查看详情
• 柔性电流钳 CT9667系列
  在狭窄地方也能轻松设置
  查看详情

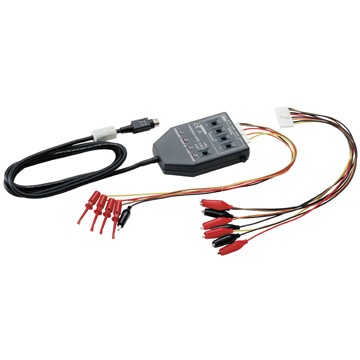

• 逻辑探头 9320-01
  4通道，检测电压/接触信号的ON/OFF，允许响应脉冲宽度500nsec或以上
  查看详情

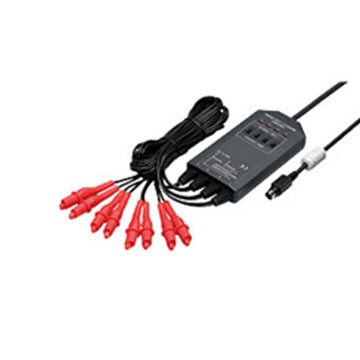

• 逻辑探头 MR9321-01
  绝缘4通道，用于检测AC/DC电压ON/OFF
  查看详情

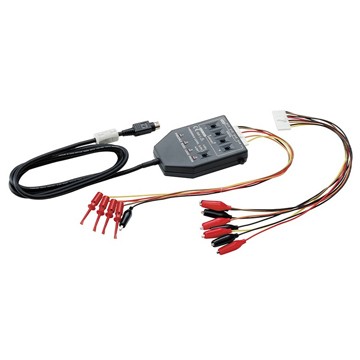

• 逻辑探头 9327
  4通道 开/关探测电压/接触信号，允许响应脉冲宽度100nsec或以上，小型端子
  查看详情
• 数字钳型表 3283
  True RMS（真有效值）;用于AC泄漏电流/负载电流;10mA量程（10µA分辨率）到
  查看详情
• 输出线L9094
  香蕉端子用，1.5m
  查看详情
• 输出线L9095
  BNC端子用，1.5m
  查看详情
• 输出线L9096
  端子板用，1.5m
  查看详情
• 变换转换器 9199
  接收：香蕉端子，输出：BNC端子
  查看详情
• AC 转换器 9445-02
  100～240V AC，12 V DC/ 2.5 A 输出
  查看详情

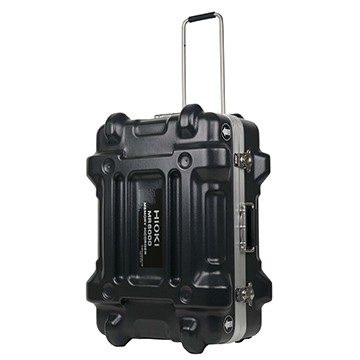

• 携带箱C1010
  用于MR6000，适合收纳主机用于运输的硬箱
  查看详情

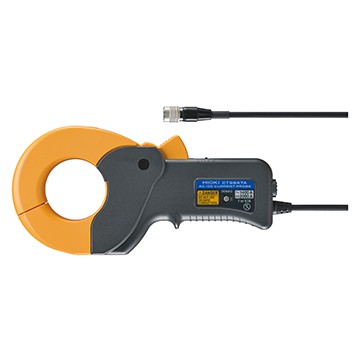

• AC/DC电流探头 CT6847A
  可在不影响布线与电路的前提下实现高精度测量的开口型电流传感器
  查看详情
