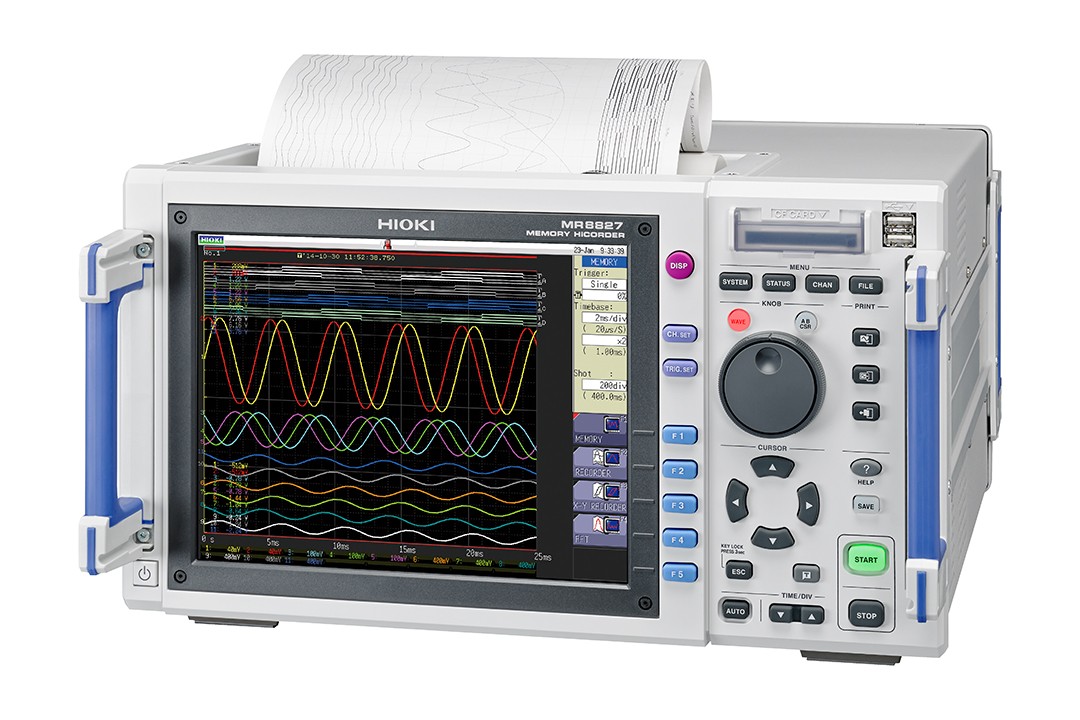

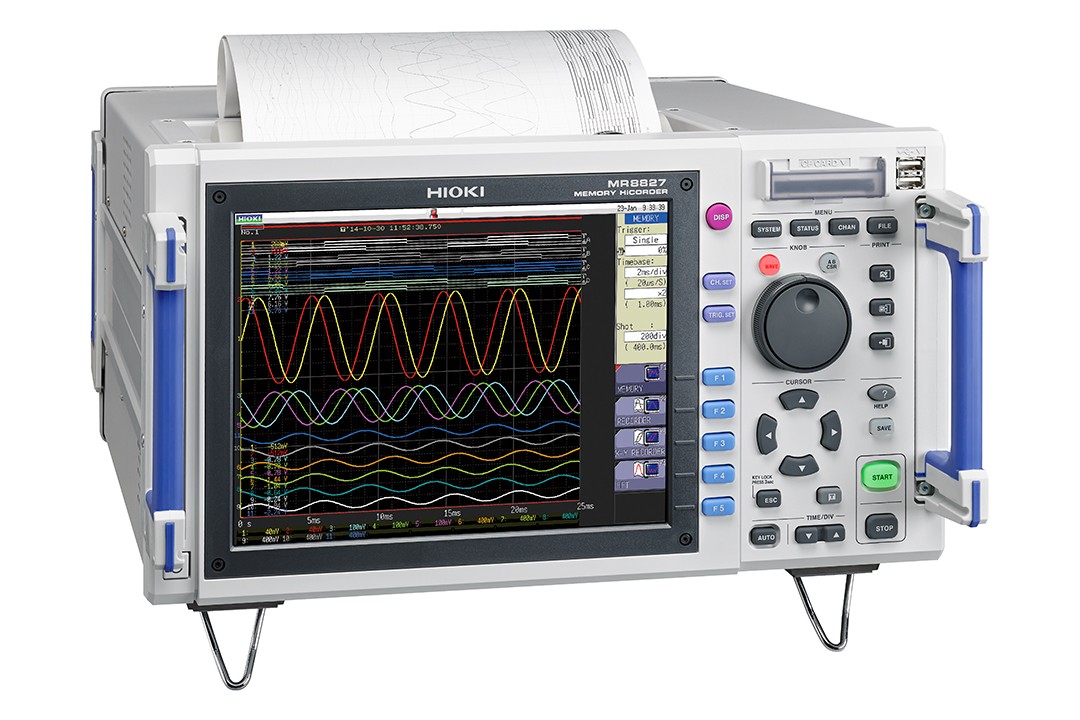

存储记录仪MR8827

产品概述

64ch高速&绝缘，模拟32ch+逻辑32ch

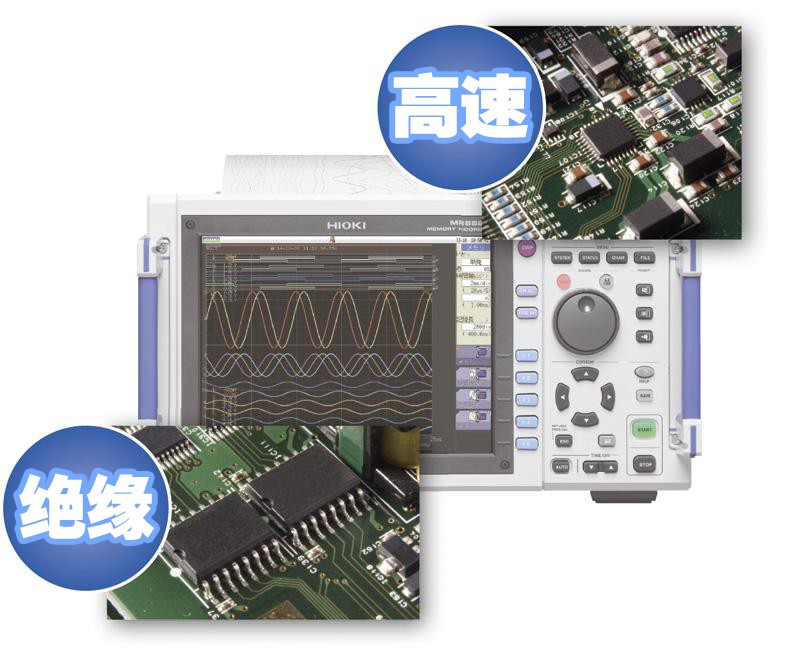

最高20MS/s的高速采样率,所有通道绝缘输入

存储记录仪MR8827能够所有通道同时以20MS/s（分辨率50ns）的高速采样率进行波形测量。 输入通道之间，以及主机和输入通道之间绝缘。

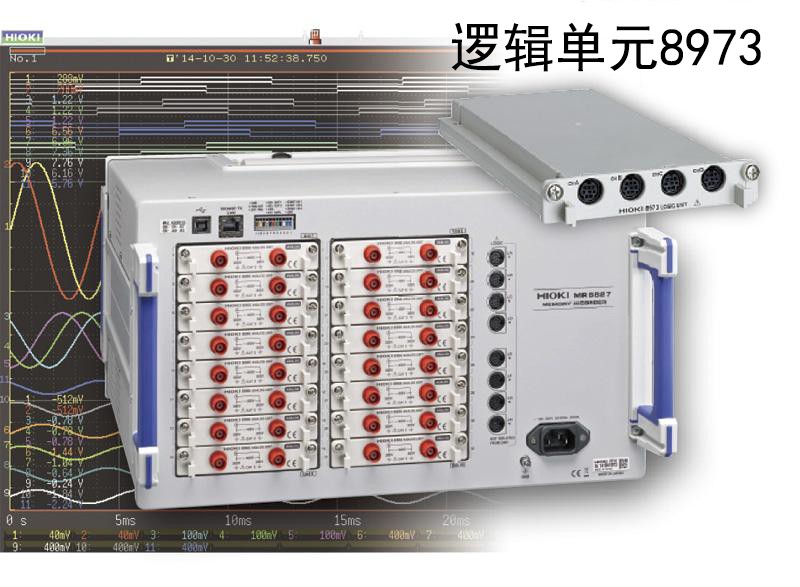

可进行多通道的混合记录的存储记录仪

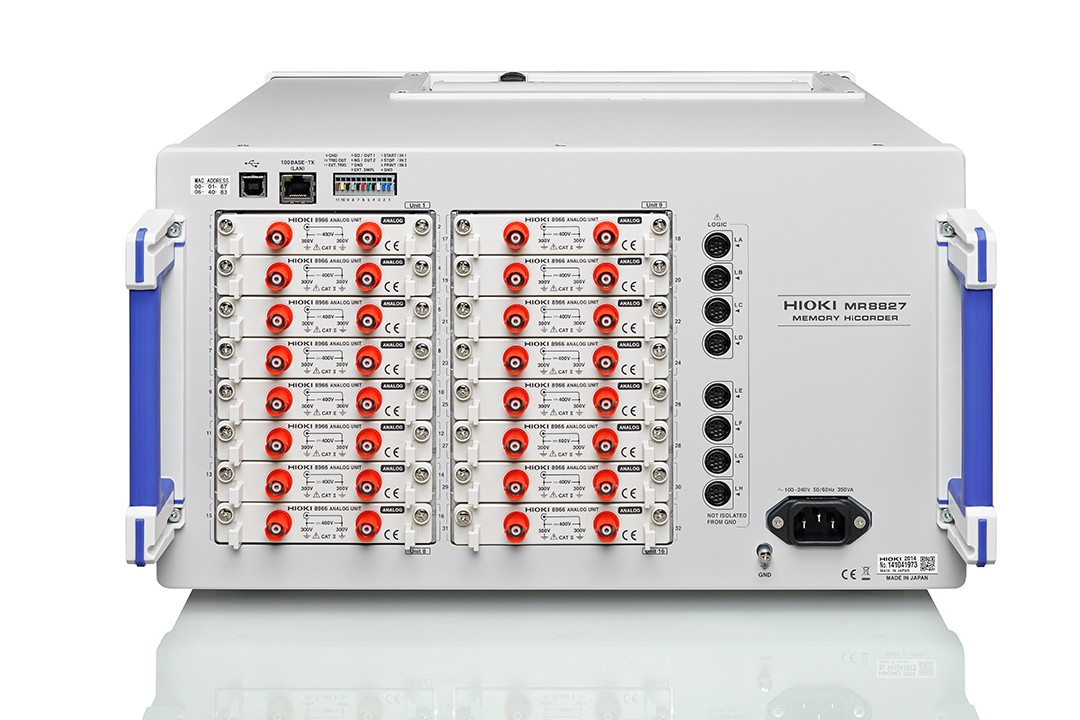

存储记录仪MR8827的主机背面最多可以安装16个输入单元。
通过各种单元组合能够实现多种类、多系统的输入。
而且，主机装备了可以连接8根逻辑探头的连接器，如果和逻辑单元组合使用，则最多可以输入64ch的逻辑信号（这时，最多28ch的模拟输入）。

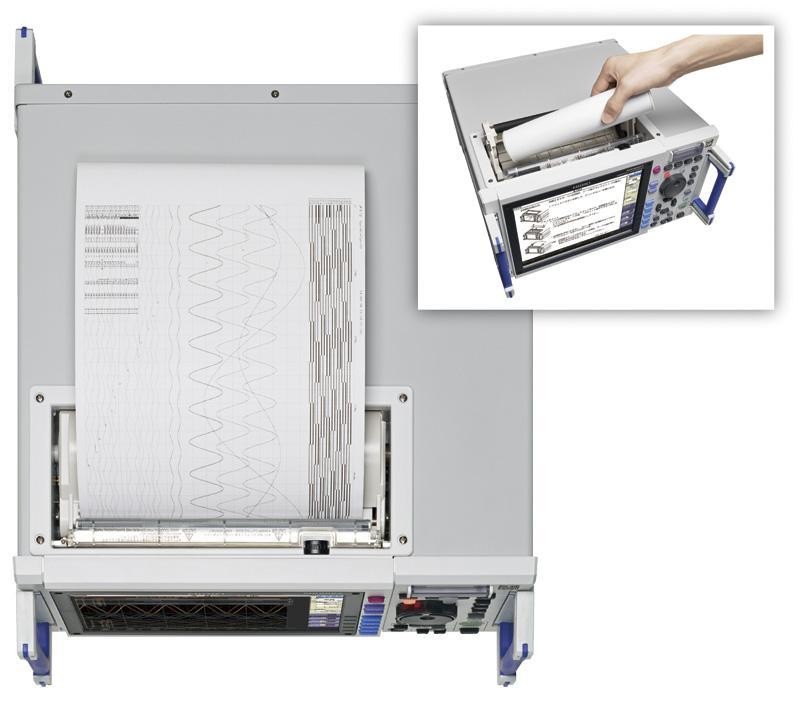

使用A4尺寸的打印机实现高速,高精度打印

存储记录仪MR8827采用了A4尺寸的高速热敏打印机。
以50mm/s的速度进行高精度打印，在现场也能很轻松确认波形。
将记录纸装入主机即可完成打印设置。

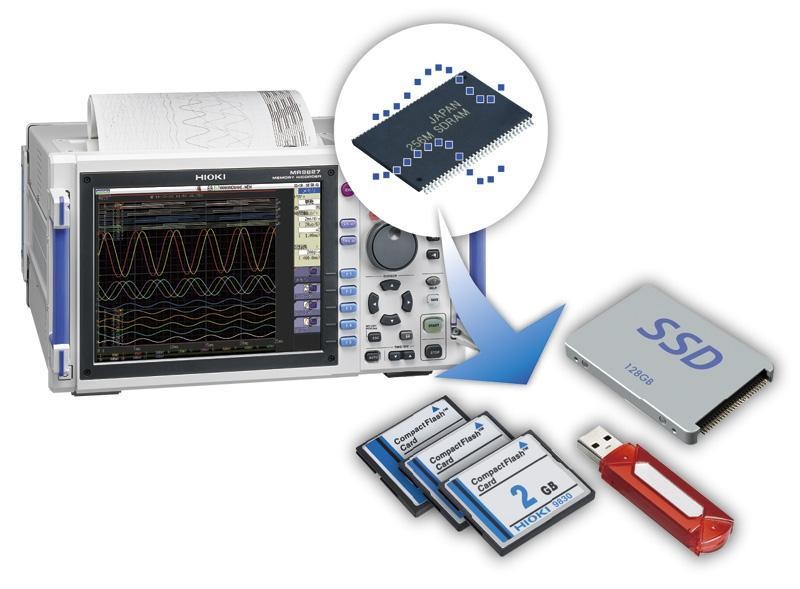

准确保存重要数据

A/D转换后记录在主机内存中的输入信号可以保存在SSD/U盘/CF卡中（请务必使用我司的CF卡）

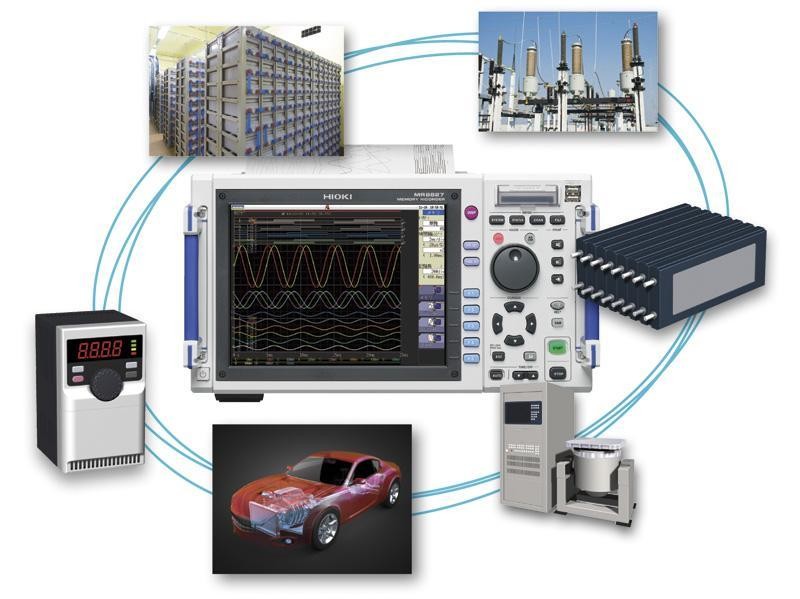

新时代的存储记录仪支持各种各样的测量用途

MR8827是一台适用于有多通道进行模拟+逻辑记录需求的存储记录仪。
可运用在功率类、汽车类、电力电子类和机电类等各种各样领域中。

技术规格

基本参数

选件/附件

• AC/DC 电流探头 CT6843A
  频率特性：DC〜700 kHz 额定电流：AC/DC 200A 可测导体直径：φ20mm
  查看详情
• AC/DC电流探头CT6841A
  频率特性：DC〜2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm
  查看详情
• AC/DC电流传感器 CT6873,CT6873-01
  频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测
  查看详情
• 钳式传感器 9272-05
  频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200
  查看详情
• AC/DC电流传感器 CT6863-05
  频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测
  查看详情
• AC/DC电流传感器 CT6862-05
  频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直
  查看详情
• AC/DC电流探头 CT6846A
  频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
  查看详情
• AC/DC电流探头 CT6845A
  频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm
  查看详情
• AC/DC 电流探头 CT6844A
  频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm
  查看详情
• AC/DC电流传感器CT6904A-2, CT6904A-3
  带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 800A 可测导体直径：φ
  查看详情
• AC/DC电流传感器CT6904A, CT6904A-1
  带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ
  查看详情
• AC/DC电流传感器CT6876A
  带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC
  查看详情
• AC/DC电流传感器CT6875A
  带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 5
  查看详情
• AC/DC电流传感器CT6875
  追求高精度测量,频带DC~2MHz，额定电流AC/DC 500A
  查看详情

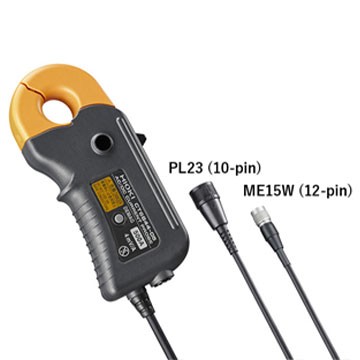

• AC/DC电流探头 CT6845-05
  宽频带、高精度测量，分割电流传感器500A
  查看详情
• 记录纸 9231
  卷纸型9231 A4大小216mm × 30m ， 6卷set
  查看详情

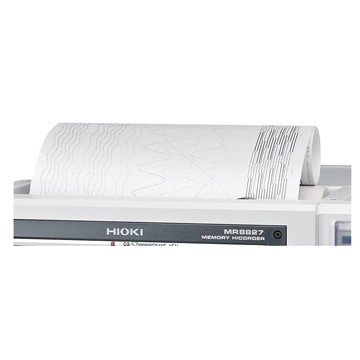

• 打印单元 U8350
  出厂指定，组装型，打印幅度200mm，适用于记录纸9231
  查看详情

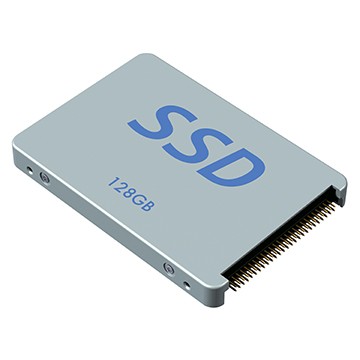

• SSD单元 U8330
  出厂指定，主机内置型128GB
  查看详情

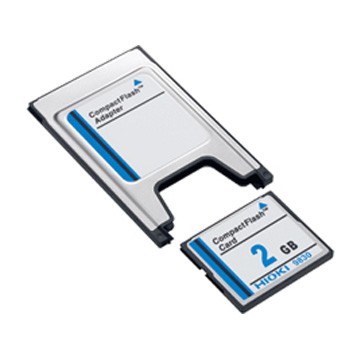

• PC卡 9830
  带PC卡套，2GB
  查看详情

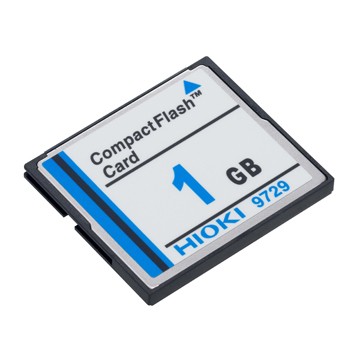

• PC卡 9729
  带PC卡套，1GB
  查看详情

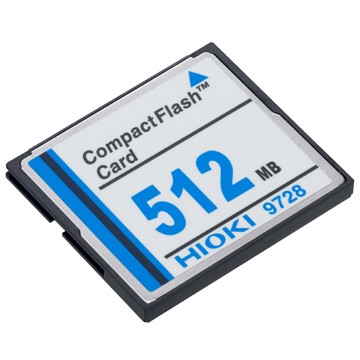

• PC卡 9728
  带PC卡套，512MB
  查看详情
• 高压单元 U8974
  2通道，高电压输入Max. DC 1000 V, AC 700 Vrms 带宽DC～100
  查看详情
• 模拟单元 8966
  2通道，瞬态波形带宽DC～5MHz
  查看详情
• 温度单元 8967
  2通道，测量温度热电偶输入
  查看详情
• 高分辨率单元 8968
  2通道，测量高分辨率带宽DC～100kHz
  查看详情
• 应变单元 U8969
  2通道，测量加速度、负载、压力、位移应变式传感器放大器
  查看详情
• 频率单元 8970
  2通道，测量脉冲和频率，带宽DC～100kHz
  查看详情
• 电流单元 8971
  2通道，测量电流波形带宽DC～100kHz，连接专用电流传感器
  查看详情
• DC/RMS单元 8972
  2通道，测量瞬态波形和有效值带宽DC～400kHz，有效值DC，带宽30～100kH
  查看详情
• 逻辑单元 8973
  16通道，逻辑信号最多4个逻辑端口
  查看详情
• 数字电压表单元 MR8990
  测量微小电压 高精度±0.01%和6位半的超高分辨率500次/s采样
  查看详情
• 任意波形发生单元 U8793
  2通道，FG功能10mHz〜100kHz，任意波形功能D/A更新2MHz，输出-10V〜1
  查看详情
• 波形发生单元 MR8790
  4通道，DC输出±10V，正弦波输出1Hz〜20kHz
  查看详情
• 脉冲发生单元 MR8791
  8通道脉冲输出0.1Hz〜20kHz码型输出
  查看详情
• 连接线 L9795-01
  对地最大额定电压：AC33 V rms或DC70 V，SMB端子—鳄鱼夹，1.5m
  查看详情
• 连接线 L9795-02
  对地最大额定电压：AC33 V rms或DC70 V，SMB端子—BNC端子，1.5m
  查看详情
• 抓状夹 9790-02
  安装于L9790前端时，电压限制为CAT II 300V，红黑
  查看详情
• 接触针 9790-03
  安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
  查看详情
• 鳄鱼夹 L9790-01
  安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
  查看详情
• 连接线 L9790 (细长型)
  最大可输入600V，柔性线径φ4.1mm，线长1.8m，※前端夹具需另售
  查看详情
• 连接线 L9197
  最大可输入600V，直径φ5.0mm，线长1.8m，配可脱卸大型鳄鱼夹
  查看详情
• 连接线（低压用）L9198
  最大可输入300V，直径φ5.0mm，线长1.7m，小型鳄鱼夹
  查看详情
• 10:1 探头 9665
  最大输入1 kV(500kHz以下)对地电压与输入单元相同
  查看详情
• 100:1 探头 9666
  最大输入5 kV peak(1MHz以下)对地电压与输入单元相同
  查看详情
• 差分探头 P9000
  专用于存储记录仪 波形监视输出专用(仅限P9000-01） 波形监视输出专用/交流有效值(
  查看详情
• AC适配器 Z1008
  AC 100〜240 V
  查看详情
• 差分探头 9322
  专用于存储记录仪，最大输入DC 2kV，AC1kV，频率带宽10MHz
  查看详情
• AC 适配器 9418-15
  AC 100〜240 V
  查看详情
• 连接线 L4940
  香蕉插头-香蕉插头，1.5m，红黑各1
  查看详情
• 延长线 L4931
  用于延长L4930/L4940，1.5m
  查看详情
• 鳄鱼夹 L4935
  用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
  查看详情
• 测试夹 L4936
  用于L4930/L4940前端，CAT III 600
  查看详情
• 磁铁接合器 L4937
  用于L4930/L4940前端，CAT III 1000
  查看详情
• 测试线 L2200
  线长70cm，前端可更换探针和鳄鱼夹，最大输入电压：CAT Ⅳ 600V，CAT Ⅲ 10
  查看详情
• AC非接触电压探头SP3000
  适用于外径φ1mm〜2.5mm的带绝缘层电线;频带10Hz〜100kHz;额定测量电压5V
  查看详情
• AC电压探头SP9001
  查看详情
• 连接线 9165
  适用于 9268/9269; BNC- BNC,1.5m长
  查看详情
• 变换转换器 9199
  接收：香蕉端子，输出：BNC端子
  查看详情
• 连接线 L9217
  线两端为绝缘BNC接口，1.6m
  查看详情
• 转换线 9318
  转换电缆 9318 连接 9272至9279 和8940
  查看详情
• 逻辑探头 9327
  4通道 开/关探测电压/接触信号，允许响应脉冲宽度100nsec或以上，小型端子
  查看详情
• 转换电缆 9323
  由于端口不同，用于连接 9320/9321 与 8860 系列的记录仪
  查看详情
• AC/DC电流传感器CT6875
  追求高精度测量,频带DC~2MHz，额定电流AC/DC 500A
  查看详情
• AC/DC电流传感器CT6876
  频带DC~1.5MHz，额定电流AC/DC 1000A
  查看详情
• 连接线 L9217
  线两端为绝缘BNC接口，1.6m
  查看详情
• 传感器单元CT9555
  单独使用电流传感器时的供电 1通道，波形输出
  查看详情
• 传感器单元CT9556
  单独使用电流传感器时的供电 1通道，波形/RMS输出
  查看详情
• 传感器单元CT9557
  单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
  查看详情
• 钳式电流探头3273-50
  带宽：DC〜50MHz 最大输流30Arms 可测导体直径：φ5mm
  查看详情
• 钳式电流探头3274
  带宽：DC〜10MHz 最大输入150Arms 可测导体直径：φ20mm
  查看详情
• 钳式电流探头3275
  带宽：DC〜2MHz 最大输入500Arms 可测导体直径：φ20mm
  查看详情
• 钳式电流探头3276
  带宽：DC〜100MHz 最大输入30Arms 可测导体直径：φ5mm
  查看详情
• 电源 3272
  给单个CT6700，3270系列传感器供电
  查看详情
• 电源 3269
  给最多2个CT6710系列传感器供电；给最多4个CT6700，3270系列传感器供电
  查看详情
• AC/DC电流传感器 CT7631
  带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ
  查看详情
• AC/DC电流传感器 CT7636
  带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ
  查看详情
• AC/DC电流传感器 CT7642
  频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直
  查看详情
• AC/DC自动调零电流传感器 CT7731
  带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ3
  查看详情
• AC/DC自动调零电流传感器 CT7736
  带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ3
  查看详情
• AC/DC自动调零电流传感器 CT7742
  带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ
  查看详情
• 显示单元 CM7290
  电流传感器用带显示的电源
  查看详情
• 钳式探头 9018-50
  使用简单，电流至电压转换
  查看详情
• 钳式探头 9132-50
  连接万用表、记录仪，轻松测量大电流
  查看详情
• 柔性电流钳 CT9667系列
  在狭窄地方也能轻松设置
  查看详情
• 数字钳型表 3283
  True RMS（真有效值）;用于AC泄漏电流/负载电流;10mA量程（10µA分辨率）到
  查看详情
• 变换转换器 9199
  接收：香蕉端子，输出：BNC端子
  查看详情
• AC 转换器 9445-02
  100～240V AC，12 V DC/ 2.5 A 输出
  查看详情
• 输出线L9094
  香蕉端子用，1.5m
  查看详情
• 输出线L9095
  BNC端子用，1.5m
  查看详情
• 输出线L9096
  端子板用，1.5m
  查看详情

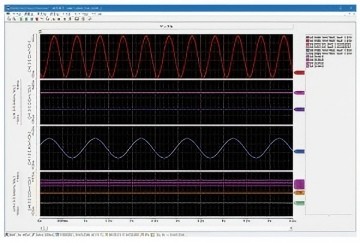

• 波形处理软件 9335
  适用于存储记录仪，数据转化·打印·波形显示
  查看详情

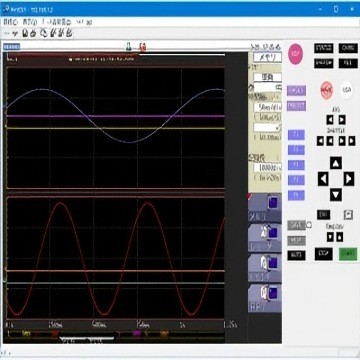

• LAN通讯软件 9333
  适用于存储记录仪用于LAN通讯数据采集·远程操作
  查看详情

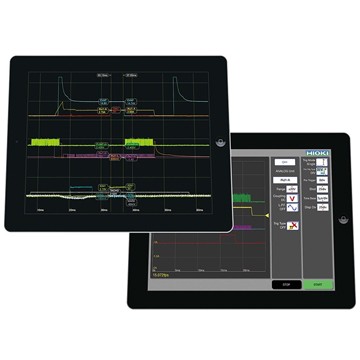

• HMR Terminal
  用于存储记录仪；（Apple公司制造iPad专用）App Store免费下载
  查看详情
• LAN电缆 9642
  直连以太网线， 附带交叉型转换器，5m长
