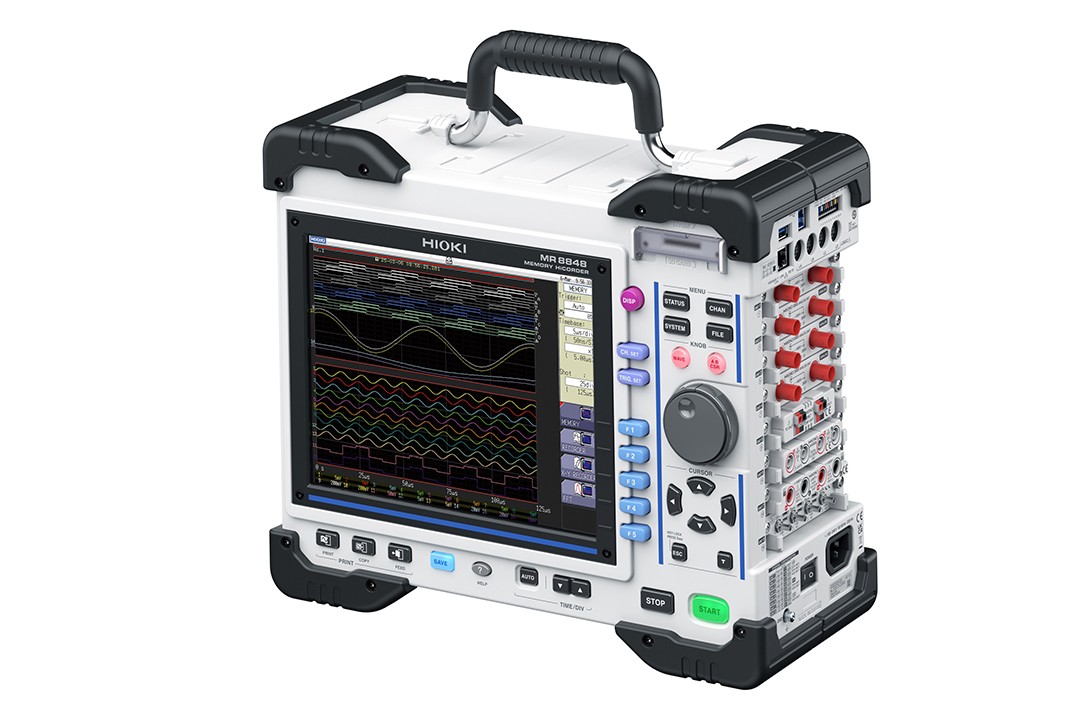

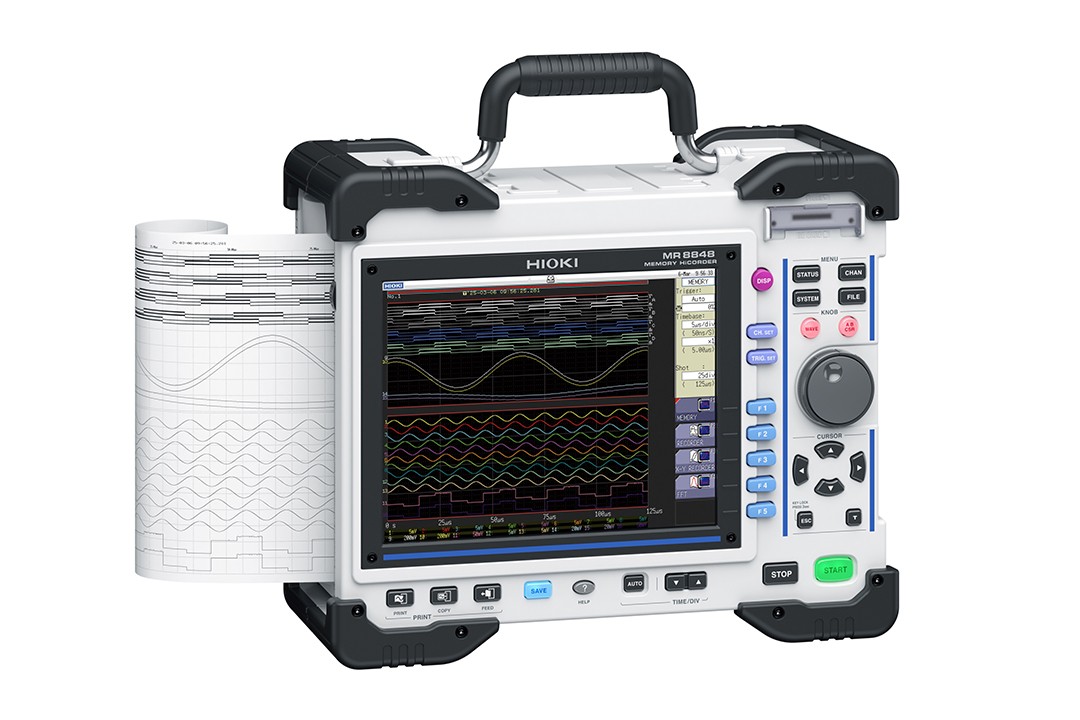

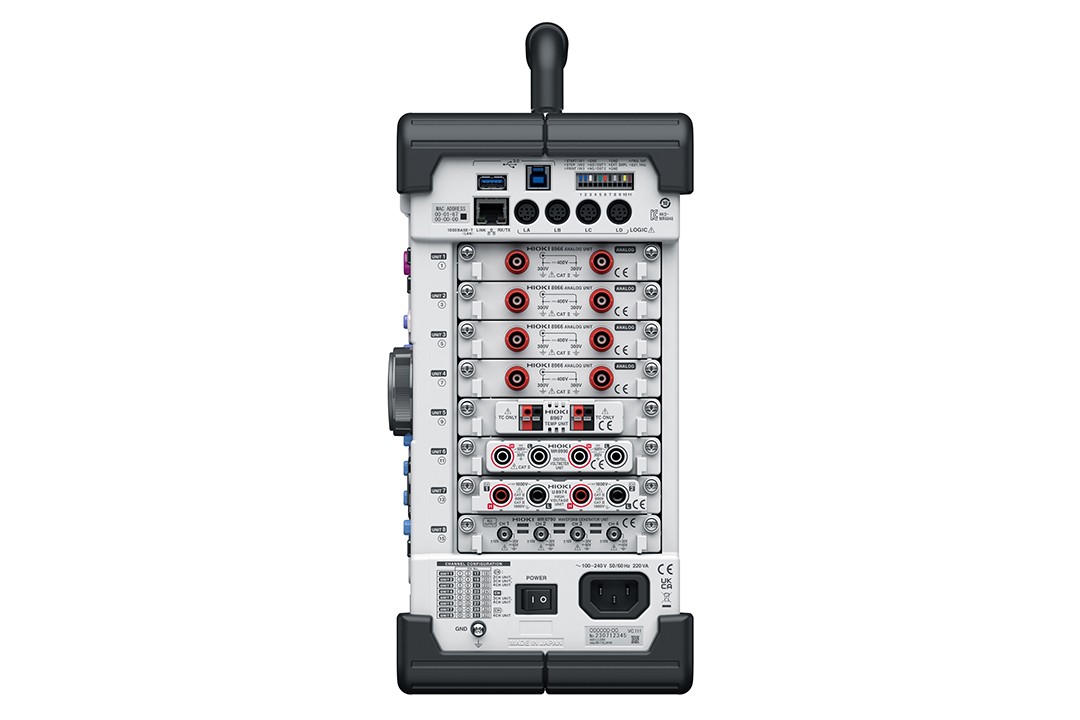

存储记录仪 MR8848

产品概述

应对严苛现场的“硬核”记录仪

产品介绍视频

存储记录仪MR8848是用于电力设备、数据中心UPS、铁路等需要在现场测量瞬态功率的记录仪。
坚固机身可轻松应对艰难环境下的跌落和振动测试。
高速采样可捕捉逆变器电压和电流波形。通过搭载大容量存储器，实现高速波形的长时间记录功能，能够全面捕捉从瞬时波动到长期行为的所有波形。

用于评估测试、故障筛查

为了确保电力设施、数据中心的 UPS 和铁路等基础设施稳定无故障地运行，存储记录仪的高精度测量不可或缺。详情请参考产品样本中的应用案例。

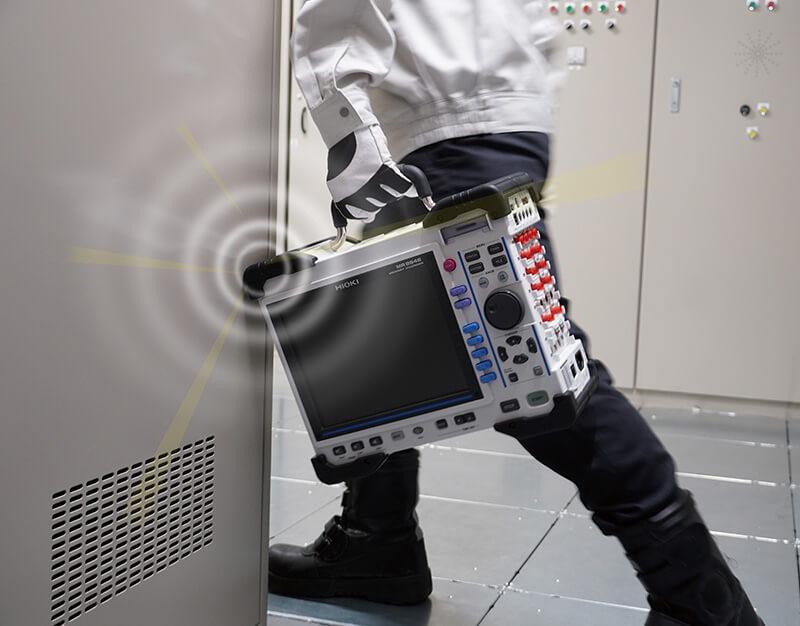

坚固机身

为最大限度降低因跌落或撞击导致的故障风险，采用高耐久性机箱设计，并在主机四角配备防护壳。

安全且可靠性高的测量

在同时测量动力线路和信号线路等不同电气系统时，短路会成为重大安全隐患。存储记录仪通道间绝缘隔离，可有效防止不同回路间的短路事故。

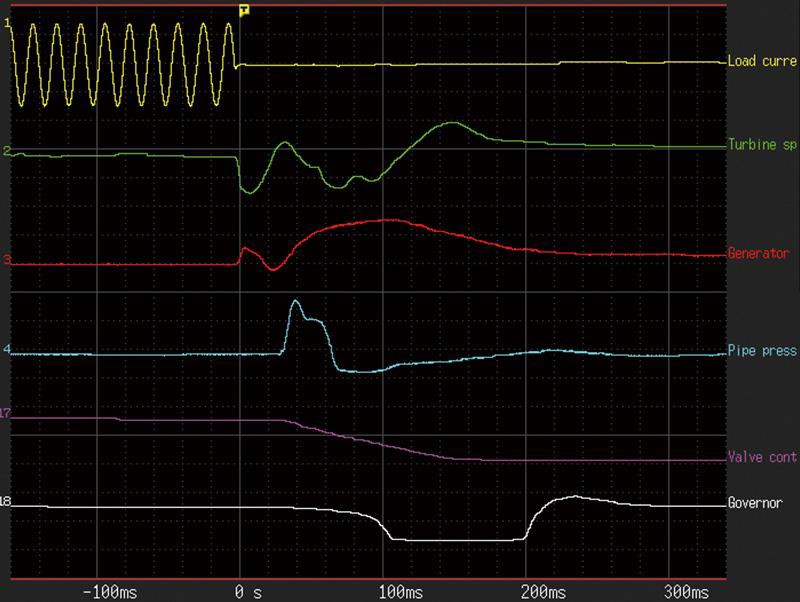

现象的相关性分析

可同步记录多种物理现象并分析各信号间的相关性。不仅支持电压测量，还兼容钳式传感器电流检测、压力传感器等多种测量，实现综合性数据采集。

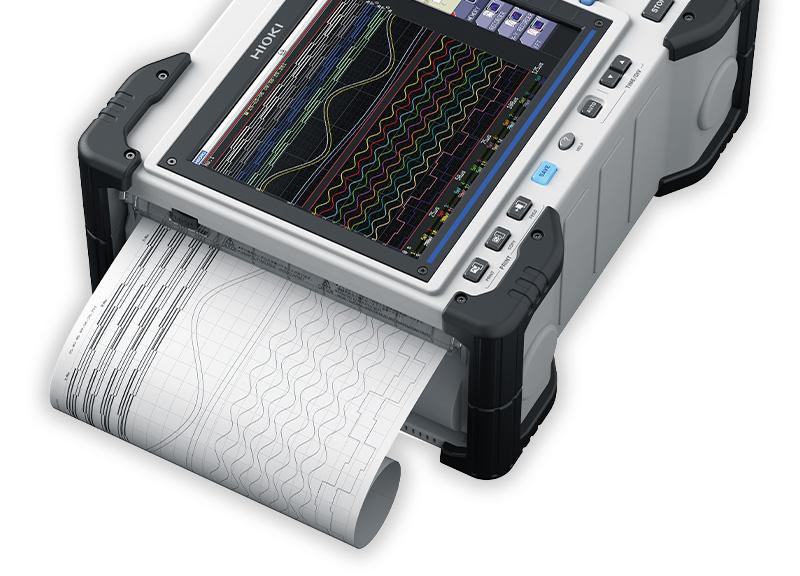

配备打印功能（另购选件）

打印记录波形并共享，防止数据篡改且适用于现场测量。通过选件内置打印机将记录波形以A4尺寸打印。

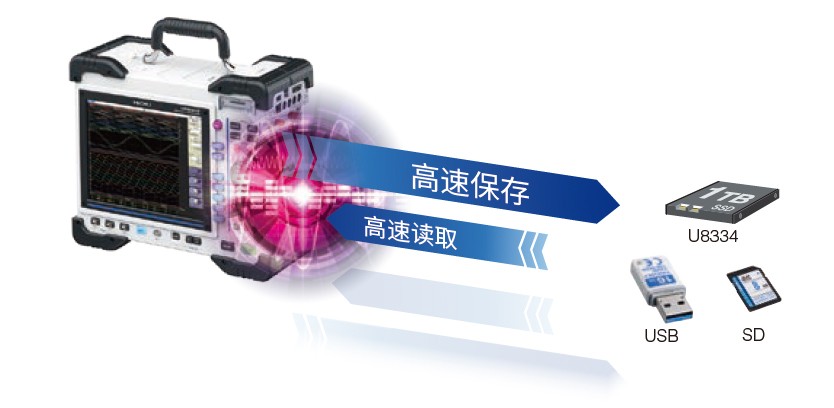

数据的实时保存和大容量存储（另购选件MR9001CN、U8334）

MR9001CN的实时保存功能可将数据存储至1TB大容量内存U8334中，实现长时间的波形记录。例如在铁路车辆测量中，以10μs/S的采样率可连续1小时以上记录10项或更多参数。

技术规格

基本参数（精度保证期1年）

选件/附件

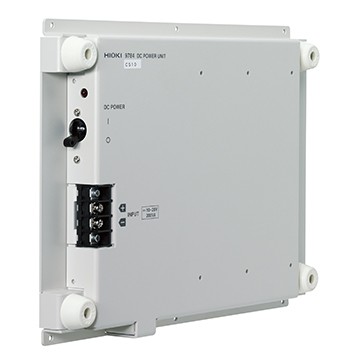

• DC电源单元 9784
  工厂出货时指定，组装入主机背面，DC10〜28V供电
  查看详情

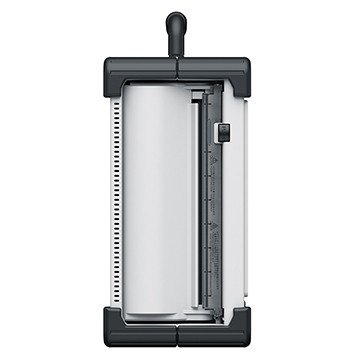

• 打印机单元 U8351
  热敏打印，记录速度50 mm/s max.
  查看详情
• 内部存储 U8334
  1 TB, FAT32, 质保1年
  查看详情

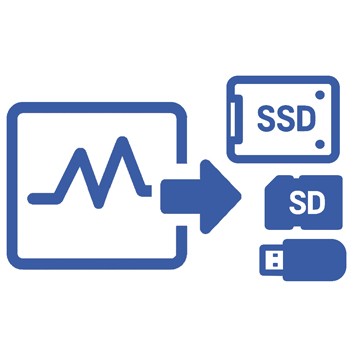

• 实时保存功能 MR9001CN
  测量波形的同时，在存储记录仪内实时保存的功能（需激活许可证）
  查看详情
• 电荷单元 U8979
  2通道，加速度波形 电荷输出型加速度传感器 内置前置放大器的加速度传感器
  查看详情
• 4通道模拟单元 U8978
  4通道，测量瞬态波形带宽DC～2MHz
  查看详情
• 3通道电流单元 U8977
  3通道，测量电流带宽DC～2MHz
  查看详情
• 4通道模拟单元 U8975
  4通道，瞬态波形带宽DC～2MHz
  查看详情
• 应变单元 U8969
  2通道，测量加速度、负载、压力、位移应变式传感器放大器
  查看详情
• 高压单元 U8974
  2通道，高电压输入Max. DC 1000 V, AC 700 Vrms 带宽DC～100
  查看详情
• 数字电压表单元 MR8990
  测量微小电压 高精度±0.01%和6位半的超高分辨率500次/s采样
  查看详情
• 电流单元 8971
  2通道，测量电流波形带宽DC～100kHz，连接专用电流传感器
  查看详情
• 频率单元 8970
  2通道，测量脉冲和频率，带宽DC～100kHz
  查看详情
• DC/RMS单元 8972
  2通道，测量瞬态波形和有效值带宽DC～400kHz，有效值DC，带宽30～100kH
  查看详情
• 高分辨率单元 8968
  2通道，测量高分辨率带宽DC～100kHz
  查看详情
• 温度单元 8967
  2通道，测量温度热电偶输入
  查看详情
• 模拟单元 8966
  2通道，瞬态波形带宽DC～5MHz
  查看详情
• 逻辑单元 8973
  16通道，逻辑信号最多4个逻辑端口
  查看详情
• 任意波形发生单元 U8793
  2通道，FG功能10mHz〜100kHz，任意波形功能D/A更新2MHz，输出-10V〜1
  查看详情
• 脉冲发生单元 MR8791
  8通道脉冲输出0.1Hz〜20kHz码型输出
  查看详情
• 波形发生单元 MR8790
  4通道，DC输出±10V，正弦波输出1Hz〜20kHz
  查看详情

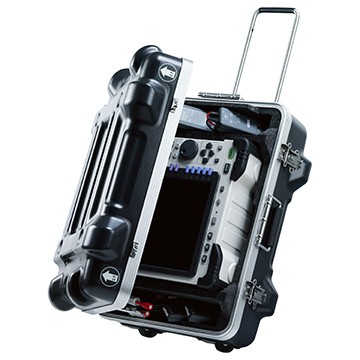

• 携带箱 9783
  硬箱型，可直接收纳主机
  查看详情
• 波形处理软件 9335
  适用于存储记录仪，数据转化·打印·波形显示
  查看详情
• LAN电缆 9642
  直连以太网线， 附带交叉型转换器，5m长
  查看详情
• LAN通讯软件 9333
  适用于存储记录仪用于LAN通讯数据采集·远程操作
  查看详情
• U盘Z4006
  16 GB，采用长寿命、高可靠性的SLC型闪存
  查看详情
• SD卡 Z4003
  8GB
  查看详情
• SD存储卡2GB Z4001
  用于保存测量数据
  查看详情
• 逻辑探头 MR9321-01
  绝缘4通道，用于检测AC/DC电压ON/OFF
  查看详情
• 逻辑探头 9327
  4通道 开/关探测电压/接触信号，允许响应脉冲宽度100nsec或以上，小型端子
  查看详情
• 逻辑探头 9320-01
  4通道，检测电压/接触信号的ON/OFF，允许响应脉冲宽度500nsec或以上
  查看详情
• 记录纸 9231
  卷纸型9231 A4大小216mm × 30m ， 6卷set
  查看详情
• 连接线 L9795-02
  对地最大额定电压：AC33 V rms或DC70 V，SMB端子—BNC端子，1.5m
  查看详情
• 连接线 L9795-01
  对地最大额定电压：AC33 V rms或DC70 V，SMB端子—鳄鱼夹，1.5m
  查看详情
• 连接线 L9790 (细长型)
  最大可输入600V，柔性线径φ4.1mm，线长1.8m，※前端夹具需另售
  查看详情
• 鳄鱼夹 L9790-01
  安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
  查看详情
• 接触针 9790-03
  安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
  查看详情
• 抓状夹 9790-02
  安装于L9790前端时，电压限制为CAT II 300V，红黑
  查看详情
• 抓状夹 L9243
  安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V
  查看详情
• 连接线 L9197
  最大可输入600V，直径φ5.0mm，线长1.8m，配可脱卸大型鳄鱼夹
  查看详情
• 连接线（低压用）L9198
  最大可输入300V，直径φ5.0mm，线长1.7m，小型鳄鱼夹
  查看详情
• 100:1 探头 9666
  最大输入5 kV peak(1MHz以下)对地电压与输入单元相同
  查看详情
• 10:1 探头 9665
  最大输入1 kV(500kHz以下)对地电压与输入单元相同
  查看详情
• 差分探头 P9000
  专用于存储记录仪 波形监视输出专用(仅限P9000-01） 波形监视输出专用/交流有效值(
  查看详情
• AC适配器 Z1008
  AC 100〜240 V
  查看详情
• AC 适配器 9418-15
  AC 100〜240 V
  查看详情
• 差分探头 9322
  专用于存储记录仪，最大输入DC 2kV，AC1kV，频率带宽10MHz
  查看详情
• 抓状夹 L9243
  安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V
  查看详情
• 连接线 L4940
  香蕉插头-香蕉插头，1.5m，红黑各1
  查看详情
• 磁铁接合器 L4937
  用于L4930/L4940前端，CAT III 1000
  查看详情
• 测试夹 L4936
  用于L4930/L4940前端，CAT III 600
  查看详情
• 鳄鱼夹 L4935
  用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
  查看详情
• 延长线 L4931
  用于延长L4930/L4940，1.5m
  查看详情
• 测试线 L2200
  线长70cm，前端可更换探针和鳄鱼夹，最大输入电压：CAT Ⅳ 600V，CAT Ⅲ 10
  查看详情

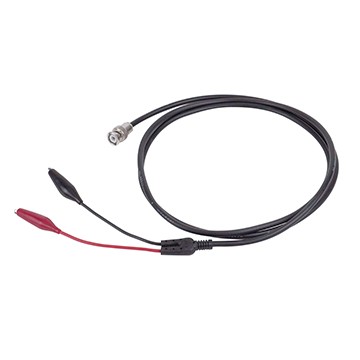

• 连接线 9166
  金属BNC-夹子，1.5m
  查看详情
• 连接线 L9217
  线两端为绝缘BNC接口，1.6m
  查看详情
• 变换转换器 9199
  接收：香蕉端子，输出：BNC端子
  查看详情

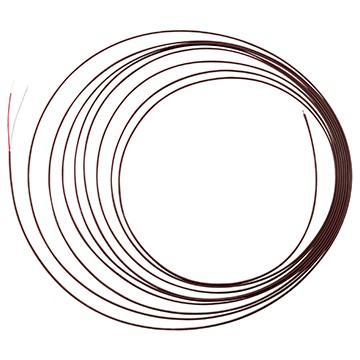

• T热电偶 9811
  使用温度范围−180〜200℃，容许差Class 2，全长5m,裸线直径φ0.32 mm，
  查看详情
• K热电偶 9810
  使用温度范围−180〜200℃，容许差Class 2，全长5m裸线直径φ0.32 mm，5
  查看详情
• AC/DC电流探头 CT6831
  频率带宽：DC〜100 kHz 额定测量电流：AC/DC 20A 可测导体直径：φ5 mm
  查看详情
• AC/DC电流探头 CT6830
  频率带宽：DC〜100 kHz 额定测量电流：AC/DC 2A 可测导体直径：φ5 mm
  查看详情
• AC/DC电流探头 CT6846A
  频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
  查看详情
• AC/DC电流探头 CT6845A
  频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm
  查看详情
• AC/DC 电流探头 CT6844A
  频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm
  查看详情
• AC/DC 电流探头 CT6843A
  频率特性：DC〜700 kHz 额定电流：AC/DC 200A 可测导体直径：φ20mm
  查看详情
• AC/DC电流探头CT6841A
  频率特性：DC〜2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm
  查看详情
• AC/DC电流传感器CT6904A-2, CT6904A-3
  带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 800A 可测导体直径：φ
  查看详情
• AC/DC电流传感器CT6904A, CT6904A-1
  带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ
  查看详情
• AC/DC电流传感器CT6877A
  带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm
  查看详情
• AC/DC电流传感器CT6876A
  带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC
  查看详情
• AC/DC电流传感器CT6875A
  带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 5
  查看详情
• AC/DC电流传感器 CT6873,CT6873-01
  频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测
  查看详情
• AC/DC电流传感器 CT6872,CT6872-01
  频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导
  查看详情
• 钳式传感器 9272-05
  频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200
  查看详情
• AC/DC电流传感器 CT6863-05
  频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测
  查看详情
• AC/DC电流传感器 CT6862-05
  频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直
  查看详情
• 传感器单元CT9557
  单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
  查看详情
• 传感器单元CT9556
  单独使用电流传感器时的供电 1通道，波形/RMS输出
  查看详情
• 传感器单元CT9555
  单独使用电流传感器时的供电 1通道，波形输出
  查看详情
• 连接线 L9217
  线两端为绝缘BNC接口，1.6m
  查看详情
• 转换线 CT9900
  将PL23(10pin)转换为ME15W(12pin)端子
  查看详情
• AC柔性电流钳 CT7040
  带宽：10Hz〜50kHz (±3dB) 额定电流：AC 600A/6000A 可测导体直
  查看详情
• AC/DC自动调零电流传感器 CT7742
  带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ
  查看详情
• AC/DC自动调零电流传感器 CT7736
  带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ3
  查看详情
• AC/DC自动调零电流传感器 CT7731
  带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ3
  查看详情
• AC/DC电流传感器 CT7642
  频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直
  查看详情
• AC/DC电流传感器 CT7636
  带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ
  查看详情
• AC/DC电流传感器 CT7631
  带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ
  查看详情
• 转换线 CT9920
  将输出端子(PL14)的电流传感器连接到(ME15)端子PW3390等时需要
  查看详情
• 电流探头 CT6711
  带宽：DC〜120MHz 最大输入30Arms，3档量程 可测导体直径：φ33mm
  查看详情

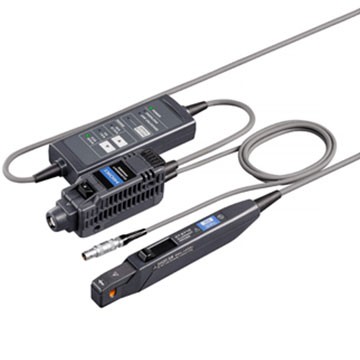

• 电流探头 CT6710
  带宽：DC〜50MHz 最大输入30Arms，3档量程 可测导体直径：φ5mm
  查看详情
• 电流探头 CT6701
  带宽：DC〜120MHz 最大输入5Arms 可测导体直径：φ5mm
  查看详情

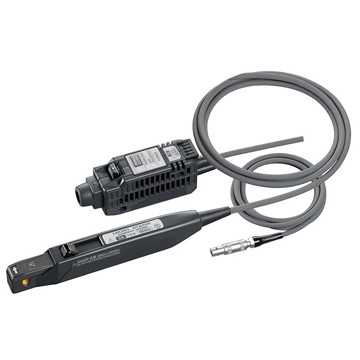

• 电流探头 CT6700
  带宽：DC〜50MHz 最大输入5Arms 可测导体直径：φ5mm
  查看详情
• 钳式电流探头3273-50
  带宽：DC〜50MHz 最大输流30Arms 可测导体直径：φ5mm
  查看详情
• 钳式电流探头3276
  带宽：DC〜100MHz 最大输入30Arms 可测导体直径：φ5mm
  查看详情
• 钳式电流探头3275
  带宽：DC〜2MHz 最大输入500Arms 可测导体直径：φ20mm
  查看详情
• 钳式电流探头3274
  带宽：DC〜10MHz 最大输入150Arms 可测导体直径：φ20mm
  查看详情
• 电源 3269
  给最多2个CT6710系列传感器供电；给最多4个CT6700，3270系列传感器供电
  查看详情
• 电源 3272
  给单个CT6700，3270系列传感器供电
  查看详情
• AC泄漏电流钳形表CM4003(带输出・外部电源功能)
  从AC泄漏电流0.060 mA(分辨率1μA)）到负载电流（200.0 A）都能对应 间歇
  查看详情

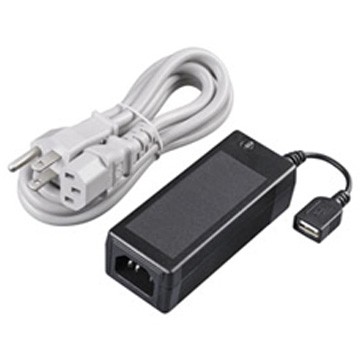

• AC适配器 Z1013
  AC 100 V〜240 V
  查看详情
