用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
产品概述

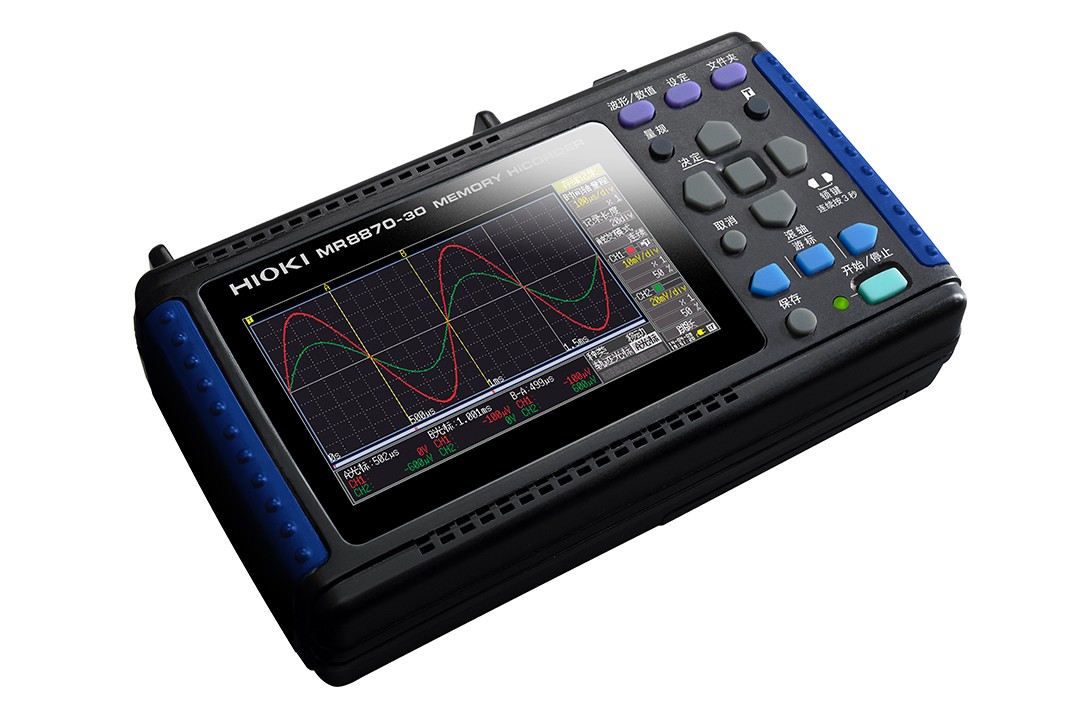

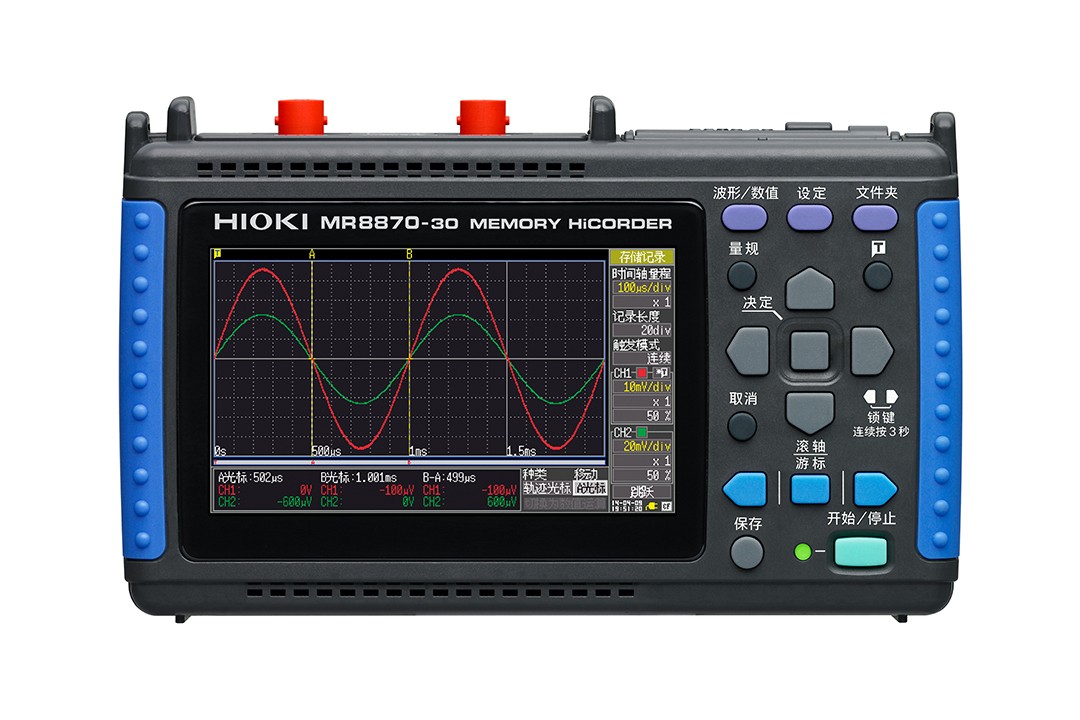

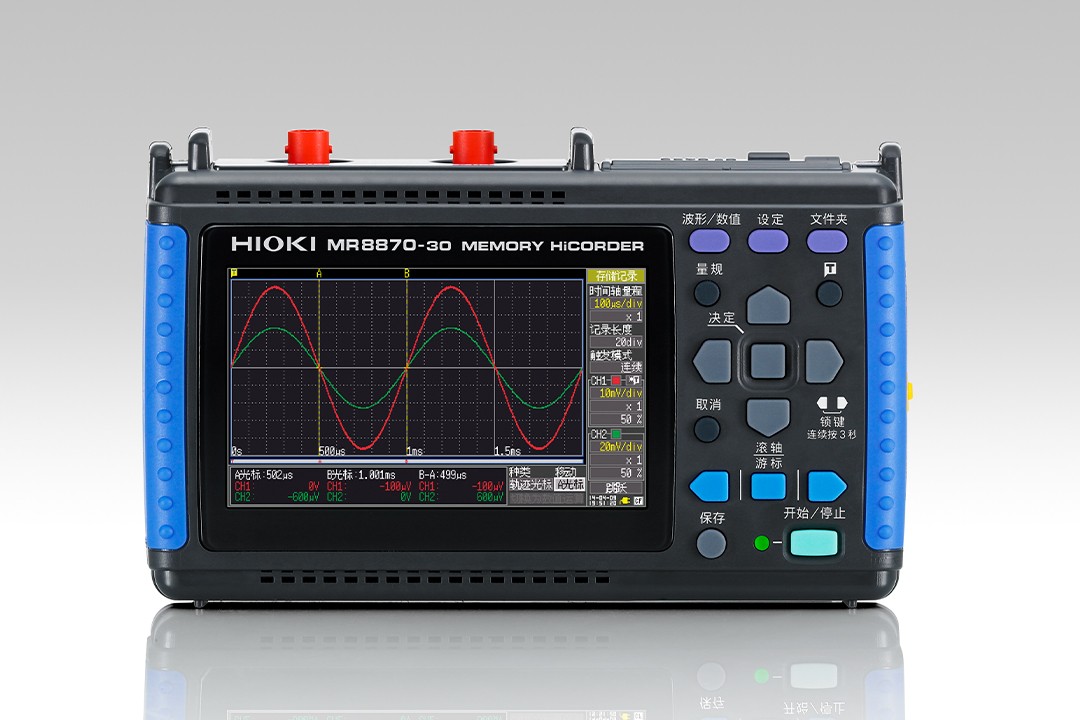

和示波器一样，1台即可观测波形和记录真有效值的变化！
技术规格
基本参数
| 通道数 | 2个模拟通道＋4个逻辑通道 （模拟通道和主体之间是绝缘的，逻辑GND和主体之间是共通的） |
|---|---|
| 测量量程 （10div满量程) | 10mV～50V/div，12量程，分辨率：量程的1/100 |
| 最大额定电压 | DC 400V，对地：AC/DC 300V测试等级II |
| 频率特征 | DC～50kHz (-3dB) |
| 时间轴 （MEM时） | 100μs～5min/div，20档量程，时间轴的分辨率100point/div，时间轴扩大：×2～×10的3段，压缩：1/2～1/1,000的9段 |
| 记录间隔 （真有效值时） | 1ms~1min，16档设置，采样周期：200μs固定（交流电压/电流是1000真有效值数据/s），包络线模式经常ON※仅记录每个记录间隔的最大值和最小值 |
| 测量功能 | MEM记录（高速记录），真有效值记录（50/60Hz/DC专用） |
| 内存容量 | 12位×2MW/ch |
| 保存媒体 | CF卡TYPEⅠ卡槽×1，最大到2GB |
| 显示屏 | 4.3英寸WQVGA-TFT彩色液晶（480×272点） |
| 显示语言设置 | 中文、日文、英文 |
| 外部接口 | USB：标准USB2.0，系列迷你B接口×1 功能：和计算机连接后将CF卡内的文件传输至计算机内，不能用计算机控制 |
| 记录输出 | 没有打印功能 |
| 电源 | AC适配器Z1005：AC100V～240V(50/60Hz)，30VA（使用AC适配器，通过主机给9780充电时） |
| 体积及重量 | 176W×101H×41Dmm，600g (含电池组） |
| 附件 | 使用说明书×1，测量指南×1，测量指南真有效值篇×1，AC适配器Z1005×1，吊带×1，USB连接线×1，保护膜9809×1 |
选件/附件
PC卡 9728
带PC卡套，512MB
查看详情
PC卡 9729
带PC卡套，1GB
查看详情
PC卡 9830
带PC卡套，2GB
查看详情
抓状夹 9790-02
安装于L9790前端时，电压限制为CAT II 300V，红黑
查看详情
接触针 9790-03
安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
查看详情
鳄鱼夹 L9790-01
安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
查看详情
连接线 L9790 (细长型)
最大可输入600V，柔性线径φ4.1mm，线长1.8m，※前端夹具需另售
查看详情
连接线 L9197
最大可输入600V，直径φ5.0mm，线长1.8m，配可脱卸大型鳄鱼夹
查看详情
连接线（低压用）L9198
最大可输入300V，直径φ5.0mm，线长1.7m，小型鳄鱼夹
查看详情
差分探头 P9000
专用于存储记录仪 波形监视输出专用(仅限P9000-01） 波形监视输出专用/交流有效值(
查看详情
AC适配器 Z1008
AC 100〜240 V
查看详情
差分探头 9322
专用于存储记录仪，最大输入DC 2kV，AC1kV，频率带宽10MHz
查看详情
AC 适配器 9418-15
AC 100〜240 V
查看详情
AC非接触电压探头SP3000
适用于外径φ1mm〜2.5mm的带绝缘层电线;频带10Hz〜100kHz;额定测量电压5V
查看详情
AC电压探头SP9001
查看详情
转换电缆 9323
由于端口不同，用于连接 9320/9321 与 8860 系列的记录仪
查看详情
逻辑探头 9320-01
4通道，检测电压/接触信号的ON/OFF，允许响应脉冲宽度500nsec或以上
查看详情
AC/DC电流传感器CT6875
追求高精度测量,频带DC~2MHz，额定电流AC/DC 500A
查看详情
AC/DC电流传感器CT6876
频带DC~1.5MHz，额定电流AC/DC 1000A
查看详情
转换线 CT9900
将PL23(10pin)转换为ME15W(12pin)端子
查看详情
连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
传感器单元CT9555
单独使用电流传感器时的供电 1通道，波形输出
查看详情
传感器单元CT9556
单独使用电流传感器时的供电 1通道，波形/RMS输出
查看详情
传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情
AC/DC电流传感器 CT7631
带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ
查看详情
AC/DC电流传感器 CT7636
带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ
查看详情
AC/DC电流传感器 CT7642
频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直
查看详情
AC/DC自动调零电流传感器 CT7731
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ3
查看详情
AC/DC自动调零电流传感器 CT7736
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ3
查看详情
AC/DC自动调零电流传感器 CT7742
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ
查看详情
显示单元 CM7290
电流传感器用带显示的电源
查看详情
钳式探头 9018-50
使用简单，电流至电压转换
查看详情
钳式探头 9132-50
连接万用表、记录仪，轻松测量大电流
查看详情
柔性电流钳 CT9667系列
在狭窄地方也能轻松设置
查看详情
数字钳型表 3283
True RMS（真有效值）;用于AC泄漏电流/负载电流;10mA量程（10µA分辨率）到
查看详情
变换转换器 9199
接收：香蕉端子，输出：BNC端子
查看详情
AC 转换器 9445-02
100～240V AC，12 V DC/ 2.5 A 输出
查看详情
输出线L9094
香蕉端子用，1.5m
查看详情
输出线L9095
BNC端子用，1.5m
查看详情
输出线L9096
端子板用，1.5m
查看详情

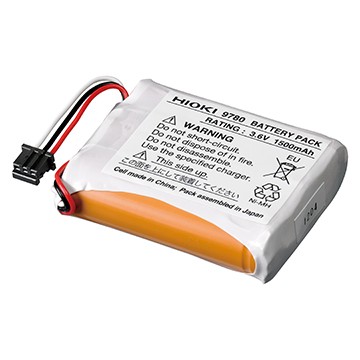

电池组 9780
NiMH，安装在主机上充电
查看详情

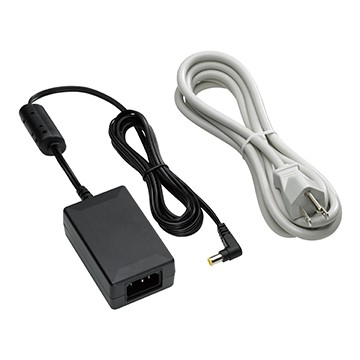

AC适配器 Z1005
AC 100~240V，标配
查看详情

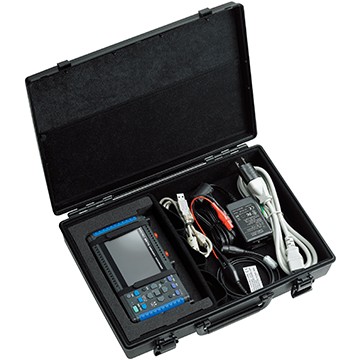

携带箱 9782
可收纳选件，树脂材质
查看详情
保护膜 9809
已包括，液晶画面保护，2个一套
查看详情

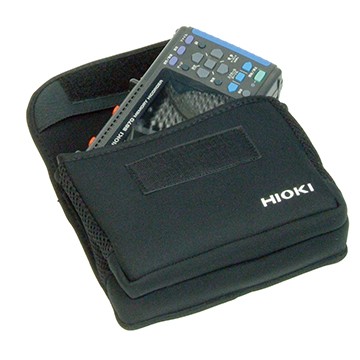

携带盒9812
可收纳小配件，橡胶材质
查看详情- 连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
