规格参数
产品概述

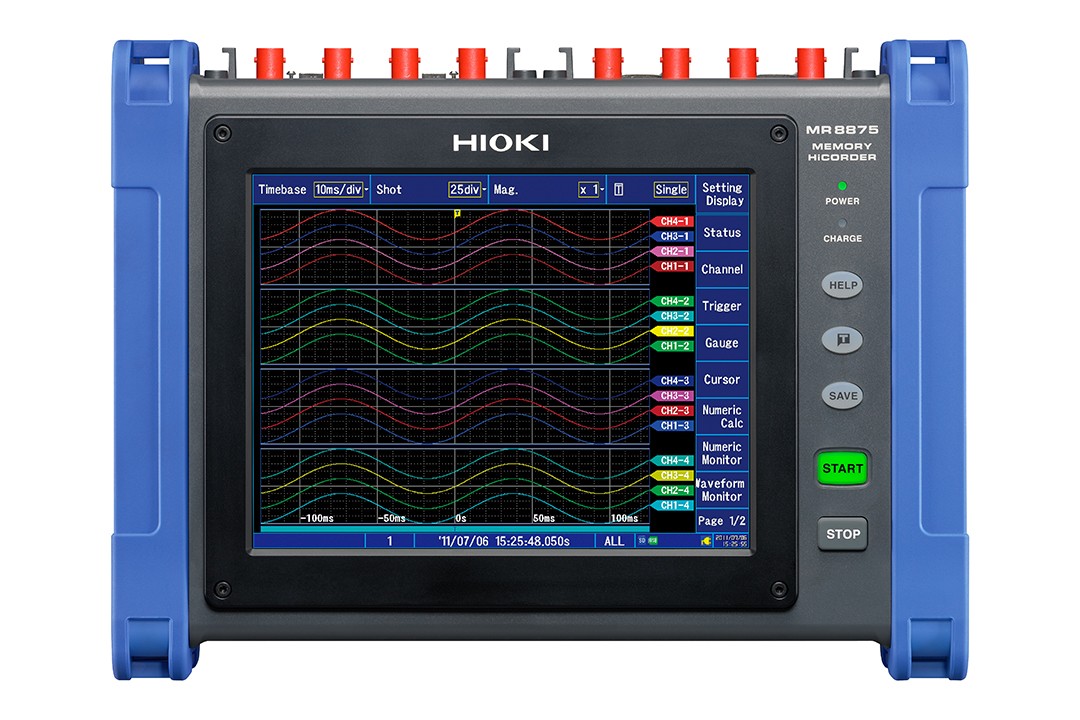

1000V输入&畸变、温度、CAN记录，多通道记录仪
存储记录仪的使用方法：多通道的超高速数据采集仪
划时代的高速实时记录至SD卡中。2μs～3s的记录间隔可选。50μs以下时，可以将60ch输入实时记录至SD卡中。
存储记录仪的使用方法：安装应变单元，并测量加速度
汽车、传输机、工业机器人的实验中测量加速度的变化情况。通过安装MR8875-30的应用单元可测量最多16通道的加速度。追求舒适操作和效率，如根据应变式加速度传感器的连接设置量程，以及易于读取波形的转换比功能等

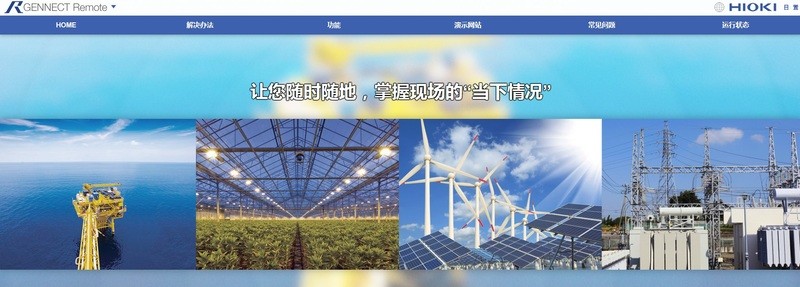

远程测量联网服务 GENNECT Remote
GENNECT Remote是5分钟就能完成搭建的远程测量系统。无需具备特别知识，即便您不在测试现场，也能远程获取测量数据、操作测量仪器。关于GENNECT Remote的功能、 解决方案、技术参数等详细内容，可查看GENNECT Remote专属网站内容：请点击这里
技术规格
基本参数
| 输入单元数 | 4个 |
|---|---|
| 通道数 | 最大16模拟通道(使用MR8902时最大60通道)+标准8个逻辑通道+2个脉冲通道 ※：对于模拟单元，通道间相互绝缘且与MR8875-30的GND独立。对于CAN单元接口或标配逻辑端口或标配脉冲端口，所有通道有共同点GND。 |
| 测量量程 (满量程20div) | 5mV～10V/div，11量程，分辨率：测量量程的1/1250(使用MR8901时) |
| 最大额定电压 | 端口间：150V DC 接地端口间：100V AC, DC(使用MR8901时) |
| 频率特征 | DC～100kHz(-3dB，使用MR8901时) |
| 时间轴 | 200μs～5min/div，21量程，采样周期：量程的1/100，外部采样 |
| 最大采样率 | [使用 MR8901时] 500kS/秒(2μs周期，全通道同时) [使用 MR8902时] 10msec(全通道在每个记录间隔被高速扫描) [使用 MR8903时] 200kS/秒(5μs周期，全通道同时) 外部采样：200kS/秒(5μs周期) |
| 测量功能 | 高速功能(高速记录) |
| 内存容量 | 总共32MW(不可增加，输入单元每8MW/单元) ※：1W=2B，32MW=64MB ※: 输入单元内，可根据通道数分配使用量 |
| 外部存储 | SD存储卡×1，USB2.0×1 |
| 显示 | 8.4英寸SVGA-TFT 彩色液晶 |
| 通讯接口 | LAN: 100BASE-TX(对应DHCP,DNS,FTP服务器/客户端，WEB服务器，E-mail发送，指令控制) USB：标配USB2.0，系列迷你B插座×1(根据通讯指令设置和测量，将SD存储卡内的文件传输至PC) |
| 电源 | 1) AC适配器 Z1002：100～240V AC(50/60Hz)，56VA 2) 电池组Z1003：7.2V DC, 36VA※与AC适配器并用时，以适配器优先，通过AC适配器充电3h/连续使用时间1h (背光ON时) 3) 外部DC电源：10～28V DC, 56VA |
| 尺寸，重量 | 298mmW×224mmH×84mmD，2.4kg(含输入单元和电池组Z1003) 参考数据：3.47kg/122.4oz(含MR8901单元×4和电池组Z1003) |
| 附件 | 使用说明书×1，操作指南×1，AC适配器Z1002×1，保护膜×1，USB连接线×1，挂绳×1 |
选件/附件
SD存储卡2GB Z4001
用于保存测量数据
查看详情
SD卡 Z4003
8GB
查看详情

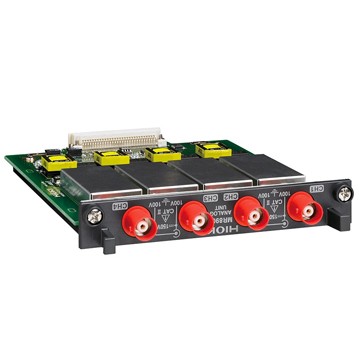

模拟单元 MR8901
模拟单元 MR8901 4ch，电压输入,DC～100kHz 宽频带
查看详情

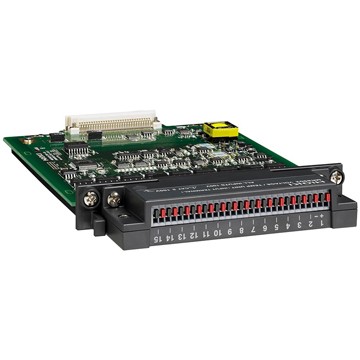

电压/温度单元 MR8902
15ch，电压输入，热电偶的温度输入
查看详情

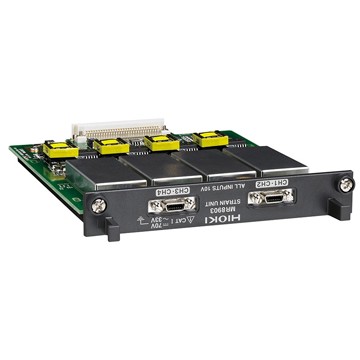

应变单元 MR8903
4ch，电压输入，应变测量转换输入，含转换线
查看详情

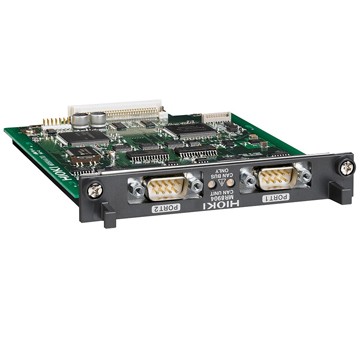

CAN单元 MR8904
最多15个模拟通道，相当于一个16bit的模拟信号，最大16逻辑通道相当于1个1bit的逻
查看详情
高压单元 MR8905
2ch，高电压DC/RMS输入， DC~100kHz带宽 （MR8875-30主机V2.1
查看详情
抓状夹 9790-02
安装于L9790前端时，电压限制为CAT II 300V，红黑
查看详情
接触针 9790-03
安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
查看详情
鳄鱼夹 L9790-01
安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
查看详情
连接线 L9790 (细长型)
最大可输入600V，柔性线径φ4.1mm，线长1.8m，※前端夹具需另售
查看详情
连接线（低压用）L9198
最大可输入300V，直径φ5.0mm，线长1.7m，小型鳄鱼夹
查看详情
连接线 L4940
香蕉插头-香蕉插头，1.5m，红黑各1
查看详情
延长线 L4931
用于延长L4930/L4940，1.5m
查看详情
鳄鱼夹 L4935
用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
查看详情
测试夹 L4936
用于L4930/L4940前端，CAT III 600
查看详情
磁铁接合器 L4937
用于L4930/L4940前端，CAT III 1000
查看详情
差分探头 P9000
专用于存储记录仪 波形监视输出专用(仅限P9000-01） 波形监视输出专用/交流有效值(
查看详情
AC适配器 Z1008
AC 100〜240 V
查看详情
差分探头 9322
专用于存储记录仪，最大输入DC 2kV，AC1kV，频率带宽10MHz
查看详情
AC 适配器 9418-15
AC 100〜240 V
查看详情
AC非接触电压探头SP3000
适用于外径φ1mm〜2.5mm的带绝缘层电线;频带10Hz〜100kHz;额定测量电压5V
查看详情
AC电压探头SP9001
查看详情
CAN线 9713-01
用于MR8904。 长1.8m
查看详情
变换转换器 9199
接收：香蕉端子，输出：BNC端子
查看详情
连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
转换电缆 9323
由于端口不同，用于连接 9320/9321 与 8860 系列的记录仪
查看详情
AC/DC电流传感器CT6875
追求高精度测量,频带DC~2MHz，额定电流AC/DC 500A
查看详情
AC/DC电流传感器CT6876
频带DC~1.5MHz，额定电流AC/DC 1000A
查看详情- 连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
传感器单元CT9555
单独使用电流传感器时的供电 1通道，波形输出
查看详情
传感器单元CT9556
单独使用电流传感器时的供电 1通道，波形/RMS输出
查看详情
传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情
AC/DC电流传感器 CT7631
带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ
查看详情
AC/DC电流传感器 CT7636
带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ
查看详情
AC/DC电流传感器 CT7642
频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直
查看详情
AC/DC自动调零电流传感器 CT7731
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ3
查看详情
AC/DC自动调零电流传感器 CT7736
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ3
查看详情
AC/DC自动调零电流传感器 CT7742
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ
查看详情
显示单元 CM7290
电流传感器用带显示的电源
查看详情
钳式探头 9018-50
使用简单，电流至电压转换
查看详情
钳式探头 9132-50
连接万用表、记录仪，轻松测量大电流
查看详情
柔性电流钳 CT9667系列
在狭窄地方也能轻松设置
查看详情
数字钳型表 3283
True RMS（真有效值）;用于AC泄漏电流/负载电流;10mA量程（10µA分辨率）到
查看详情- 变换转换器 9199
接收：香蕉端子，输出：BNC端子
查看详情
AC 转换器 9445-02
100～240V AC，12 V DC/ 2.5 A 输出
查看详情
输出线L9094
香蕉端子用，1.5m
查看详情
输出线L9095
BNC端子用，1.5m
查看详情
输出线L9096
端子板用，1.5m
查看详情

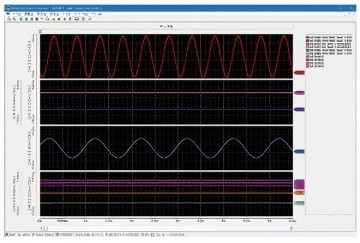

波形处理软件 9335
适用于存储记录仪，数据转化·打印·波形显示
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情

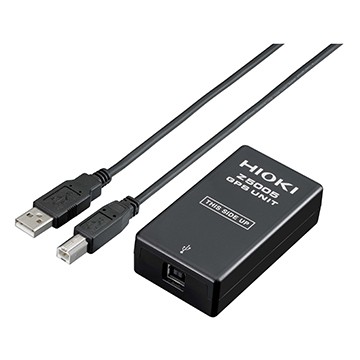

GPS单元Z5005
使用GPS单元同时记录位置/时刻的信息（MR8875-30专用）
查看详情

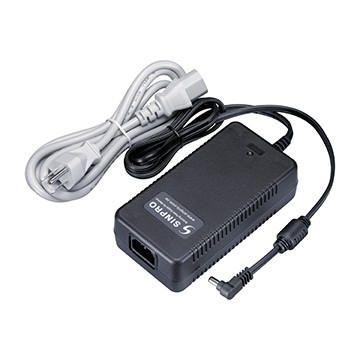

AC适配器Z1002
标配，用于主要单元，AC 100~240V
查看详情

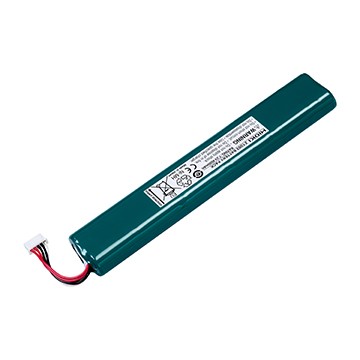

电池组Z1003
NiMH，安装在主机中充电，DC 7.2V/4500mAh
查看详情

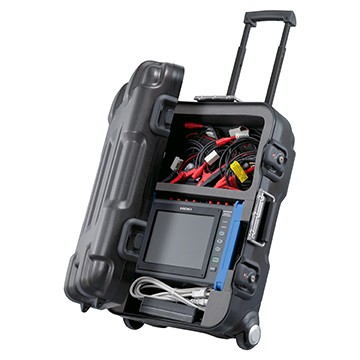

携带箱 C1004
可收纳选件，硬箱
查看详情
