用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
产品概述

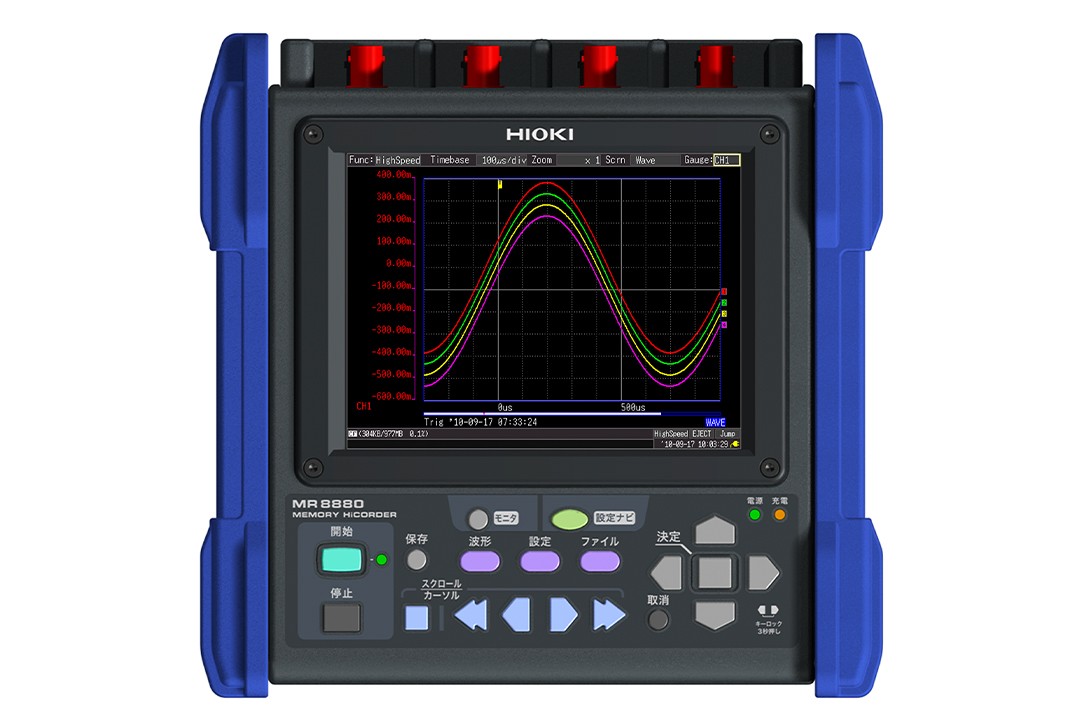

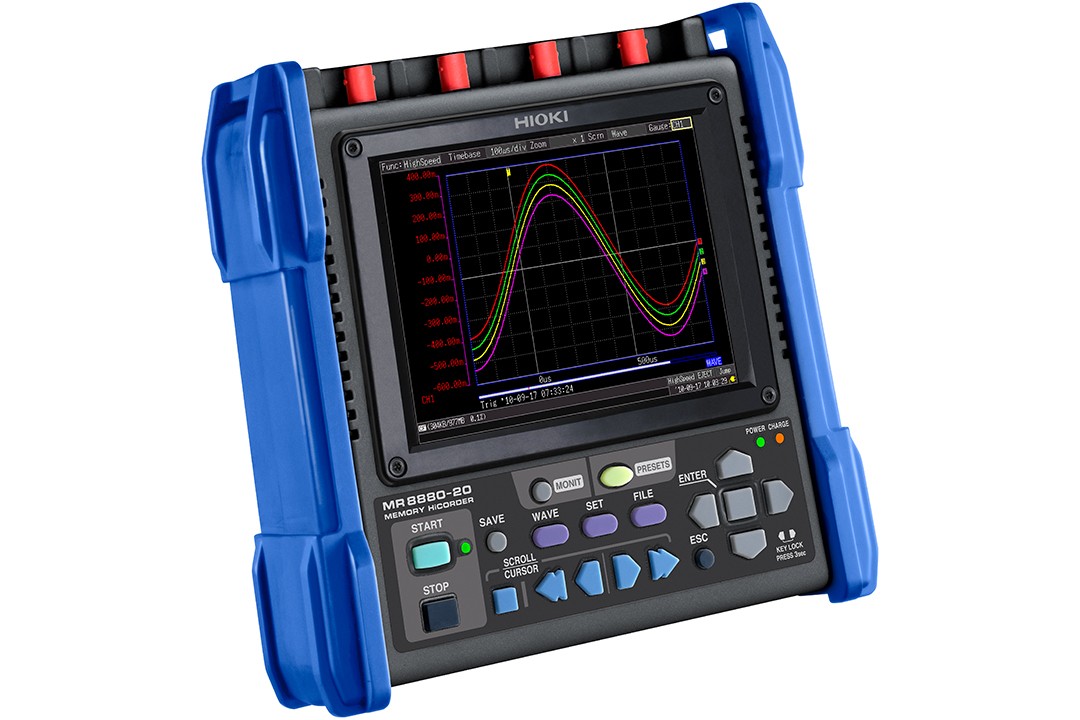

轻巧、操作简单，可测量高压信号和微小信号的记录仪
存储记录仪的使用方法：测量电流波形
使用触发功能可以准确记录接通电源时马达的启动电流，并能通过设置预触发把握触发前后的现象。将光标对准电流波形的峰值，即可显示电流值。
存储记录仪的使用方法：记录PLC的时序。
使用逻辑探头，可以同时测量最多逻辑8通道和模拟波形4通道，并用于分析控制信号的时序。通过设置逻辑的AND/OR，开始指定的理论电平触发，设置预触发后能够把握触发前后的现象。
存储记录仪的使用方法：记录停电时的电压下降
可以将无法预知何时发生的工频电源的电压下降设置为波峰值的电压电平来进行触发。可以自动保存至打印机或PC卡中，并将数据带回后显示在计算机中。
技术规格
基本参数
| 通道数 | 模拟4ch+逻辑标配8ch ※模拟输入通道间和主机间绝缘，所有逻辑输出通道和主机共地 |
|---|---|
| 测量量程 （10div满刻度） | 各个通道可选瞬间值、有效值，10mV～100V/div, 13档量程，分辨率：量程的1/640，有效值：DC， 30Hz～10kHz，波峰因数2 |
| 最大额定电压 | 端口间：AC、DC 600V，对地间：AC、DC 600V测试等级Ⅲ，AC、DC 300V测试等级Ⅳ |
| 频率特性 | DC~100kHz（±3dB） |
| 时间轴（高速时） | 100μs ～100ms/div，10档量程，采样周期：量程的1/100 |
| 记录间隔（实时时） | 100μs ～1min，19个设置（所有通道同时采样） |
| 测量功能 | 高速（高速记录）、实时（实时记录） |
| 存储容量 | 14bit×1MW/ch（1Word=2byte） |
| 外部存储 | CF卡槽× 1,，USB 2.0接口× 1，（最大2GB） |
| 记录纸 | （打印单元MR9000为选件）：112mm ×18m，卷轴型热敏记录纸，记录湿度：10mm/s（使用碱性干电池时不可打印） |
| 显示屏 | 5.7英寸VGA-TFT彩色液晶（640×480点） |
| 显示语言 | 中文、日语、英语 |
| 通讯接口 | USB2.0迷你B×1，CF/USB内存的文件传输至计算机中，用计算机控制 |
| 电源 | AC适配器Z1002：AC100~240V（50/60Hz），45VA (含AC适配器，实时保存时)、107 VA (含交流适配器，实时保存，使用打印机时) 电池组Z1000：※同时使用AC适配器时优先适配器，AC适配器可充电3h/连续使用3h（背光打开时）5号碱性干电池：（LR6）×8/连续使用时间40分钟（背光打开时，不可使用打印机） DC电源输入：DC10~28V |
| 体积和质量 | 205W × 199H × 67Dmm, 1.76kg（含电池组） 装有打印机时：303W × 199H × 67Dmm, 2.26kg（含电池组） |
| 附件 | 使用说明书×1、AC适配器Z1002×1、碱性干电池盒×1、吊带×1，USB线×1 |
选件/附件

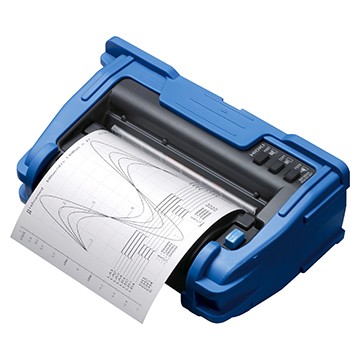

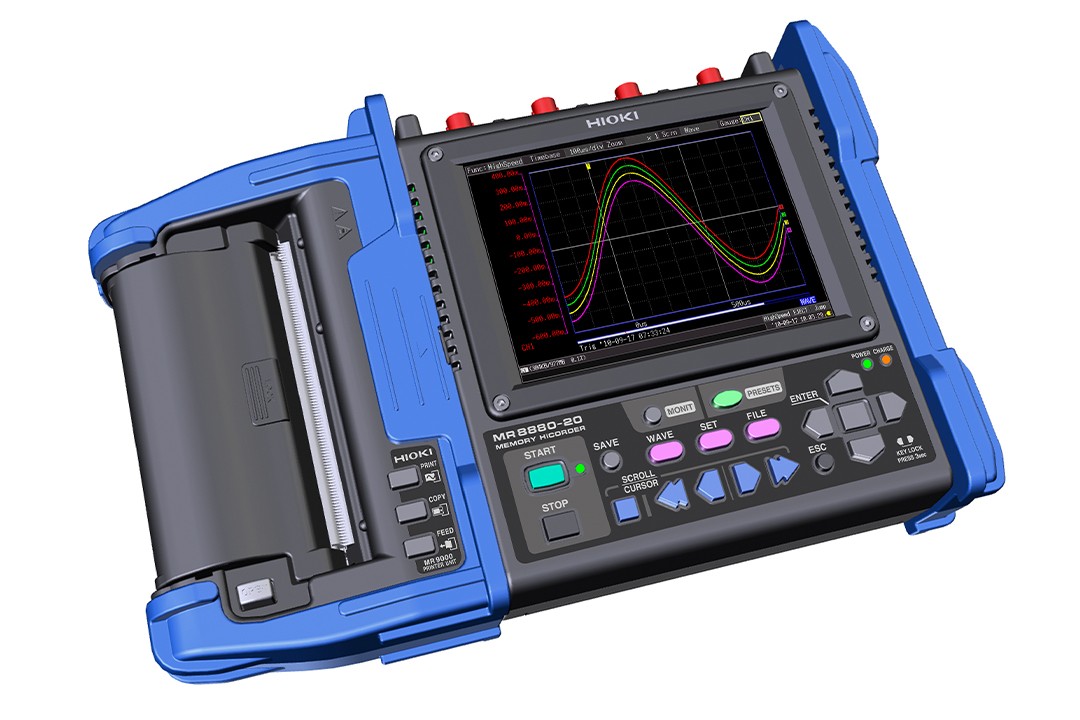

打印单元 MR9000
打印宽度100mm，可和MR8880-21主机一同使用，含1卷打印纸
查看详情
记录纸 9234
记录纸 9234 A6 width 112mm (4.41in) × 18m (59.0
查看详情
PC卡 9728
带PC卡套，512MB
查看详情
PC卡 9729
带PC卡套，1GB
查看详情
PC卡 9830
带PC卡套，2GB
查看详情
抓状夹 9790-02
安装于L9790前端时，电压限制为CAT II 300V，红黑
查看详情
接触针 9790-03
安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
查看详情
鳄鱼夹 L9790-01
安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
查看详情
连接线 L9790 (细长型)
最大可输入600V，柔性线径φ4.1mm，线长1.8m，※前端夹具需另售
查看详情
连接线 L9197
最大可输入600V，直径φ5.0mm，线长1.8m，配可脱卸大型鳄鱼夹
查看详情
连接线（低压用）L9198
最大可输入300V，直径φ5.0mm，线长1.7m，小型鳄鱼夹
查看详情
差分探头 P9000
专用于存储记录仪 波形监视输出专用(仅限P9000-01） 波形监视输出专用/交流有效值(
查看详情
AC适配器 Z1008
AC 100〜240 V
查看详情
差分探头 9322
专用于存储记录仪，最大输入DC 2kV，AC1kV，频率带宽10MHz
查看详情
AC 适配器 9418-15
AC 100〜240 V
查看详情
AC非接触电压探头SP3000
适用于外径φ1mm〜2.5mm的带绝缘层电线;频带10Hz〜100kHz;额定测量电压5V
查看详情
AC电压探头SP9001
查看详情
转换电缆 9323
由于端口不同，用于连接 9320/9321 与 8860 系列的记录仪
查看详情
逻辑探头 9320-01
4通道，检测电压/接触信号的ON/OFF，允许响应脉冲宽度500nsec或以上
查看详情
逻辑探头 MR9321-01
绝缘4通道，用于检测AC/DC电压ON/OFF
查看详情
AC/DC电流传感器CT6875
追求高精度测量,频带DC~2MHz，额定电流AC/DC 500A
查看详情
AC/DC电流传感器CT6876
频带DC~1.5MHz，额定电流AC/DC 1000A
查看详情
连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
传感器单元CT9555
单独使用电流传感器时的供电 1通道，波形输出
查看详情
传感器单元CT9556
单独使用电流传感器时的供电 1通道，波形/RMS输出
查看详情
传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情
AC/DC电流传感器 CT7631
带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ
查看详情
AC/DC电流传感器 CT7636
带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ
查看详情
AC/DC电流传感器 CT7642
频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直
查看详情
AC/DC自动调零电流传感器 CT7731
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ3
查看详情
AC/DC自动调零电流传感器 CT7736
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ3
查看详情
AC/DC自动调零电流传感器 CT7742
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ
查看详情
显示单元 CM7290
电流传感器用带显示的电源
查看详情
钳式探头 9018-50
使用简单，电流至电压转换
查看详情
钳式探头 9132-50
连接万用表、记录仪，轻松测量大电流
查看详情
柔性电流钳 CT9667系列
在狭窄地方也能轻松设置
查看详情
数字钳型表 3283
True RMS（真有效值）;用于AC泄漏电流/负载电流;10mA量程（10µA分辨率）到
查看详情
变换转换器 9199
接收：香蕉端子，输出：BNC端子
查看详情
AC 转换器 9445-02
100～240V AC，12 V DC/ 2.5 A 输出
查看详情
输出线L9094
香蕉端子用，1.5m
查看详情
输出线L9095
BNC端子用，1.5m
查看详情
输出线L9096
端子板用，1.5m
查看详情
波形处理软件 9335
适用于存储记录仪，数据转化·打印·波形显示
查看详情
AC适配器Z1002
标配，用于主要单元，AC 100~240V
查看详情

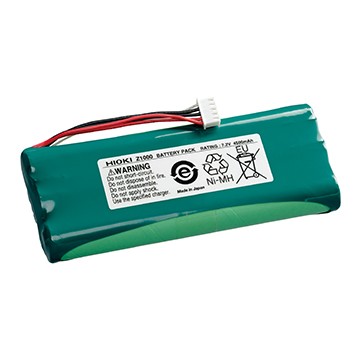

电池组Z1000
NiMH，主机充电
查看详情

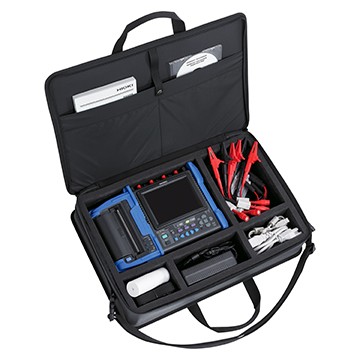

携带箱 C1003
软箱，用于收纳选件
查看详情- 连接线 L9217
