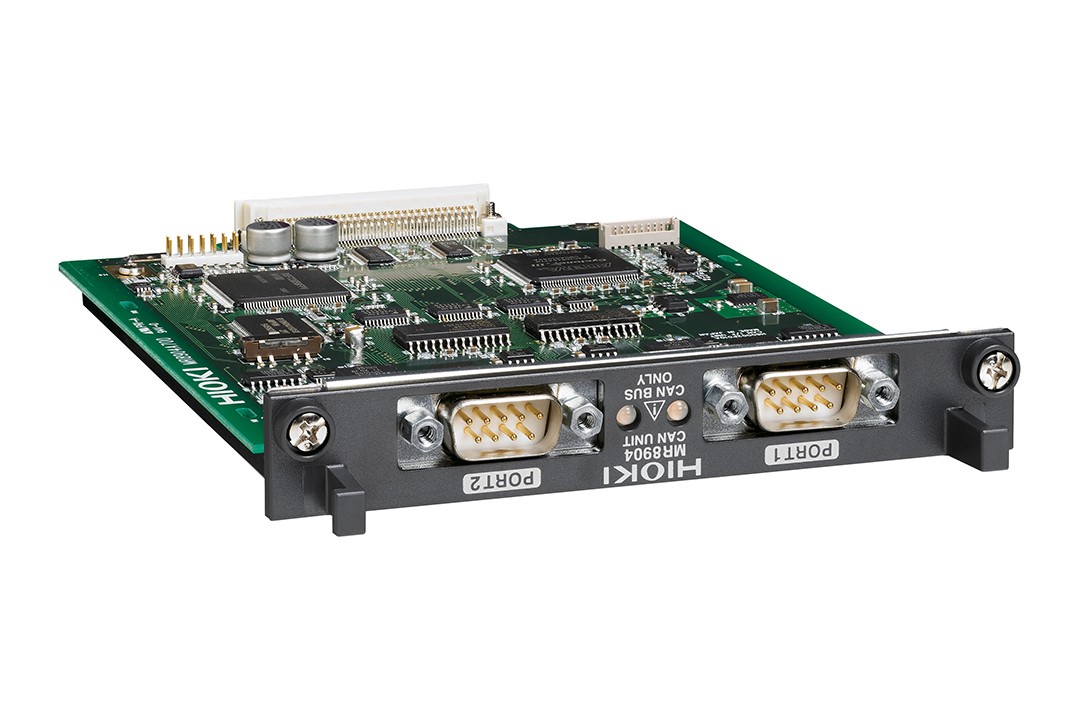

CAN单元 MR8904

Name: CAN单元 MR8904
Brand: HIOKI 日置
SKU: MR8904
Availability: InStock

型号：MR8904

分类 HIOKI 日置 / 记录仪,数据采集仪应用场景 HIOKI 日置

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

最多15个模拟通道，相当于一个16bit的模拟信号，最大16逻辑通道相当于1个1bit的逻辑信号

输入CAN端口	2 (Port1, Port2), 连接器: D-sub 9pin 公头 ×2
使用CAN标准	ISO 11898 CAN 2.0b, ISO 11898-1, ISO 11898-2, ISO 11898-3, SAE J2411（不适用于CAN FD）
CAN接口	每个端口High-speed CAN/ Low-speed CAN/ Single Wire CAN中任意选择 (内置对应的收发器)
ACK	针对MR8904中的CAN信号接收的ACK发送ON/OFF
终端	内置120Ω ±10Ω内蔵, 按照指令ON/OFF
通讯率	High-speed CAN: 50k〜1M bps, Low-speed CAN: 10k〜125k bps, Single-wire CAN: 10k〜83.3k bps
信号分解输出ch	相当于16bit模拟信号15ch, 相当于1bit逻辑信号16ch (共2端口部分)
对象信号格式	1bit信号: 使用逻辑1ch部分, 或模拟1ch部分, 1bit〜16bit信号: 使用模拟1ch部分, 17bit〜32bit信号: 使用模拟2ch部分, (超过32bit的信号：不能对应)
ID触发	当所设ID收信时，向指定的逻辑通道输出H电平的脉冲 (脉冲宽度是时间轴5ms/div以内时50μs, 10ms/div以上是1个采样率的时间)
响应时间	CAN收信完成开始200μs以内
CAN信号发送	每个端口将所设置的CAN信号向计算机路径脉冲发送
体积及重量	119.5W × 18.8H × 151.5Dmm, 185g
附件	无

🔒
