产品概述

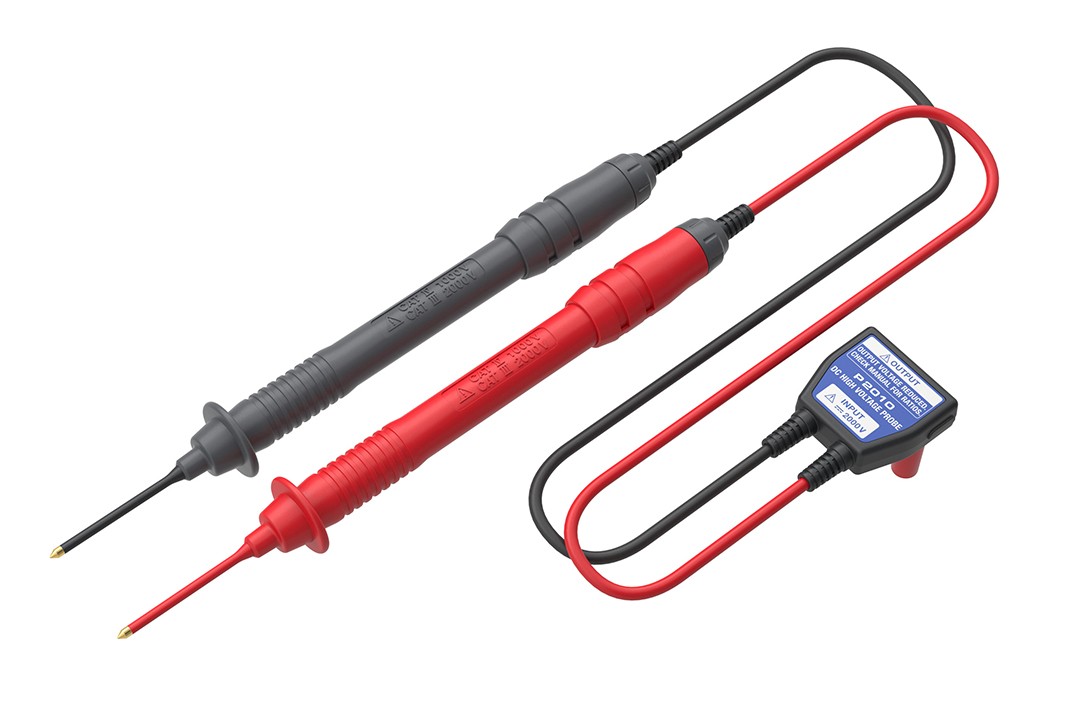

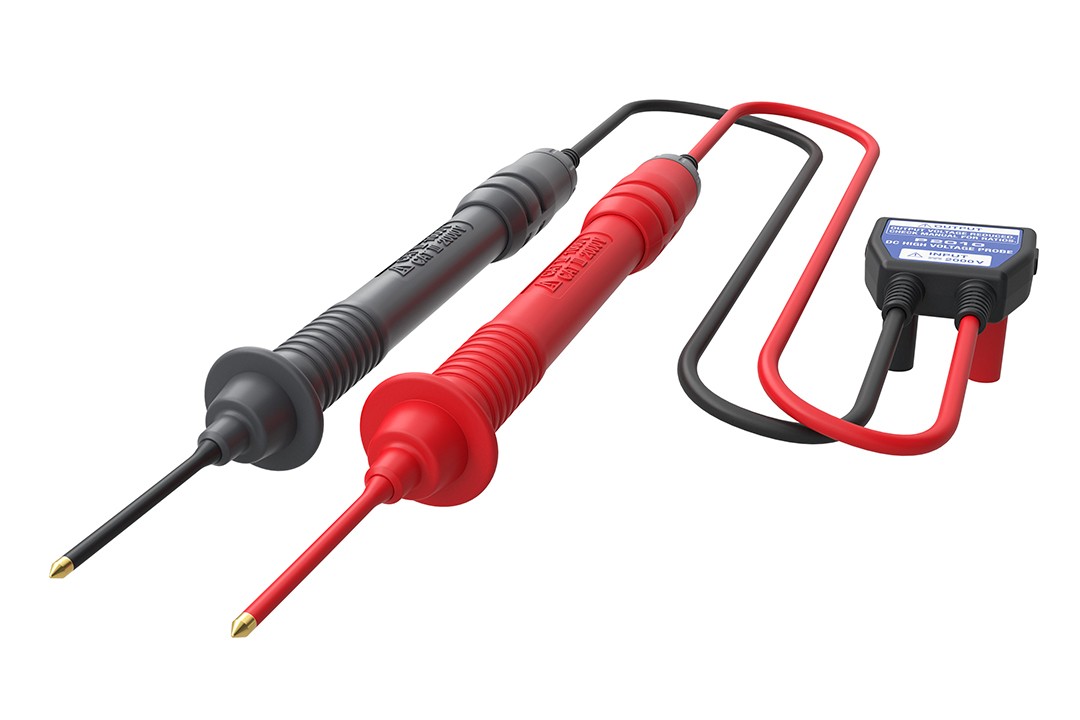

安全地进行高压光伏发电设备的维保工作

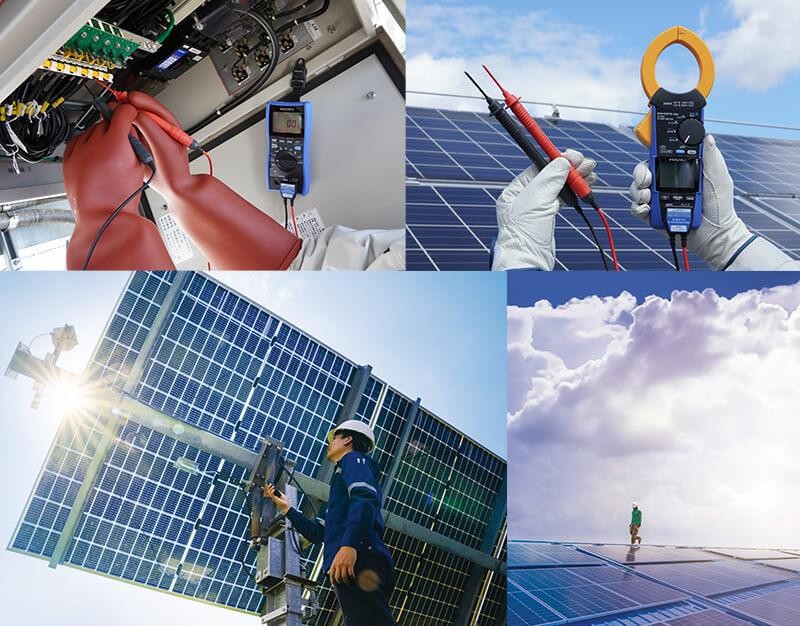

为什么需要CAT III 2000V的测量？
近年来，随着光伏系统和电动汽车电池的日益普及，对于其工作电压的要求也越来越高，从而产生了全新的维保需求。 与此同时，由于使用更高的电压，也给维修工作带来了更大的安全风险。
CAT安全等级根据测量位置的线间额定电压、电流容量和瞬态过电压，按测量类别等级 CAT II、CAT III 和 CAT IV 对测量位置进行分类。根据光伏（PV）组件安全鉴定国际标准 (IEC 61730-1)，光伏组件属于过电压CAT III，需要能够测量CAT III 的测量仪器。
在此背景下，用于维护光伏发电设备的测量仪器必须能够承受高压，以确保它们可以安全使用。 使用具备对应CAT安全等级的仪器有助于保护操作人员和光伏发电设备，避免出现电击、烧坏等严重事故。
目前，虽然越来越多系统采用1500 V 光伏发电设备，但是随着更大、更高效的系统投入使用，未来会需要能够适应更高电压的仪器。 展望不久的将来，P2010 作为兼容 CAT III 2000 V 的产品应运而生了。

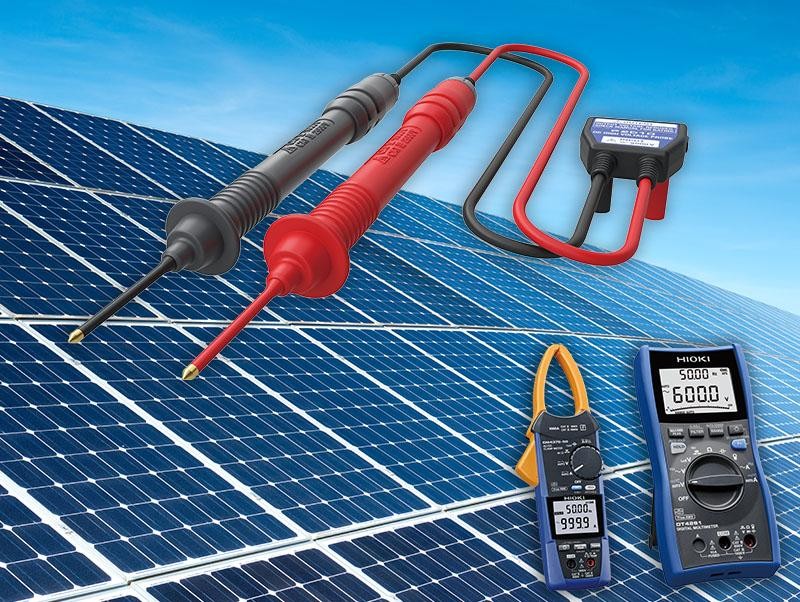

更安全地测量光伏面板和PV设备
通过将 P2010 连接到 HIOKI日置钳形表或数字万用表 (DMM)，可以安全地测量高达 2000 V 的高压。
功能名称：DC HIGH V PROBE 模式
技术规格
基本参数（精度保证时间1年）
| 最大输入电压（*1） | DC 2000 V *1: INPUT H – INPUT L之间, 最大额定电压 |
|---|---|
| 对地最大额定电压 | 1000 V (测量范畴 IV) 预计瞬态过电压 12000 V 2000 V (测量范畴 III) 预计瞬态过电压 15000 V |
| 输入电阻 | 20 MΩ ±5.0% (INPUT H – INPUT L 之间, OUTPUT端子开路时) |
| 过载保护 | DC 2200 V/AC 2200 V 1分钟 (INPUT H – INPUT L 之间) DC 600 V/AC 600 V 1分钟 (OUTPUT H – OUTPUT L之间) |
| OUTPUT端子 | 4mm 香蕉头 |
| 使用温湿度范围 | 温度：-25℃〜65℃ 湿度： -25℃〜40℃:：80% RH以下 (无结露) 40℃〜65℃: 从40℃ 80% RH到65℃ 25% RH为止的使用湿度上限直线减少（无结露） |
| 保存温湿度范围 | -30℃〜70℃, 90% RH以下 (无结露) |
| 适用规范 | EN 61010 |
| 附件 | 使用说明书×1,，使用注意点×1 |
和钳形表、万用表的组合精度
| 型号 | 组合精度参数 |
|---|---|
| DT4261 | 量程 600.0 V: 组合精度 ±0.8% rdg ±0.2 V 量程 2000 V: 组合精度±0.8% rdg ±5 V |
| CM4141-50 | 量程600.0 V: 组合精度±1.0% rdg ±0.3 V 量程2000 V: 组合精度±1.0% rdg ±3 V |
| CM4371-50 | |
| CM4373-50 | |
| CM4375-50 | |
| DT4281 | 量程60.000 V: 组合精度±0.8% rdg ±0.002 V (输出比为1/10) 量程600.00 V: 组合精度±0.8% rdg ±0.02 V (输出比为1/10) |
| DT4282 | |
| DT4252 | 量程60.00 V: 组合精度±1.2% rdg ±0.05 V (输出比为1/10) 量程600.0 V: 组合精度±1.2% rdg ±0.5 V (输出比为1/10) |
| DT4253 | |
| DT4255 | 量程60.00 V: 组合精度±1.2% rdg ±0.03 V (输出比为1/10) 量程600.0 V: 组合精度±1.2% rdg ±0.3 V (输出比为1/10) |
| DT4256 |
选件/附件

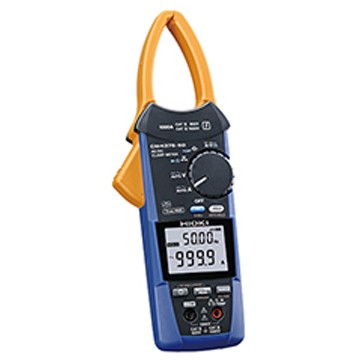

AC/DC钳形表CM4375-50
纤薄的钳口，能轻松进入线缆狭窄处的设计；AC/DC 1000A；有可无线传输数据的选件Z3
查看详情

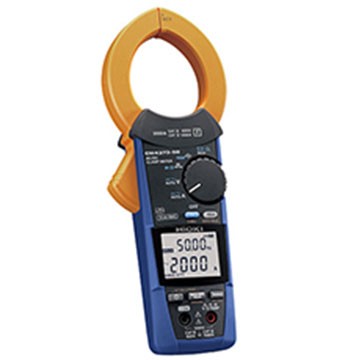

AC/DC钳形表CM4373-50
搭载高安全性+高功能DMM 交直流钳形表2000A
查看详情

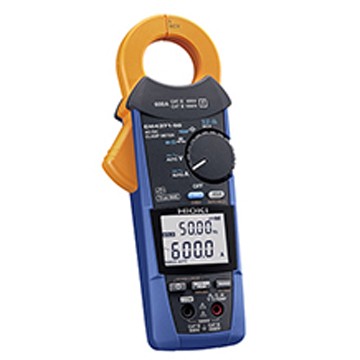

AC/DC钳形表CM4371-50
AC/DC 20/600A；V、A、Hz、Ω等丰富的测量项目；有可无线传输数据的选件Z32
查看详情

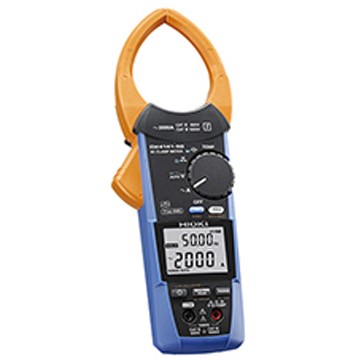

AC钳形表CM4141-50
纤薄的钳口，能轻松进入线缆狭窄处的设计；AC 60~2000A；有可无线传输数据的选件Z3
查看详情

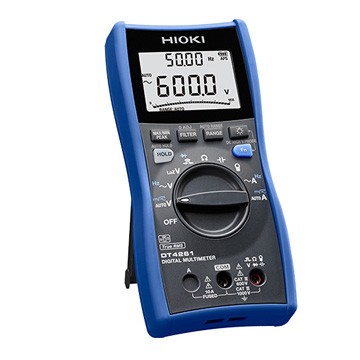

数字万用表DT4261
通用型功能强大 可测量谐波
查看详情
数字万用表DT4256
具备丰富功能的高功能万用表
查看详情
数字万用表DT4255
高安全性，适合各种用途的丰富功能
查看详情
数字万用表DT4253
迅速完成专业工作！安全性高且高速响应的标准型系列
查看详情
数字万用表DT4252
迅速完成专业工作！安全性高且高速响应的标准型系列
查看详情

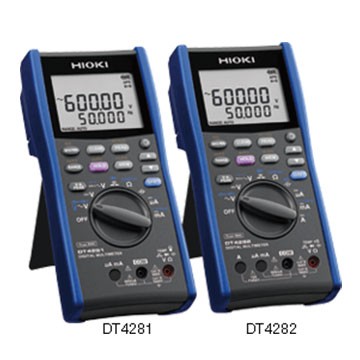

数字万用表DT4281，DT4282
