产品概述
频带DC~3.5MHz，额定电流AC/DC 50A

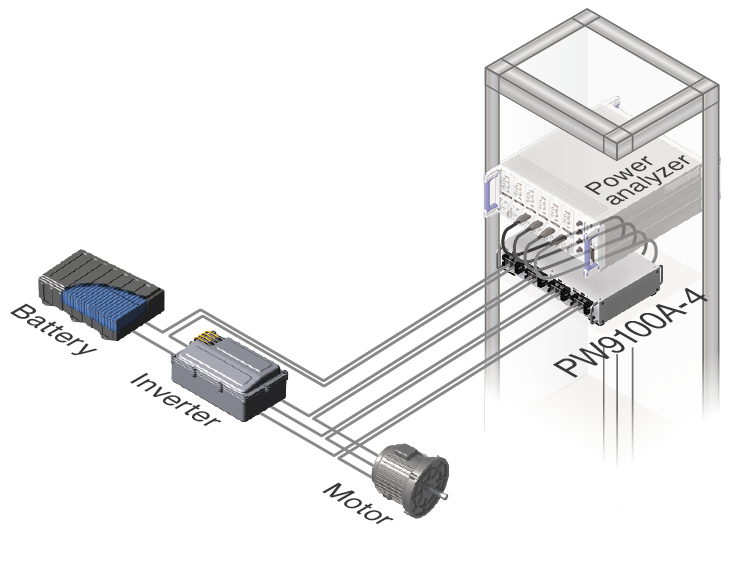

逆变器测量的得力帮手
让宽频带和高精度测量更加可靠。
提供可发挥功率分析仪最大潜力的直接输入连接型电流测试工具。
能简单更换现有的直接输入型功率计。
如果使用两台PW9100A-3（3ch），则可以测量 6ch。

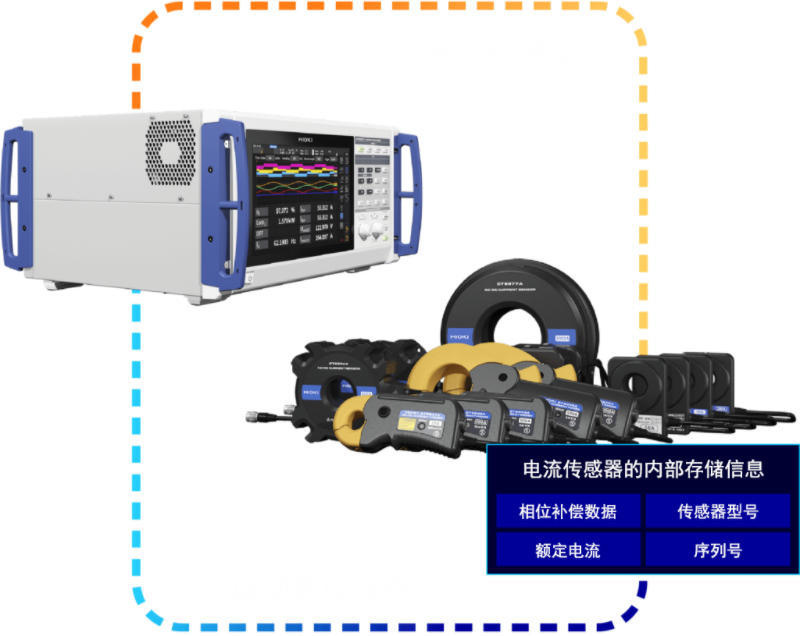

在功率分析仪PW8001上自动识别电流传感器的信息
PW9100A 中搭载内存（I2C-EEPROM）。
内置高精度电流传感器，直接连接即可测量电流。
当连接到功率分析仪 PW8001 时，会自动识别相位校准数据、额定电流、传感器型号和序列号。
以前，需要手动输入相位补偿值。而现在能自动识别电流传感器信息，因此出现设置遗漏或输入错误，实现更准确的功率运算。
技术规格
基本参数（精度保证期1年,调整后精度保证期1年）
| 输入方式 | 绝缘输入，DCCT输入方式 |
|---|---|
| 额定输入电流 | AC/DC 50A |
| 输入通道数 | PW9100A-3: 3通道 PW9100A-4: 4通道 |
| 最大输入电流 | 60 A (降额范围内, 20 ms以内的话最大允许±200 A peak (设计值)) |
| 频率特性 | 振幅: DC～3.5 MHz, 相位: DC～1 MHz |
| 振幅/相位精度 | DC (±0.02% rdg. ±0.007% f.s.) 45 Hz < f ≤ 65 Hz (±0.02% rdg. ±0.005% f.s., ±0.1°) 规定到1 MHz |
| 输出电压比率 | 2 V/ 50 A |
| 测量端子 | 端子板(带安全防护罩)M6螺丝 |
| 输入电阻 | 1.5 mΩ以下 (50 Hz/60 Hz) |
| 输入电容 | 规定为测量端子-外壳(输出侧)之间40pF以下/100kHz |
| 使用温湿度范围 | 温度 0℃～40℃, 湿度 80% rh以下 (未结露) |
| 电源 | 由PW8001，PW6001, PW3390供电 |
| 体积及重量 | 430 W × 88 H × 260 Dmm, 线长 0.8 m PW9100A-3: 3.7 kg, PW9100A-4: 4.3 kg |
| 附件 | 使用说明书×1 |
