规格参数

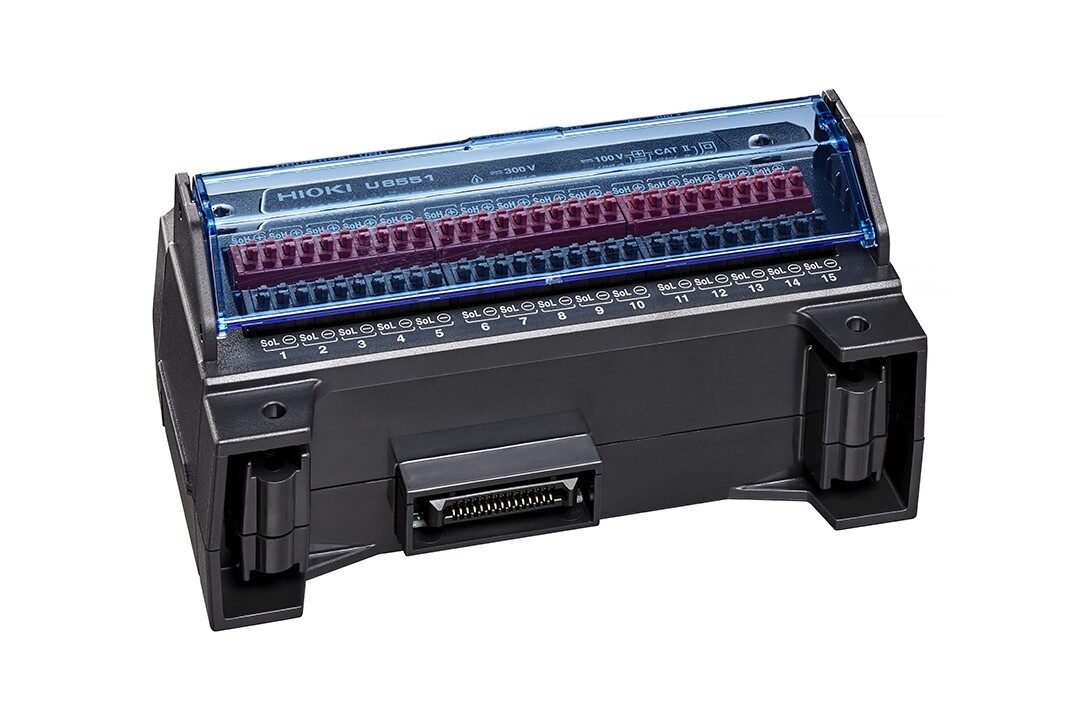

产品概述
电压、热电偶、湿度、Pt100/1000、JPt100、电阻的测量，15ch，10ms采样率

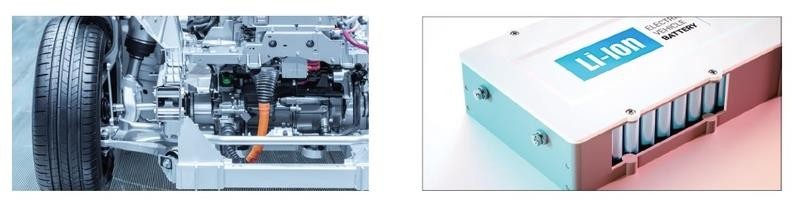

最快以10ms采样率进行逆变器、电池的周边温度的测量
通道数：15ch
测量对象：电压、温度（使用热电偶进行测量）、湿度、热电阻、电阻
最高采样率：10ms
技术规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 适用机型 | 数据采集仪LR8450（直连型） 数据采集仪LR8450-01（无线型） |
|---|---|
| 使用温湿度范围 | -10℃～50℃, 80% rh 以下 (未结露) |
| 保存温湿度范围 | -20℃～60℃, 80% rh 以下 (未结露) |
| 抗震性 | JIS D 1601:1995 5.3(1), 1类: 汽车, 条件: 相当于A 类 |
| 附件 | 使用说明书×1,用于安装的螺丝×2 |
| 输入通道数 | 15ch（可设置各通道的电压、使用热电偶进行的温度测量、湿度、热电阻、电阻） |
| 输入端子 | 按压式端子板（每通道4个端子） |
| 测量对象 | 电压、使用热电偶进行的温度测量、湿度、热电阻、电阻 |
| 输入方式 | 使用半导体继电器的扫描方式 所有通道绝缘（热电阻、电阻和湿度测量时为非绝缘） |
| 电压测量（分辨率） | 10 ｍV f.s. (500 nV), 20 mV f.s. (1μV), 100 mV f.s. (5μV), 200 mV f.s. (10μV), 1 V f.s. (50μV), 2 V f.s. (100μV), 10 V f.s. (500μV), 20 V f.s. (1 mV), 100 V f.s. (5 mV), 1-5 V f.s. (500μV) |
| 温度测量（热电偶） | K: -100.00℃～1350.0℃ J: -100.00℃～1200.0℃ E: -100.00℃～1000.0℃ T: -100.00℃～400.0℃ N: -100.00℃～1300.0℃ R: 0.00℃～1700.0℃ S: 0.00℃～1700.0℃ B: 400.0℃～1800.0℃ C: 0.00℃～2000.0℃ |
| 温度测量（Pt） | Pt100: -100.00℃～800.0℃ JPt100：-100.00℃～500.0℃ Pt1000：-100.00℃～800.0℃ |
| 电阻测量（分辨率） | 10 Ω (0.5 mΩ), 20 Ω (1 mΩ), 100 Ω (5 mΩ), 200 Ω (10 mΩ) |
选件/附件
数据采集仪LR8450
轻松实现模拟数据和CAN数据的统一管理
查看详情
数据采集仪LR8450-01
直连单元/无线单元可选，最大330ch绝缘输入；最快1ms采样。
查看详情

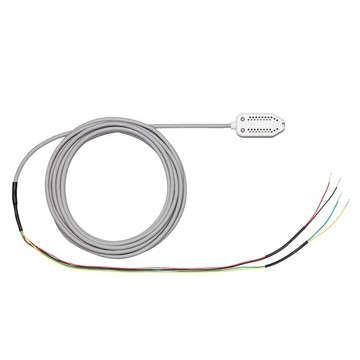

湿度传感器Z2000
长3m，用于LR8400-21系列和LR8410-30
查看详情
