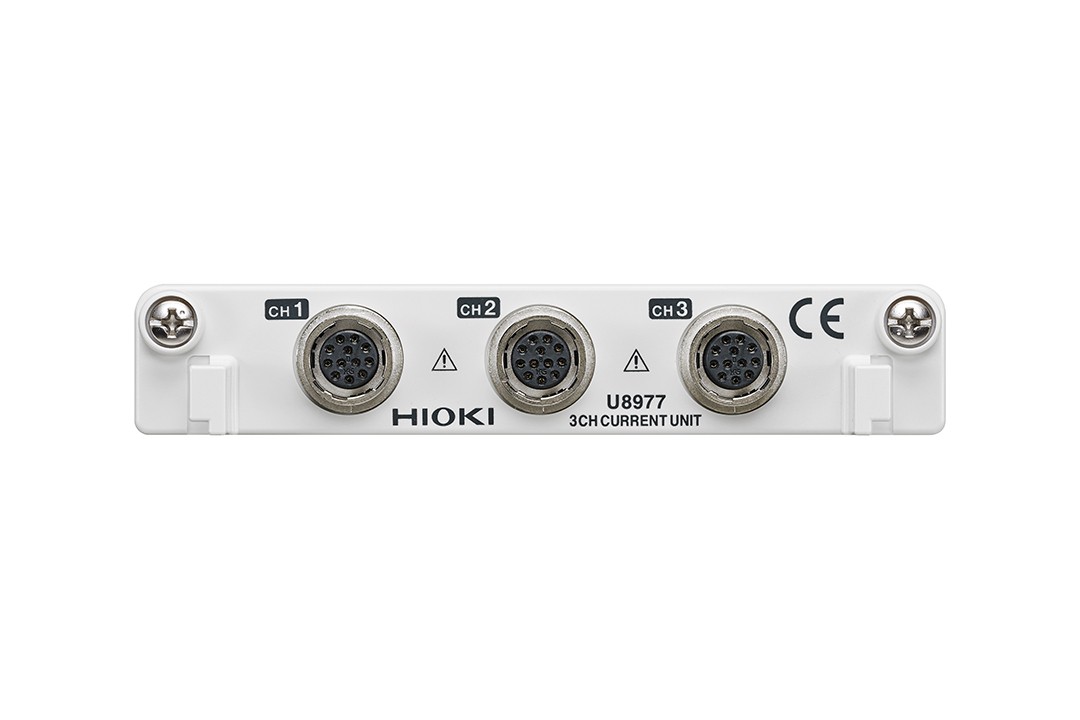

3通道电流单元 U8977

Name: 3通道电流单元 U8977
Brand: HIOKI 日置
SKU: U8977
Availability: InStock

型号：U8977

分类 HIOKI 日置 / 记录仪,数据采集仪应用场景 HIOKI 日置

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

3通道，测量电流带宽DC～2MHz

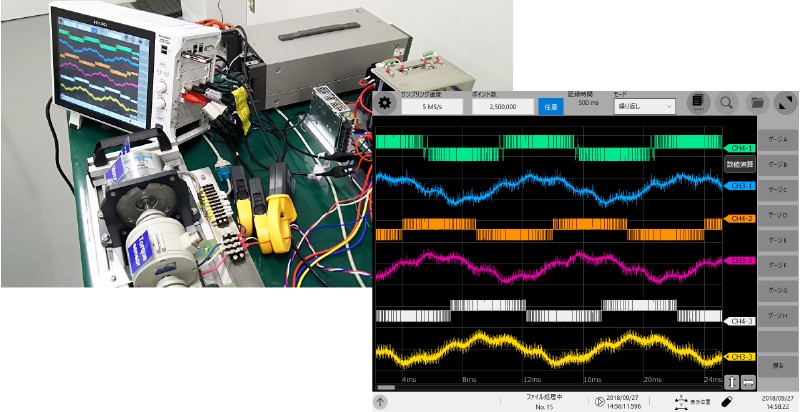

仅需1台就能实现三相电流测试

通过使用日置电流传感器实现高频和高精度电流测量，实现了采样速率5 MS / s，频率特性2 MHz，A / D分辨率16 bit，测量精度±0.3％fs +电流传感器精度。

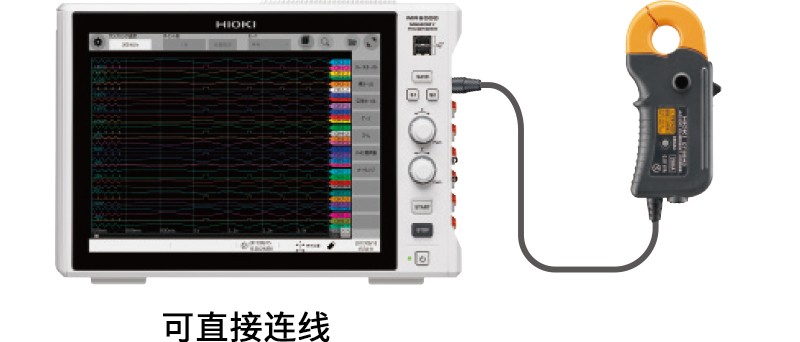

自动设置传感器转化值

只需连线使用的电流传感器，MR6000或MR8740T就能自动识别与哪个传感器连接，显示转化值。

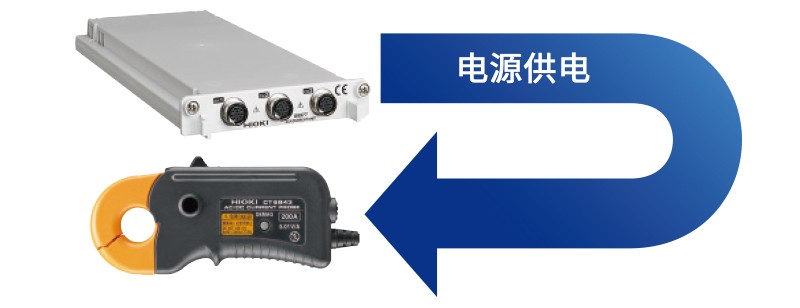

可通过电流单元给电源供电

电流传感器电源，直接给电流单元供电。因此，无需再配传感器用电源。

技术规格

基本参数（精度保证时间1年，调整后精度保证时间1年）

测量功能	通道数：3通道，根据选件的电流传感器来测量电流
输入端子	专用连接器端子（ME15W）（输入电阻1MΩ，和存储记录仪主机共地）
适用电流传感器	· 直接连接的电流传感器 9272-05、CT6830、CT6831、CT6841A、CT6843A、CT6844A、CT6845A、CT6846A、CT6862-05、CT6863-05、CT6872、CT6872-01、CT6873、CT6873-01、CT6875A、CT6875A-1、CT6876A、CT6876A-1、CT6877A、CT6877A-1、CT6904、CT6904A、CT6904A-1、CT6904A-2、CT6904A-3 · 使用选件中的转换线CT9920进行连接 CT7631, CT7636, CT7642, CT7731, CT7736, CT7742, CT7044, CT7045, CT7046
测量量程	・直接连接的电流传感器: 符合电流传感器的自动额定值 200 mA, 400 mA, 1 A, 2 A, 4 A, 10 A（2 A额定） 2 A, 4 A, 10 A, 20 A, 40 A, 100 A（20 A额定） 4 A, 10 A, 20 A, 40 A, 100 A, 200 A（50 A 额定） 20 A, 40 A, 100 A, 200 A, 400 A, 1000 A（200 A 额定） 40 A, 100 A, 200 A, 400 A, 1000 A, 2000 A（500 A 额定） 100 A, 200 A, 400 A, 1000 A, 2000 A, 4000 A（1000 A 额定） · 使用CT9920连接电流传感器：选择转换率或型号 200 A（CT7631, CT7731） 200 A, 400 A, 1000 A（CT7636, CT7736） 2000 A, 4000 A（CT7642, CT7742） 2000 A, 4000 A, 10000 A（CT7044, CT7045, CT7046） 2000 A, 4000 A, 10000 A, 20000 A, 40000 A, 100000 A（0.1 mV/A） 200 A, 400 A, 1000 A, 2000 A, 4000 A, 10000 A（1 mV/A） 20 A, 40 A, 100 A, 200 A, 400 A, 1000 A（10 mV/A） 2 A, 4 A, 10 A, 20 A, 40 A, 100 A（100 mV/A） 0.2 A, 0.4 A, 1 A, 2 A, 4 A, 10 A（1000 mV/A）
测量分辨率	测量量程的1/32000 (使用16 bit A/D)
最高采样速度	5 MS/s (3ch同时采样)
测量精度	±0.3% f.s. (滤波5 Hz, ※加上所用电流传感器的精度和特性)
频率特性	DC〜2 MHz ±3dB
输入耦合	DC/GND
低通滤波	5/ 500/ 5 k/ 200 kHz
体积及重量	106W × 19.8H × 196.5D mm, 250 g
附件	无
