产品概述

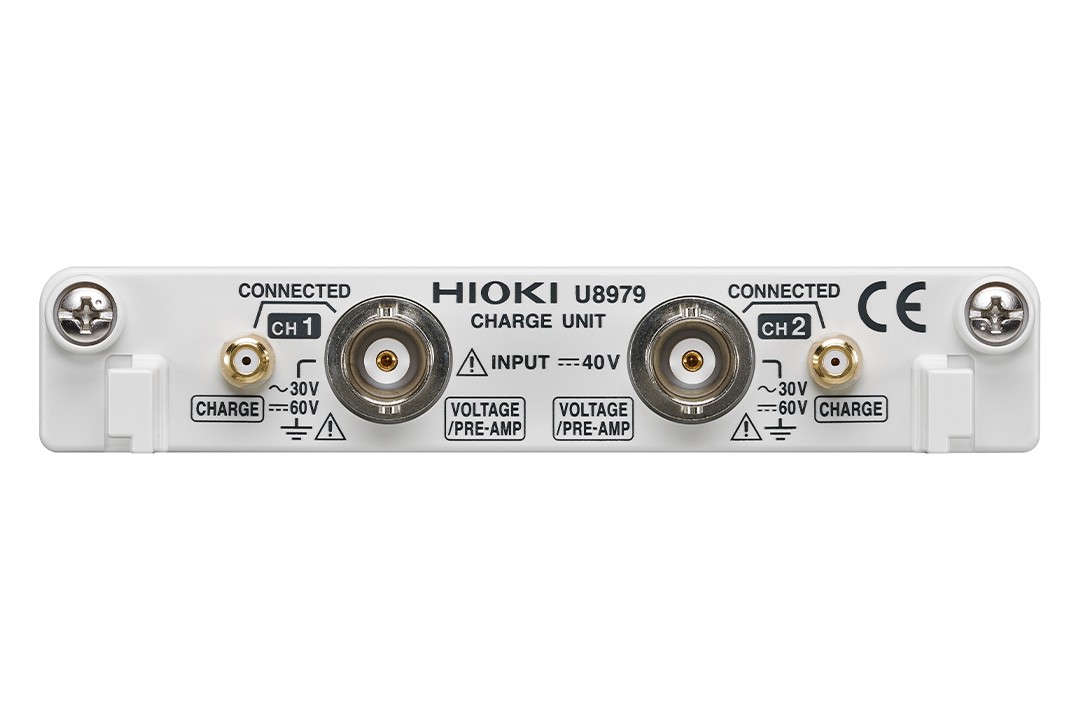

2通道，加速度波形 电荷输出型加速度传感器 内置前置放大器的加速度传感器

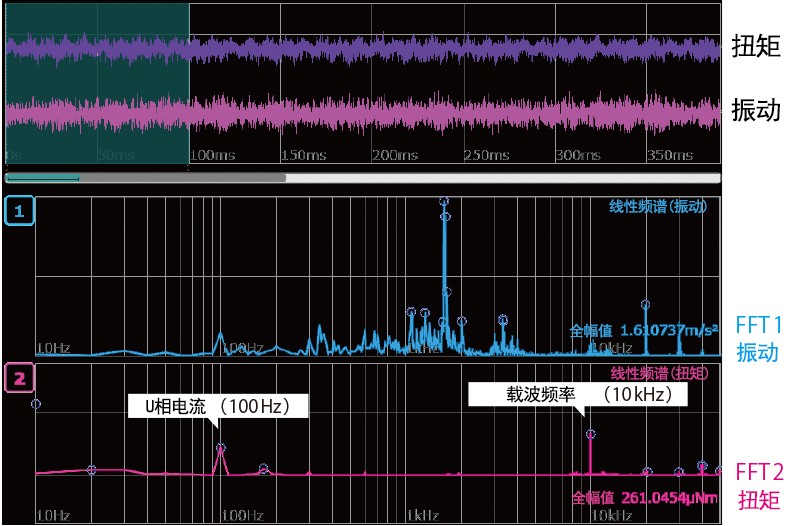

对应电荷输出型和电压输出型加速度传感器
例如，可以将固定在装有马达的机架上的电压输出型加速度传感器连接至电荷单元U8979，以测量通过机架传递的振动。
结合MR6000和MR8847A的FFT计算功能，可以分析扭矩和振动信号的频率成分。

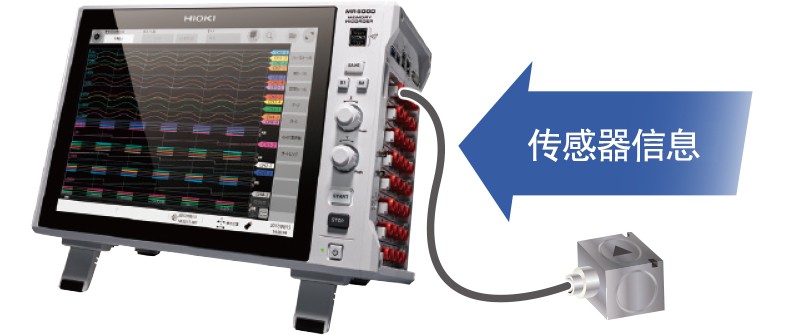

TEDS 可对应的传感器灵敏度的自动设置
兼容TEDS（传感器电子数据表）的传感器将传感器信息数字化并将其存储在传感器内部。 通过使用与TEDS兼容的加速度传感器，您可以通过一键触摸、就能完成设置传感器的灵敏度。
技术规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 测量功能 | 通道数：2ch加速度测量 |
|---|---|
| 输入端子 | 电压输入/内置前置放大器的输入：金属BNC端子（输入电阻1MΩ，输入电容200pF以下） 电荷输入：微型连接器（#10-32UNF） 对地最大额定电压： AC 30 V或 DC 60 V（输入和主机置之间绝缘，在输入通道和外壳之间、各输入通道之间外加不会损坏的上限电压） ※同一通道内的电压输入端子和电荷输入端子共地 |
| 适用电流传感器 | 电荷输出型加速度传感器 内置前置放大器的加速度传感器 |
| 测量量程电荷输入 （微型连接器） 内置前置放大器的输入 （BNC端子） | 1 (m/s^2)〜200 k (m/s^2) f.s., 12档量程×6种 电荷输入灵敏度: 0.1〜10 pC /(m/s^2) 前置放大器内置传感器输入灵敏度: 0.1〜10 mV /(m/s^2) 振幅精度: ±2% f.s. 频率特性: 1(1.5)～50 kHz -3 dB (电荷输入) 低通滤波: 500/5 kHz 前置放大器电源: 3.5 mA ±20%. 22 V ±5% 最大输入电荷: ±500 pC (高灵敏度端6档量程), 50.000 pC (低灵敏度端6档量程) |
| 测量量程电压输入（BNC端子） | 10 mV〜40 V f.s., 12档量程, DC振幅精度: ±0.5％ f.s. 频率特性: DC〜50 kHz -3 dB (DC耦合时), 1 Hz〜50 kHz -3 dB (AC耦合时) 低通滤波: 5/500/5 kHz, 输入耦合: AC/DC/GND 最大输入电压: DC 40 V |
| 测量分辨率 | 测量量程的1/25000 (使用16 bit A/D) |
| 最高采样速度 | 200kS/s |
| 抗混叠滤波器 | 内置滤波器，用于消除FFT运算中的混叠现象（混叠失真）（截止频率自动设置/OFF） |
| TEDS | 适用于IEEE 1451.1.4 class 1 (自动传感器灵敏度设置) |
| 体积及重量 | 106W × 19.8H × 196.5D mm, 230 g |
| 附件 | 无 |
