产品概述

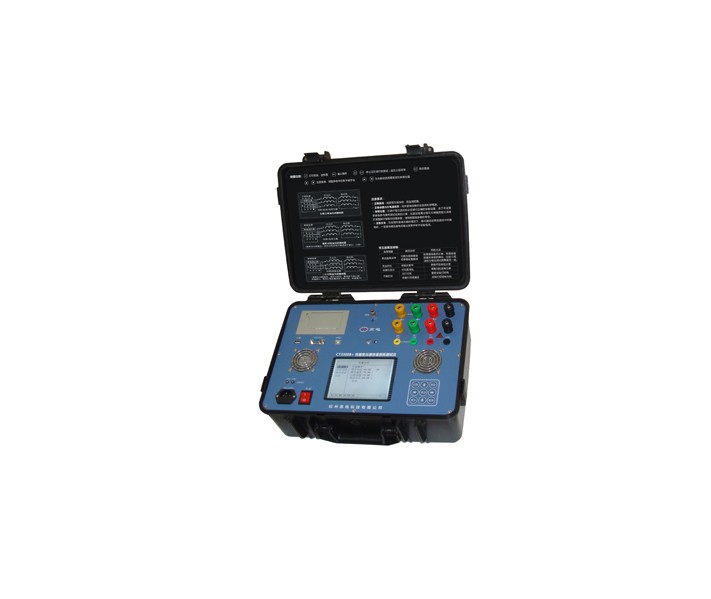

有源变压器容量分析仪自带可充电电池及数字合成三相电源。大屏幕液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；配用数据管理软件，保存的数据通过USB或232串口传送到计算机(上位机)，进行另存、打印、清空等多项操作，或直接通过上位机电脑操作测试，保存的文件格式为Word或Excel文件格式；或将数据直接存储到移动U盘中(不需要上位机)。
功能特点
1、仪器自带可充电高能电池及数字合成三相电源，可以在没有外部电源和调压器的情况下完成容量分析测试功能。
2、可测量变压器容量、短路阻抗、负载损耗等参数，可以自动分析出6kV、10kV、35kV等级的变压器容量。
3、兼容时下各种干式或油浸配电变压器的铁芯型号判断及容量判断，且数据库可随时更新。
4、全部数据均在同一周期内同步测量，保证测量结果的准确性和合理性。
5、测试结果自动折算，无须任何手工计算。
6、内置不掉电存储器，可储存80次测量结果，可长期保存测量数据并可随时查阅。
7、内置微型打印机可打印全部测试结果或存储记录。
8、大屏幕液晶显示，全部汉字菜单及操作提示，直观方便。
9、不掉电日历，时钟功能。
10、USB或串口通信功能，能将测试数据通过上位机软件上传到电脑中。
11、移动U盘功能，能将保存在仪器里的全部测试数据转存到移动U盘中。
技术参数
1、输入特性：
a)有源部分：
电压测量范围：AC 0～10V
电流测量范围：AC 0～10A
容量测量范围：10～6300kVA
b）无源部分：
电压测量范围：AC 0～850V
电流测量范围：AC 0～60A/80A/100A
容量测量范围：10～100000 kVA
频率测量范围：35～65Hz
2、测量精度：
a)电压、电流、频率：±0.2%±3字
b)功率、阻抗：0.05＜cos￠≤0.1±1%±3字 cos￠＞0.1±0.5%±3字
c）容量：10%
3、环境温度：-10℃～40℃
4、相对湿度：当温度为25℃时，不大于90%（无凝露）
5、工作电源：AC220V±10% 50Hz±10%
6、尺寸重量：外形415mm×320mm×168mm；主机重量7.8kg。
参考标准
JJF（浙）1083-2012 GB 1094.1-2013
