规格参数
产品概要

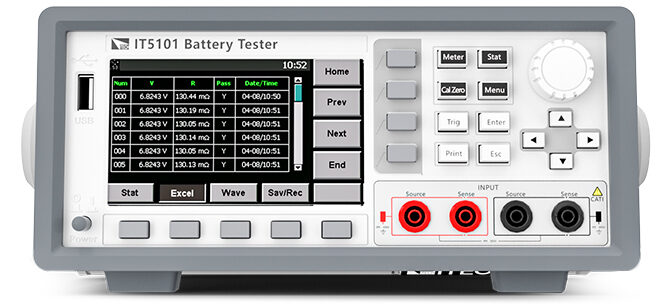

IT5100系列内阻测试仪是一款高精度、高分辨率、高速度的电池测试仪。采用交流四端子测试方法，可更准确地测试电池的内阻和电压。IT5101/5101E电阻分辨率可达0. 1μΩ，电压分辨率可达10μV。利用外部U盘存储，可长时间进行统计运算。内建比较器功能，可自动判断电池参数是否符合标准，统计合格率，适合各种电池的检测和分拣。内建USB/LAN通讯接口，支持SCPI通讯协议。IT5102单机支持16通道电池的测量，至多支持17台仪器级联，将通道数扩展至272个，对于提高测试效率有很大帮助。内建LAN / RS232通信接口，IT5100系列电池测试仪广泛应用于手机锂电池、蓄电池以及动力电池等各种电池的测试 。 产品型录 产品视频 操作视频 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT5101 | -300~+300V | Ω | Ω | 10uV/0.1 uΩ | ±(0.01%+0.01%FS)/ ±(0.4%+0.05%FS) | USB/LAN/前置USB | ½ 2U |
| IT5101H | -1000~+1000V | Ω | Ω | 10uV/0.1 uΩ | ±(0.01%+0.01%FS)/ ±(0.4%+0.05%FS) | USB/LAN/前置USB | ½ 2U |
| IT5101E | -300~+300V | Ω | Ω | 10uV/0.1mΩ | ±(0.01%+0.01%FS)/ ±(0.4%+0.05%FS) | USB/LAN/前置USB | ½ 2U |
| IT5102 | 0~60V | Ω | Ω | 0.1mV/0.01mΩ | ±(0.02%±0.02%FS)/ ±(0.5%±0.05%FS) | RS232/LAN | ½ 2U |
| IT5102E | 0~60V | Ω | Ω | 0.1 mV/0.01mΩ | ±(0.02%±0.02%FS)/ ±(0.5%±0.05%FS) | RS232/LAN | ½ 2U |
*以上规格如有变动，恕不另行通知
产品特点
- 大屏幕LCD显示屏：电池内阻和电压同时显示
- 电压测量范围：±6V～ ± 1000V，分辨率 10μV *2
- 电阻测量范围：3mΩ ～ 3 kΩ，分辨率0.1μΩ *1
- 三段电压量程、七段电阻量程的自动或手动测试 *3
- 同时测试电阻、电压，速度高达125次/秒 *4
- USB/LAN通讯接口，支持SCPI协议

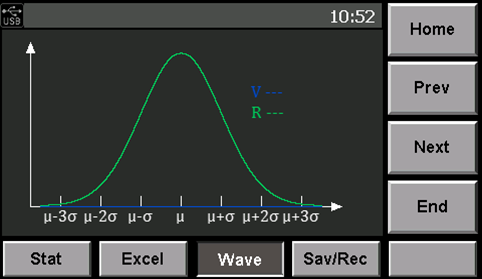

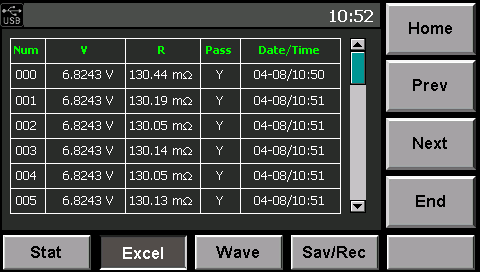

- 支持统计运算，通过USB存储数据
- 比较器功能：HI/IN/LOW显示分选结果
- 调零功能：全量程短路清零
- 交流四端子测试
- 讯响报警

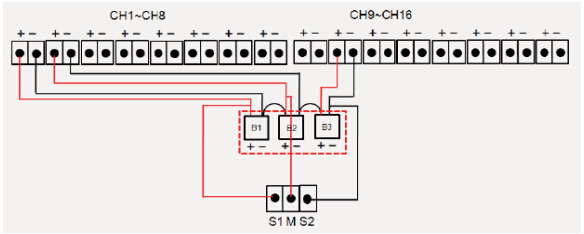

- IT5102单机高达16通道测试 ，且支持达17台主从连接扩展 *5
- 支持电池在线测试 *6
- 可配合ITS5300电池充放电测试系统进行自动化测
- *1：IT5101E为15mΩ ～ 3Ω， IT5102/5102E为0.01mΩ～2Ω
- *2：IT5102/5102E为0～60V
- *3：IT5101E、IT5102/5102E电阻为两段量程
- *4：IT5101/5101E在Ex_Fast模式下
- *5：IT5102E为8通道
- *6：IT5101/5101E仅支持离线测量，IT5102/5102E同时支持在线和离线测量
产品功能与优势
应用范围
♦ 低电流的条件下来表征机电元件的低阻特性♦ 各种接触电阻的测试
♦ 碱性电池、铅蓄电池的劣化情况测定及寿命评估
♦ UPS检测
♦ 蓄电池出厂检验
♦ 超级电容等效电阻（ESR）测量
♦ 锂电池内阻和电压测量
♦ 纽扣电池高速量产抽检
♦ 燃料电池组的测量
♦ 电动汽车锂电池等高压电池组的测试
♦ 多节串联高压锂电池内阻和电压测量
