规格参数
关键性能
| 关键性能 |
|---|
| 测试5G NR基站收发系统。 |
| 测试 5G NR 组件，包括远端射频单元、分布式单元、有源天线阵列、放大器和芯片组。 |
| 测试NTN设备，包括终端、用户设备、空间平台和网关。 |
| 使用业界验证的软件（N9085EM0E 5G NR和N9054EM0E/N9054EM1E VMA测量应用程序）进行功率、频谱发射掩模（SEM）、相邻信道泄漏比（ACLR）、误差向量幅度（EVM）等测量。 |
| 通过选项 NA1 或 NA2 启用矢量网络分析功能。 |
| 与台式仪器 相比，占地面积更小，测试成本更低仪器 极高的测试吞吐量（支持云端部署）。 |

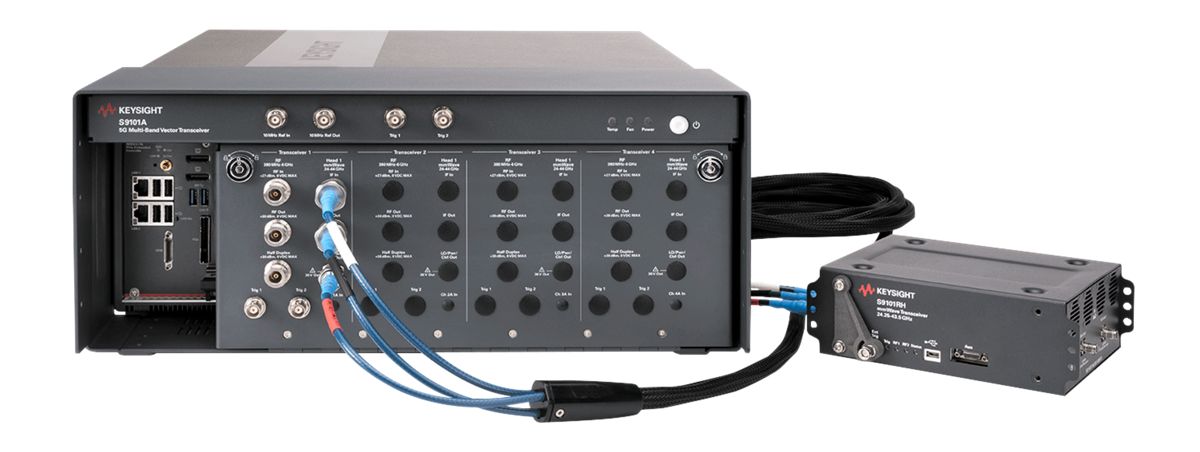

| 通过单个双向远程头和内置切换功能实现空中传输（OTA）就绪，覆盖22.7 GHz至49.2 GHz（是德科技M1749B）频段的双极化信号，有效节省空间与成本。该配置可在测试腔内提供最佳功率与EVM性能。 |
| 通过1.2 GHz的收发带宽提升制造效能，确保低EVM和ACLR。该系统作为单一仪器运行，集切换、探头、API及测量功能于一体，凭借校准后的系统精度实现便捷自动化，有效减少返工和误报。 |
| 通过复用来自其他是德科技非信号解决方案（如E6681A、S9110A/S9115A或S9101A）的现有代码，最大限度缩短测试开发时间。 |
| 在同一系统中进行无间隙信号测量，无需重新布线测试装置。 |
| 生成并分析5G NR（3GPP Release 15及更高版本）在FR1频段（380 MHz至6 GHz）、FR2频段（22.7 GHz至49.2 GHz）或非电信频段（10 GHz至32 GHz）的宽带信号波形。 |
| 使用N/Y9054EM0E/1E VMA软件分析矢量调制和定制OFDM。 |
| 采用支持一个或两个远程天线头及极化方式、并具备多个发射/接收通道的OTA友好型可扩展架构，避免因切换和长电缆传输造成的重大损失。 |
| 是德科技S9110E系统支持以下应用：是德科技N9085EM0E 5G NR测量、Y9085EM0E 5G NR非信号波形与测量、N/Y9054EM0E矢量调制分析数字解调测量，以及N/Y9054EM1E矢量调制分析定制OFDM。 |
| 额外推荐软件：N7608EMBCSignal Studio 旗舰 自定义调制）、N7631EMBCSignal Studio 旗舰 5G NR旗舰 、N7608EMBC（用于自定义IQ和OFDM），以及89600 VSA软件。 |
