规格参数
关键性能
| 关键性能 |
|---|

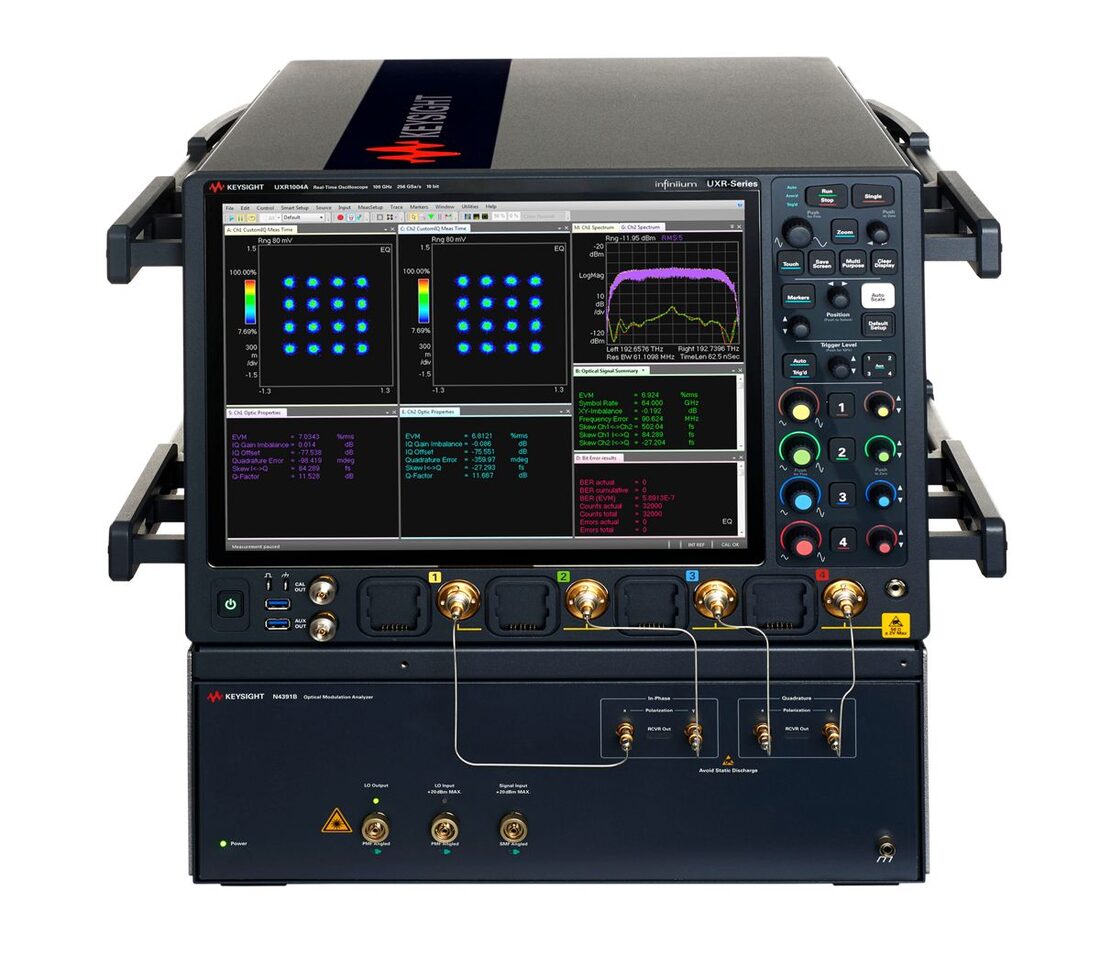

| 是德科技N4391C光调制分析仪（OMA）助力开发现代通信系统所需的相干技术，以提升性能表现，例如应用于数据中心及连接数据中心的系统。该仪器UXR 器和校准过的相干光接收器组成。 N4391CUXR 示波器业界领先的噪声与带宽性能基础上，融合了是德可靠灵活的矢量信号分析（VSA）软件。 |
| 作为同类中最紧凑的OMA解决方案，N4391C可解决您的相干测量难题，简化测试设备选型决策，并保护您的投资。该设备通过自带的相干接收器为光测量提供独立带宽选择，同时支持在示波器端口直接进行电测量。 |
| 在密集波分复用链路上进行长距离传输时，复调制信号十分常见。然而，针对数据中心内部互联的新兴技术采用O波段相干方案，在降低功耗的同时实现了更高数据吞吐量。是德科技现已推出适用于O波段的OMA相干接收器，此前已提供C波段和L波段的相干接收器。 |
| 对更高传输能力的需求正推动系统从64 Gbaud向拟议的124 Gbaud乃至200 Gbaud迈进。 是德科技N4391C可帮助您满足测试设备的需求，该设备能够处理800Gb/s、1.2Tb/s和1.6Tb/s收发器的符号速率类别，从早期进阶 到开发阶段进阶 。 |
| 不仅符号速率充满挑战，调制格式也因更高阶的正交幅度调制而日益严苛，这要求噪声性能必须实现跃升。UXR 业界领先的5.4有效位数(ENOB)性能，使N4391C得以应对这一挑战。 |
| 是德科技N4391C提供高达110 GHz的工作带宽，并具备丰富的调制格式选项。这些选项支持用户自定义调制格式，在最高带宽下均能保持高有效位数（ENOB）。 |
| UXR 连接器类型提供两种配置：1.85毫米和1.0毫米。 无论哪种配置，光相干接收器均采用与示波器相同的连接器类型。其内部硬件适配相应频段，并完成全频段校准。1.85毫米配置的C波段和O波段型号出厂校准至70 GHz，1.0毫米配置型号出厂校准至110 GHz。光模组（OMA）可现场升级至最高频率。 |
| N4391C OMA系列新增功能是为示波器和OMA系统本身提供独立且可升级的光学与电气带宽许可方案。该方案充分考虑了示波器的双重工作模式：作为OMA系统组件时需满足光学带宽要求，而独立运行时（断开光相干接收器）则以电气带宽为核心。由于两种模式相互独立，您可根据团队需求灵活启用所需功能。 |
| N4391C的每种配置均可升级至更高带宽，适用于电学和光学两种使用模式。基于1.85毫米连接器的配置可达40 GHz、50 GHz、59 GHz或70 GHz，并可按此阶梯式升级至最高70 GHz。 基于1.0毫米连接器的配置可支持40 GHz、59 GHz、70 GHz、80 GHz、100 GHz或110 GHz，可按此阶梯式升级至最高110 GHz。 |
