产品亮点
- 60MHz最高输出频率，300MSa/s最高采样率
- 14 bits垂直分辨率，100K点任意波形长度

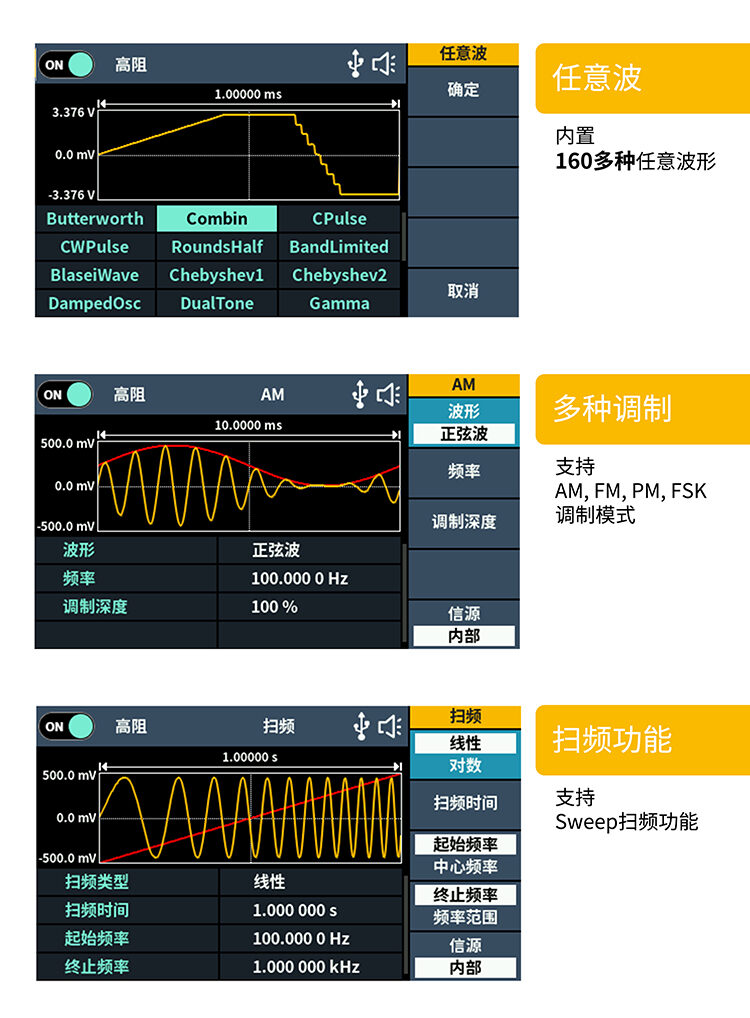

- 丰富的波形输出：5种基本波形，内置sinc、指数上升、指数下降、心电图、 高斯、半正矢、洛仑兹、DC电压等共计150余种
- 丰富的调制功能：AM、FM、PM、PWM、SUM、FSK、3FSK、4FSK、PSK、 ASK、BPSK、OSK、DSBAM、QPSK
- 支持SCPI通信功能、labview 通信功能

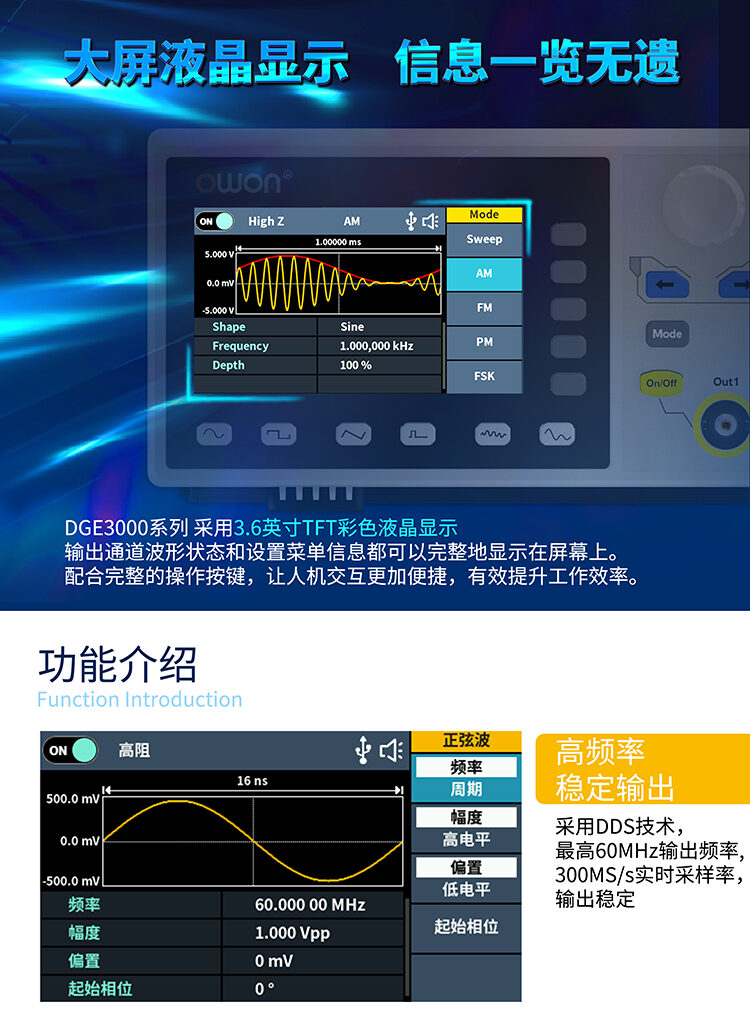

- 3.6英寸液晶屏，参数设置一览无遗
产品介绍
技术参数
|
产品型号 |
DGE3031 |
DGE3061 |
|
|
通道 |
单通道 |
||
|
带宽 |
30MHz |
60MHz |
|
|
实时采样率 |
125MSa/s |
300MSa/s |
|
|
垂直分辨率 |
14 bits |
||
|
波 形 |
|||
|
标准波形 |
正弦波、方波、锯齿波、脉冲波、噪声、任意波 |
||
|
任意波形 |
sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压 共计150余种 |
||
|
频率特性 |
|||
|
正弦波 |
1μHz ~ 30MHz |
1μHz ~ 60MHz |
|
|
方波 |
1μHz ~ 15MHz |
1μHz ~ 20MHz |
|
|
脉冲波 |
1μHz ~ 15MHz |
1μHz ~ 20MHz |
|
|
锯齿波 |
1μHz ~ 1MHz |
1μHz ~ 2MHz |
|
|
噪声 |
20MHz (-3dB，典型值) |
||
|
任意波 |
1μHz ~10MHz |
||
|
任意波 |
|||
|
波形长度 |
2 ~ 100K点 |
||
|
采样率 |
125Ma/s |
300Ma/s |
|
|
幅值特性 |
|||
|
输出幅度 |
2mVpp ~ 20Vpp（≤ 10MHz）；高阻 |
||
|
幅度精度 |
±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset） |
||
|
幅度分辨率 |
1 mVpp or 4 digits |
||
|
直流偏移范围 |
±(10 Vpk – Amplitude Vpp/2) 高阻 |
||
|
直流偏移分辨率 |
1mV or 4 digits |
||
|
输出阻抗 |
50Ω典型值 |
||
|
直流偏移精度 |
±(1 % of |setting| + 1 mV + amplitude Vpp x 0.5%) |
||
|
调制特性 |
|||
|
调制方式 |
AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst |
||
|
频率计 |
|||
|
测量功能 |
频率、周期 |
||
|
频率范围 |
单通道:100 mHz ~ 200 MHz |
||
|
频率分辨率 |
7位 |
||
|
输入/输出 |
|||
|
显示 |
3.6英寸（480x272）LCD |
||
|
输入/输出 |
外部调制输入 |
||
|
标准接口 |
USB Host, USB Device |
||
|

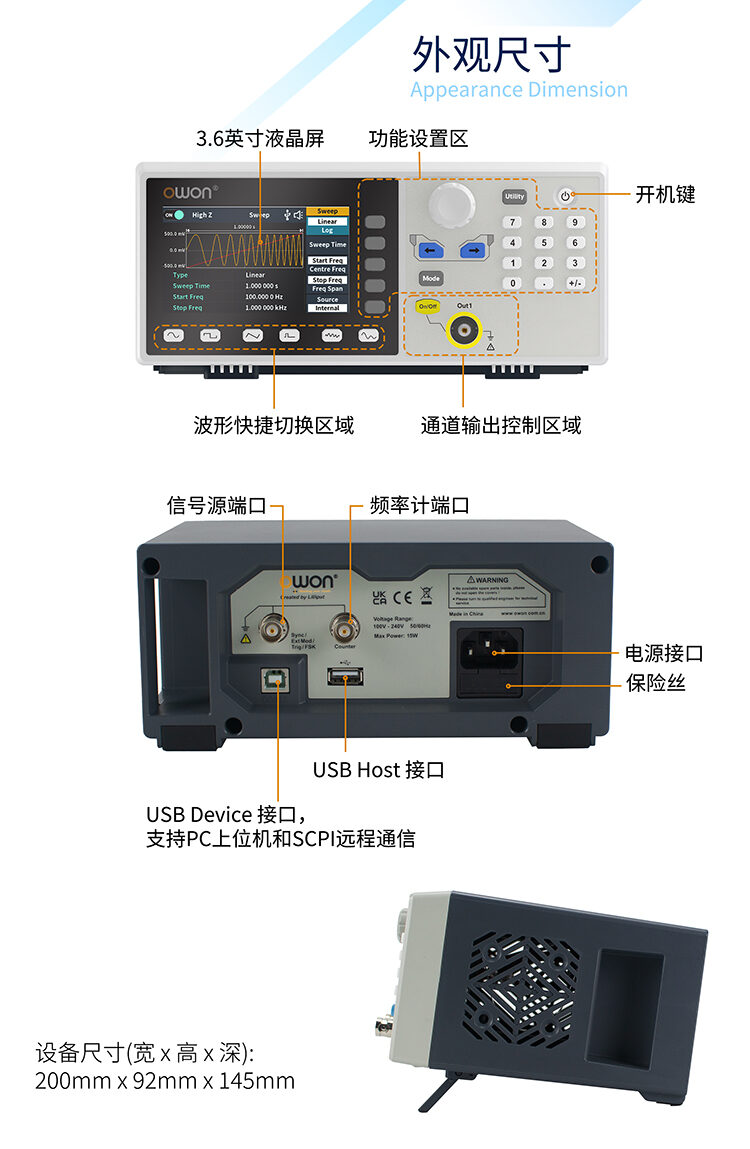

机械规格 |
|||
|
尺寸 |
200mm (长)x92mm (高)x145mm (深) |
||
|
重量（主机） |
0.8kg |
||
标配附件

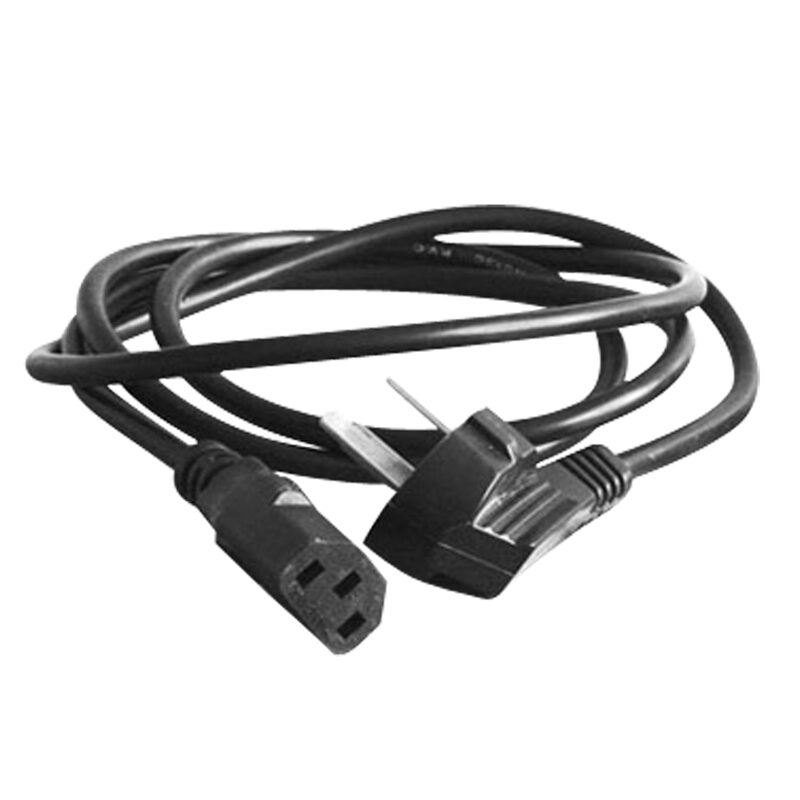

电源线

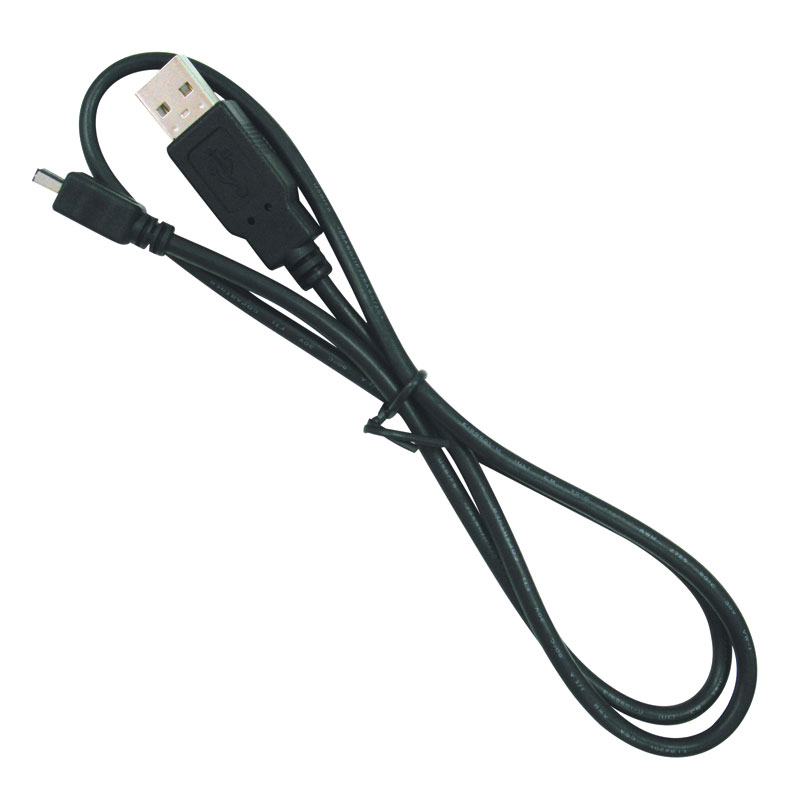

USB数据线
BNC转鳄鱼夹
产品说明书
