规格参数
产品介绍
◆ 适用于五金、橡塑料、纸品、彩印包装、胶粘带、箱包手袋、纺织、医药、日化、食品、电线电子等行业。可做各种材料、半成品及成品的拉、压、弯、折、剪、撕裂、剥离等形式的试验;
◆ 典雅的外观设计---动感型的底座辅以经高级喷塑处理;
◆ 精密的传动机构--采用高精度、无间隙滚珠螺杆及时规皮带作为传动系统精确度的保证;
◆ 先进的控制方式---微电脑式或电脑数据采集及运动控制;
◆ 超高的测试精度---优于1级的测力准确度，1/200,000的力值分辩率， 变形测量分辨率可达0.0001 mm。
产品参数

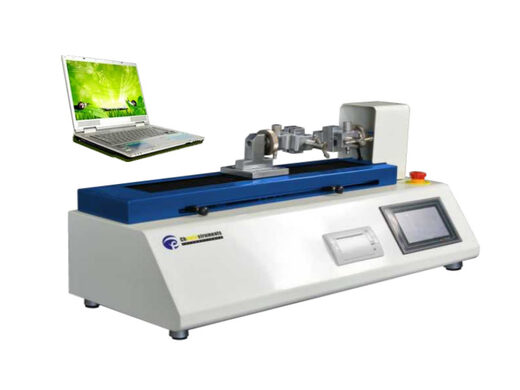

| 型号 | QY-8197 | QY-8197B |
| 容量选择 | 2、5、10、20、50、100、200、 500kg任选一种 | |
| 显示器 | 力量及延伸显示器 | |
| 测力准确度 | 优于±1.0% | |
| 测力解析度 | 1/10, 000 | |
| 有效测力范围 | 1~ 100%F.S | |
| 变形示值准确度 | 优于±1.0% | |
| 试验速度范围 | 1 ~ 500mm/min,可任意设定 | |
| 试验最大行程 | 最大1000mm,不含夹具 | |
| 有效试验空间 | 前后1200mm，左右 | |
| 力量单位切换 | kgf, gf，N, kN, Ibf | |
| 应力单位切换 | MPa, kPa, kgf/cm2, lbf/in2 | |
| 变形单位切换 | mm，cm，in | |
| 停机方式 | 上、下限安全设定，紧急停止键,程序力量及伸长设定,试件破坏感测 | |
| 取点方式 | 试验过程中手动取点及预先设定取点(20 点)功能 | |
| 电脑扩展 | 无 | 有 |
| 机台尺寸 | 约57 x47x 120cm(WxDx H) | |
| 机台重量 | 约55kg | |
| 动力 | 步进马达 | |
| 电源 | 1PH, AC220V, 50/60Hz, 10A 或指定 | |
❓ 常见问答 6 查看更多 →
问：CTL拉力试验机系列 怎么选型？采购和售后如何对接？
答：选购 CTL拉力试验机系列 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 HZHV杭高 等品牌产品，可提供 CTL拉力试验机系列 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。
问：CTL拉力试验机系列 有哪些主要特点和技术优势？
问：CTL拉力试验机系列 是什么？主要用来做什么？
问：为您提供拉力试验机选型攻略：拉力试验机验收要看哪些指标？
答：按 GB/T 16491 与 JJG 检定规程验收：力值示值误差与重复性（1 级设备 ±1%）、位移精度、横梁速度偏差，配引伸计的加测变形示值误差，全部用标准测力仪现场标定。
- 分档验收：每只传感器的 1%~100% 量程段分别核验；
- 速度偏差在低速档最容易超标，重点测；
- 软件报告模板（标准曲线、屈服算法）一并验收确认。
验收条款与常见猫腻见 为您提供拉力试验机选型攻略。
问：为您提供拉力试验机选型攻略：拉力机的夹具和引伸计怎么配才实用？
答：夹具决定数据可信度：楔形夹持适合金属棒板，气动夹持适合薄膜与大批量提效，缠绕/劈裂等特殊夹具按材料定制；引伸计是测弹性模量与规定延伸率的关键，接触式精度高，视频式适合脆性大变形材料。
夹具与附件配置清单见 为您提供拉力试验机选型攻略。
问：为您提供拉力试验机选型攻略：拉力试验机选单柱还是门式？
答：按最大试验力与空间需求分界：5kN 以下薄膜、线材、小件用单柱，占地小性价比高；10kN 以上金属、紧固件、大变形材料用门式，刚性与对中性好，高低温箱体也好加装。
- 按最硬材料的抗拉强度 × 最大截面积估算力值，留 20% 余量；
- 行程按断裂伸长率最大的材料选，别只看力值；
- 后续可能扩检材料的，预留传感器与夹具扩展位。
单柱/门式的选择矩阵见 为您提供拉力试验机选型攻略。
