150挺度仪

TABER®V-5挺度仪150用于评估的材料的硬度和抗弯性能，最高可达10,000 Taber单位。测量精确，精度可达1%，样品厚度范围0.1-5.5mm。材料包括纸张，纸板，塑料，金属，织物，橡胶，电缆等

描述

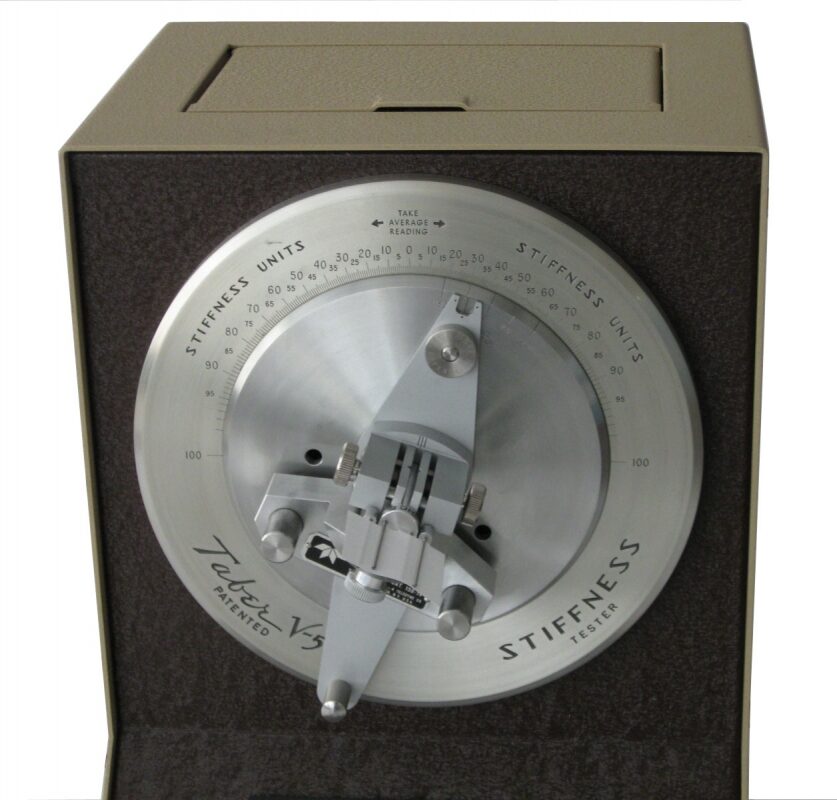

TABER V-5挺度仪为双向摆动测量结构。测量精确而灵敏，是测量材料的刚度和弹性的重要仪器。9个不同的量程允许测量从非常柔软的材料（如玻璃纸或薄金属箔）到是非常硬的物品（如塑料）。

对于量程2 - 9，样品通过摆上的夹具固定。夹爪下端面处于摆的旋转中心。

夹具的两个夹爪都可调节，试样可以精确的定位在中心位置而不管材料的厚度。这样确保了样品测试长度和弯曲角度，确保测试结果精确而且重复性好。通过一对滚轮将力施加在试样的下端。滚轮安装在摆背后的驱动盘上，推动测试试样从其垂直位置偏转。偏转的过程中摆对试样增加扭力。 当摆上标记与驱动盘标记（7 1/2°或15°）对齐时，显示读数即此时指向表盘所对应的挺度值。最终读数将取决于所选量程以及相应的比例系数。仪器显示此时施加试样的扭力（克·厘米）。

针对不同的材料挺度值不同，摆上可以施加量程砝码。对于极轻软材料，补偿砝码安装到摆的顶部。500，1000和2000量程的砝码安装到摆的底部，用于较硬的材料必需的。选配的3000和5000砝码是量程7,8和9所必需的。

许多客户还利用TABERV-5挺度仪评估电线和电缆的挺度。夹具上有“V型槽口”进行这种测试。建议样品长70mm，直径3mm - 8mm，小心放置在槽口中心，不要挤压变形。小于3mm的电缆，建议在夹具的平坦区域。弯曲的的样品可能干扰仪器设置和测量，应避免。此外测试结果只能用于不同批次，材料的对比

型号

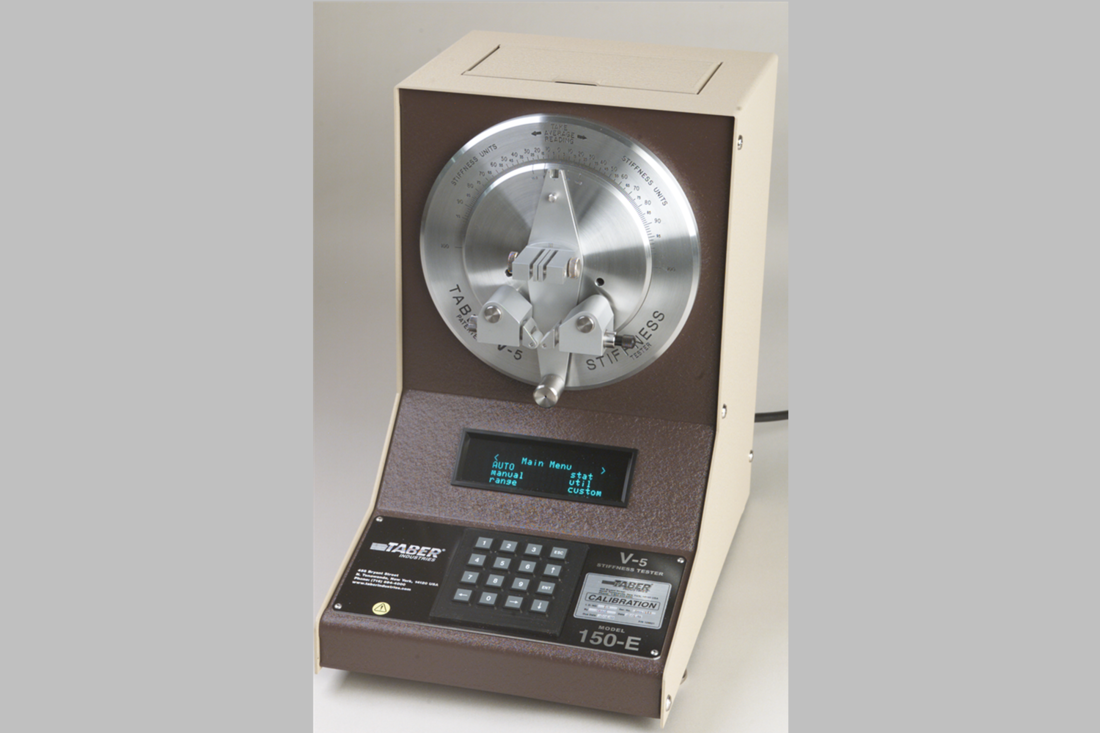

Taber挺度仪- 150-E型（115 / 230V，50 / 60Hz）的-

150-E配备机载计算机，可自动计算并记录试验数据。根据选择的量程自动计算出挺度值，无需人工乘比例系数计算。 该仪器还可以计算平均值，标准偏差和最大/最小值。 使用16键键盘，操作者可自己选择方向，角度和旋转次数。 该仪器也可以在手动模式下运行，类似于模型150-B。

通过选配输出端口，测试数据可以打印或下载到PC。可存储多达1000个读数。

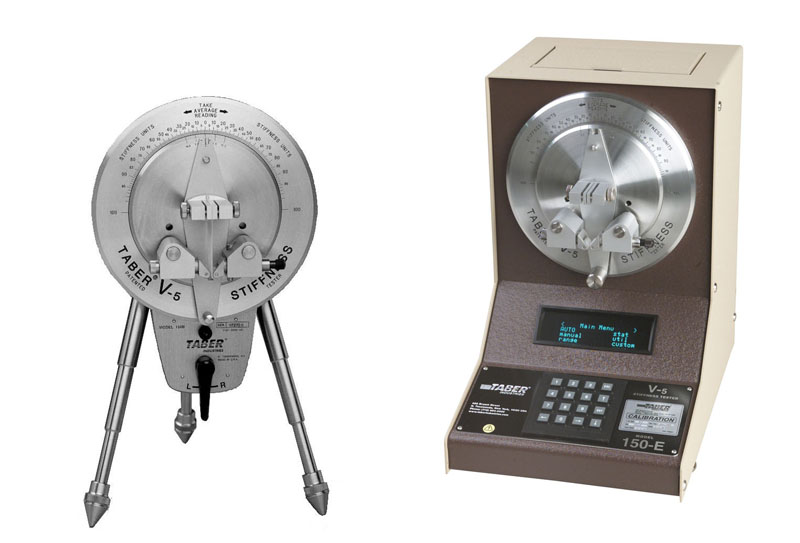

Taber挺度仪150-B（110V，60赫兹） - 150-B是一个手动操作的仪器，以TABER V-5挺度仪为基础， 安装在三脚支架上，150-B的重量轻，便于携带。 电路部分被密封在一个坚固的外壳内。 150-B需要用户手动记录挺度试验数据，平均读数，并人工乘比例系数计算结果。

注：TABER提供变压器（220V / 110V）在220V操作。

评估

测试材料向左，向右偏转15°（或7 1/2°）后，确定平均读数。 然后乘对应量程的比例系数。测量单位为Taber刚度单位。

Taber刚度单位为宽1.5英寸长5厘米的样品以0.2克弯曲15°所需的扭矩。

1刚度单位是一个相当于1克厘米。

挺度仪非常敏感，材料变化对测量有影响。建议测试5个或更多的样品，然后取平均值。 试样夹紧方式以及滚轮和样品之间的间隙对测量值也有影响。 要注意：

测试前不要弯曲样品

小心不要过度夹紧样品

样品的过度压紧会使材料的厚度变小，从而导致挺度值都不一致不准确

一些材料在制造过程中内部会产生颗粒，会影响挺度值，测试过程中必须考虑到这一点，在两个方向上都要测试。建议准备5到10个样品进行测试。

测试方法

下面的链接提供的列表， 测试方法泰伯V5硬度测试满足。请注意，可能需要额外的配件。

设置仪器确定用于材料的被测试的类型的测试范围时，以下图表被用作引导件。

*选配砝码（范围为3000 - 5000TABER单位）是单独出售的，用于量程范围7 - 9。
