【产品概述】

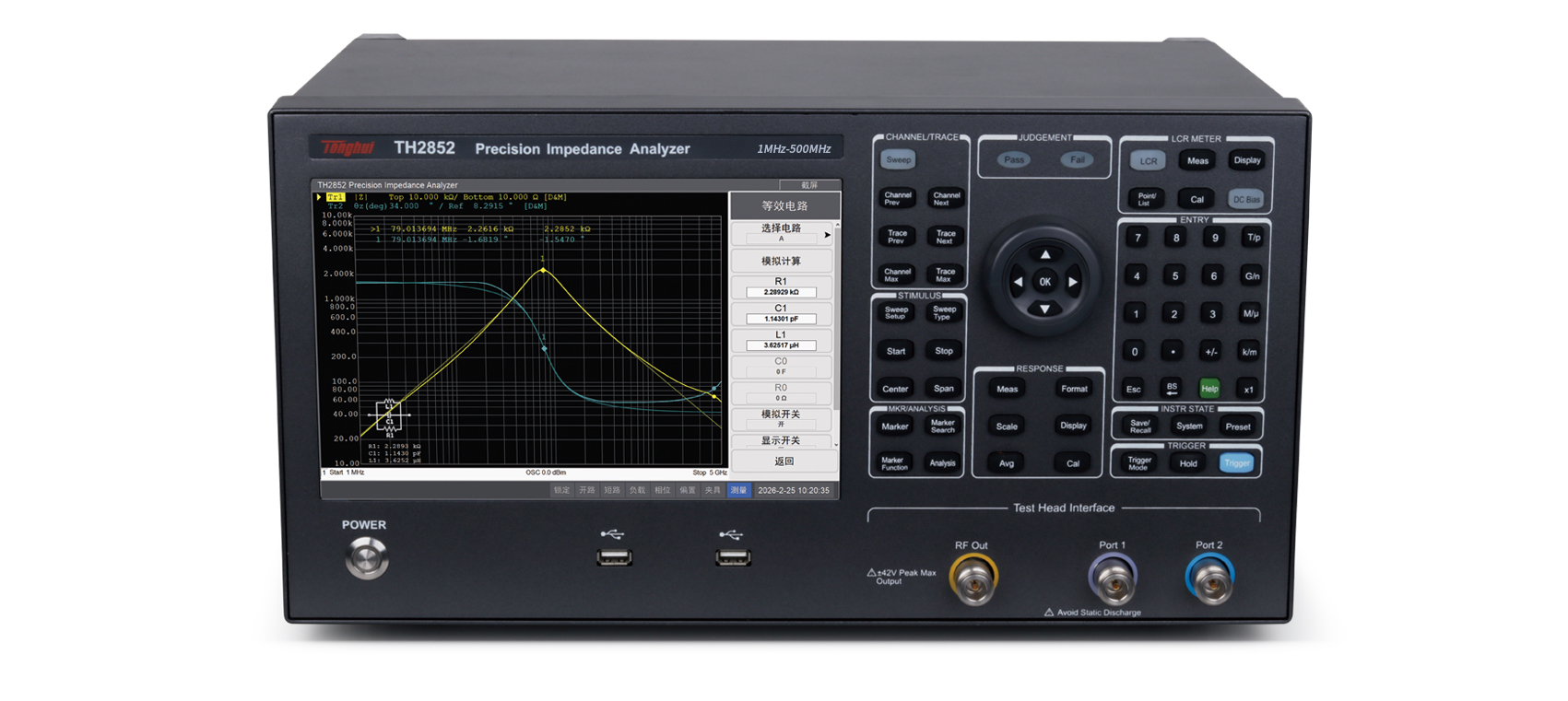

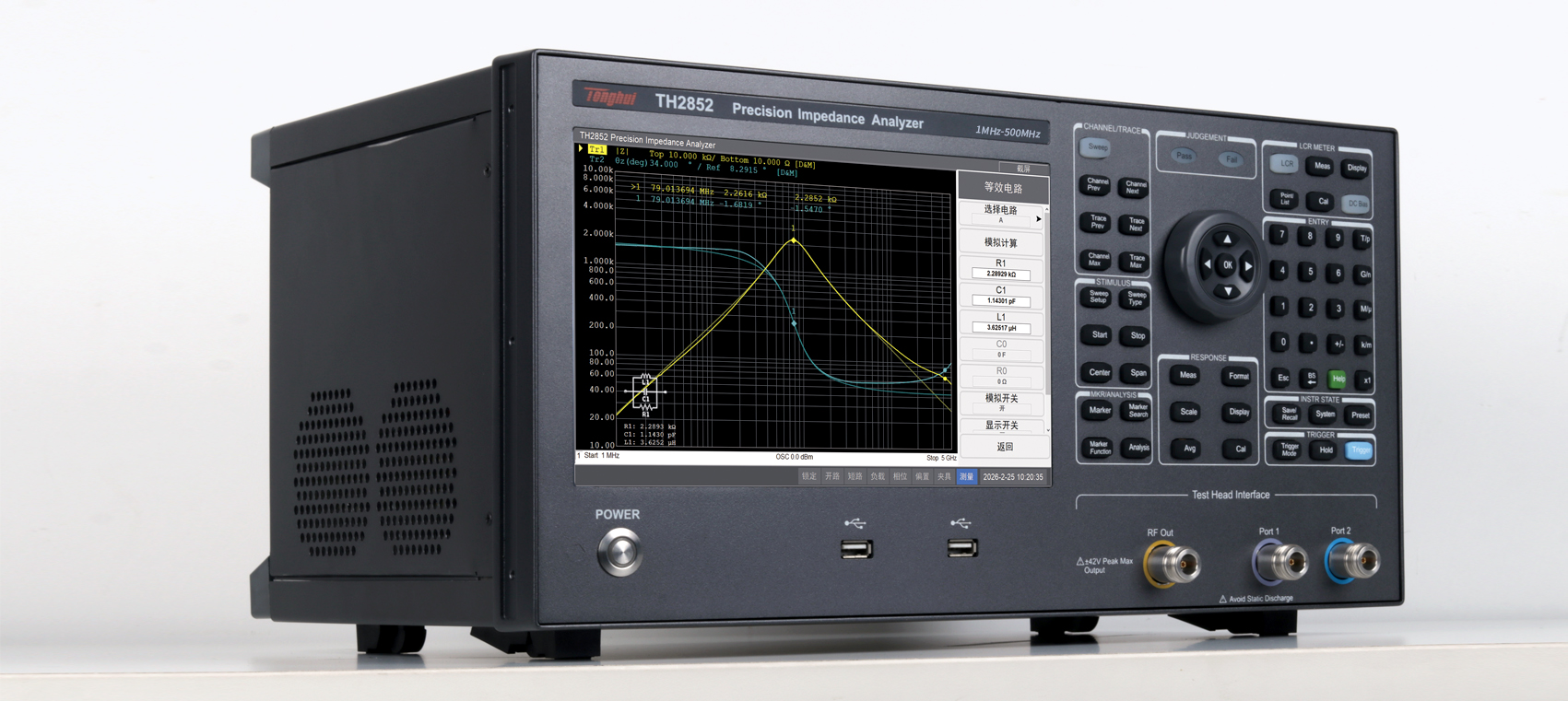

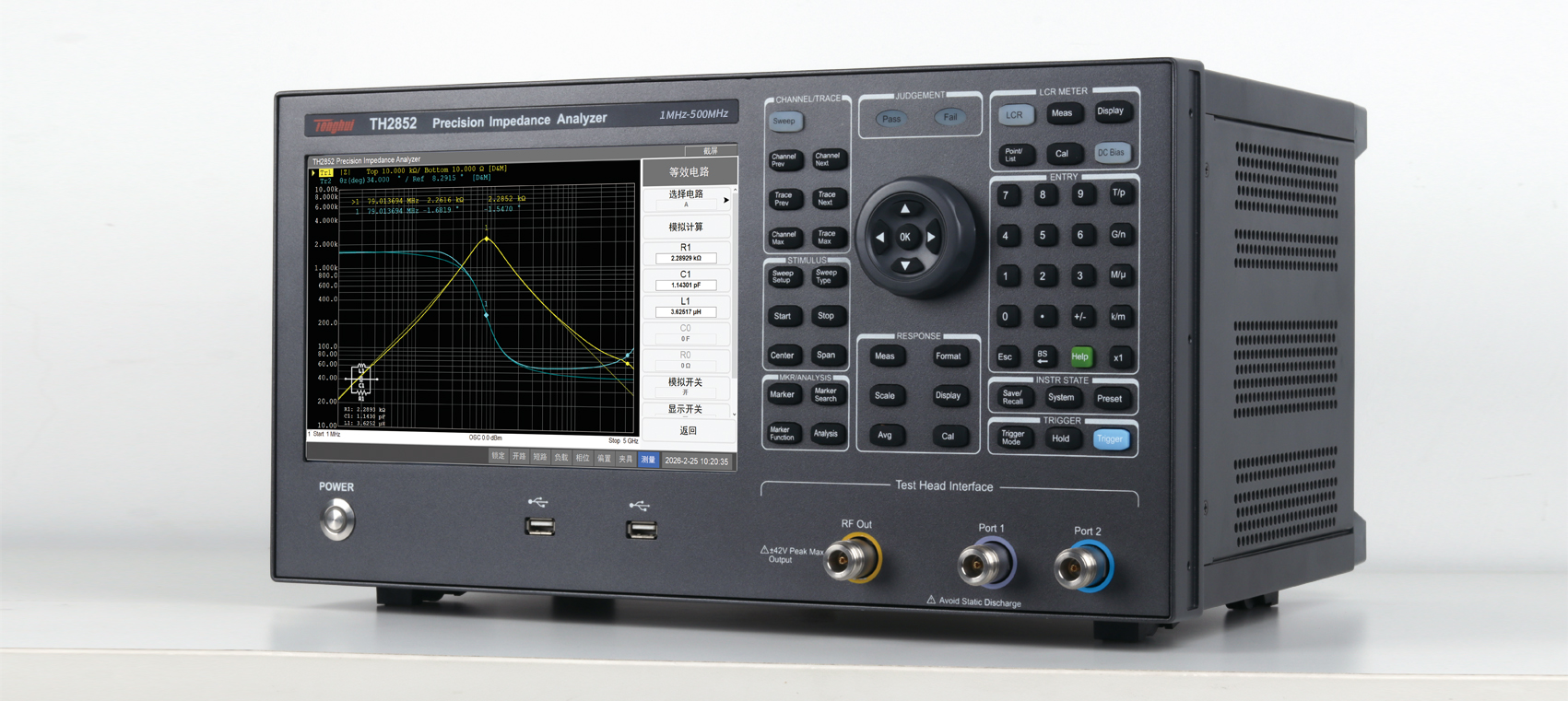

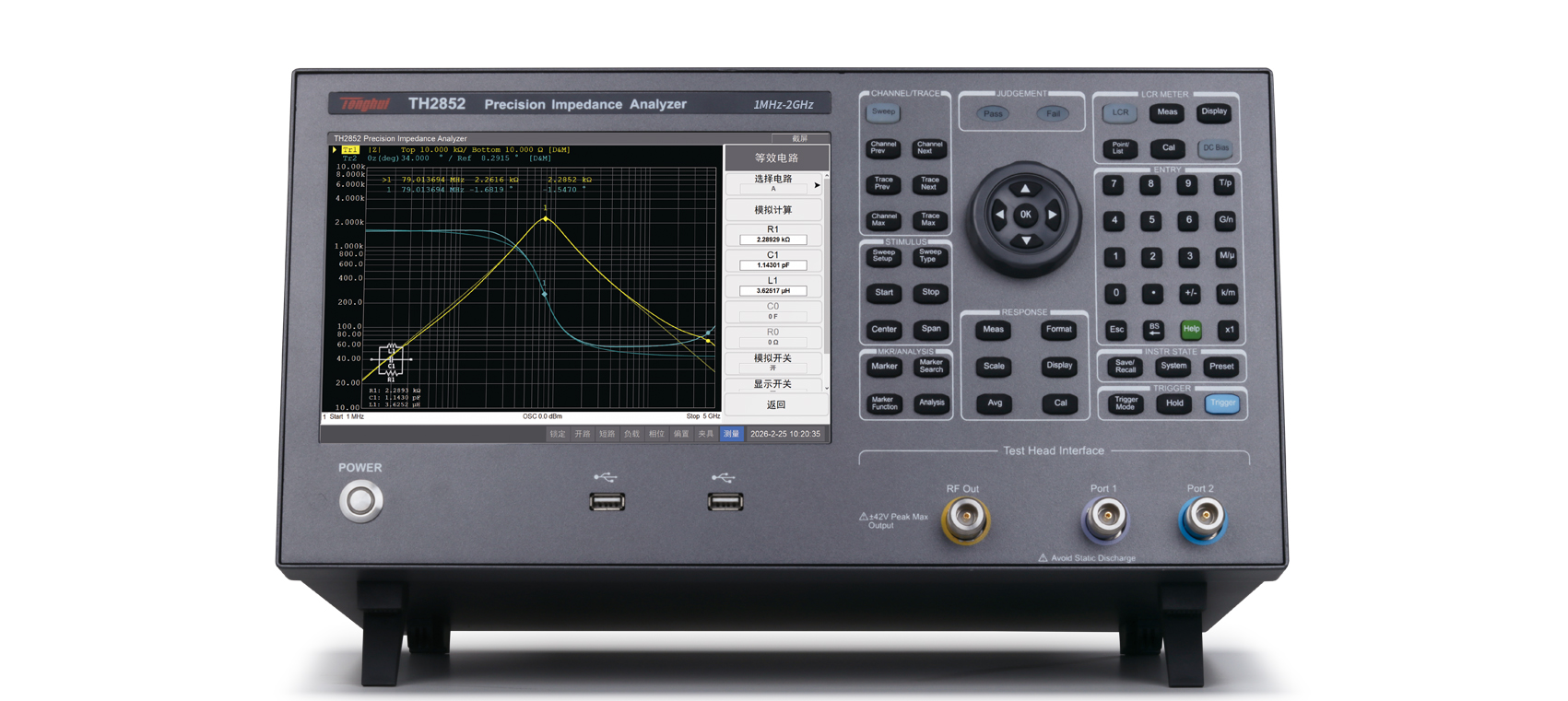

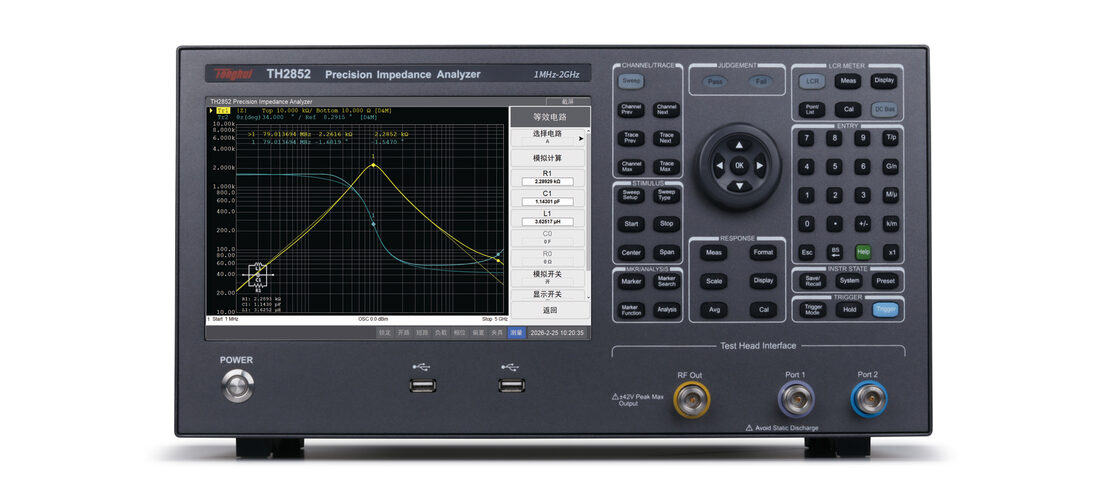

TH2852系列射频阻抗分析仪 / TH2853系列射频LCR测试仪是常州同惠电子采用当前国际先进的射频IV法原理研制成功的新一代 阻抗测试仪器，为国产阻抗测试仪器的最新高度。
TH2852系列射频阻抗分析仪 / TH2853系列射频LCR测试仪也彻底超越了国内外同类仪器3GHz的频率瓶颈；解决了国外同类仪 器只能分析、无法单独测试的缺陷；中英文操作界面也解决了国外 仪器仅有英文界面的尴尬；采用单测和分析两种界面，让测试更简单。
快达0.4ms的测试速度、及高达60kΩ的阻抗测试范围可以满 足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质 因数(Q)电感器的测量。自动电长度测量和测试端外置的端口配置 方式可有效消除测试线电磁耦合的影响，将射频IV阻抗测试能力突 破3GHz达到5GHz。
TH2852系列射频阻抗分析仪 / TH2853系列射频LCR测试仪包括以下几种类型：
简要参数 | TH2852 - 050 TH2853 - 050 | TH2852 - 100 TH2853 - 100 | TH2852 - 200 TH2853 - 200 | TH2852 - 350 TH2853 - 350 | TH2852 - 500 TH2853 - 500 | |
测试频率 | 1MHz - 500MHz | 1MHz - 1GHz | 1MHz - 2GHz | 1MHz - 3.5GHz | 1MHz - 5GHz | |
基本精度 | ±0.3%（典型值） | |||||
AC信号源 | 电压 | -41dBm — +1dBm | ||||
DC偏置源 | 电压 | 0V—±40V | ||||
TH2852系列射频阻抗分析仪 / TH2853系列射频LCR测试仪区别：
功能参数 | TH2852系列 | TH2853系列 |
频率最小分辨率 | 1mHz | 1kHz |
测试功能 | 点测、列表、曲线扫描、史密斯圆图 | 点测、列表、曲线扫描 |
曲线扫描光标功能 | √ | × |
曲线扫描 统计分析功能 | √ | × |
曲线扫描 数据保存功能 | √ | × |
曲线扫描 等效电路分析 | √ | × |
曲线扫描 史密斯圆图 | √ | × |
磁导率测试 介电常数测试 | 可以选配 | × |
A.高精度
宽带射频IV法电桥技术的应用，得以在1MHz-5GHz频率、100mΩ-60kΩ的阻抗范围内都能达到理想的10%测量精度，其中最高测试精度达±0.3%，远远高于网络分析仪的测试精度。
B.高稳定性和高一致性
测试条件：速度5，输出功率-10dBm(141mV)，TH2852-1测试头被测件50Ω标准件。
设置频率 | 短期稳定度 |
1MHz | ±0.003% |
10MHz | ±0.003% |
100MHz | ±0.002% |
500MHz | ±0.002% |
1GHz | ±0.003% |
2GHz | ±0.005% |
3GHz | ±0.013% |
4GHz | ±0.008% |
5GHz | ±0.031% |
C.高速度
D.10.1吋大屏，四种测量参数，让细节一览无遗

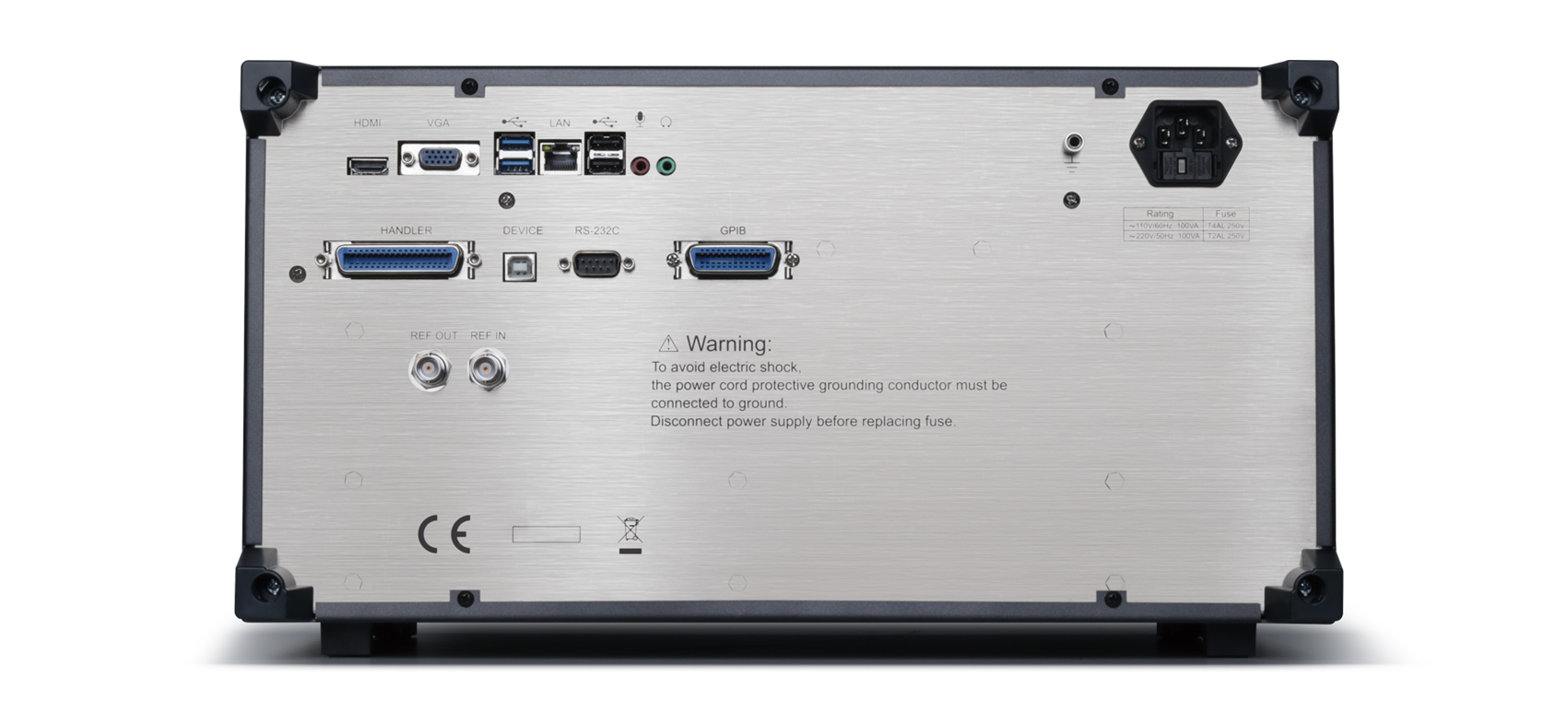

10.1吋触摸屏、1280*800分辨率，Windows10系统、中英 文操作界面，支持键盘、鼠标、LAN、VGA/HDMI接口，带来的 是无以伦比的操作便捷性。 大屏幕带来更多的好处是，可以把所有测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝 不拥挤和杂乱，同时可以显示四种测量参数，四种测量参数任意 可调。屏幕左边的按钮可以快捷选择8套测试参数。
E.增强的列表扫描功能
可以最多设置1601点的列表扫描，每个点可以单独设置测试 频率、测试电压、直流偏置等测试条件。
F.强大的分析图形界面
最多可以4通道同时显示，每个通道 可以最多显示4条曲线。通道和曲线各有 十四种分屏显示方法。
通道 | 显示窗口 | 单个窗口可以设置不同扫描条件 每个窗口可以设置4条曲线 |
曲线 | 测量参数 |
单通道四曲线显示 单通道单曲线
双通道双曲线显示 四通道四曲线
G.分段扫描功能
