用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
【应用】
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航空航天军工
■ 网络通讯
■ 音视频设备
■ 监控设备
■ 源类设备
交流电源，直流电源，线性电源、开关电源，以及变频器等源类输出设备的电参数测试分析
■ 负载设备
各种类型的家用电器、工业电器、各种电子负载等用电设备的电参数测试分析
【技术参数】
| 型号 | TH3431 | TH3433 | TH3434 | TH3441 | TH3443 | TH3444 | |
| 通道数 | 1 | 3 | 4 | 1 | 3 | 4 | |

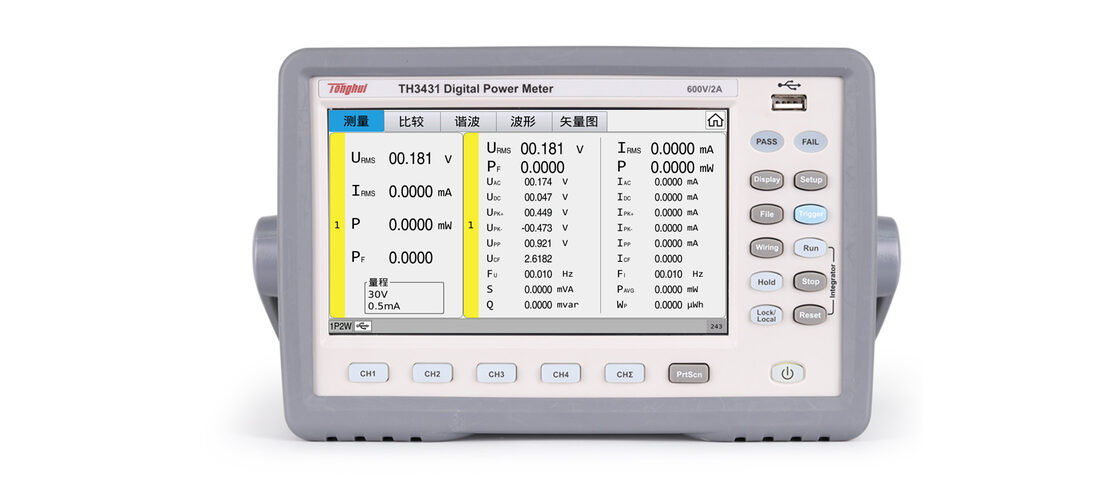

| 显示器 | 7寸(800*480)彩色TFT电阻触摸屏 | ||||||
| 接线方式 | 一相两线 (1P2W) | 一相两线(1P2W) 一相三线(1P3W) 三相三线(3P3W) 三相四线(3P4W) 三电压三电流(3V3A) | 一相两线 (1P2W) | 一相两线(1P2W) 一相三线(1P3W) 三相三线(3P3W) 三相四线(3P4W) 三电压三电流(3V3A) | |||
| 基本特征 | AC | R | R | ||||
| DC | R | R | |||||
| 精密型 | R | R | |||||
| 微电流 | R | ☐ | |||||
| 谐波分析 | R | R | |||||
| 电能测试 | R | R | |||||
| 显示方式 | 数据 | R | R | ||||
| 积分数据 | R | R | |||||
| 波形图 | R | R | |||||
| 矢量分析 | R | R | |||||
| 柱状图 | R | R | |||||
| 基本准确度（一年） | |||||||
| 电压 | 基本精度 | 0.1%读数+0.1%量程 | |||||
| 分辨率 | 0.001V | ||||||
| 电流 | 精度 | ± (0.1%读数+0.1%量程) | |||||
| 分辨率 | 0.1μA | 1μA | |||||
| 频率分段 | 电压/电流精度 | ||||||
| DC | ± (0.1%读数+0.2%量程) | ||||||
| 0.1Hz ≤ Freq < 45Hz | ± (0.1%读数+0.2%量程) | ||||||
| 45Hz ≤ Freq < 66Hz | ± (0.1%读数+0.1%量程) | ||||||
| 66Hz ≤ Freq < 1kHz | ± (0.1%读数+0.2%量程) | ||||||
| 1kHz ≤ Freq < 10kHz | ± ((0.07*Freq)%读数+0.3%量程) | ||||||
| 10kHz ≤ Freq ≤ 100kHz | ± (0.5%读数+0.5%量程)± [0.04*(Freq - 10k)]%读数 | ||||||
| 输入 | |||||||
| 电压 | 范围 | 1V - 600V | |||||
| 量程 | 15V/30V/60V/150V/300V/600V | ||||||
| 最小分辨率 | 0.001V | ||||||
| 输入阻抗 | 2MΩ | ||||||
| 允许最大输入 | 1000V（1S） | ||||||
| 700V（连续） | |||||||
| 电流 | 范围 | 0.01mA - 2A | 0.1mA - 20A | ||||
| 量程 | 0.5mA/1mA/2mA/5mA/10mA/20mA | 5mA/10mA/20mA/50mA/100mA/200mA | |||||
| 输入阻抗 | 4Ω | 400mΩ | |||||
| 量程 | 0.05A/0.1A/0.2A/0.5A/1A/2A | 0.5A/1A/2A/5A/10A/20A | |||||
| 输入阻抗 | 40mΩ | 4mΩ | |||||
| 最小分辨率 | 0.1μA | 1μA | |||||
| 允许最大输入 | 3A（1S） | 30A（1S） | |||||
| 2A（连续） | 20A（连续） | ||||||
| 功率 | 范围 | 0.01mW - 1.2kW | 0.1mW - 12kW | ||||
| 最小分辨率 | 0.001mW | 0.01mW | |||||
| 频率 | 范围 | 基频范围：DC/0.1Hz - 100kHz,滤波器500Hz | |||||
| 最小分辨率 | 0.01Hz | ||||||
| 功率因数 | 范围 | - 1.000 - 1.000 | |||||
| 最小分辨率 | 0.001 | ||||||
| 谐波分析 | 基频范围 | 10Hz~1.2kHz | |||||
| 精度 | ± (5%读数+0.3%量程) | ||||||
| 范围 | 0 - 99999kWh | ||||||
| 电能积分 | 最小分辨率 | 0.001Wh | |||||
| 精度 | ± (0.2%读数+0.3%量程) | ||||||
| 范围 | 0 - 9999：59：59 | ||||||
| 电能计时 | 分辨率 | 1s | |||||
| 精度 | ± 0.05% | ||||||
| 更新率 | 可选0.1s/0.25s/0.5s/1s/2s/10s/20s | ||||||
| 锁定功能 | 数据锁定 | ||||||
| 量程方式 | 自动/手动 | ||||||
| 输入阻抗 | ≥ 2MΩ（电压输入） | ||||||
| 比较器 | 超限声、光报警， | ||||||
| 输出 | 8路可编程继电器输出 | ||||||
| 测量辅助功能 | |||||||
| 数据缓冲存储功能 | 对测试结果进行U盘存储，可以在PC端进行统计分析 | ||||||
| 保存/加载功能 | 设置数据的保存分为测量参数设置和系统参数设置 | ||||||
| 键盘锁定功能 | 可锁定前面板按键以及触摸屏操作，有效防止误操作 | ||||||

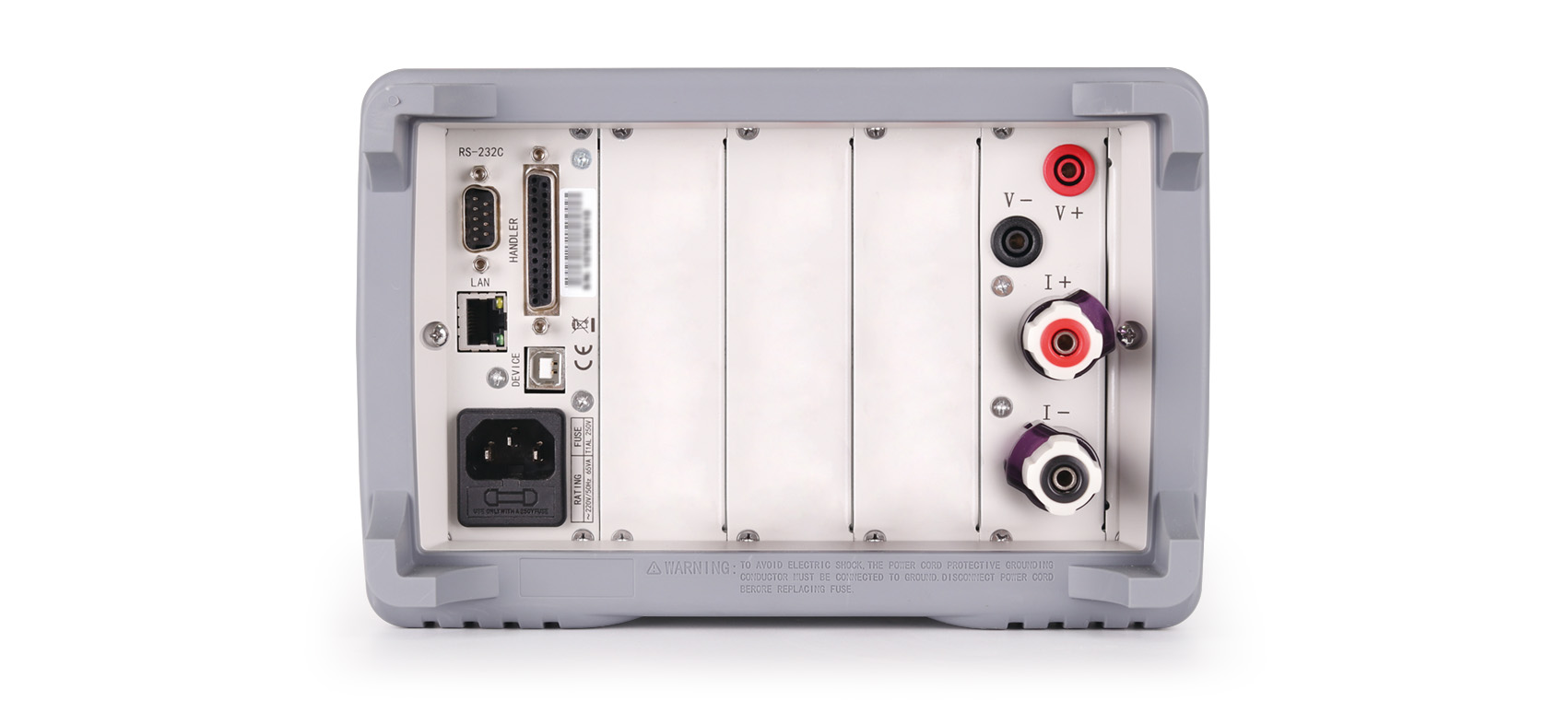

| 通讯与接口 | 串行通讯 | RS232C/RS485二选一，需出厂前预装 | |||||
| USB HOST | 通用串行总线插座，A类；FAT16/FAT32格式。U盘存储或指定的无线网卡（WIFI支持RTL8192及MT7601)等设备支持 | ||||||
| USB DEVICE | 通用串行总线插座，小型B类（4个接触位置）；与USBTMC - USB488和USB2.0相符合，阴接头用于连接外部控制器。可选CDC模式或TMC模式。 | ||||||
| LAN | 10/100BaseT以太网，8引脚，通信稳定。 | ||||||
| HANDLER | 8路继电器输出，用于比较信号的结果输出 | ||||||
| 存储 | USB波形、设置文件 | ||||||
| 电源供应 | AC220V± 10%，50/60Hz± 5%，软电源开关 | ||||||
| 体积W*H*D | 工作尺寸 | 236mm*154mm*475.5mm（含外套） | |||||
| 上架尺寸 | 215mm*132mm*441mm（W*H*D） | ||||||
| 重量 | 8.1kg | ||||||
