【产品概述】
TH66000L系列在3U的体积内集成了一台15kW的电子负载，功能强大，能量能高效回馈到电网。
TH66000L系列利用主从模式支持并机，主动均流，功率最大扩展至480kW,内置函数发生器，可以自由产生任意波形，并可以通过USB接口导入LIST生成波形！具有高可靠性，高效的设置功能和丰富的测量功能。
TH66000L系列广泛应用于大功率电池、汽车电子、绿色能源、高速测试等多个领域，是一款功能全面、性能优异、适应广泛的产品系列！

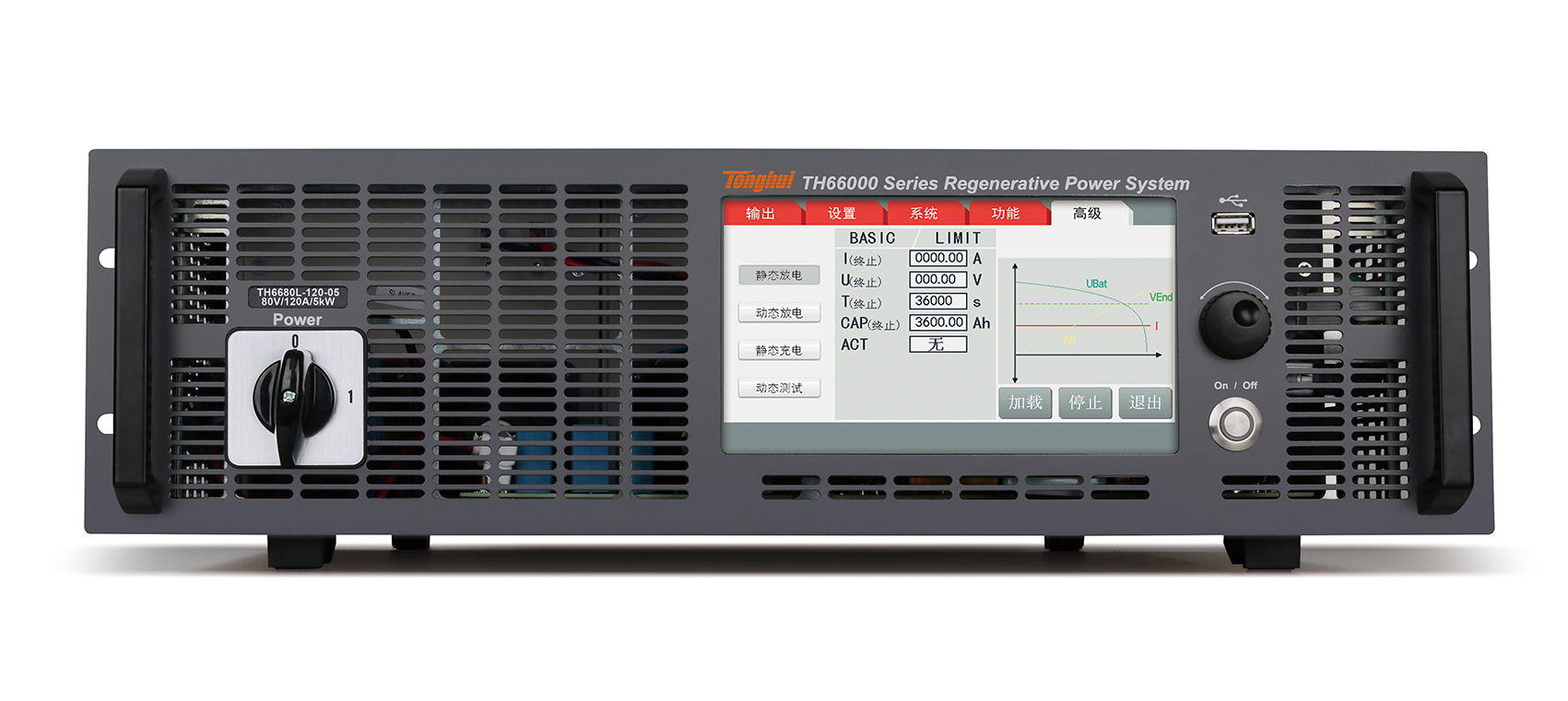

TH66000L系列采用7寸TFT 电容触摸屏，具有独特的人际交互体验，显示信息更丰富，设置参数更方便，并且具有多CPU处理架构，使用户响应更及时。具有标准3U高、19英寸机架宽度，方便客户组建自己的测试系统！
快速选型
型号 | 电压 | 电流 | 功率 |
TH6680L-120-05 | 80V | 120A | 5kW |
TH6680L-240-10 | 80V | 240A | 10kW |
TH6680L-360-15 | 80V | 360A | 15kW |
TH66200L-70-05 | 200V | 70A | 5kW |
TH66200L-140-10 | 200V | 140A | 10kW |
TH66200L-210-15 | 200V | 210A | 15kW |
TH66360L-40-05 | 360V | 40A | 5kW |
TH66360L-80-10 | 360V | 80A | 10kW |
TH66360L-120-15 | 360V | 120A | 15kW |
TH66500L-30-05 | 500V | 30A | 5kW |
TH66500L-60-10 | 500V | 60A | 10kW |
TH66500L-90-15 | 500V | 90A | 15kW |
TH66750L-20-05 | 750V | 20A | 5kW |
TH66750L-40-10 | 750V | 40A | 10kW |
TH66750L-60-15 | 750V | 60A | 15kW |
TH661000L-40-15 | 1000V | 40A | 15kW |
TH661500L-30-15 | 1500V | 30A | 15kW |
A. 回馈式能量吸收
TH66000L系列回馈式可编程大功率直流电子负载具有回馈式能量吸收功能，高达93%的能量回馈效率，可将电能直接返回用电网络后直接利用，而非普通电源一样直接以热能消耗，大大降低了用户的用电成本。
由于其直接电能反馈的特点，避免了热能消耗带来的仪器大体积、大热量，以及为散发热量而使用空调或其他制冷系统带来的费用支出；同时也减少了噪音，避免了制冷过程中产生的温室气体或有害气体对环境造成危害。
回馈式特点带来的另一个好处是，单机可以以小体积实现大功率（3U高度标准尺寸功率可达15kW），从而大大节省了安放仪器所需的体积。
B. 主从模式并机，扩展输入
由于单机输入最大支持360A，功率最大支持15kW，对于更大功率或电流输出，需要将多台相同型号仪器并机输出。
TH66000L系列支持以主机、从机模式并机，若多台仪器并机时，需将其中一台设定为主机，其余仪器均设定为从机，从而可通过主机控制所有从机，此时整个并机系统可看作单台仪器操作。
主从模式并机支持1台主机、最多15台单机，合计16台。
C. 数据记录功能、定时功能
在测试产品过程中，通常需要将产品测量参数实时记录，用于产品质量分析或测试结果回溯。
TH66000L系列内置的数据记录功能支持以时间间隔、设定记录数或定时方式，将仪器当前测量的电压、电流、功率、电阻等记录至缓存，并将测试结果自动保存至外接U盘上，保存文件格式为CSV。
定时功能支持以倒计时方式切断仪器输出/输入。
F. 内置函数发生器
TH66000L系列内置了真实函数发生器，应用于输出电压或输出电流。
仪器内置了正弦波、三角波、方波、梯形波等标准波形，可随时调用并输出。
仪器支持测试序列或任意信号发生器生成更复杂的函数信号，这些函数信号可分成99组序列，用于研发和产品的测试。生成的函数信号和序列可存储至U盘，方便调用。
G. 高级功能：列表测试
TH66000L系列高级功能支持列表测试，对于需要复杂的测试步骤，可通过列表测试序列进行。
列表测试支持源/载电压、源电流、载电流及时间设置，最多可设置99组测试序列，测试序列可生成任意波文件供函数信号发生器调用。
H. 高级功能：电池测试
TH66000L系列高级功能支持电池或超级电容测试，集成了2种测试方法。
1. 静态测试
静态测试放电过程以及容量
2. 动态测试
测试动态放电、动态测试，可测试电池动态特性
I. 高级功能：PV测试
TH66000L系列高级功能支持光伏PV测试功能，简易测试光伏面板PV功能。
简易PV测试相对简单，仅需设置Uoc(开路电压)、Isc(短路电流)、Umpp(最大功率点的电压)以及Impp(最大功率点的电流)。
加载运行后可载界面任意时刻改动光照值,即能得到对应的输出值。
J. 高级功能：MPPT最大功率点追踪测试
