【产品概述】
TH66000P系列在3U的体积内集成了5kW-15kW的直流电源，功能强大，单机最大功率15kW。
本系列产品利用主从模式支持并机，主动均流，功率最大扩展至480kW，内置函数发生器，可以自由产生任意波形，并可以通过USB接口导入LIST生成波形！
TH66000P系列具有高可靠性，高效的设置功能和丰富的测量功能，广泛应用于大功率电池、汽车电子、绿色能源、高速测试等多个领域，是一款功能全面、性能优异、适应广泛的产品系列！

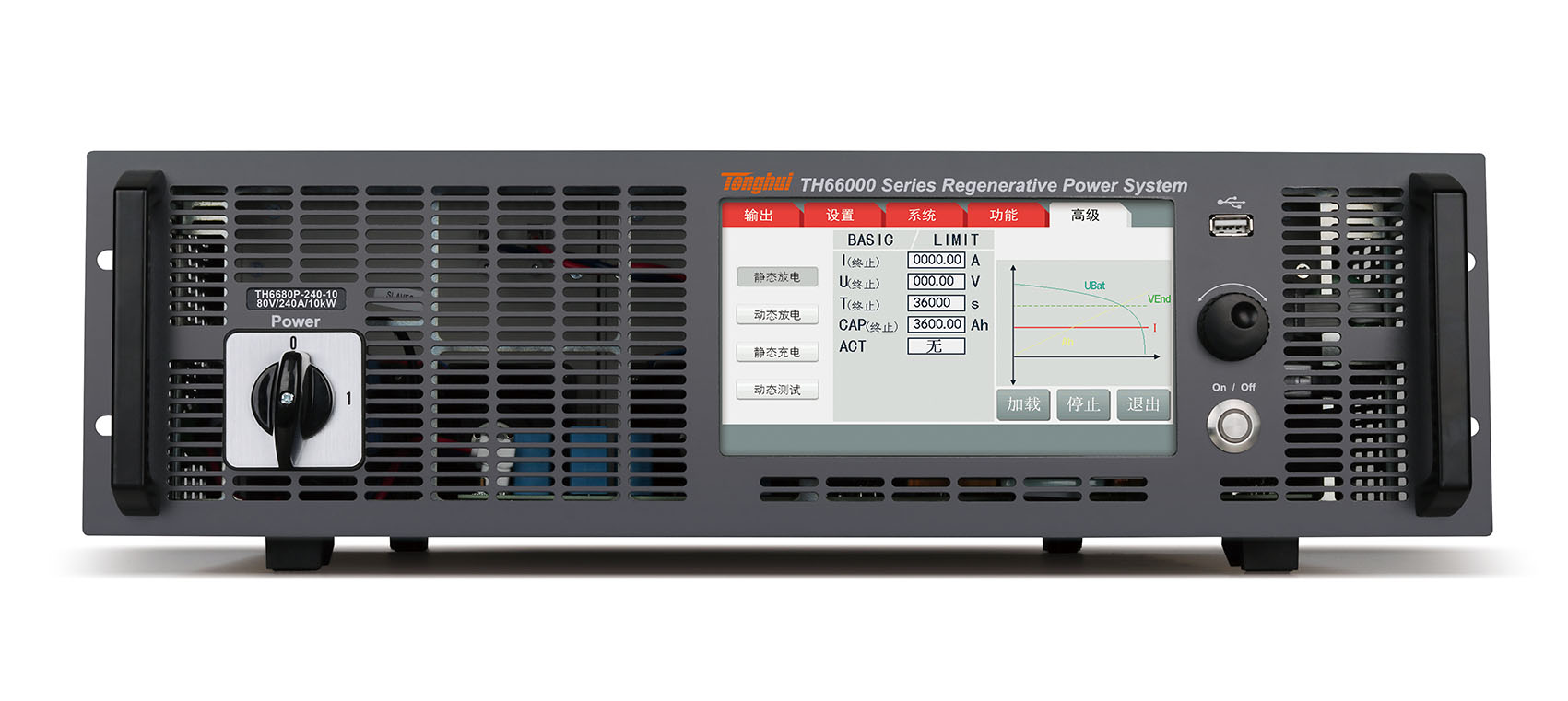

TH66000P系列采用7英寸TFT电容触摸屏，具有独特的人际交互体验，显示信息更丰富，设置参数更方便，并且具有多CPU处理架构，使用户响应更及时。
TH66000P系列具有标准3U高、19英寸机架宽度，方便客户组建自己的测试系统！
快速选型
型号 | 电压 | 电流 | 功率 |
TH6680P-120-05 | 80V | 120A | 5kW |
TH6680P-240-10 | 80V | 240A | 10kW |
TH6680P-360-15 | 80V | 360A | 15kW |
TH66200P-70-05 | 200V | 70A | 5kW |
TH66200P-140-10 | 200V | 140A | 10kW |
TH66200P-210-15 | 200V | 210A | 15kW |
TH66360P-40-05 | 360V | 40A | 5kW |
TH66360P-80-10 | 360V | 80A | 10kW |
TH66360P-120-15 | 360V | 120A | 15kW |
TH66500P-30-05 | 500V | 30A | 5kW |
TH66500P-60-10 | 500V | 60A | 10kW |
TH66500P-90-15 | 500V | 90A | 15kW |
TH66750P-20-05 | 750V | 20A | 5kW |
TH66750P-40-10 | 750V | 40A | 10kW |
TH66750P-60-15 | 750V | 60A | 15kW |
TH661000P-40-15 | 1000V | 40A | 15kW |
TH661500P-30-15 | 1500V | 30A | 15kW |
A. 宽范围输出
宽范围电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多规格产品的测试需求。电源的电压与电流的输出受极限功率的限制，减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。如图所示：
B. 主从模式并机，扩展输出
由于单机输出最大支持360A，功率最大支持15kW，对于更大功率或电流输出，需要将多台相同型号仪器并机输出。
TH66000P系列支持以主机、从机模式并机，若多台仪器并机时，需将其中一台设定为主机，其余仪器均设定为从机，从而可通过主机控制所有从机，此时整个并机系统可看作单台仪器操作。
主从模式并机支持1台主机、最多15台单机，合计16台。
C. 数据记录功能、定时功能
在测试产品过程中，通常需要将产品测量参数实时记录，用于产品质量分析或测试结果回溯，如图所示：
TH66000P系列内置的数据记录功能支持以时间间隔、设定记录数或定时方式，将仪器当前测量的电压、电流、功率、电阻等记录至缓存，并将测试结果自动保存至外接U盘上，保存文件格式为CSV，如图所示。
定时功能支持以倒计时方式切断仪器输出/输入。
