【产品概述】
TH8200系列可编程直流电子负载为同惠自主研发制造的一款性能卓越、功能齐全的直流电子负载。
TH8200系列产品采用双核（ARM+DSP）自动控制硬件电路架构，使得系统运行更加稳定；完备的硬件保护电路功能（OVP、OCP、OPP、OHP、REV、UVP）对仪器及被测物实施全面保护，消除了用户的后顾之忧。
采用高速、安全、可靠性强的16位采样芯片，确保采样精度和分辨率，单次采样可同步刷新电压、电流值；100kHz真实采样速率，测量精度高，抗干扰能力强，并能显示瞬态加载电流波形。
负载最高电流变化速率可达24A/μs(TH8204)，最小设置分辨率为10μA(TH8201)可应对各种需电流高速变化的电源、电流传感器试验。
负载具有可编程软启动功能，采用Linux操作系统，使设置储存文件数量不受限制，并提高了对USB储存器的兼容性。

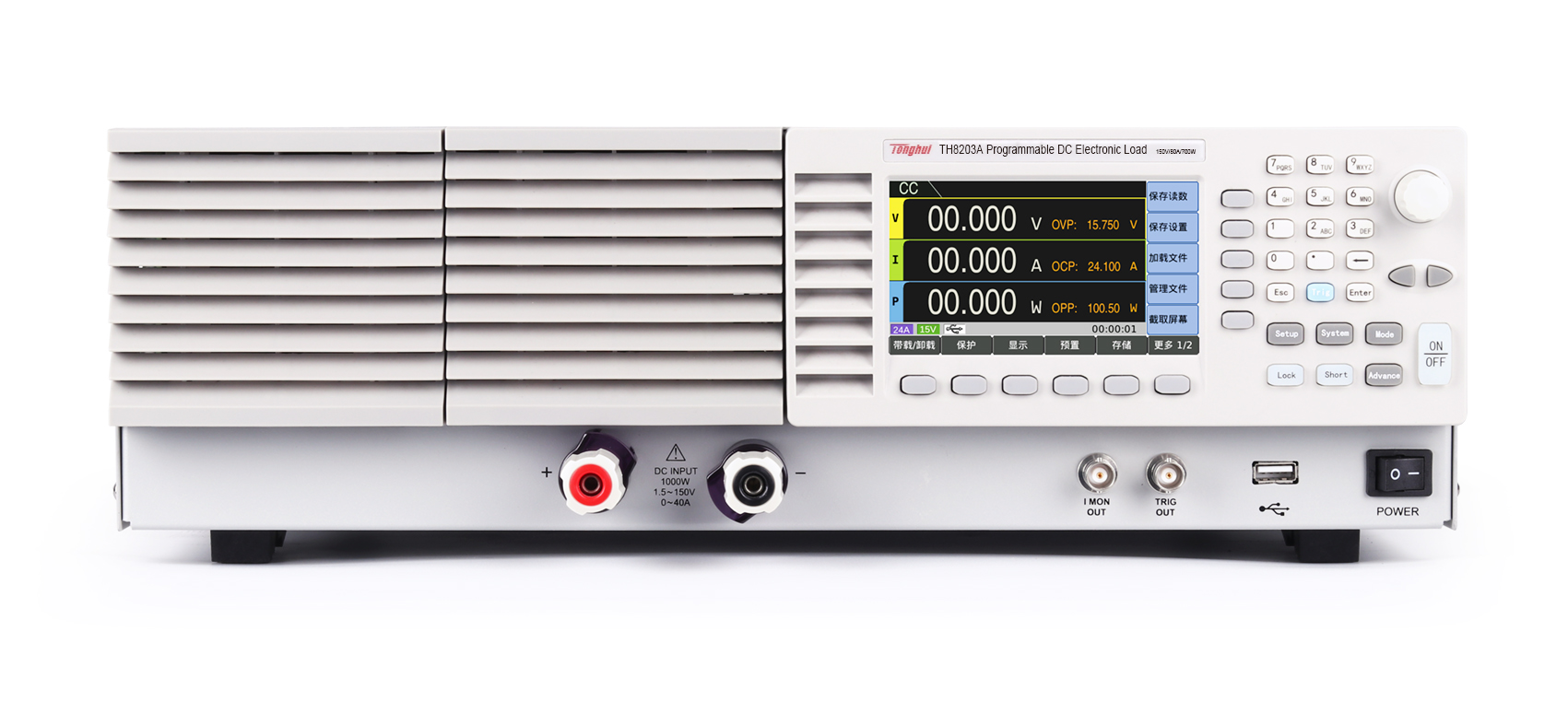

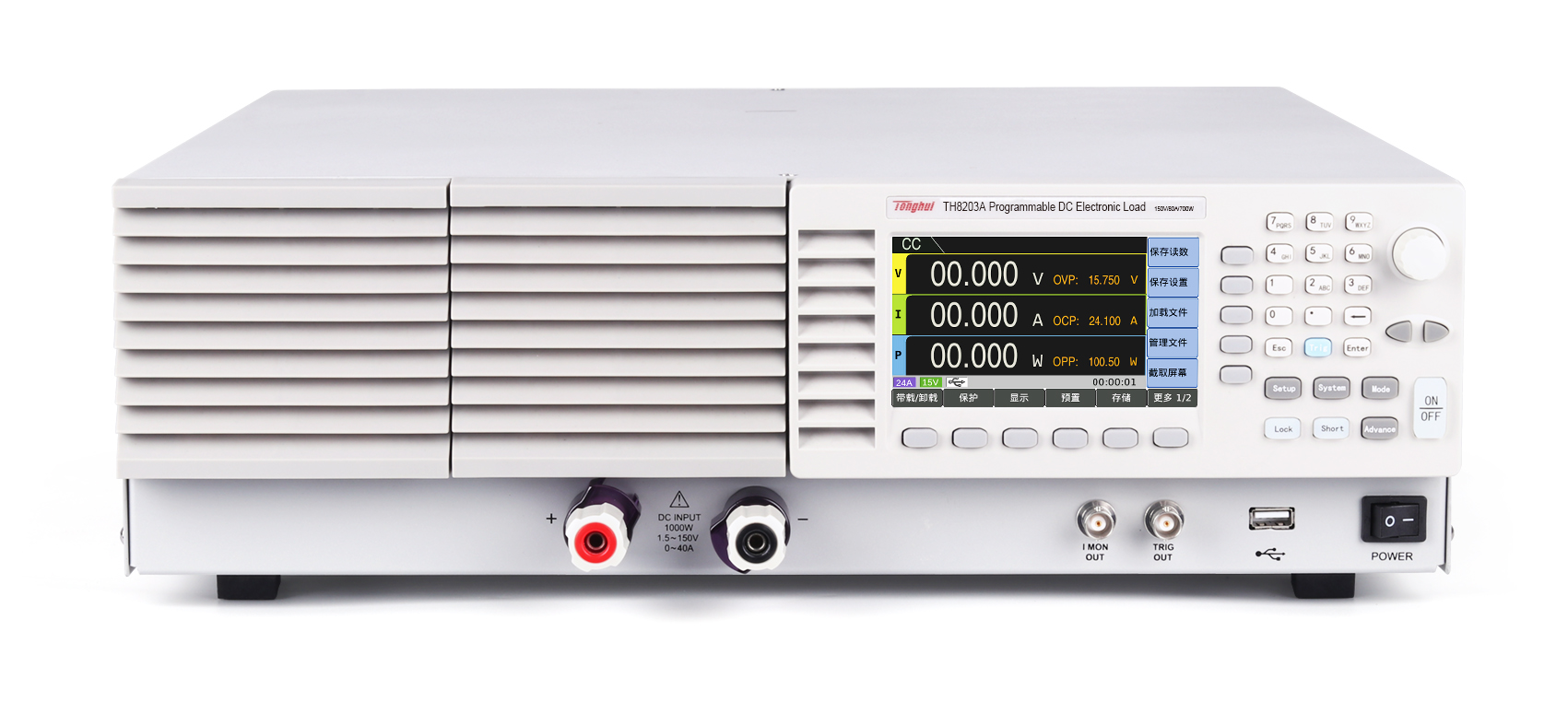

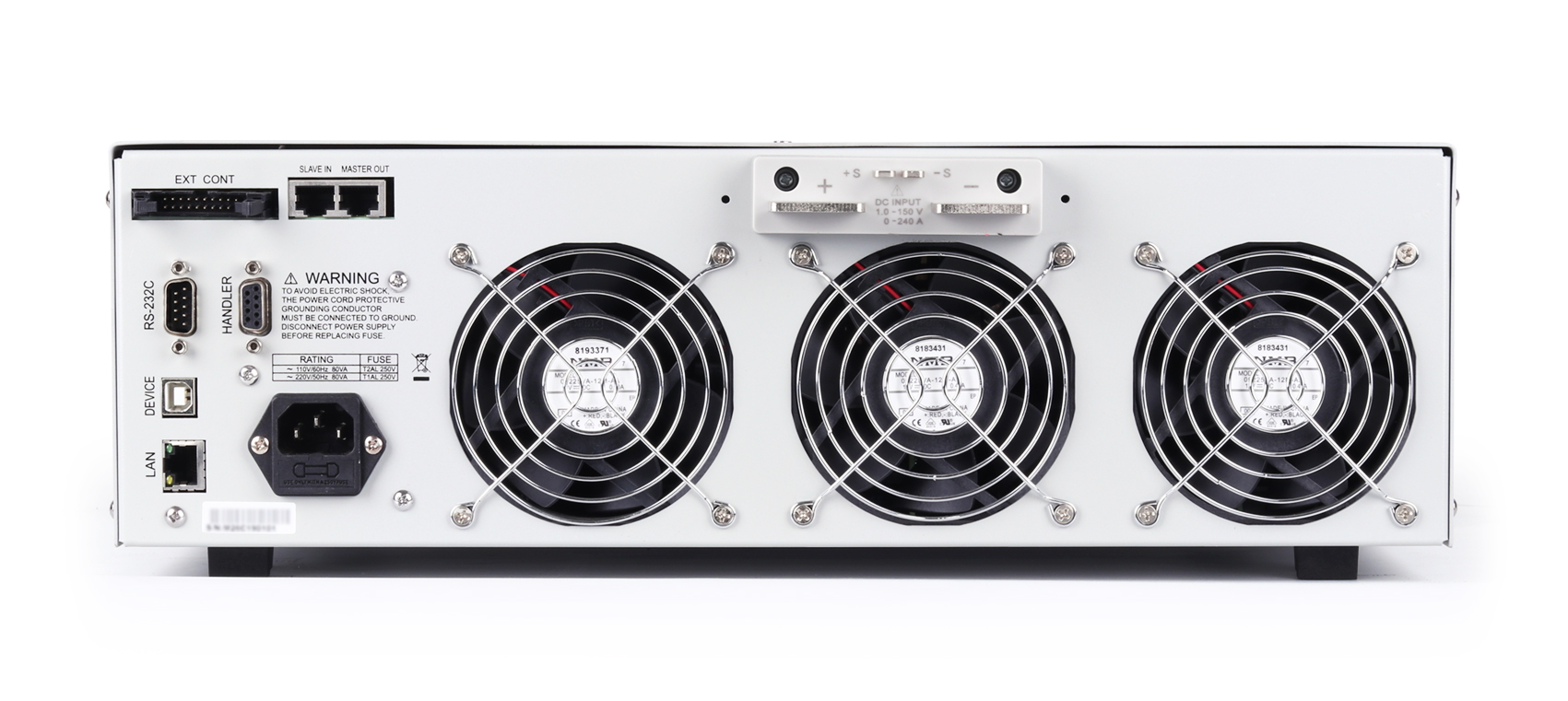

仪器前面板人性化的交互式设计使用户可以方便快捷的进行各种设置操作，更提供了丰富的有线、无线通讯接口以满足用户的通讯及系统连接需求。
A.负载工作模式
常规模式（4种）
CC恒定电流模式
不管电压是否改变，电子负载始终消耗恒定的电流。
CR恒定电阻模式
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
CV恒定电压模式
电子负载按照设定的电压值，以调整拉载电流的方式控制电源输出的电压。
CP恒定功率模式
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
高级模式（12种）
DYN动态负载模式
高达50kHz的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续的时间，上升斜率，下降斜率，重复次数。此功能可用于测试D/D转换器与电池的瞬间大电流耐受程度。
SWP动态频率扫描模式
电子负载提供一种可编程的动态频率扫描，以变频找出最坏情况的待测物电压。动态频率扫描需要设置两个电流位准，起始频率，终止频率，步阶频率，持续时间，上升斜率，下降斜率。操作时，电子负载会在设定的持续时间内，以设定的频率拉载电流。频率最高可达50kHz，用以捕捉被测电源最恶劣情况下的Vp+、Vp-以及相应的Fp+、Fp-。
CR-LED模拟LED测试模式
通过设置发光二级管的导通电压和电阻，可以真实的模拟LED的实际带载特性，避免了常规的恒定电阻模式（CR）下电压电流不稳定产生的震荡情况，从而检测LED电源的真实带载情况。
ARB任意IV特性模式
在ARB模式下，可设定3-100个I-V特征点从而组成任意的I-V特性曲线。两点之间采用线性插值。该模式可用来模拟二极管等
BATT电池测试模式
负载测试电池性能，放电条件支持CC、CR及CP三种方式，通过设定电压、时间、电流容量或功率容量四种条件让电子负载停止拉载，确保电池不会过度放电而损坏。
负载效应测试
负载将在低准位拉载电流（Imin）、高准位拉载电流（Imax）和正常工作电流（Inormal）下进行带载，并分别持续一段预设的时间（Delay），然后记录下不同载荷下的电压值，测量并显示被测电源的负载调整率（Regulation）、ΔV及电源内阻（Rs）。
典型波形加载功能
可编辑周期性电流信号进行拉载
波形类型：正弦波、三角波、方波、梯形波、前锯齿波、后锯齿波
可调参数：幅度、周期等。
