【产品概述】

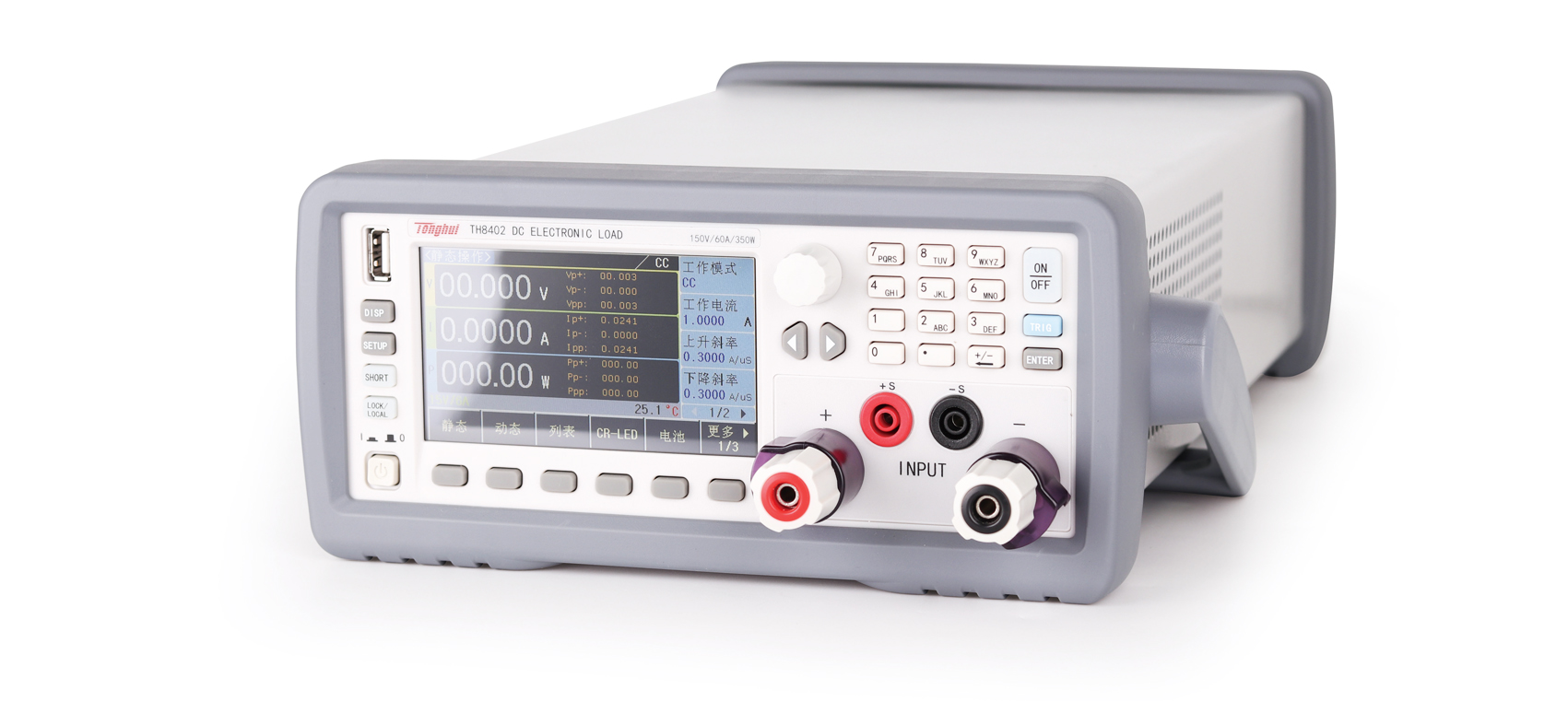

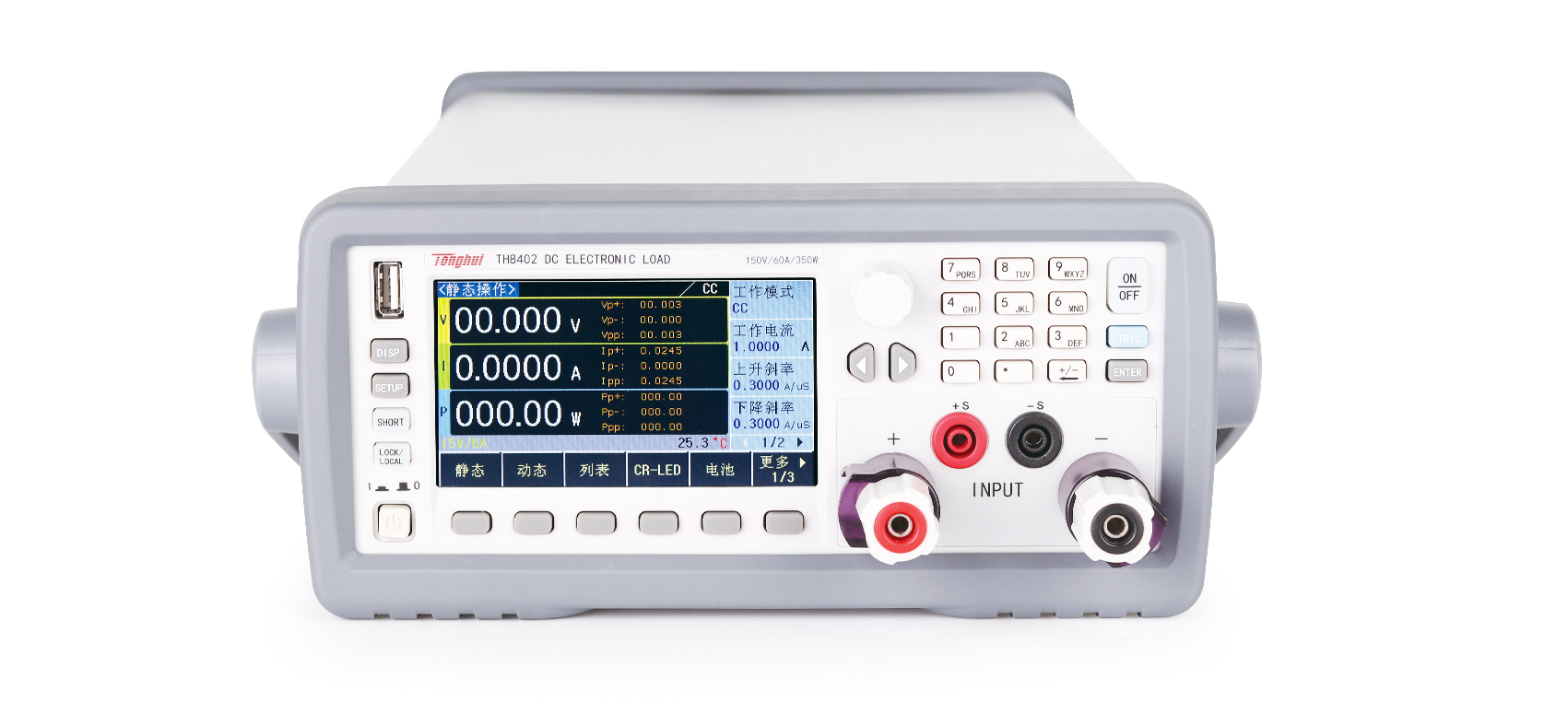

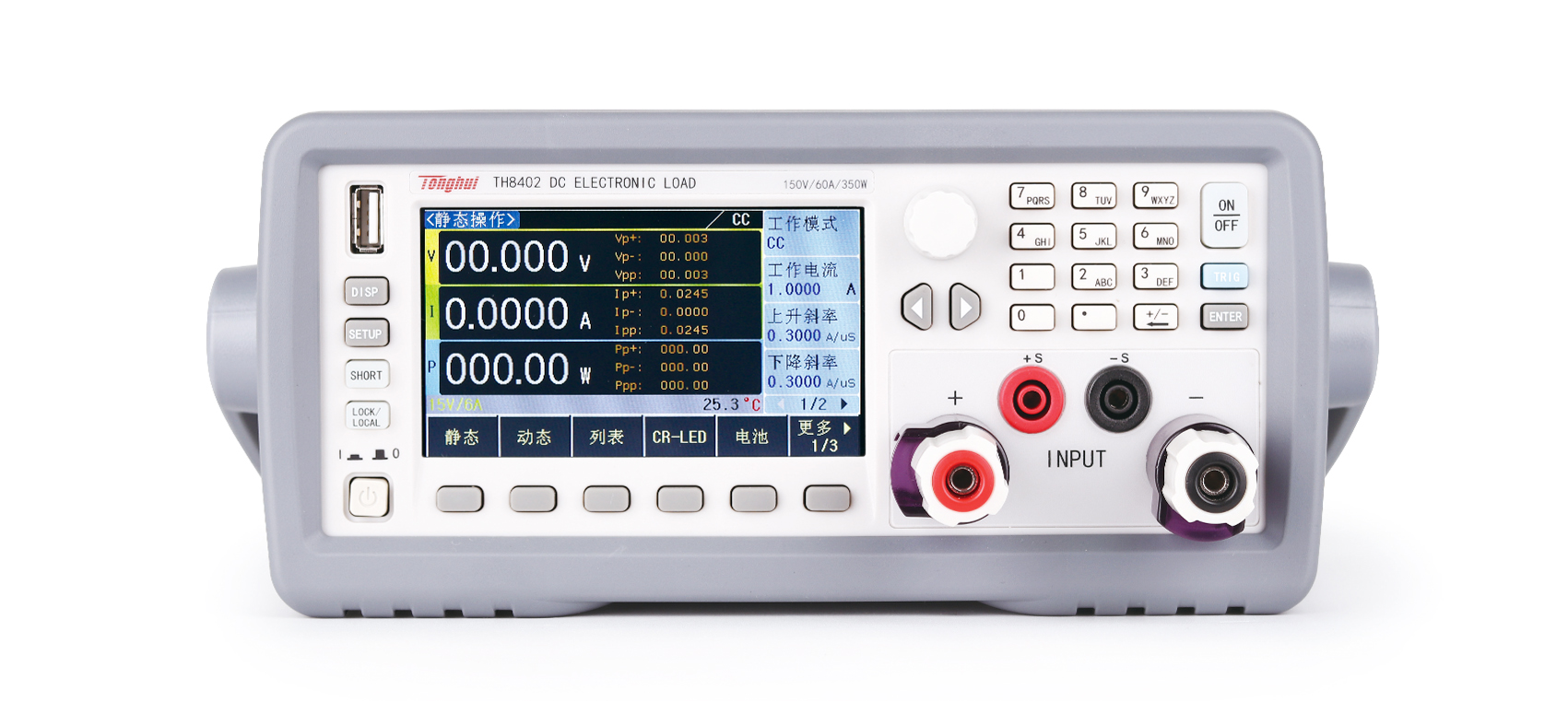

TH8400系列是一款高精度、高智能、易操作的直流电子负载。该系列仪器集合了多种测试功能，性能优越，并且采用液晶屏显示，显示明了，操作菜单化，快捷方便，能很好的适应生产现场快速操作需要以及实验室高精确度高稳定度的需要。
TH8400系列可编程直流电子负载包括以下几种类型：
型号 | 电压 | 电流 | 功率 |
TH8401 | 150V | 30A | 175W |
TH8402A | 150V | 30A | 350W |
TH8402 | 150V | 60A | 350W |
TH8403 | 150V | 120A | 1000W |
TH8404 | 150V | 180A | 1500W |
TH8405 | 150V | 240A | 2000W |
TH8411 | 500V | 15A | 175W |
TH8412 | 500V | 30A | 350W |
功能特点
常规模式（4种）
CC 恒定电流模式
不管电压是否改变，电子负载始终消耗恒定的电流。
CR 恒定电阻模式
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
CV 恒定电压模式
电子负载按照设定的电压值，以调整拉载电流的方式控制电源输出的电压。
CP 恒定功率模式
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
高级模式（12种）
DYN 动态负载模式
高达25kHz的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续的时间，上升斜率，下降斜率，重复次数。此功能可用于测试D/D转换器与电池的瞬间大电流耐受程度。
SWP 动态频率扫描模式
电子负载提供一种可编程的动态频率扫描，以变频找出最坏情况的待测物电压。动态频率扫描需要设置两个电流位准，起始频率，终止频率，步阶频率，持续时间，上升斜率，下降斜率。操作时，电子负载会在设定的持续时间内，以设定的频率拉载电流。频率最高可达25kHz，用以捕捉被测电源最恶劣情况下的Vp+、Vp-以及相应的Fp+、Fp-。
CR-LED 模拟LED测试模式
通过设置发光二级管的导通电压和电阻，可以真实的模拟LED的实际带载特性，避免了常规的恒定电阻模式（CR）下电压电流不稳定产生的震荡情况，从而检测LED电源的真实带载情况。
BATT 电池测试模式
负载测试电池性能，放电条件支持CC、CR及CP三种方式，通过设定电压、时间、电流容量或功率容量四种条件让电子负载停止拉载，确保电池不会过度放电而损坏。
负载效应测试
负载将在低准位拉载电流（Imin）、高准为拉载电流（Imax）和正常工作电流（Inormal）下进行带载，并分别持续一段预设的时间（Delay），然后记录下不同载荷下的电压值，测量并显示被测电源的负载调整率（Regulation）、ΔV及电源内阻（Rs）。
TIME 时间量测模式
在 0s至100000s范围内测量触发条件开始到触发条件截止的时间。可应用于电池的充、放电试验等类似应用。
